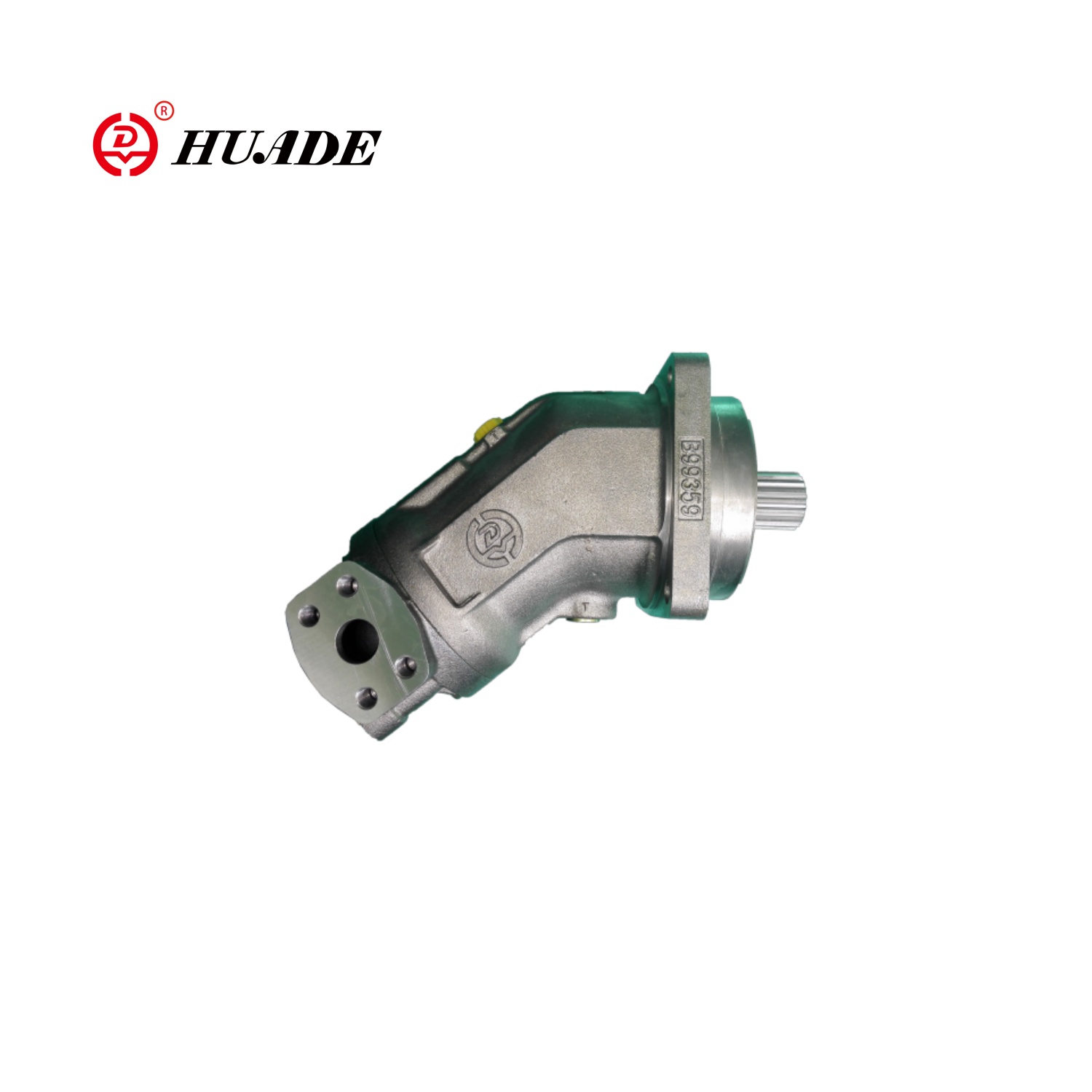

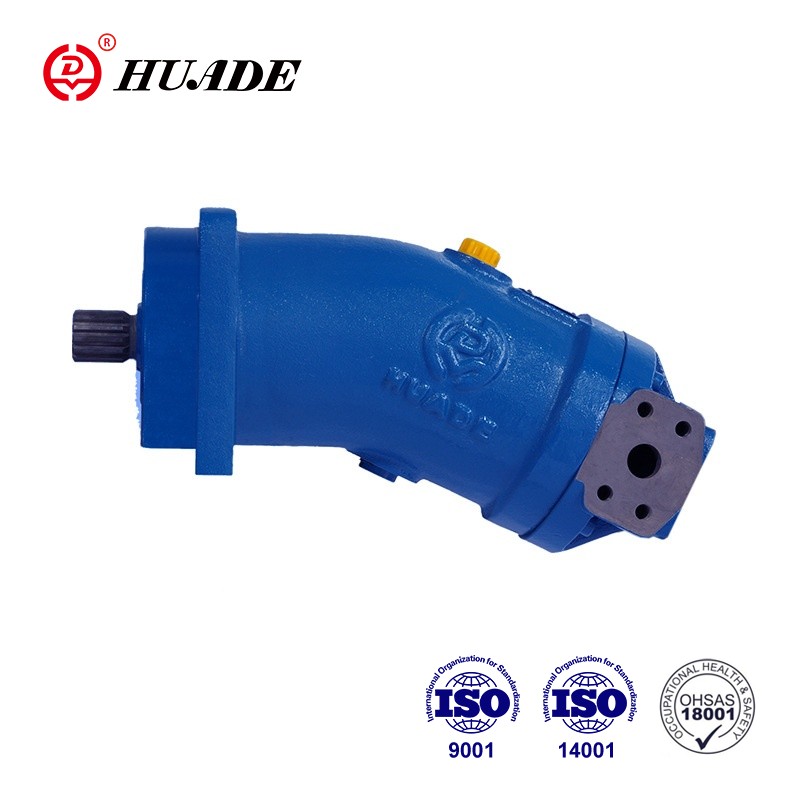

Aksijalni klip fiksni motor a2fm

Aksijalni klip Fiksni motor A2FM ima izuzetno visoku prilagodljivost i fleksibilnost. Prikladan je i za aplikacije otvorenog i zatvorenog kruga. Motor ima karakteristike kompaktnog dizajna, visoke ukupne učinkovitosti te ekonomične i praktične primjene.

Parametar proizvoda aksijalnog klipa Fiksni motor A2FM

■ brtvljenje osovine ... dopušteno opterećenje tlaka

☑ Na radni vijek brtve osovine utječe brzina aksijalne klipne jedinice i tlaka odljeva slučaja (tlak u kućištu).

☑ Srednji diferencijalni tlak od 2 bara između slučaja i ambijentalnog tlaka možda se ne može izdržati na normalnoj radnoj temperaturi.

☑ Za veći diferencijalni tlak pri smanjenoj brzini, vidi dijagram. Dopušteni su trenutni skokovi tlaka (t <0,1 s) do 10 bara. Radni vijek brtve osovine smanjuje se s povećanjem frekvencije vrhova tlaka.

☑ Tlak u slučaju mora biti jednak ili veći od tlaka okoline.

■ Raspon temperature

☑ FKM brtve osovine može se koristiti za temperature odvoda od -25 ° C do +115 ° C

☑ Za slučajeve primjene ispod -25 ° C potrebna je NBR brtva osovine (dopušteni raspon temperature -40 ° C do +90 ° C). Državni brtvi NBR osovine u običnom tekstu prilikom naručivanja. Molimo kontaktirajte nas.

■ Smjer protoka

■ Raspon brzine

☑ Nema ograničenja na minimalnu brzinu nmin. Ako je potrebna ujednačenost kretanja, brzina NMIN ne smije biti manja od 50 o / min. Pogledajte tablicu vrijednosti za maksimalnu brzinu.

■ Dugotrajni ležaj

☑ Veličine 250 ～ 500

☑ Za dugotrajni život i upotrebu s HF hidrauličkim tekućinama. Identične vanjske dimenzije kao motor sa standardnim ležajevima. Moguća je naknadna pretvorba u dugotrajne ležajeve.

Preporučuje se prelaska i ispiranje kućišta putem porta U.

■ Ispitivanje protoka ... preporučeno

Luke	Luka za	Dijagram
A, b T	Radna luka Priključak za odvod

Značajka proizvoda i primjena aksijalnog klipa Fiksni motor A2FM

Značajke:

Motor hd-a2fm veličine 5 ~ 500 serija 6

Nominalni tlak 400 bara/maksimalni tlak 450 bara

▶ fiksni motor s aksijalno konusnom rotacijskom skupinom klipa dizajna savijenih osi, za

Hidrostatički pogoni u otvorenim i zatvorenim krugovima

▶ Za upotrebu u mobilnim i stacionarnim aplikacijama, izlazna brzina je

ovisi o protoku crpke i pomicanju motora.

▶ Fino diplomirane veličine dopuštaju dalekosežnu prilagodbu u slučaju pogona

▶ Gustoća velike snage, male dimenzije, visoka ukupna učinkovitost, dobre početne karakteristike, ekonomičan dizajn, jednodijelni konusni klip s klipnim prstenima za brtvljenje.

Prijava:

Motor A2FM Axis Axis Axis klip s fiksnim pomakom široko se koristi u mobilnim strojevima i različitim industrijskim prilikama, poput bagera, dizalica, utovarivača, valjka, betonskih miksera i drugih teških strojeva i opreme, kao i metalurgije, rudarstva, petroleja, kemijske industrije.
