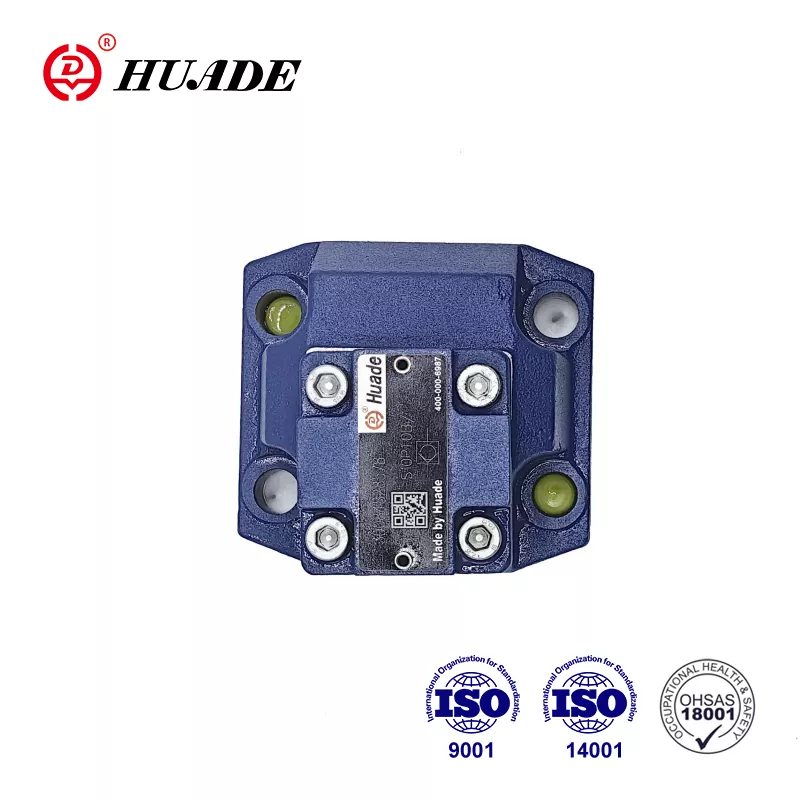

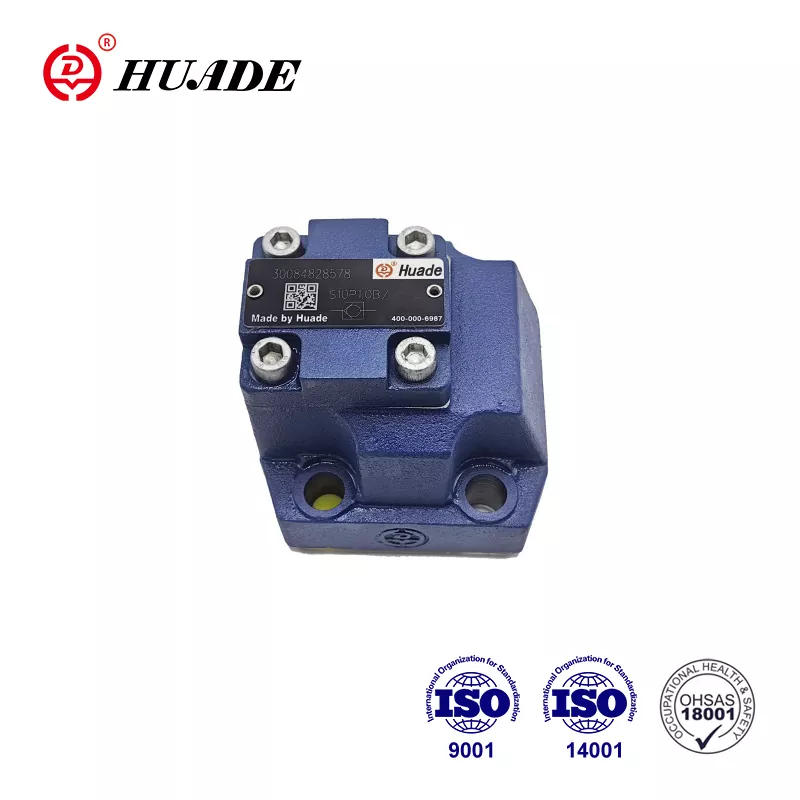

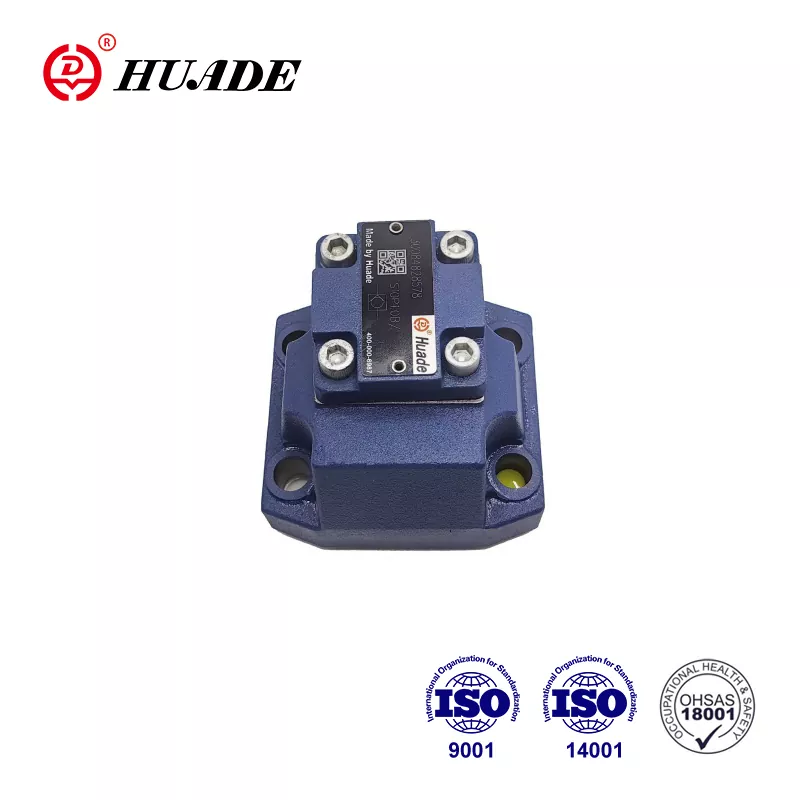

Kao vodeći kineski proizvođač tehnologije hidrauličkog prijenosa i upravljanja, Huade® visokokvalitetni povratni ventil S10P može u potpunosti zamijeniti hidrauličke proizvode pod markom Rexroth. Ovaj povratni ventil S10P široko je primjenjiv na različite vrste hidrauličkih uređaja. Postoje 3 veličine (veličina 10, veličina 20, veličina 30) nepovratnog ventila S koji se može koristiti u visokotlačnom industrijskom okruženju. Tvornica je prošla ISO9001, ISO14001 i ISO45001. Huade je stavio veliki naglasak na kvalitetu. Ima dobar sustav inspekcije kako bi se osiguralo da svaki proizvod ima stabilne performanse. Huade ® je dobro poznata nacionalna marka u Kini.
|
Tlačna tekućina |
mineralna ulja ili fosfatni ester |
|
Raspon temperature fluida pod pritiskom（℃） |
-30～+80 |
|
Raspon viskoznosti (mm2/s) |
2,8~500 |
|
Maks. radni tlak (Mpa) |
31.5 |
|
Tlak pucanja (Mpa) |
Vidi karakteristične krivulje |
|
Maksimalni protok (L/min) |
do 450l/min |
Značajke:
▶ Za montažu na podlošku
▶ Zatvaranje bez curenja u jednom smjeru
▶ Različiti tlakovi pucanja, opcija
Primjena:
Za industrijske primjene: nepovratni ventil S10P uglavnom se koristi na izlazu iz crpke kao protutlačni ventil i premosni ventil.
Ovaj nepovratni ventil S10P ima zadatak, po mogućnosti, zatvoriti protok bez curenja u jednom smjeru i omogućiti slobodan protok u suprotnom smjeru. Hod tanjira, koji je vođen po vanjskom promjeru, ograničen je mehaničkim graničnikom. Ugrađena tlačna opruga podržava pokret zatvaranja. Nadalje, kompresijska opruga drži klapnu u zatvorenom položaju čak i kada nema protoka kroz ventil.
Simbol
Dijagram strukture
Montaža na podlošku
