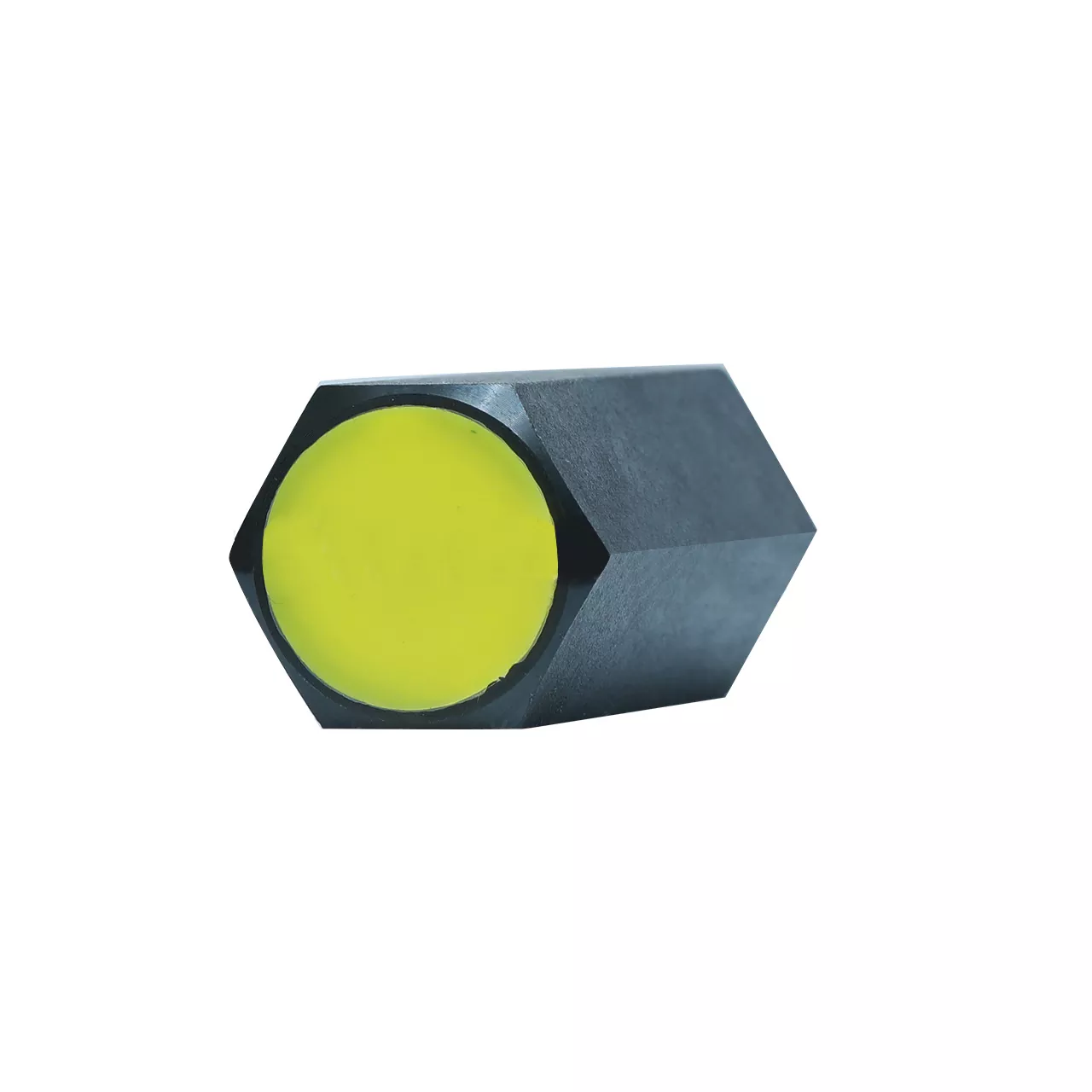

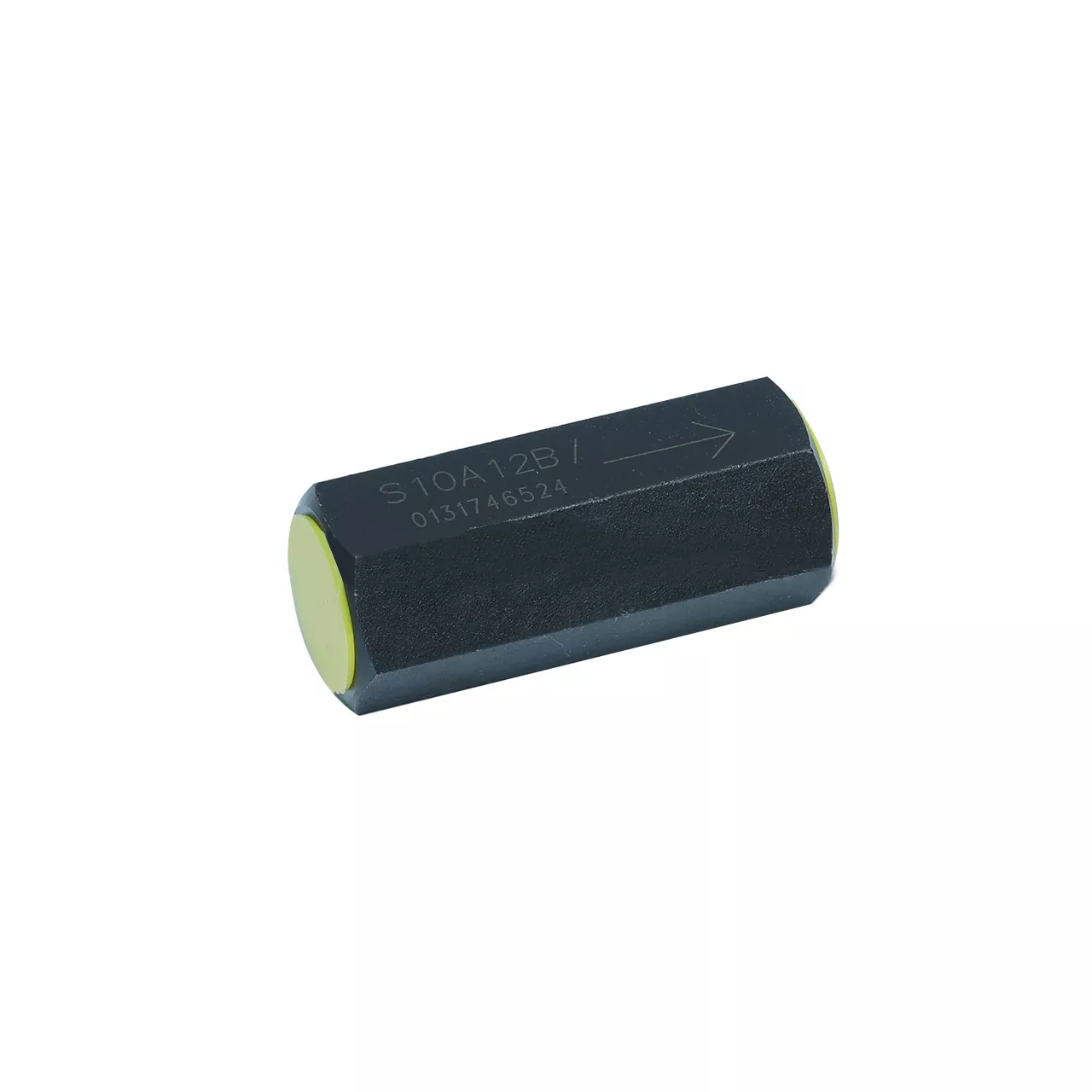

Osnovan kroz strateško partnerstvo između kineske i njemačke vlade 1979., Huade je ugradio vrhunsku tehnologiju iz Rexrotha. Huade® visokokvalitetni povratni ventil tipa S može zamijeniti Rexroth proizvode iste serije. Ovaj povratni ventil tipa S široko je primjenjiv na različite vrste hidrauličkih uređaja. Serija S...A je nepovratni ventil tipa cijevi, koji se može koristiti u okruženju visokog tlaka. Tvornica je prošla ISO9001, ISO14001 i ISO45001. Huade® usmjereni ventili naširoko se koriste u inženjerskim i građevinskim strojevima, metalurgiji, alatnim strojevima, zaštiti okoliša, brodogradnji, zrakoplovstvu, željezničkom prijevozu, nafti i petrokemiji, vojnoj industriji i drugim područjima. Ovo je pouzdan brend u Kini.
|
Tlačna tekućina |
mineralna ulja ili fosfatni ester |
|
Raspon temperature fluida pod pritiskom（℃） |
-30～+80 |
|
Raspon viskoznosti (mm2/s) |
2,8~500 |
|
Maks. radni tlak (Mpa) |
31.5 |
|
Tlak pucanja (Mpa) |
Vidi karakteristične krivulje |
|
Maksimalni protok (L/min) |
do 450l/min |
Značajke:
▶ Za navojni spoj (navojni navoj)
▶ Blokada bez curenja u jednom smjeru
▶ Različiti tlakovi pucanja, opcija
Primjena:
Za industrijske primjene: nepovratni ventil tipa S uglavnom se koristi na izlazu iz crpke kao povratni ventil i premosni ventil.
Nepovratni ventil tipa S ima 7 veličina od veličine 6 do veličine 30. Ima zadatak, po mogućnosti, zatvoriti protok bez curenja u jednom smjeru i omogućiti slobodan protok u suprotnom smjeru. Hod tanjira, koji je vođen po vanjskom promjeru, ograničen je mehaničkim graničnikom. Ugrađena tlačna opruga podržava pokret zatvaranja. Nadalje, kompresijska opruga drži klapnu u zatvorenom položaju čak i kada nema protoka kroz ventil.
Simbol
Dijagram strukture
