Ventil za ublažavanje tlaka otpornog na eksploziju dbe

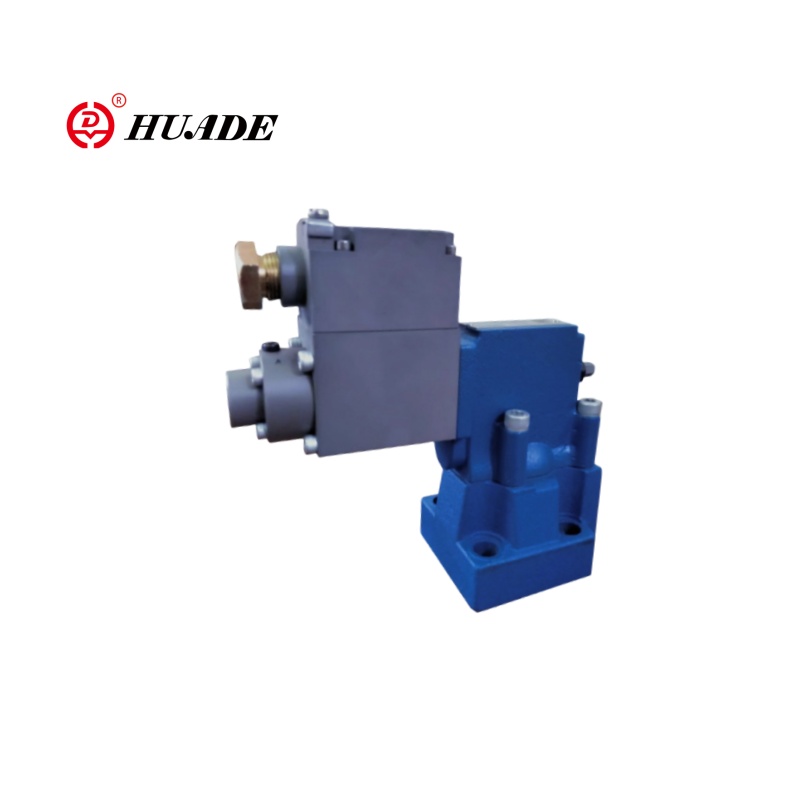

Serija DBE otporna na eksploziju je električno kontrolirani ventil za regulaciju tlaka dizajniran za zapaljivo i eksplozivno okruženje, s preciznom proporcionalnom regulacijom tlaka i sigurnim karakteristikama otpornim na eksploziju. Proporcionalni ventil za pomoć DBE ima ugrađenu mehaničku funkciju pomoći u hitnim slučajevima, automatski se prebacuje na siguran tlak kada je napajanje isključeno. I prevlaka otporna na habanje na jezgri ventila može proširiti život.

Parametar proizvoda ventila za ublažavanje tlaka otpornog na eksploziju DBE

Značajka proizvoda i primjena ventila za ublažavanje tlaka otpornim na eksploziju DBE

Značajke:

-Sub-ploča za ugradnju:

- Uzorak prijenosa na DIN 24 340 OBLIK E i ISO 6264

- za instalaciju u razvodnicima

- 4 ocjene tlaka

- Max. Ograničenje tlaka, neobavezno

- Vrsta pojačala VT-200 (mora se naručiti odvojeno)

Prijava:

Ventil za ublažavanje tlaka na eksploziji DBE može se koristiti za bušenje platforme za puhanje (BOP), alati za rupu za rupu, stanice za kompresiju prirodnog plina, rudarske hidrauličke nosače, strojeve za štitnike, opremu za ekstrakciju plina, opremu za bušenje dubokog mora i strojeve na palubi za eksploziju.

Primjer:

PLC otporan na eksploziju → Proporcionalno pojačalo otporno na eksploziju → DBE ventil → hidraulički aktuator

                                         ↑

                  Senzor tlaka otporan na eksploziju (povratne informacije)

Funkcija i konfiguracija ventila za ublažavanje tlaka otpornim na eksploziju dbe

Ventil za ublažavanje tlaka otpornog na eksploziju DBE je ventil za ublažavanje tlaka s pilotom. Koristi se za kontinuirano postavljanje tlaka u hidrauličkim sustavima električnim signalom.

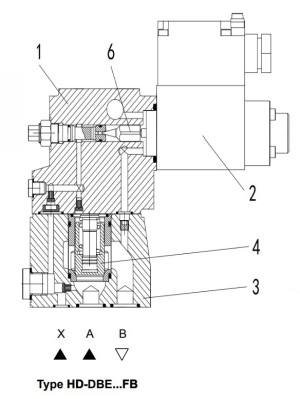

U osnovi se ti ventili sastoje od pilot ventila (1) s proporcionalnim solenoidom (2) i glavnom ventilom (3) s glavnim umetkom kalema (4).

Upišite hd-dbe ... fb

Granica tlaka je u odnosu na vrijednost električne struje i postavljena proporcionalnim solenoidom (2). Tlak sustava primjenjuje se na glavnu kalem (4). Istodobno se tlak vrši na oprugu opterećenu stranu glavne kalem (4) i pilot poppet (6) preko otvora (5) na pilot ventilu (1). Ako hidraulička sila premaši solenoidnu silu, otvara se pilot poppet (6). Pilot tekućina može teći natrag u spremnike i pad tlaka uzrokovane otvorima za glavnu kalemicu (4). Tada glavna kalem (4) otvara kanal od pumpe do spremnika.

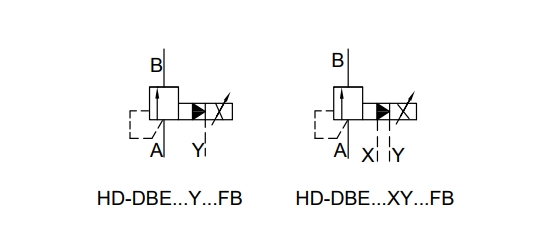

Simbol Ventil za ublažavanje tlaka otpornog na eksploziju dbe
