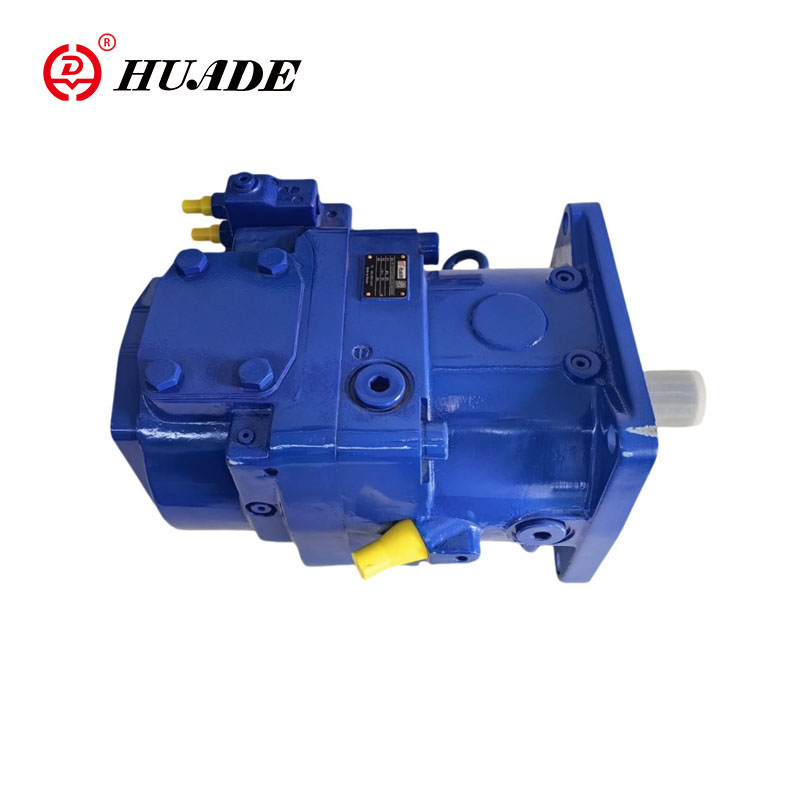

Aksijalni klip varijabilna pumpa a11vlo

Huadeova varijabilna pumpa Axial klip A11vlo dizajnirana je prvenstveno za upotrebu u mobilnim aplikacijama. Huade Hydraulic ima više od 40 godina iskustva u dizajnu i proizvodnji hidrauličkih komponenti. Njegova aksijalna varijabilna pumpa klip a11vlo je usporediva s Rexroth -om i ima vrhunske performanse. Oni odgovaraju Rexroth proizvodima u performansama i pristupačna su alternativa.

Parametar proizvoda Aksijalnog klipa varijabilna pumpa a11vlo

•Raspon radnog tlaka

▷ Ulaz ----- Apsolutni pritisak na luci (Usisni otvor)

Verzija s pumpom za punjenje

Pabs My ----------- 0,6 bara

PABS MAX ---------- 2 bar

▷Maksimalna dopuštena brzina (ograničenje brzine)

Dopuštena brzina povećanjem PAB -a ulaznog tlaka na usisnom priključku ili na VG ≤vg max

▷ Outlet ---- Pritisak na luci A ili B

Nominalni pritisak PN ----------- 350 bar

Maksimalni tlak PMax ---------- 400 bara

Nominalni tlak: maks. Dizajn tlaka na kojem je osigurana čvrstoća umora

Maksimalni tlak: max. Radni tlak koji je dopušten za kratkoročno (T <1S).

▷ Minimalni radni tlak

U uslužnoj liniji pumpe potreban je minimalni PB PB min, ovisno o brzini, okretnom kutu i pomaku (vidi dijagram).

▷ Tlak odvoda slučaja

Tlak odvoda slučaja na priključcima T1 i T2 može biti maksimalno 1,2 bar veće od tlaka ulaznog tlaka na luci S, ali nije veći od PL ABS -a. Max -------------- 2 bar.

Potrebna je neograničena linija odvoda kućišta u punoj veličini izravno u spremnik.

▷ Temperaturni raspon prstena za brtve osovine

Prsten FKM brtve osovine dopušten je za temperature odvoda od -25 ℃ do +115 ℃.

•Bilješka:

Za primjene ispod -25 ° C potreban je prsten za brtvljenje NBR osovine (dopušteni temperaturni raspon: -40 ° C do +90 ° C).

Državni prsten za brtvljenje osovine NBR u jasnom tekstu u redoslijedu.

Značajka proizvoda i primjena aksijalnog klipa varijabilne pumpe a11vlo

Značajke:

▶ Varijabilna aksijalna klipna pumpa dizajna swash ploče za hidrostatičke pogone u hidrauličkom sustavu otvorenog kruga.

▶ Crpka djeluje u uvjetima samo-prihvaćanja, s tlakom u spremniku ili s opcionalnom ugrađenom pumpom za punjenje (Impeler).

▶ Na raspolaganju je sveobuhvatni raspon opcija upravljanja u skladu s bilo kojim zahtjevom za aplikaciju.

▶ Opcija upravljanja napajanjem je izvana podesiva, čak i kada pumpa radi,

▶ Pogon je pogodan za dodavanje pumpi zupčanika i aksijalnih klipnih pumpi do iste, tj. 100/% kroz pogon.

▶ Izlazni protok proporcionalan je brzini pogona i beskonačno promjenjivom između QV max i qv min = 0.

Prijava:

Huadeova aksijalna klipna varijabilna pumpa A11vlo može se koristiti u inženjerskom strojevima i laganoj industrijskoj opremi, metalurgiji željeza i čelika i rudarskim strojevima, brodovima, opremi za civilno zrakoplovstvo, naftom i petrokemijskim strojevima, građevinskim i hodanim strojevima.
