Ovi ventili su posvuda oko nas. Naći ćete ih u bagerima koji kopaju temelje, viljuškarima koji premještaju kutije u skladištima, pa čak i u sustavima upravljanja avionima. Bez ovih ventila bilo bi nemoguće kontrolirati teške strojeve.
Kako ovi ventili rade?
Glavni dijelovi
Svaki hidraulički upravljački ventil ima tri ključna dijela koji rade zajedno:
1. Tijelo ventila
Tijelo ventila je poput kuće u kojoj se sve događa. Obično je izrađen od jakih materijala poput čelika ili aluminija. Unutra se nalaze pažljivo izbušene rupe koje se nazivaju portovi. Ti priključci imaju posebna imena:
- P priključak:Gdje ulazi tekućina pod pritiskom
- T priključak:Gdje se tekućina vraća u spremnik
- A i B priključci:Gdje tekućina ide za pomicanje cilindara ili motora
2. Kontrolni element
Ovo je pokretni dio koji zapravo usmjerava tekućinu. Postoje dvije glavne vrste:
Kalem:Okrugli, klizni komad koji izgleda poput olovke sa širim dijelovima. Dok klizi naprijed-natrag, otvara i zatvara različite putove za tekućinu.
Tapeta:Komad u obliku stošca koji djeluje kao čep u boci. Vrlo čvrsto brtvi kada je zatvoren, ali se može otvoriti i propustiti tekućinu.
3. Pokretač
To je ono što pomiče kontrolni element. Uobičajene vrste uključuju:
- Opruge koje guraju ventil natrag u siguran položaj
- Solenoidi (električni magneti) koji se pokreću kada se napajaju
- Ručne poluge za ručni rad
- Pilot kontrole koje koriste vlastiti tlak sustava
Kako tekućina teče
Upotrijebimo jednostavan primjer s hidrauličkim cilindrom:
Neutralni položaj:Kada je ventil u srednjem položaju, cilindar ostaje postavljen. Ovisno o dizajnu ventila, tekućina može biti blokirana ili joj je dopušteno da se vrati u spremnik.
Proširi poziciju:Ventil povezuje tlačni priključak (P) s priključkom A, šaljući tekućinu da produži cilindar. U isto vrijeme, tekućina s druge strane cilindra teče natrag kroz priključak B u spremnik (T).
Položaj uvlačenja:Sada se ventil prebacuje. Tlak ide do otvora B da uvuče cilindar, dok se tekućina vraća iz otvora A u spremnik.
Vrste hidrauličkih upravljačkih ventila
Po internom dizajnu
Spool ventili
To su najčešći tipovi. Kalem klizi unutar tijela ventila kako bi se stvorile različite staze protoka.
Dobre strane:
- Može raditi složene operacije s više položaja
- Mali otpor protoku tekućine
- Svestran i široko korišten
Ne tako dobro:
- Mali razmaci omogućuju curenje tekućine iznutra
- Može se zaglaviti ako je tekućina prljava
Popet ventili
Oni koriste stožaste ili kuglaste elemente koji čvrsto prianjaju uz sjedalo.
Dobre strane:
- Gotovo da nema unutarnjeg curenja
- Dobro radite s prljavom tekućinom
- Izvrstan za držanje teških tereta
Ne tako dobro:
- Ograničeno na jednostavne funkcije uključivanja/isključivanja
- Treba više snage za djelovanje
Prema tome kako se njima upravlja
Ručni ventili:Upravlja se ručno pomoću poluga, gumba ili gumba. Jednostavni i pouzdani, ali netko mora biti tu da njima upravlja.

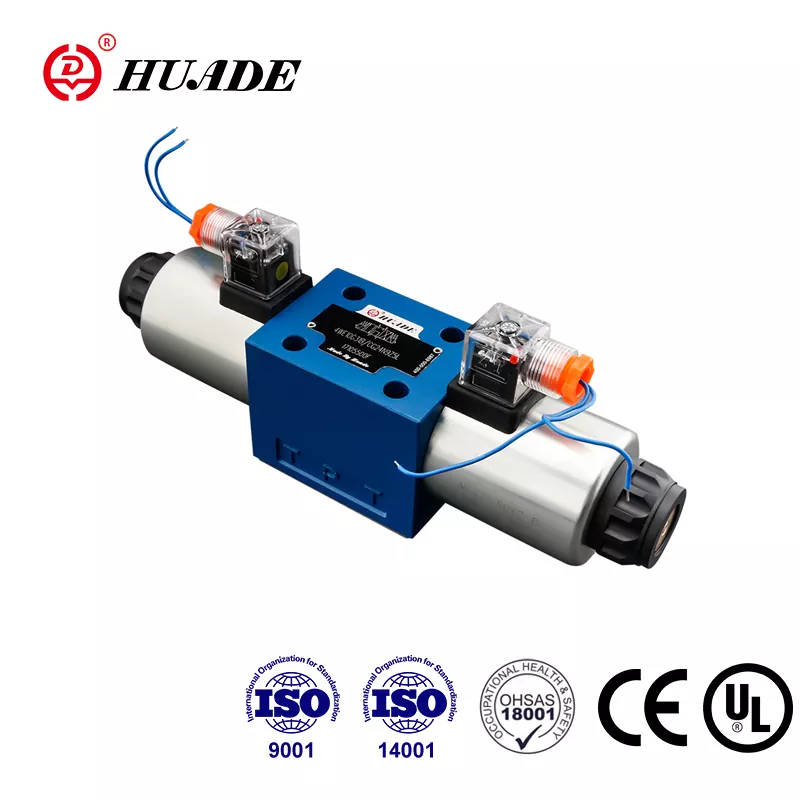

Solenoidni ventili:Koristite električnu energiju za rad. Oni su savršeni za automatizirane sustave i mogu se kontrolirati pomoću računala.
Pilot upravljani ventili:Koristite vlastiti hidraulički tlak sustava za pomicanje glavnog ventila. Ovo je kao korištenje malog ventila za upravljanje velikim ventilom - izvrsno za aplikacije s velikim protokom.
Preciznošću kontrole
On/Off ventili:Jednostavni prekidači koji su ili potpuno otvoreni ili potpuno zatvoreni. Kao prekidač za svjetlo - ili je uključen ili isključen.
Proporcionalni ventili:One se mogu djelomično otvoriti, poput prekidača za prigušivanje svjetla. Što više pojačate upravljački signal, to se ventil više otvara. To vam omogućuje glatku kontrolu brzine.
Servo ventili:Najprecizniji tip, koristi se u aplikacijama koje zahtijevaju iznimno točnu kontrolu, poput zrakoplova ili precizne proizvodne opreme.
Važne značajke i specifikacije
Središnje funkcije
Za ventile s kalemom vrlo je važno što se događa u neutralnom (središnjem) položaju:
Zatvoreni centar:Svi portovi su blokirani. Ovo zaključava cilindar na mjestu, ali otežava rad pumpe.
Otvoreni centar:Tlačni otvor se povezuje sa spremnikom. Ovo štedi energiju dopuštajući pumpi da radi bez pritiska, ali cilindar bi se mogao pomaknuti.
Tandem centar:Kompromis koji štedi nešto energije, a pruža bolje držanje tereta.
Ključne brojke izvedbe
- Nazivni tlak:Koliko tlaka ventil može sigurno podnijeti. Obično se mjeri u PSI ili barima.
- Brzina protoka:Koliko tekućine može proći kroz minutu. Obično se mjeri u galonima po minuti (GPM) ili litrama po minuti.
- Vrijeme odziva:Koliko brzo ventil reagira na upravljački signal. Važno za aplikacije koje zahtijevaju brze pokrete.
- Pad tlaka:Koliko se tlaka gubi dok tekućina teče kroz ventil. Niže je bolje za učinkovitost.
Simboli ventila i standardi
Inženjeri koriste posebne simbole za prikaz ventila u hidrauličkim dijagramima. Ovi simboli slijede međunarodne standarde (ISO 1219) kako bi ih inženjeri diljem svijeta mogli razumjeti.
Simbol ventila pokazuje:
- Kutije koje predstavljaju svaku poziciju
- Strelice koje pokazuju staze protoka
- Crte s T-oznakama pokazuju blokirane putove
- Slova (P, T, A, B) označavaju priključke
- Simboli za opruge i solenoide
Na primjer, "4/3 ventil" znači 4 priključka i 3 položaja.
Uobičajene aplikacije
Građevinska oprema
Bageri koriste višestruke upravljačke ventile za neovisno upravljanje granom, krakom, žlicom i gusjenicama. Operateri koriste upravljačke palice koje šalju signale proporcionalnim ventilima za glatku kontrolu.
Proizvodnja
Montažne linije koriste ove ventile za upravljanje robotskim rukama, prešama i transportnim sustavima. Solenoidni ventili reagiraju na računalne naredbe za precizno podešavanje vremena.
Poljoprivreda
Moderni traktori koriste proporcionalne blokove ventila za upravljanje uređajima poput plugova i žetelica. Neki se sustavi čak integriraju s GPS-om za automatizirani rad na terenu.
Aerospace
Zrakoplovi koriste izuzetno pouzdane servo ventile za kontrole leta. Ovi ventili moraju raditi savršeno čak iu ekstremnim uvjetima.
Vrhunski proizvođači
Bosch Rexroth:Poznat po visokokvalitetnim ventilima s naprednom elektronikom i mogućnostima nadzora.
Parker Hannifin:Nudi širok raspon od osnovnih industrijskih ventila do specijaliziranih ventila mobilne opreme.
Eaton (Vickers):Poznat po ventilima za teške uvjete rada koji traju dugo u teškim uvjetima.
Danfoss:Specijalizirao se za mobilnu hidrauliku i energetski učinkovite sustave.
HYDAC:Poznat po kompaktnim patronskim ventilima i prilagođenim rješenjima razdjelnika.
Montaža i održavanje
Odabir pravog ventila
Razmotrite ove čimbenike:
- Zahtjevi za tlak i protok: Uskladite svoje potrebe sustava
- Vrsta upravljanja: Uključeno/isključeno za jednostavne zadatke, proporcionalno za promjenjivu brzinu
- Okoliš: Odaberite brtve i premaze koji odgovaraju vašim uvjetima
- Sigurnost: odaberite središnje funkcije koje omogućuju siguran rad
Uobičajeni problemi i rješenja
Ventil ne radi:
- Provjerite električne spojeve na elektromagnetskim ventilima
- Provjerite odgovarajući hidraulički tlak za pilot upravljane ventile
- Potražite mehaničke prepreke
Spor ili nepravilan rad:
- Očistite ili zamijenite prljavu hidrauličku tekućinu
- Provjerite ima li zraka u sustavu
- Pregledajte ima li istrošenih komponenti ventila
Vanjska curenja:
- Zamijenite istrošene brtve i brtve
- Provjerite ravnost montažne površine
- Provjerite odgovarajući moment zavrtnja
Najbolji primjeri iz prakse
Montaža:
- Držite sve čistim tijekom instalacije
- Koristite odgovarajuće brtve i smjese za brtvljenje
- Zategnite vijke na navedene vrijednosti momenta
Operacija:
- Počnite s niskim tlakom kako biste provjerili osnovnu funkciju
- Pratite temperaturu i tlak sustava
- Održavajte hidrauličku tekućinu čistom pravilnim filtriranjem
Održavanje:
- Redovito testirajte rad ventila
- Promijenite hidrauličku tekućinu prema rasporedu
- Vodite detaljnu evidenciju o održavanju
Budući trendovi
Industrija hidrauličkih ventila nastavlja se razvijati:
Pametni ventili:Novi ventili uključuju senzore i elektroniku koji mogu prijaviti njihovo stanje i performanse. To pomaže u predviđanju kada je potrebno održavanje.
Energetska učinkovitost:Proizvođači razvijaju ventile koji troše manje energije, smanjujući operativne troškove i utjecaj na okoliš.
Integracija:Ventili postaju sve kompaktniji i integrirani s drugim komponentama sustava, smanjujući mjesta curenja i vrijeme ugradnje.
Digitalna kontrola:Više ventila dizajnirano je za rad s digitalnim sustavima upravljanja i mrežama Interneta stvari (IoT).
Hidraulički usmjereni regulacijski ventili bitne su komponente koje omogućuju moderne strojeve. Od jednostavnih on/off ventila do sofisticiranih servo sustava, ovi uređaji pretvaraju električne ili mehaničke signale u kontroliranu hidrauličku snagu.
Razumijevanje načina rada ovih ventila, njihovih različitih tipova i načina na koji ih odabrati i održavati ključno je za svakoga tko radi s hidrauličkim sustavima. Kako tehnologija napreduje, ovi ventili postaju pametniji, učinkovitiji i integriraniji s digitalnim sustavima upravljanja.
Bez obzira upravljate li teškom opremom, projektirate sustave automatizacije ili održavate hidraulične strojeve, poznavanje upravljačkih ventila pomoći će vam da radite učinkovitije i sigurnije.
Odabirom pravog ventila za vašu primjenu i njegovim pravilnim održavanjem, možete osigurati pouzdan rad i dug životni vijek. Ključno je razumjeti zahtjeve vašeg sustava i uskladiti ih s odgovarajućom tehnologijom ventila.
Upamtite, ako ste u nedoumici, posavjetujte se sa stručnjacima za hidraulički sustav ili proizvođačima ventila. Oni mogu pružiti specifične smjernice za vaše jedinstvene potrebe aplikacije i pomoći u osiguravanju optimalnih performansi sustava.
