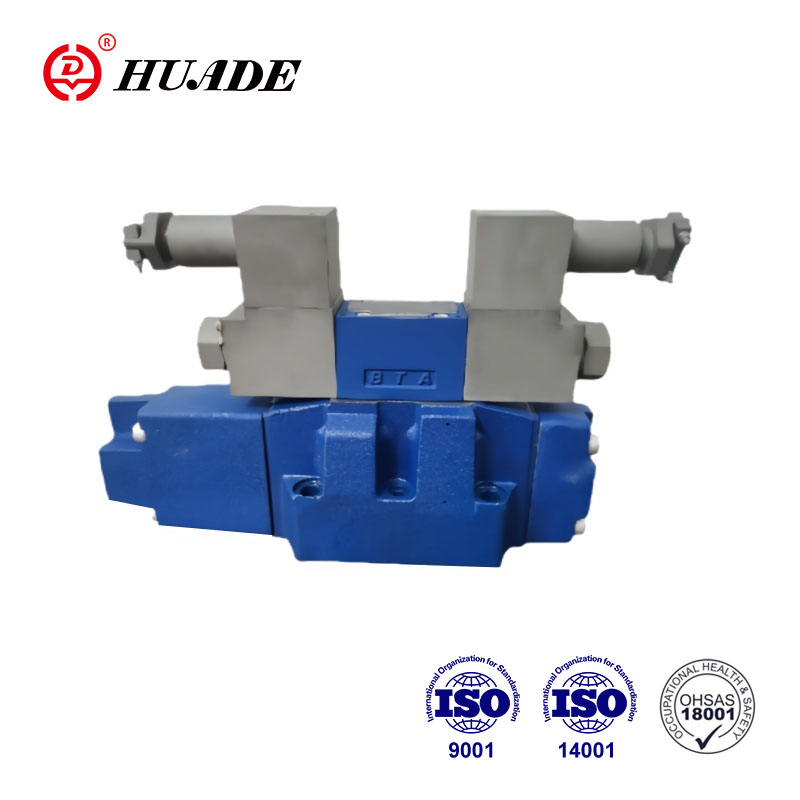

Proporcionalni usmjereni ventil 4WRZ otporan na eksploziju ima široku primjenu u hidrauličkim sustavima koji zahtijevaju preciznu kontrolu i performanse otporne na eksploziju. Ventili otporni na eksploziju serije Huade 4WRZ imaju CNEX certifikat. Ocjene i certifikati otpornosti na eksploziju obično su u skladu s relevantnim međunarodnim standardima. Proporcionalni ventil 4WRZ otporan na eksploziju ima osjetljive karakteristike regulacije protoka, čime se može postići precizna kontrola tlaka, protoka i smjera hidrauličkog sustava.
| General | ||
| Vrsta ventila | RUJ | |
| Montaža | izborno, po mogućnosti vodoravno | |
| Raspon temperature skladištenja (℃) | -20 do +80 | |
| Raspon temperature okoline (℃) | -20 do +70 | |
| Težina (kg) | NG10 | 7.8 |
| NG16 | 13.4 | |
| NG25 | 18.2 | |
| NG32 | 42.2 | |
| Hidraulički (mjereno s HLPAG.p=100bar : 40 ℃ ± 5 ℃) | ||||||
| Nazivna veličina | 10 | 16 | 25 | 32 | ||
| Radni tlak (bar) | Pilot ventil | Vanjski dovod pilot ulja | 30 do 100 bara | |||
| Unutarnja opskrba pilot uljem | 100 do 350 samo s "D3". | |||||
| Glavni ventil | do 315 | do 350 | do 350 | do 350 | ||
| Tlak povratnog toka (bar) | Priključak T (priključak R) (vanjski pilot ispust ulja) | do 315 | do 250 | do 250 | do 150 | |
| Otvor T (unutarnji ispust pilot ulja) | do 30 | do 30 | do 30 | do 30 | ||
| Priključak Y | do 30 | do 30 | do 30 | do 30 | ||
| Ulazni signal volumena pilot ulja 0- 100 % (cm) | 1.7 | 4.6 | 10 | 26.5 | ||
| Pilot protok ulja u priključku X i Y sa stupnjevitim ulaznim signalom 0- 100 % (L/min) | 3.5 | 5.5 | 7 | 15.9 | ||
| Protok glavnog ventila (L/min) | do 170 | do 460 | do 870 | do 1600 | ||
| Hidraulička tekućina | Mineralno ulje (HL, HLP) prema DIN 51524 Ostale tekućine na upit! | |||||
| Raspon temperature hidrauličke tekućine (℃) | -20 do +80 (po mogućnosti +40 do +50) | |||||
| Raspon viskoznosti (mm2/s) | 20 do 380 (po mogućnosti 30 do 46) | |||||
| Stupanj kontaminacije | Najveći dopušteni stupanj kontaminacije tlačne tekućine prema NAS 1638 ili ISO 4406(c) | Preporuča se filtar s minimalnom stopom zadržavanja βx≥ 75 | ||||
| Pilot ventil | NAS 1638 klasa 7 | x=5 | ||||
| Glavni ventil | NAS 1638 klasa 9 | x=15 | ||||
| Histereza (%) | ≤ 6 | |||||
| Električni | ||
| Vrsta ventila | RUJ | |
| Vrsta zaštite ventila prema EN 60529 | IP65 s montiranom i zaključanom kabelskom utičnicom | |
| Vrsta napona | DC | |
| Preklapanje vrijednosti naredbe (%) | 15 | |
| Maks. struja (A) | 1.5 | |
| Otpor svitka solenoida (Ω) | Hladna vrijednost na 20 ℃ | 4.8 |
| Maks. topla vrijednost | 7.2 | |
| Carina (%) | 100 | |
| Temperatura svitka (℃) | do 150 | |
| Zaštita ventila prema EN 60529 | IP65 s montiranim i fiksnim utičnim konektorom | |
| Upravljačka elektronika | ||
| Vanjsko pojačalo za tip WRZ | VT-VSPA2-1-L2X/... | |
| Signal vrijednosti naredbe | Naponski ulaz "A1" (V) | V±10 |
| Strujni ulaz "F1" (mA) | 4 do 20 | |
Značajke:
▶Pilot upravljani proporcionalni usmjereni ventil za kontrolu smjera i veličine protoka
▶Upravljanje je pomoću proporcionalnih solenoida sa središnjim navojem i odvojivim svitkom
▶Za montažu podloške:
Uzorak prijenosa prema ISO 4401 i DIN 2430
▶Upravljački kalem s centriranjem opruge
▶4WRZE: Integrirana elektronika (OBE) s naponskim ili strujnim ulazom (A1 odnosno F1)
▶4WRZ: pridružena upravljačka elektronika (posebna narudžba)
Primjena:
Protueksplozijski usmjereni ventil 4WRZ-L7X koristi se za kontrolu smjera i protoka u rudarstvu, strojevima za rudarstvo ugljena, metalurškim strojevima.
■Pilot ventil tip 3DREP 6...
Pilot ventil je proporcionalni trosmjerni redukcijski ventil s elektromagnetskim upravljanjem. Koristi se za pretvaranje električnog ulaznog signala u izlazni signal proporcionalnog tlaka i koristi se na svim 4WRZ...ventilima.
Proporcionalni solenoidi su upravljivi istosmjerni solenoidi s vlažnom iglom sa središnjim navojem i odvojivim svitkom. Solenoidom se po izboru upravlja vanjskom elektronikom.
Dizajn:
Ventil se u osnovi sastoji od:
– Kućište (1)
– Kontrolni kalem (2) sa kalemima za mjerenje tlaka (3 i 4)
– Solenoidi (5 i 6) sa središnjim navojem
Princip rada
– Kada su solenoidi (5 i 6) u stanju bez napona, upravljački kalem (2) se drži
tlačnim oprugama u središnjem položaju
– Izravni rad upravljačkog kalema (2) pokretanjem proporcionalnog solenoida, npr. napajanje solenoida "a" (5). Kalem za mjerenje tlaka (3) i kontrolni kolut (2) pomaknuti su ulijevo proporcionalno električnom ulaznom signalu; Veza od P do B i A do T kroz poprečne presjeke u obliku otvora s progresivnim karakteristikama protoka; Deenergizacija solenoida (5), upravljački kalem (2) se vraća u središnji položaj pomoću tlačne opruge, U središnjem položaju, otvori A i B su otvoreni prema T, tj. hidraulička tekućina može teći u spremnik bez bilo kakva ograničenja.
– Ručno upravljanje, opcija, uz pomoć njega se upravljački kalem (2) može pomicati bez potrebe za uključivanjem solenoida.
Bilješke:
Tip 3DREP 6:Mora se spriječiti ispuštanje vode spremnika. U slučaju odgovarajuće situacije ugradnje potrebno je ugraditi ventil predopterećenja (tlak predopterećenja cca. 2 bara).
Pilot ventil s dva položaja kalema
(Tip 3DREP 6...B...)
In principle, the function of this valve version corresponds to that of the valve with three spool positions. However, this 2-position valve is provided with solenoid "a" (5) only. Instead of the 2nd proportional solenoid, a plug screw (7) is fitted.
■Proporcionalni usmjereni ventili tipa 4WRZ...
Ventili tipa 4WRZ... su upravljani usmjerni ventili s radom pomoću proporcionalnih solenoida. Oni kontroliraju smjer i veličinu protoka.
Dizajn:
Ventili se u osnovi sastoje od:
– pilot ventil (9) s proporcionalnim solenoidima (5 i 6), regulacijskim kalemom (2) i čepovima otvora (15)
– Glavni ventil (10) s glavnim kalemom (11) i oprugom za centriranje (12).
Princip rada
– Kada su solenoidi (5 i 6) bez napona, glavni kalem (11) se drži oprugama za centriranje (12) u središnjem položaju.
– Rad 1thAe TmBain kalema (11) kroz pilot ventil (9), glavni kalem se pomiče proporcionalno, ovisno o položaju kalema, protok od P do A i B do T(R) ili P do B i A do T (R).
npr. aktiviranjem solenoida "b" (6) upravljački kalem (2) se pomiče udesno, pilot ulje se dovodi kroz pilot ventil (9) u tlačnu komoru (13) i proporcionalno pomiče glavni kalem (11) na električni ulazni signal; Veza od P do A i B do T kroz poprečne presjeke poput otvora s progresivnim protokom.
karakteristike.
Deenergizacija solenoida (6), upravljački kalem (2) i glavni kalem (11) vraćaju se u središnji položaj.
– Dovod pilot ulja u pilot ventil interno preko priključka P ili eksterno preko priključka X.
– Uz pomoć opcijskog ručnog upravljanja, upravljački kalem (2) može se pomicati bez potrebe za uključivanjem solenoida.
Bilješke:
Za tlakove u sustavu iznad 100 bara, pilotni modul za smanjenje tlaka tipa D3 (14) mora biti postavljen između pilot ventila (9) i glavnog ventila (10).
Simboli protueksplozivnog proporcionalnog usmjerenog ventila 4WRZ
