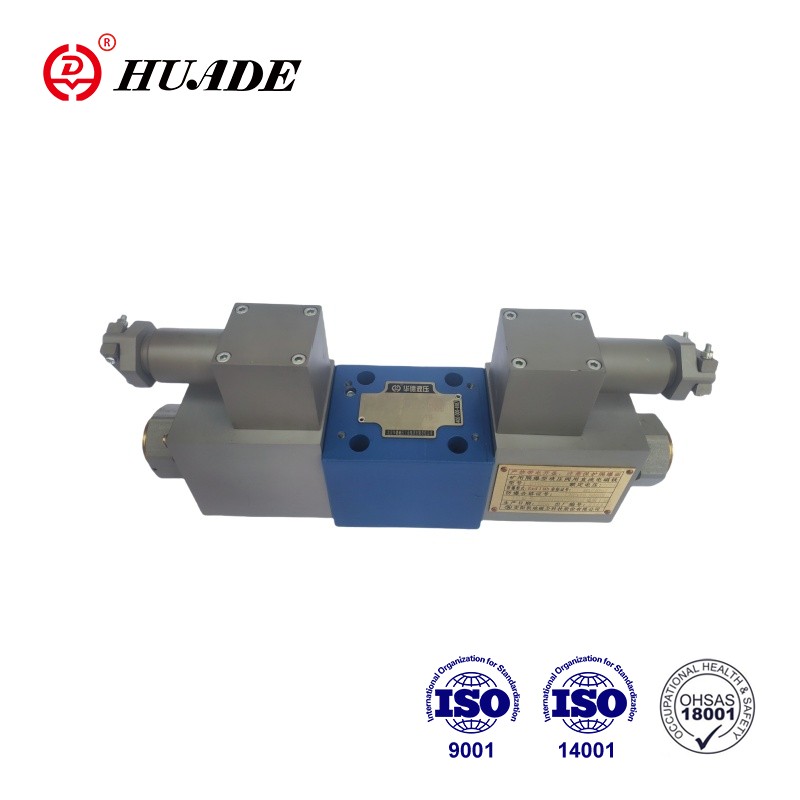

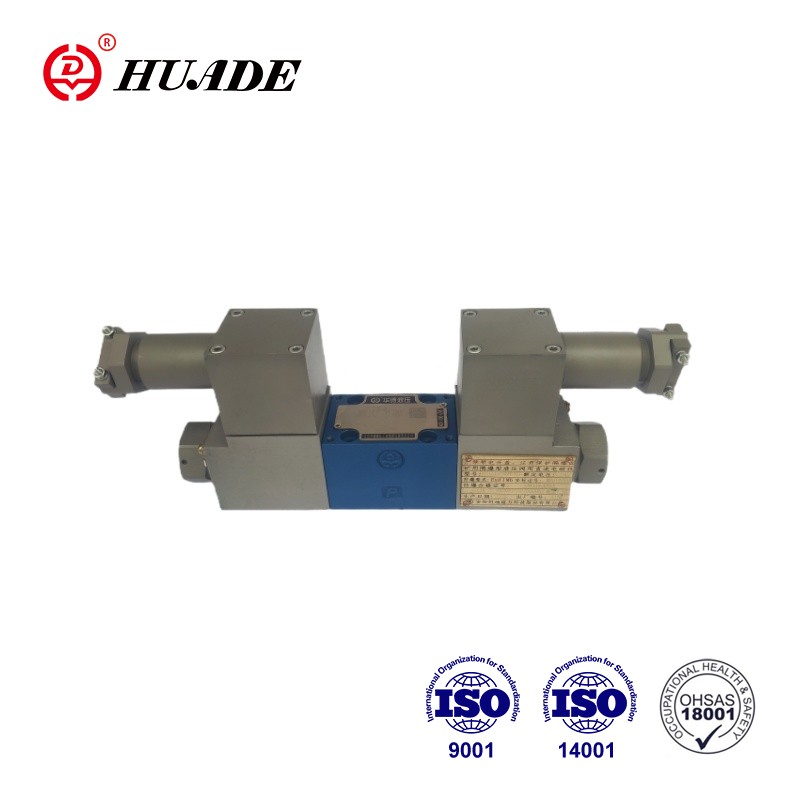

Proporcionalni usmjereni ventil 4WRA 10-2X otporan na eksploziju izrađen je od visokokvalitetnih materijala otpornih na koroziju, a kućište je izrađeno od materijala otpornih na eksploziju, koji se mogu učinkovito oduprijeti udaru eksplozije i eroziji plamenom. Proporcionalni usmjereni ventil 4WRA 10-2X otporan na eksploziju prošao je CNEX certifikat. Huadeov proizvod otporan na eksploziju dobio je stalne pohvale na tržištu s visokom kvalitetom i niskom cijenom.
| Hidraulički | |||
| Montaža | Po želji, po mogućnosti vodoravno | ||
| Nazivna veličina | 6 | 10 | |
| Težina (kg) | 4WRA...2X | 2 | 6.6 |
| Nazivni protok Qvnom pri △p = 10 bar (L/min) | 7, 15, 26 | 30, 60 | |
| Histereza (%) | ≤5 | ||
| Raspon preokreta (%) | ≤1 | ||
| Osjetljivost odziva (%) | ≤ 0,5 | ||
| Maks. radni tlak | Priključci A,B,P (bar) | 350 | |
| Otvor T (bar) | 210 | ||
| Tlačna tekućina | Mineralno ulje (HL,HLP) prema DIN 51524 | ||
| Ostali fluidi pod pritiskom na upit! | |||
| Raspon temperature okolnog zraka (℃) | 4WRA...2X | -20°C do 70°C (-4°F do 158°F) | |
| Raspon viskoznosti (mm2/s) | 20 do 380 (po mogućnosti 30 do 46) | ||
| Klasa čistoće tekućine | NAS1638 klasa 9 ili ISO 4406 klasa 20/18/15 | ||
| Električni | ||||
| 1) Podaci o solenoidu | ||||
| Vrsta napona | DC | |||
| Signal vrijednosti naredbe za 4WRA | ±10Vor4~20mA | |||
| Maks. struja po solenoidu (A) | 2.5 | 1.5 | 0.8 | |
| Otpor svitka solenoida (Ω) | Hladna vrijednost na 20°C | 2 | 4.8 | 19.5 |
| Max.topla vrijednost | 3 | 7.2 | 28.8 | |
| Carina (%) | ED100% | |||
| Maks. temperatura zavojnice (℃) | 150 | |||
| Zaštita ventila prema EN60529 | IP 65 | |||
| 2) Upravljačka elektronika | ||||
| Pojačalo | 4WRA...2X | VT-VSPA2-...- 2X | ||
| Napon napajanja (V) | Nazivni napon | 24 | ||
| Donja granična vrijednost | 21/22(4WRA) | |||
| Gornja granična vrijednost | 35 | |||
| Potrošnja energije pojačala (A) | Imax | <1,8 | ||
| Impulsna struja | 3 | |||
Značajke:
▶Proporcionalni usmjereni ventil s izravnim upravljanjem za kontrolu smjera i veličine protoka
▶Za montažu na podploču: uzorak priključka u skladu je s ISO4401
▶Pokretanje pomoću proporcionalnih solenoida sa središnjim navojem i uklonjivim svitkom
▶Upravljački kalem s centriranjem opruge
Primjena:
Proporcionalni usmjereni ventil 4WRA 10-2X otporan na eksploziju ima široku primjenu u rudnicima ugljena. petrokemijska industrija.
Ventili se u osnovi sastoje od: Tijela (1) s montažnom površinom, Kontrolnog kalema (3) s tlačnim oprugama (2), Solenoida (4) sa središnjim navojem.
Kada su solenoidi (4) bez napona, upravljački kalem (3) drže u središnjem položaju tlačne opruge (2).
Izravni rad upravljačkog kalema (3) uključivanjem jednog od proporcionalnih solenoida (4), npr. kontrola solenoida udesno, zatim pomicanje kontrolnog kalema (3) ulijevo proporcionalno električnom ulaznom signalu i povezivanje od P do A i B do T preko poprečnih presjeka nalik otvoru s progresivnim karakteristikama protoka.
4WRA(E)...A-2X 2 ventila s preklopnim položajem opremljena su samo solenoidom "a". Utikač (6) je postavljen na mjesto na proporcionalni solenoid "b".
Simboli protueksplozivnog proporcionalnog usmjerenog ventila 4WRA 10-2X
