Jeste li se ikada zapitali kako se građevinska oprema kreće tako glatko i precizno? Ili kako tvornički strojevi mogu tako precizno kontrolirati svoju brzinu? Odgovor često leži u maloj, ali moćnoj komponenti koja se zove hidraulički prigušni ventil.
U ovom ćemo vodiču na jednostavan način objasniti sve što trebate znati o hidrauličkim prigušnim ventilima. Bilo da ste student, radnik na održavanju ili vas samo zanima kako stvari funkcioniraju, ovaj će vam članak pomoći da razumijete ove važne uređaje.
Što je hidraulički prigušni ventil?
Hidraulički prigušni ventil je poput slavine za vodu za hidrauličke sustave. Kao što okrećete ručicu slavine da biste kontrolirali brzinu istjecanja vode, prigušni ventil kontrolira brzinu protoka hidrauličke tekućine kroz sustav.
Jednostavna analogija:Razmislite o tome na sljedeći način: kada stisnete vrtno crijevo, manje vode izlazi i ono teče sporije. Hidraulički prigušni ventil radi slično – stvara manji otvor kroz koji tekućina mora proći, što usporava protok.
Zašto su važni?
Hidraulički prigušni ventili ključni su jer:
- Kontrolirajte brzinu hidrauličkih cilindara i motora
- Omogućite glatko kretanje strojeva umjesto trzaja
- Pomozite operaterima da rade s preciznošću
- Čuvajte opremu tako da spriječite nagle pokrete
Kako radi hidraulički prigušni ventil?
Znanost iza ventila za gas zapravo je prilično jednostavna. Sve se svodi na jednu osnovnu ideju: što je manji otvor, to je sporiji protok.
Evo što se događa unutar ventila:
- Hidraulička tekućina ulazi u ventil pod pritiskom
- Tekućina mora proći kroz mali otvor (koji se naziva otvor)
- Veličina ovog otvora može se podesiti okretanjem ručke ili vijka
- Manji otvor = sporiji protok = sporije kretanje stroja
- Veći otvor = brži protok = brže kretanje stroja
Jednostavna matematika iza toga
Ne brinite – ovdje nećemo biti previše tehnički! Ali pomaže znati da brzina protoka ovisi o tri glavne stvari:
Veličina otvora(veće = veći protok)
Razlika tlakapreko ventila (veći pritisak = veći protok)
Vrsta tekućinekoristi se
Inženjeri koriste posebne formule za izračunavanje točnih protoka, ali osnovni princip je lako razumjeti.
Vrste hidrauličkih prigušnih ventila
Baš kao što postoje različite vrste slavina u vašem domu, postoji nekoliko vrsta prigušnih ventila. Svaki je dizajniran za specifične poslove.
1. Igličasti prigušni ventil
2. Ekscentrični prigušni ventil
3. Aksijalni trokutasti utorni ventil

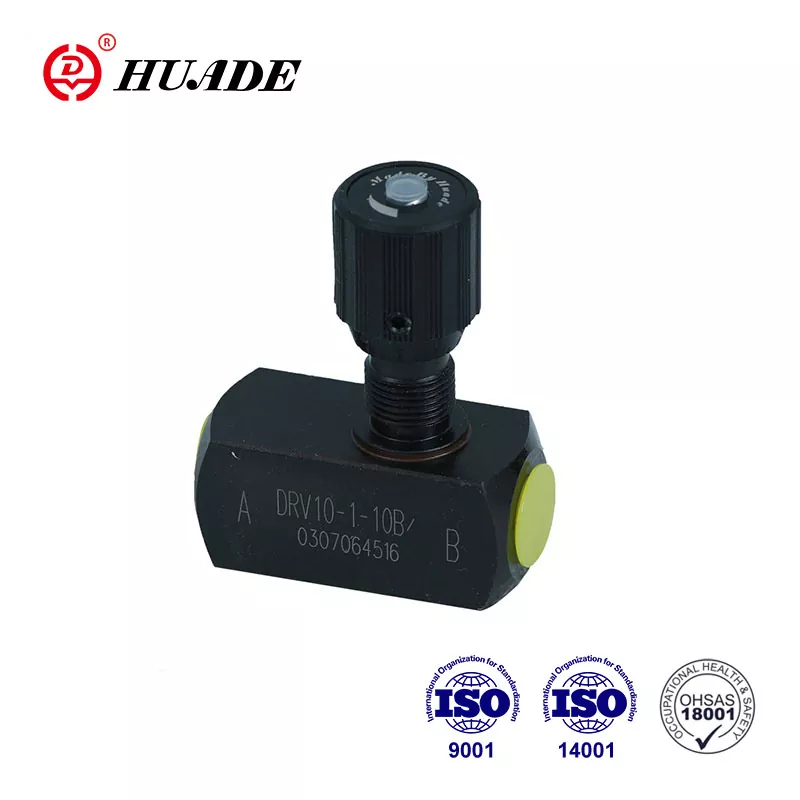

4. Nepovratni ventil prigušnice
Posebne vrste za teške poslove
Ventili s kompenzacijom tlaka:Oni se automatski prilagođavaju kada se tlak u sustavu promijeni, održavajući protok stabilnim.
Ventili s kompenzacijom temperature:Oni se prilagođavaju promjenama temperature koje utječu na debljinu tekućine.
Gdje se koriste hidraulički prigušni ventili?
Ove ćete ventile pronaći na mnogim mjestima, vjerojatno više nego što mislite:
Građevinska oprema
- Bageri: kontrolirajte koliko se brzo ruka pomiče gore-dolje
- Buldožeri: upravljajte brzinom kretanja noževa
- Dizalice: Osigurajte glatko podizanje i spuštanje
Tvornički strojevi
- Montažne linije: Kontrolirajte brzine pokretne trake
- Preše: Upravljajte brzinom stiskanja dijelova
- Alatni strojevi: Kontrolirajte brzine rezanja i bušenja
Ostale aplikacije
- Elektrane: Kontrola protoka pare i plina
- Rafinerije nafte: Upravljajte protokom nafte
- HVAC sustavi: Kontrola protoka vode za grijanje i hlađenje
- Oprema za ispitivanje: Omogućuje preciznu kontrolu za ispitivanje materijala
Kako odabrati pravi prigušni ventil
Odabir pravog ventila za gas je kao odabir pravog alata za posao. Evo ključnih stvari koje treba uzeti u obzir:
1. Potrebe za protokom
- Nizak protok: Odaberite igličaste ventile
- Veliki protok: Odaberite leptiraste ili ekscentrične ventile
2. Radni tlak
- Nizak tlak: većina tipova ventila dobro radi
- Visoki tlak: Odaberite aksijalne ventile s trokutastim utorima
3. Vrsta opterećenja
- Ravnomjerna opterećenja: Osnovni prigušni ventili rade dobro
- Promjenjiva opterećenja: Razmotrite ventile s kompenzacijom tlaka
4. Prostor za instalaciju
- Uski prostori: Odaberite kompaktne dizajne
- Puno prostora: bilo koja vrsta može funkcionirati
5. Zahtjevi za održavanje
- Jednostavno održavanje: Odaberite leptir ventile
- Složeni sustavi: Možda će trebati specijalizirani tipovi
Održavanje i rješavanje problema
Kao i svaki mehanički uređaj, prigušni ventili trebaju redovitu njegu kako bi ispravno radili.
Savjeti za redovito održavanje
Držite ga čistim
- Koristite čistu hidrauličku tekućinu
- Redovito mijenjajte filtere
- Povremeno isperite sustav
Provjerite Wear
- Pregledajte brtve i O-prstenove
- Potražite ogrebotine na dijelovima ventila
- Zamijenite istrošene komponente prije nego što pokažu
Spriječite probleme
- Držite ručke za podešavanje sigurnima
- Zaštitite ventile od prljavštine i vlage
- Slijedite preporuke proizvođača
Uobičajeni problemi i rješenja
| Problem | Što ćete primijetiti | Vjerojatni uzrok | Što učiniti |
|---|---|---|---|
| Nedosljedna brzina | Stroj se kreće neravnomjerno | Prljav ventil ili začepljen filter | Očistite sustav, zamijenite filter |
| Curenje ulja | Lokve tekućine ispod ventila | Istrošene brtve | Zamijenite brtve i brtve |
| Ventil se ne podešava | Ručka se ne okreće | Kontaminacija ili korozija | Očistite ventil, provjerite ima li oštećenja |
| Čudni zvukovi | Zviždanje ili škripanje | Kavitacija ili istrošeni dijelovi | Provjerite tlak, zamijenite istrošene dijelove |
| Pregrijavanje | Sustav se pregrijava | Pogrešna tekućina ili loše hlađenje | Koristite odgovarajuću tekućinu, poboljšajte hlađenje |
Razumijevanje hidrauličkih simbola
Inženjeri koriste posebne simbole za prikaz prigušnih ventila u hidrauličkim dijagramima. Ovi simboli su standardizirani u cijelom svijetu, tako da ih svatko može razumjeti.
Osnovni simbol prigušnog ventila:Izgleda kao trokut kroz koji prolazi strelica
Podesivi gas:Ima strelicu koja pokazuje da se može prilagoditi
Kontrolni ventil za gas:Kombinira simbole leptira za gas i povratnog ventila
Ovi simboli pomažu tehničarima i inženjerima da jasno komuniciraju o hidrauličkim sustavima.
Prednosti i nedostaci
Kao i sve u strojarstvu, ventili za gas imaju prednosti i nedostatke.
Prednosti
- Jednostavan dizajn - manje dijelova za lomljenje
- Precizna kontrola - vrlo precizna kontrola brzine
- Isplativo - relativno jeftino
- Lako za razumijevanje - jednostavan rad
- Pouzdana - dokazana tehnologija koja radi
Nedostaci
- Gubitak energije - stvara toplinu ograničavanjem protoka
- Može se začepiti - mali otvori zadržavaju prljavštinu
- Ograničeno na jednostavno upravljanje - nije prikladno za složenu automatizaciju
- Osjetljivo na čistoću tekućine - prljava tekućina uzrokuje probleme
Savjeti za bolju izvedbu
Kako biste maksimalno iskoristili svoje hidraulične prigušne ventile:
- Koristite čistu tekućinu - ovo je najvažnije pravilo
- Ispravno odredite veličinu ventila - Nemojte koristiti ventil koji je prevelik ili premalen
- Ugradite premosne filtere - Dodatno filtriranje pomaže u sprječavanju problema
- Pratite temperaturu sustava - Vruća tekućina može oštetiti brtve
- Vodite evidenciju podešavanja - Zapišite postavke za različite operacije
- Vozači vlakova - pobrinite se da ljudi znaju pravilno koristiti opremu
Budućnost hidrauličkih prigušnih ventila
Tehnologija se stalno poboljšava, a ventili za gas su također sve bolji:
Pametni ventilis elektroničkim kontrolama
Bolji materijalikoji dulje traju
Integracija s računalimaza automatsku kontrolu
Poboljšana učinkovitostza smanjenje rasipanja energije
Međutim, osnovni princip kontrole protoka uvijek će biti važan u hidrauličkim sustavima.
Zaključak
Hidraulički prigušni ventili mogu izgledati kao jednostavni uređaji, ali igraju ključnu ulogu u glatkom radu našeg modernog svijeta. Od bagera koji kopa vaš temelj do tvorničkog stroja koji pravi vaš automobil, ovi ventili pomažu kontrolirati kretanje s preciznošću i pouzdanošću.
Razumijevanje načina na koji rade, gdje se koriste i kako ih održavati može vam pomoći:
- Donesite bolje odluke pri odabiru opreme
- Učinkovitije rješavajte probleme
- Cijenite inženjering iza svakodnevnih strojeva
- Bolje komunicirajte s tehničarima i inženjerima
Bilo da tek počinjete učiti o hidraulici ili želite produbiti svoje znanje, upamtite da su prigušni ventili temeljni građevni blokovi fluidnih pogonskih sustava. Savladajte osnove i bit ćete na dobrom putu da razumijete složenije hidrauličke koncepte.
Sljedeći put kada vidite da dio građevinske opreme radi glatko ili tvornički stroj radi precizno, znat ćete da negdje u tom sustavu hidraulički prigušni ventil tiho radi svoj posao – kontrolira protok, upravlja brzinom i čini sve to mogućim.
Trebate li pomoć pri odabiru odgovarajućeg prigušnog ventila za svoju primjenu? Razmislite o savjetovanju s inženjerom hidrauličkih sustava koji može analizirati vaše specifične zahtjeve i preporučiti najbolje rješenje za vaše potrebe.
