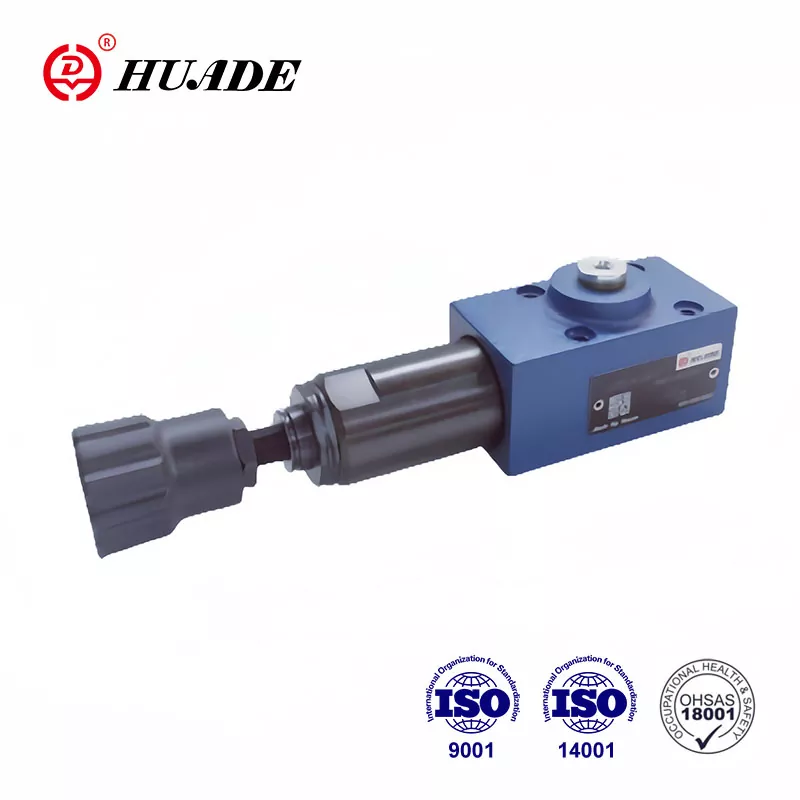

Tlačni sekvencijski ventil DZ 6 DP

Tip ventila DZ 6 DP je ventil s izravnim pritiskom. Kroz dvije dugoročne i duboke suradnje s Rexrothom, Huade® hidraulički tlačni ventili mogu parirati Rexrothu u performansama. Ovaj sekvencijski ventil tlaka može se široko koristiti u hidrauličkom sustavu strojeva za podizanje i transport, građevinskih strojeva, industrijskih vozila, alatnih strojeva, brodova, metalurgije i druge opreme.

Parametar proizvoda ventila sekvenciranja tlaka DZ 6 DP

Značajka proizvoda i primjena ventila za sekvenciranje tlaka DZ 6 DP

Značajke:

▶ Za montažu na podlošku

▶ 5 stupnjeva tlaka

▶ 4 elementa za podešavanje:

. Okretni gumb

. Vijak s glavom sa šesterokutom i zaštitnom kapicom,

Okretni gumb sa skalom koji se može zaključati

Okretni gumb sa skalom

▶ Nepovratni ventil, opcija

▶ Uzorak za montažu prema DIN 24 340, oblik A, ISO 4401 i CETOP - RP 121H

Primjena:

Tlačni sekvencijski ventil DZ 6 DP koristi se za priključak drugog sustava ovisan o tlaku.

Odjeljak i simbol ventila za sekvenciranje tlaka DZ 6 DP

Podešavanje sekvencijskog tlaka je preko elementa za podešavanje (4).

Opruga (3) drži upravljački kalem (2) u neutralnom položaju, ventil je blokiran. Tlak u kanalu P prisutan je na površini kalema upravljačkog kalema (2) nasuprot opruge (3) preko upravljačkog voda (6).

Ako tlak u kanalu P dosegne zadanu vrijednost opruge (3), upravljački kalem (2) se pomiče ulijevo i otvara se spoj P na A. Sustav na kanalu A spojen je bez pada tlaka u kanalu P.

Upravljački signal dolazi interno preko kontrolne linije (6) iz kanala P ili eksterno preko priključka B (X).

Ovisno o upotrebi ventila, odvod istjecanja ulja je vanjski kroz priključak T(Y) ili interni kroz A.

struktura od DZ 6 DP 1 -50B

Simboli DZ 6 DP-10B
