Kada radite s hidrauličkim sustavima, odabir pravog upravljačkog ventila može utjecati ili prekinuti vaš rad. Smjerni regulacijski ventil Bosch Rexroth 4WE 10 E stekao je reputaciju pouzdanog radnog konja u industrijskim primjenama i postoje dobri razlozi zašto mu se inženjeri stalno vraćaju.
Ono što 4WE 10 E usmjerni regulacijski ventil čini posebnim

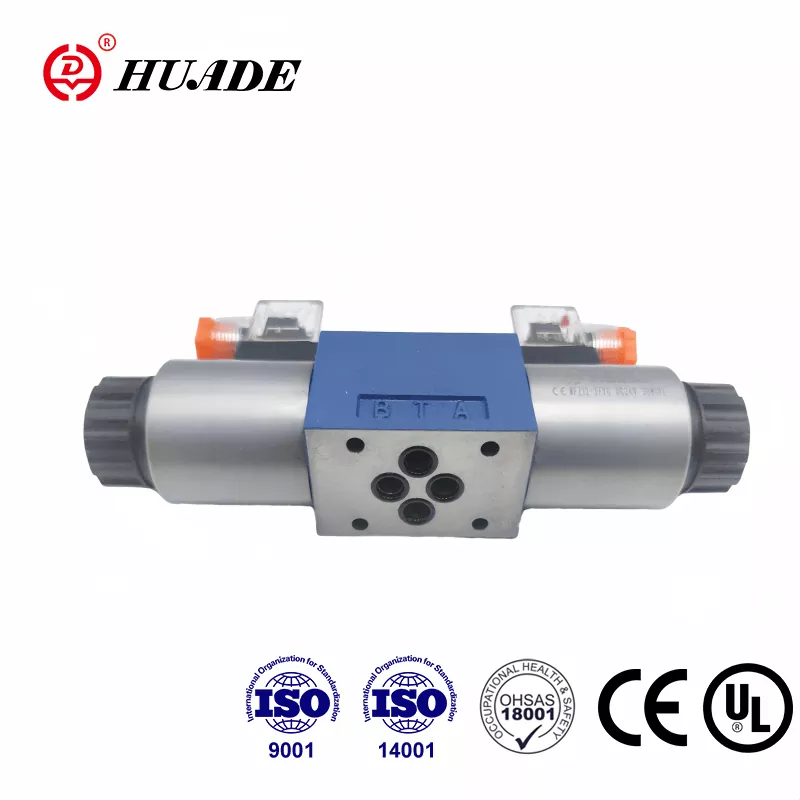

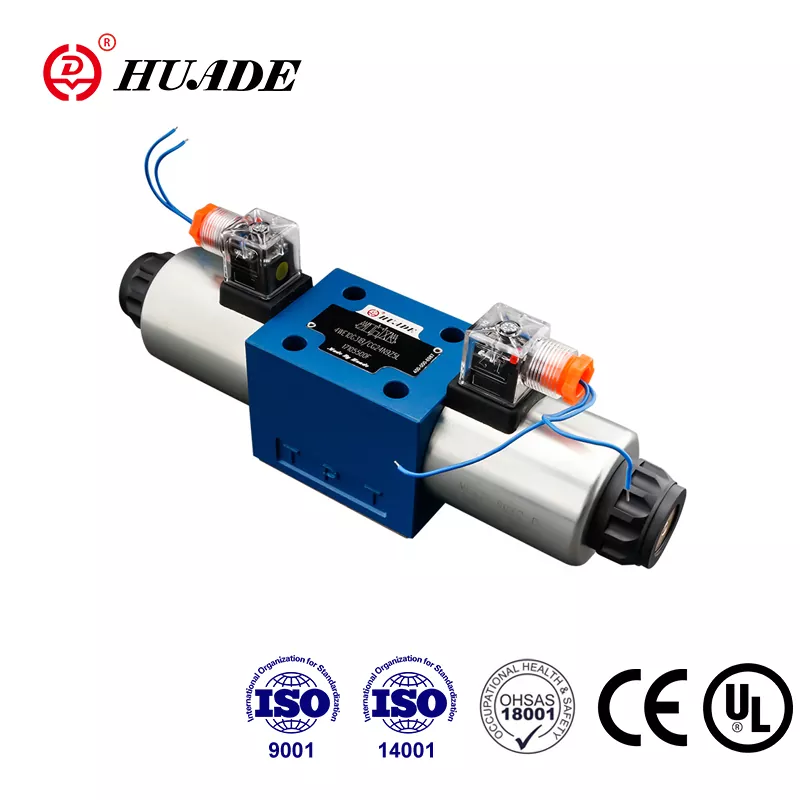

Rexroth 4WE 10 E je solenoidni ventil s izravnim djelovanjem koji kontrolira kretanje hidrauličke tekućine kroz vaš sustav. Zamislite ga kao regulator prometa za svoje hidraulično ulje. On govori tekućini kamo da ide, kada da stane i kojim putem da krene. Ovaj posebni ventil koristi elektromagnetske zavojnice za pomicanje unutarnjeg kalema, koji zatim preusmjerava protok kako bi se vaši hidraulički cilindri ili motori pomicali točno onako kako vi želite.
Ono što izdvaja ovaj usmjereni regulacijski ventil je njegov dizajn sa zatvorenim središtem, označen s "E" u nazivu. Kada je ventil u neutralnom položaju, svi otvori ostaju blokirani. Vaš hidraulički aktuator drži svoj položaj bez zanošenja, što je jako važno kada podižete teške terete ili trebate držati nešto savršeno mirno.
Raščlanjivanje broja modela
Naziv 4WE 10 E vam govori sve o tome što ovaj ventil radi. "4" znači da ima četiri priključka za spajanje vaših hidrauličkih vodova. "WE" označava da se radi o izravnom upravljačkom ventilu s elektromagnetskim radom. "10" se odnosi na njegovu veličinu, koja slijedi standard NG10, poznat i kao CETOP 5 ili ISO 4401-05-04-0-05. Ova standardizacija znači da će Rexroth 4WE 10 E fizički odgovarati svakoj montažnoj površini dizajniranoj za NG10 ventile, dajući vam fleksibilnost pri zamjeni stare opreme ili izgradnji novih sustava.
Oznaka "E" opisuje konfiguraciju kalema. U svijetu ventila različita slova predstavljaju različite obrasce protoka. E-tip drži sve otvore zatvorene u središnjem položaju, što ga čini idealnim kada trebate držati teret mirno bez ikakvog pomicanja.
Tehničke mogućnosti koje su važne
4WE 10 E usmjereni regulacijski ventil podnosi ozbiljan pritisak. Može raditi do 350 bara na glavnim priključcima, što znači oko 5075 funti po kvadratnom inču. To je dovoljno za većinu teških industrijskih primjena, od strojeva za injekcijsko prešanje do građevinske opreme.
Kapacitet protoka ovisi o tome jeste li odabrali DC ili AC napajanje. Istosmjerna verzija ovog Rexroth usmjerenog regulacijskog ventila pomiče do 160 litara u minuti, dok izmjenična verzija ima maksimalno 120 litara u minuti. Ova razlika postoji jer izmjenične zavojnice stvaraju više topline kada je ventil pod naponom, pa Bosch Rexroth ograničava protok kako bi spriječio probleme s pregrijavanjem.
Vrijeme odgovora je važno kada trebate brze, precizne pokrete. 4WE 10 E se uključuje za 45 do 70 milisekundi i oslobađa za 35 do 45 milisekundi kada se koristi istosmjerno napajanje. To je dovoljno brzo za većinu automatiziranih proizvodnih linija. Ako vam je potreban još glatkiji rad, možete dodati opcijske prigušne umetke koji usporavaju promjenu stupnja prijenosa kako bi se smanjio udar u vašem sustavu.
Kako funkcionira zatvoreni centar
Konfiguracija kalema tipa E daje ovom upravljačkom ventilu sposobnost držanja opterećenja. Zamislite tri položaja: centar, lijevo i desno. U središnjem položaju, unutarnja tla na kalemu blokiraju sva četiri priključka. Priključak P povezuje se s vašom pumpom, priključak T ide do vašeg spremnika, a priključci A i B povezuju se s vašim aktuatorom. Kada sve ostane blokirano, ulje zarobljeno u vašem cilindru ne može izaći, tako da vaš teret ostaje točno tamo gdje ste ga ostavili.
Uključite zavojnicu "a" i kalem se pomiče ulijevo. Sada se priključak P povezuje s priključkom A, dok se priključak B odvodi u priključak T. Vaš se aktuator izvlači. Prebacite se na zavojnicu "b" i kalem se pomiče udesno, mijenjajući uzorak protoka. Priključak P hrani priključak B dok se priključak A vraća u spremnik, uvlačeći vaš pokretač.
Ovaj zatvoreni središnji raspored savršeno funkcionira za aplikacije poput podiznih stolova, stezaljki i strojeva za prešanje gdje je držanje položaja važnije od energetske učinkovitosti. Kompromis je u tome što vaša pumpa nastavlja stvarati pritisak čak i kada se ništa ne miče, što stvara toplinu i gubi energiju. Ovaj Rexroth 4WE 10 E obično ćete upariti sa sigurnosnim ventilom kako biste zaštitili svoj sustav.
Aplikacije iz stvarnog svijeta
Proizvodni pogoni koriste regulacijski ventil 4WE 10 E na bezbroj načina. Strojevi za injekcijsko prešanje oslanjaju se na njega kako bi precizno kontrolirali stezanje kalupa. Oprema za tlačno lijevanje koristi ga za precizno pozicioniranje metalnih dijelova. Građevinski strojevi imaju koristi od svoje sposobnosti da zadrže položaj žlice i grane na padinama bez zanošenja.
Ventil se također pojavljuje u pomorskim aplikacijama, opremi za obradu metala i preciznim proizvodnim sustavima. Svaki put kada trebate hidraulički aktuator da ostane pod opterećenjem, dizajn zatvorenog središta ovog Rexroth upravljačkog ventila pruža kontrolu koja vam je potrebna.
Instalacija i montaža
4WE 10 E montira se izravno na podlošku koja odgovara standardu NG10. Ovaj modularni pristup pojednostavljuje instalaciju i zamjenu. Možete naslagati dodatne ventile na vrh pomoću blokova razdjelnika, gradeći kompaktne sklopove ventila koji štede prostor i smanjuju broj crijeva i priključaka koji su vam potrebni.
Dizajn solenoida s mokrom armaturom nudi praktične prednosti. Zavojnica je u ulju, što pomaže u odvođenju topline i smanjuje buku. Možete rotirati sklop zavojnice za 360 stupnjeva kako biste postavili električni konektor gdje god vam je najprikladnije. Ako zavojnica pokvari, možete je zamijeniti bez pražnjenja hidrauličkog sustava, smanjujući vrijeme zastoja.
Električni priključci slijede standard DIN EN 175301-803, sa stupnjem zaštite IP65 ili IP67, ovisno o vašoj konfiguraciji. Opcije napona uključuju 12, 24, 110 i 230 volti za istosmjernu i izmjeničnu struju, s tolerancijom od plus ili minus 10 posto.
Usporedba s drugim opcijama
Kada kupujete usmjereni regulacijski ventil u veličini NG10, naići ćete na alternative od Parkera, Eatona i drugih proizvođača. Serija Parker D3W nudi slične vrijednosti tlaka i protoka, ali se prebacuje sporije, potrebno je oko 110 milisekundi za odgovor. Eaton DG4V-5 odgovara kapacitetu protoka, ali ne navodi tako jasno svoju ciklusnu frekvenciju.
Rexroth 4WE 10 E ističe se svojim bržim vremenom odziva i većom sposobnošću ciklusa. Može podnijeti do 15 000 operacija prebacivanja na sat, što ga čini prikladnim za automatizirane procese velike brzine. Podesiva opcija prigušenja također vam daje veću kontrolu nad brzinom pomicanja ventila, pomažući vam u finom podešavanju ponašanja vašeg sustava.
Cijena uvelike varira ovisno o specifikacijama i mjestu kupnje. Osnovne konfiguracije ovog Rexroth upravljačkog ventila kreću se oko 56 USD, dok verzije s posebnim premazima, prilagođenim naponom ili poboljšanim brtvama mogu premašiti 1200 USD. Naći ćete ih preko službenih Bosch Rexroth distributera, industrijskih opskrbnih kuća i internetskih tržišta. Prilikom kupnje provjerite odgovara li broj modela točno vašim zahtjevima, obraćajući posebnu pozornost na nazivni napon i vrstu kalema.
Održavanje rada
Najveći neprijatelj svakog upravljačkog ventila je kontaminacija. Čestice prljavštine u vašem hidrauličkom ulju uzrokuju zapinjanje kalema, što dovodi do nepravilnog rada ili potpunog kvara. 4WE 10 E treba ulje filtrirano na 10 mikrona, što odgovara razinama čistoće NAS 1638 klase 9 ili ISO 4406 20/18/15.
Redovito održavanje počinje praćenjem ulja. Provjerite promjenu boje, što ukazuje na pregrijavanje ili oksidaciju. Povremeno testirajte viskoznost jer ulje koje je prerijetko ili pregusto utječe na performanse ventila. Zamijenite filtere prema rasporedu i razmislite o ugradnji mjerača tlaka kako biste rano uočili probleme.
Kada se ovaj Rexroth usmjereni regulacijski ventil aktivira, simptomi obično ukazuju na specifične uzroke. Ako se ventil zaglavi, ali radi kada pritisnete ručni prekidač, vjerojatna je kontaminacija. Spaljene zavojnice na izmjeničnim izmjeničnim izmjeničnim strujama često su rezultat prekomjernog protoka koji uzrokuje zapinjanje zavojnice dok je pod naponom, pregrijavajući zavojnicu. Vanjsko curenje obično dolazi od istrošenih brtvi, dok se unutarnje curenje pokazuje kao sporo, spužvasto kretanje pokretača.
Čišćenje ventila zahtijeva brigu. Izvadite ga iz sustava, pažljivo ga rastavite i očistite provrt i kalem WD-40 ili sličnim otapalom. Ispuhajte prolaze komprimiranim zrakom i provjerite ima li istrošenosti ili oštećenja. Zamijenite brtve korištenjem odgovarajućeg kompleta za svoju verziju ventila, imajući na umu da aplikacije na visokim temperaturama trebaju FKM brtve umjesto standardne NBR gume.
Pravljenje pravog izbora
4WE 10 E usmjereni regulacijski ventil ističe se kada je držanje opterećenja važno. Njegov dizajn sa zatvorenim središtem sprječava pomicanje, njegov brzi odziv podržava automatizaciju, a njegova standardizirana montaža pojednostavljuje instalaciju. Modularna konstrukcija omogućuje vam izgradnju složenih upravljačkih krugova u kompaktnim prostorima, a zavojnice s mokrom armaturom nude dug radni vijek uz minimalno održavanje.
Razmotrite energetski kompromis. Taj blokirani središnji položaj drži vašu pumpu opterećenom čak i kada se ništa ne miče, stvarajući toplinu i trošeći energiju. Ako energetska učinkovitost nadmašuje držanje položaja u vašoj primjeni, pogledajte J-tip kalema koji rasterećuje pumpu u neutralnom položaju. Za aplikacije kojima je potreban free float, konfiguracije otvorenog središta tipa H mogle bi bolje funkcionirati.
Pažljivo uskladite svoj električni sustav s ventilom. DC verzije podnose veći protok i brže reagiraju, što ih čini zadanim izborom za većinu industrijskih aplikacija. Napajanje izmjeničnom strujom dobro funkcionira za sporije operacije, ali zapamtite ograničenje protoka od 120 litara po minuti kako biste spriječili oštećenje zavojnice.
Rexroth 4WE 10 E zaslužio je svoje mjesto u industrijskoj hidraulici kroz desetljeća dokazanih performansi. Njegova kombinacija mogućnosti visokog pritiska, brzog odziva i pouzdanog držanja tereta čini ga dobrim izborom za zahtjevne primjene. Održavajte svoje ulje čistim, odaberite pravu konfiguraciju kalema za svoje potrebe, a ovaj usmjereni regulacijski ventil pružit će godine pouzdane usluge. Bilo da mijenjate postojeći ventil ili dizajnirate novi sustav, razumijevanje onoga što čini 4WE 10 E tick pomaže vam da izvučete najviše iz svoje hidrauličke opreme.
