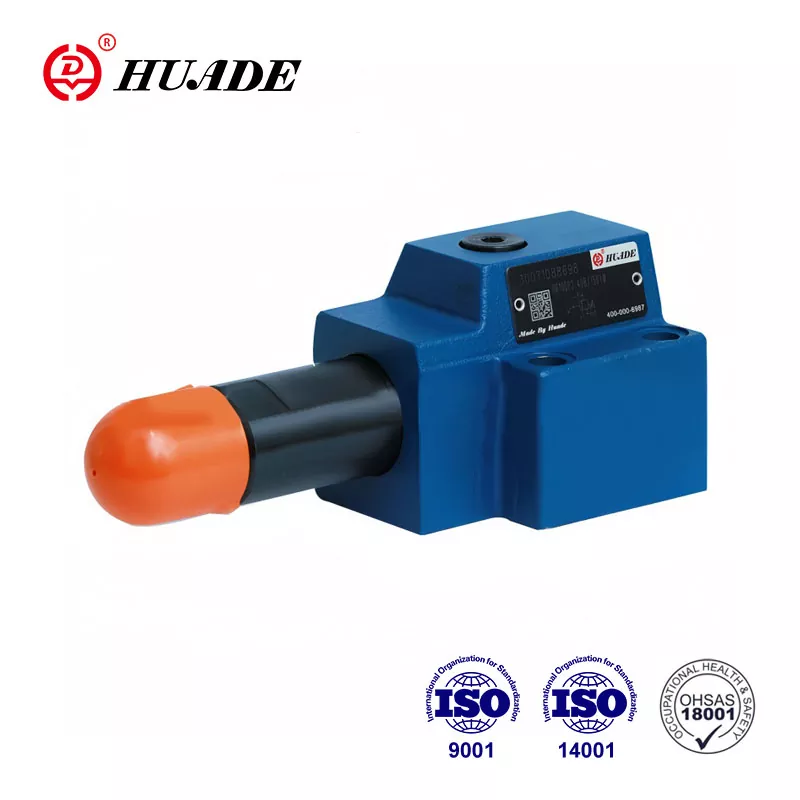

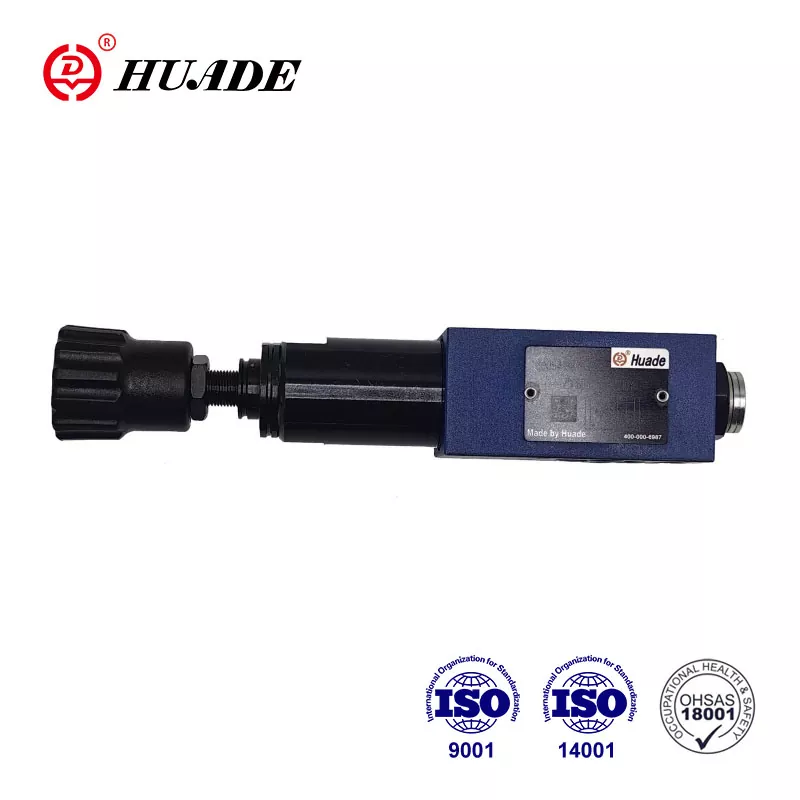

Tip DR 10 DP je redukcijski ventil koji se koristi za regulaciju tlaka. Činjenica da Huade® tlačni ventili mogu zamijeniti iste serijske proizvode koje nudi Rexroth uglavnom je posljedica dugoročne suradnje s Rexrothom. U usporedbi s drugim sličnim markama, Huade® proizvodi su napredniji u tehnologiji i izdržljiviji. Cijene ovih ventila za smanjenje tlaka su relativno niske. Tvornica je nacionalno ključno poduzeće i ima visoku reputaciju u Kini.
|
Maks. radni tlak (priključak P) (MPa) |
do 31.5 |
|
Maks. sekundarni tlak (priključak A) (MPa) |
do 2,5; do 7,5; do 15,0; do 21,0; do 31.5 |
|
Maks. protutlak (priključci T(Y)) (MPa) |
do 16 |
|
Maks. protok (L/min) |
do 80 |
|
Tlačna tekućina Mineralno ulje |
Mineralno ulje (za NBR brtvu) ili fosfatni ester (za FPM brtvu) |
|
Raspon viskoznosti (mm²/s) |
10~800 |
|
Raspon tlačne tekućine i temperature (℃) |
-30 do +80 |
|
Stupanj kontaminacije (um) |
Maksimalni dopušteni stupanj kontaminacije tekućine prema NAS 1638 klasa 9. |
|
Težina (kg) |
cca.3 |
Značajke:
▶ Za montažu na podlošku
▶ 4 raspona tlaka
▶ 4 elementa za podešavanje
. Okretni gumb
. Hex. rukav za glavu sa zaštitnom kapom
. Okretni gumb sa skalom koji se može zaključati
. Okretni gumb sa skalom
▶ S otvorom za manometar
▶ Opcijski nepovratni ventil
▶ Uzorak spajanja prema DIN 24 340, oblik D, ISO 5781 i CETOP - RP 121H
Primjena:
Ventil za smanjenje tlaka tipa DR 6 DP koristi se za smanjenje tlaka u sustavu.
Ventil tipa DR 10 DP je trosmjerni ventil s izravnim upravljanjem, s funkcijom rasterećenja tlaka na strani smanjenog tlaka.
Podešavanje tlaka se vrši pomoću elementa za podešavanje tlaka (1).
U mirovanju, ventil je normalno otvoren, a tekućina može nesmetano teći iz priključka B u priključak A. Tlak u priključku A također je prisutan na kraju kalema (2), preko kontrolne linije (4), nasuprot tlačne opruge ( 3). Kada tlak u priključku A dosegne razinu tlaka postavljenu na opruzi (3), kalem (2) se pomiče u kontrolni položaj i održava tlak u priključku A konstantnim.
Tekućina za upravljanje ventilom uzima se iz otvora A putem kontrolnog bušenja.
Ako tlak u priključku A još više poraste zbog vanjskih sila, kalem (2) se još više pomiče prema tlačnoj opruzi (3).
To uzrokuje otvaranje putanje protoka preko kontrolne površine (5) u kontrolnom kolutu (2) do spremnika (priključak Y). Dovoljna količina tekućine zatim teče u spremnik kako bi se spriječio daljnji porast tlaka.
Opružna komora (6) ispušta se u spremnik izvana preko otvora Y.
Dostupan je dodatni nepovratni ventil (7) koji omogućuje slobodan protok od priključka A do priključka B.
Priključak manometra (8) omogućuje praćenje sekundarnog tlaka.
struktura DR10DP 1- 40B
Simboli DR10 DP
