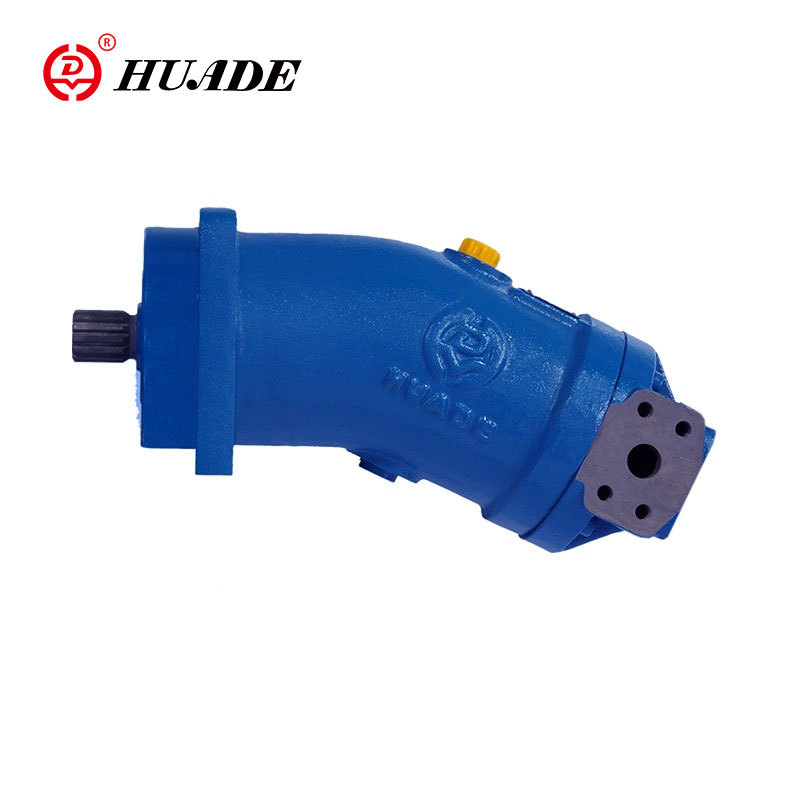

Aksijalni klip fiksna pumpa/motor a2f

Aksijalni klip fiksna pumpa/motor A2F A2F može se koristiti kao pumpa motora u hidrostatskim upravljačkim programima, u otvorenom ili zatvorenom krugu. To je aksijalna klipna jedinica dizajna savijene osi s fiksnim pomakom. Ako se radi kao pumpa, protok A2F pumpe proporcionalan je brzini pogona i pomaka. Ako se radi kao motor, izlazna brzina A2F motora proporcionalna je prepunom volumenu i obrnuto proporcionalna za pomicanje. Izlazni moment se povećava s padom tlaka između strana visoke i niskog tlaka.

Parametar proizvoda aksijalnog klipa Fiksna pumpa/motor A2F

• Veličina: 10-500
• Vrhunski pritisak: do 40MPa
• Krug: Za otvoreni ili zatvoreni krug.
• Dizajn: Aksijalni konusni klip, dizajn savijene osi

▶Ulazni radni tlak

◆Pumpaa

Minimum pressure at ports A or B

P_abs------- 0,08mA

U zatvorenim krugovima tlak u dovodu mora biti između 0,2MPA i 0,6MPA, ovisno o brzini pumpe i hidrauličkoj tekućini viskoznosti

◆Motor

Pritisak u luci A ili B

Nominalni tlak Pn = 35MPa

Vrhunski pritisak P_maksimum= 40MPa

Zbroj pritisaka na portovima A i B ne smije prelaziti 70MPa (pojedinačni tlak s obje strane max. 40MPa)

▶Outlet Operativni tlak

◆Pumpaa

Nominalni pritisak --- P_N= 35MPa

Vrhunski pritisak ----- P_maksimum= 40MPa

Pritisak kućišta

▶Maksimalni dopušteni tlak slučaja (u luci T)

PABS ---- 0,2MPA

▶ Raspon temperature ulja

t_min---- -25 ℃

t_maksimum--- +80 ℃

▶ Raspon viskoznosti

V_min---- (za kratkePeriods) 10 mm²/s

V_maksimum--- (za kratka razdoblja) 1000 mm²/s

▶ Optimalna radna viskoznost

V_odlučiti--- 16-36mm²/s

Značajka proizvoda i primjena aksijalnog klipa fiksna pumpa/motora A2F

Značajke

▶ Rotacijska skupina visokih performansi s dobro provedenim sfernim kontrolnim područjem s prednostima: samocentrična niska periferna brzina, visoka učinkovitost.

▶ Robusni valjani ležajevi traju dugi radni vijek.

▶ pogonska osovina koja može usvojiti radijalno opterećenje.

▶ ISO prirubnica za ugradnju, ujednačena za fiksni pomak.

▶ Pumpe/motori i varijabilni motori iz veličine 55.

▶ Može se koristiti u kombinaciji s vatrom-otporne tekućine.

▶ Niska generacija zvukova.

Prijava

Aksijalni klip Fiksna pumpa/motor A2F široko se koristi u inženjerskim strojevima, strojevima za ugljen, poljoprivrednim strojevima, metalurškoj opremi, strojnim alatima itd.
