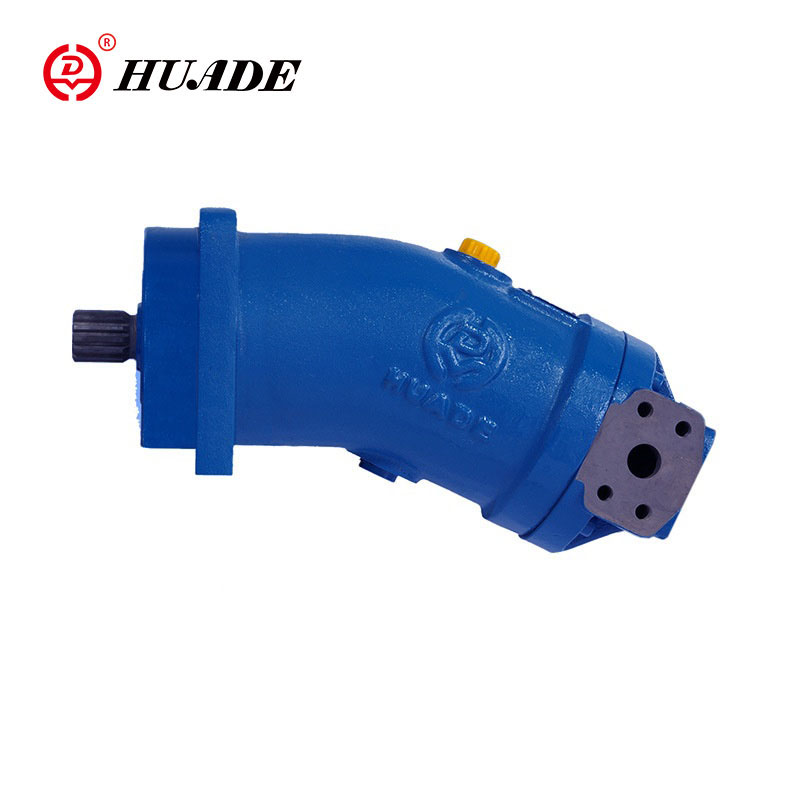

Huade marka A2FO fiksna pumpa prikladna je za hidrostatske pogone u otvorenom krugu. Na temelju koncepta uštede energije i zaštite okoliša, Huade Hydraulic naporno radi na pružanju zelene aksijalne klipne fiksne pumpe. Pumpa serije A2FO ima značajke male veličine, visoke učinkovitosti i uštede energije, što je idealan izbor za kupca.
■Brtva vratila...Dopušteno opterećenje tlakom
▶Vjek trajanja brtve vratila ovisi o brzini aksijalnog klipnog bloka i ispusnom tlaku kućišta (tlak kućišta).
▶Srednji diferencijalni tlak od 2 bara između kućišta i tlaka okoline ne smije se kontinuirano prekoračiti pri normalnoj radnoj temperaturi.
▶Za viši diferencijalni tlak pri smanjenoj brzini pogledajte dijagram.
Dopušteni su trenutni skokovi tlaka (t < 0,1 s) do 10 bara. Životni vijek brtve vratila smanjuje se s povećanjem učestalosti skokova tlaka.
▶Tlak kućišta mora biti jednak ili viši od tlaka okoline.
■Statička karakteristika
♦Veličine od 10 do 200
♦Veličine od 250 do 500
BILJEŠKA:Vrijednosti vrijede za tlak okoline Pabs = 1 bar
■Raspon temperature
▶FKM brtva vratila može se koristiti za temperature odvoda kućišta od -25 ℃ do +115 ℃
▶Za slučajeve primjene ispod -25 °C potrebna je NBR brtva vratila (dopušteno temperaturno područje: -40 °C do +90 °C). Prilikom naručivanja navedite NBR brtvu vratila čistim tekstom. Molimo kontaktirajte nas.
■Smjer protoka
| Smjer vrtnje, gledano na pogonsko vratilo | Smjer strujanja |
| u smjeru kazaljke na satu (R) | S→B |
| suprotno od kazaljke na satu (L) | S→A |
■Dugotrajni ležaj
▶Veličine 250~500
▶Za dug radni vijek i korištenje s HF hidrauličkim tekućinama. Identične vanjske dimenzije kao motor sa standardnim ležajevima. Moguća je naknadna preinaka u dugotrajne ležajeve.
▶Preporuča se ispiranje ležaja i kućišta preko otvora U.
▶Protok ispiranja...preporučeno
| Veličine | 250 | 355 | 500 |
| qvispiranje (L/min) | 10 | 16 | 16 |
| luke | Luka za | Dijagram |
| A,B | Radna luka |
|
| S | Usisni otvor | |
| T | Odvodni otvor | |
| U (veličine 250~500) | Priključak za ispiranje |
Veličine 5~500 Serija 6 Nazivni tlak 400 bara Maksimalni tlak 450 bara
Značajke:
▶ Fiksna crpka s aksijalno suženom klipnom rotacijskom grupom dizajna sa savijenom osi, za hidrostatske pogone u otvorenom krugu
▶ Za korištenje u mobilnim i stacionarnim aplikacijama, protok je proporcionalan brzini pogona i pomaku
▶ Ležajevi pogonskog vratila dizajnirani su za zahtjeve radnog vijeka ležaja koji se obično susreću u ovim područjima
▶ Velika gustoća snage, Male dimenzije, Visoka ukupna učinkovitost, Ekonomičan dizajn, Jednodijelni suženi klip s klipnim prstenovima za brtvljenje
Primjena:
Aksijalno klipna fiksna pumpa A2FO prikladna je za mobilne strojeve ili industrijska polja.
