Kada se pneumatski cilindar pomiče prebrzo ili se muči s klizećim pokretima, rješenje obično leži u pravilnom odabiru i ugradnji ventila za kontrolu protoka. Pneumatski ventil za regulaciju protoka regulira protok komprimiranog zraka za kontrolu brzine pokretača, što ga čini bitnim za svaki automatizirani sustav koji zahtijeva precizno vremensko podešavanje pokreta. Za razliku od svojih hidrauličkih parnjaka, ovi ventili moraju upravljati dinamikom kompresibilne tekućine gdje omjeri tlaka i zvučni uvjeti protoka fundamentalno mijenjaju karakteristike upravljanja.
Kako rade pneumatski ventili za kontrolu protoka
Osnovna funkcija uključuje stvaranje promjenjivog ograničenja u zračnom putu. Dok komprimirani zrak prolazi kroz suženi otvor, energija tlaka pretvara se u kinetičku energiju, stvarajući pad tlaka koji smanjuje brzinu protoka nizvodno. Ali komprimirani zrak ponaša se drugačije od nestlačivih tekućina, uvodeći složenosti koje utječu na stabilnost upravljanja.
Kada zrak teče kroz ograničenje, odnos između tlaka uzvodno ($P_1$) i tlaka nizvodno ($P_2$) određuje režim protoka. Kod umjerenih padova tlaka, protok raste proporcionalno s razlikom tlaka. Međutim, kada omjer tlaka $P_2/P_1$ padne ispod kritične vrijednosti (obično oko 0,528 za zrak), brzina protoka u grlu doseže lokalnu zvučnu brzinu. Ovo stanje, koje se naziva prigušeno strujanje ili zvučno strujanje, predstavlja temeljnu granicu.
U prigušenom protoku, daljnje smanjenje nizvodnog tlaka više ne povećava maseni protok. Protok je efektivno "dosegao" brzinu zvuka kroz tu veličinu otvora. Ovaj fizički fenomen osigurava inherentnu stabilnost pneumatskih sustava.
ISO 6358 standard za ocjenu protokaTradicionalne hidrauličke Cv vrijednosti nisu dovoljne za pneumatske primjene jer se temelje na protoku nestlačive vode. Standard ISO 6358 to rješava s dva parametra:
- Zvučna vodljivost (C):Maksimalni kapacitet protoka u uvjetima prigušenja, izražen u dm³/(s·bar).
- Kritični omjer tlaka (b):Prijelazna točka između podzvučnog i zvučnog protoka (obično 0,2 do 0,5).
Jednadžbe protoka temeljene na ovim parametrima su:
Za prigušeni protok kada $P_2/P_1 \le b$:
$$ Q = C \cdot P_1 \cdot K_t $$Za podzvučni protok kada je $P_2/P_1 > b$:
$$ Q = C \cdot P_1 \cdot K_t \cdot \sqrt{1 - \lijevo(\frac{\frac{P_2}{P_1} - b}{1 - b}\desno)^2} $$Gdje je $K_t$ faktor korekcije temperature.
Unutarnja konstrukcija i komponente

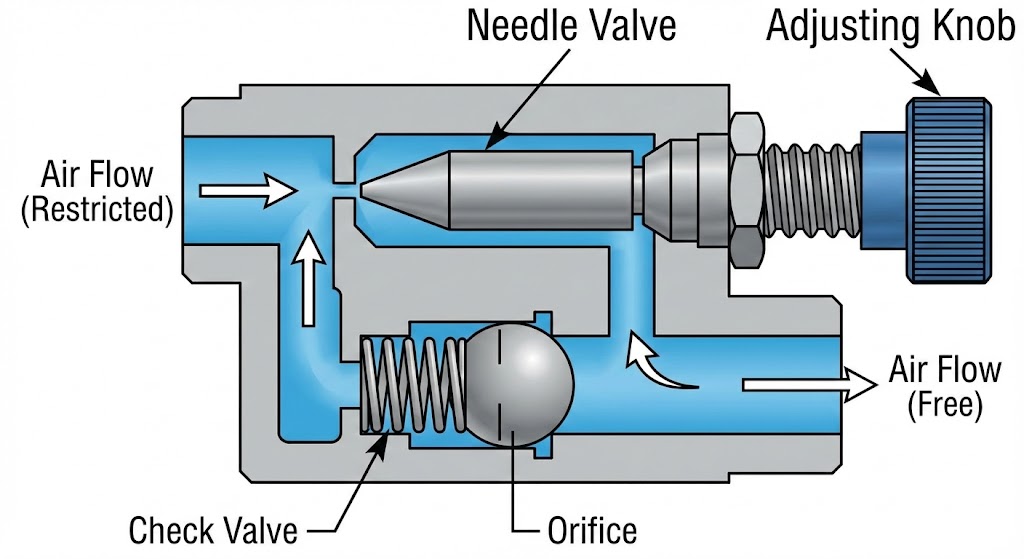

Tipični regulator brzine kombinira dvije funkcije u jednom kompaktnom tijelu: prigušnicu i nepovratni ventil.
Materijali kućišta ventila:Odabir ovisi o okruženju. Mjed s niklom služi općim tvorničkim potrebama, dok anodizirani aluminij smanjuje težinu. Nehrđajući čelik (304/316) neophodan je za područja ispiranja, a inženjerska plastika (PBT) nudi ekonomična rješenja male težine.
Dizajn igličastog ventila:Visokokvalitetni dizajni koriste navoje finog koraka (10-15 okretaja) za preciznu kontrolu u rasponu od 10-50 mm/s. Kut suženja utječe na karakterističnu krivulju—linearni suževi omogućuju proporcionalne promjene, dok jednaki postotni sužavi nude finiju kontrolu na malim otvorima.
Konfiguracija povratnog ventila:Integrirani nepovratni ventil dopušta slobodan protok unatrag. Tipovi usnih brtvi su kompaktni, ali mogu iscuriti pri niskom tlaku; tipovi s kuglicom ili tanjirkom pružaju čvršće zatvaranje, ali zahtijevaju više prostora.
Meter-In vs Meter-Out strategije kontrole
Položaj instalacije bitno utječe na ponašanje sustava. Ova razlika uzrokuje više problema na terenu nego bilo koji drugi aspekt pneumatske kontrole protoka.
Kontrola mjerenja (ograničenje ispušnih plinova)U ovoj konfiguraciji nepovratni ventil dopušta slobodan protok u cilindar dok igla ograničava ispušni zrak koji napušta suprotnu komoru. Princip rada stvara tlačni jastuk. Kako se klip pomiče, ispušni zrak stvara protutlak, poboljšavajući krutost i sprječavajući proklizavanje.
Kontrola ulaza (ograničenje opskrbe)Ovdje igla ograničava dolazni zrak dok ispušni otvori slobodno. To često dovodi do nestabilnog gibanja ("trzanja") jer tlak u opskrbnoj komori pada kada se volumen povećava, uzrokujući zastoj klipa dok se tlak ponovno ne uspostavi.
"Ako ste u nedoumici, izmjerite." Meter-out je zadani izbor za dvosmjerne cilindre. Meter-in trebao bi biti rezerviran samo za cilindre s jednostrukim djelovanjem (povratna opruga) ili posebne aplikacije s mekim pokretanjem.
| Karakteristično | Mjerač (ispuh) | Meter-In (opskrba) |
|---|---|---|
| Glatkoća kretanja | Izvrsno (spriječava klizanje) | Loše (sklon trzanju) |
| Rukovanje teretom | Dobro prigušenje za prekomjerna opterećenja | Opasnost od bježanja s gravitacijskim opterećenjem |
| Stabilnost brzine | Visoko (efekt jastuka) | Varijabilno (ovisi o ponudi) |
| Najbolje aplikacije | Dvosmjerni cilindri | Jednoradni cilindri |
Proces odabira i dimenzioniranja ventila
Pravilno dimenzioniranje sprječava premale ventile koji ograničavaju silu pokretača i predimenzionirane ventile koji žrtvuju razlučivost kontrole brzine.
Počnite izračunavanjem potrebnog protoka na temelju specifikacija cilindra:
$$ Q = \frac{A \cdot L \cdot 60}{t} $$Gdje je $A$ površina klipa (cm²), $L$ je duljina hoda (cm), a $t$ je vrijeme hoda (sekunde).
Pad tlaka:Ograničite pad tlaka na ventilu na 0,5-1,0 bara pri nazivnom protoku. Veće kapi troše energiju; izuzetno niski padovi ukazuju na predimenzioniran ventil s lošom rezolucijom.
Instalacija i rješavanje problema

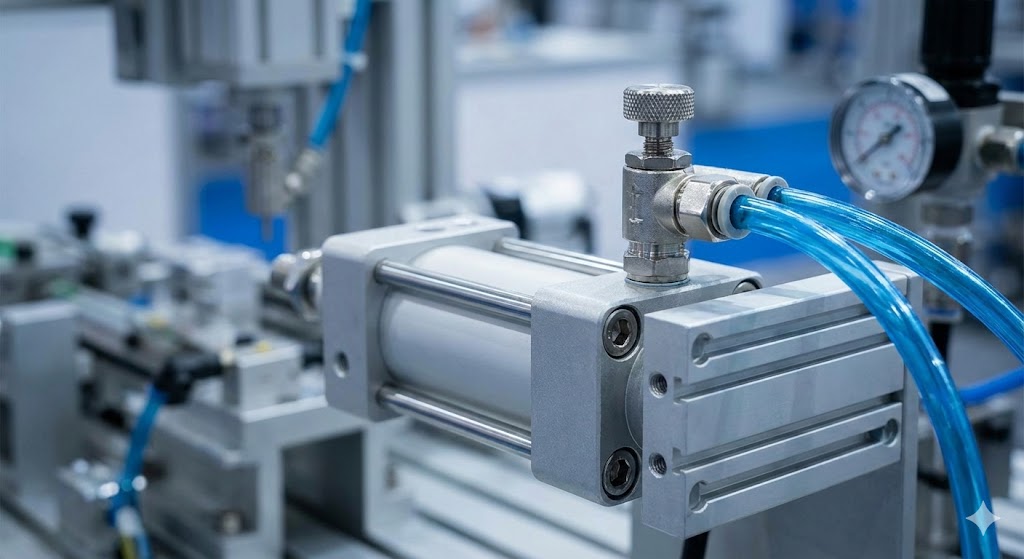

Ugradite ventil za kontrolu protoka što je moguće bliže otvoru cilindra. Duge cijevi stvaraju stlačivi volumen koji djeluje kao zračna opruga, što smanjuje reakciju.
Početna prilagodba:Počnite s otvorenom iglom 3-4 kruga. Ako dođe do proklizavanja, provjerite kontrolu mjerenja. Ako je kretanje prebrzo, zatvarajte postupno u koracima od četvrtine okreta.
| Simptom | Vjerojatni uzrok | Otopina |
|---|---|---|
| Trzajno kretanje (stick-slip) | Meter in kontrola na cilindru s dvostrukim djelovanjem | Ponovno konfigurirajte za mjerenje |
| Brzina se mijenja usred hoda | Fluktuacija opskrbnog tlaka | Ugradite namjenski regulator |
| Nema kontrole brzine | Kontaminacija ili slomljena igla | Pregledajte filtar; zamijeniti ventil |
| Cilindar se pomiče nakon zaustavljanja | Unutarnje curenje povratnog ventila | Zamijenite ventil; provjeriti kontaminaciju |
Održavanje i vijek trajanja
Pneumatski ventili za kontrolu protoka kvalificiraju se kao komponente koje zahtijevaju malo održavanja, ali redoviti pregled sprječava neočekivane kvarove.
U normalnim industrijskim uvjetima s pravilno filtriranim zrakom (minimalno 40 mikrona), kvalitetni ventili isporučuju5-10 godinaradnog vijeka.
Čimbenici koji smanjuju život:
- Dovod kontaminiranog zraka (prepolovljen vijek brtve)
- Ekstremne temperature izvan granica brtvljenja
- Agresivno podešavanje uzrokuje trošenje konca
- Kemijska izloženost (zahtijeva nehrđajući čelik/FKM)
Kako se industrijski sustavi razvijaju, pneumatska kontrola protoka prilagođava se ugradnjom senzora i mrežnim povezivanjem. Dok električni aktuatori u nastajanju nude preciznost, pneumatika je i dalje superiorna za aplikacije s velikim brzinama, kratkim hodom, eksplozivne atmosfere i okruženja ispiranja gdje je potrebna robusna tolerancija na preopterećenje.
