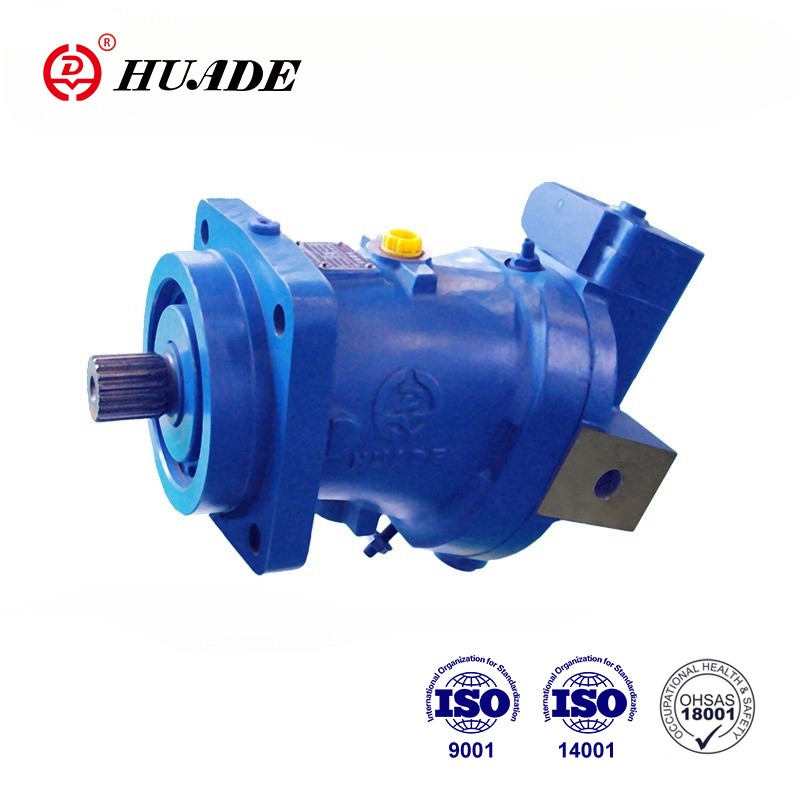

Aksijalno klipni varijabilni motor A6V

Motor promjenjivog obujma A6V dizajniran je posebno za hidrostatske pogone sa sekundarnim upravljanjem. Postavljen je kompletan upravljački sklop za maksimalni raspon zakretanja od Vmax/Vmin=3,47. Huadeov A6V motor naširoko se koristi u hidrauličkom sustavu brodskog kormilara, hidrauličkom sustavu okretne dizalice i hidrauličkom sustavu propelera s podesivim korakom.

Parametar proizvoda varijabilnog aksijalnog klipnog motora A6V

Tehnički podaci

▶Raspon radnog tlaka

Tlak na priključku A ili B:

Nazivni tlak P_n=31,5 MPa

Najviši tlak P_max=35 MPa

Zbroj tlakova na priključcima A i B ne smije premašiti 63 MPa

(Pojedinačni pritisak na bilo kojem priključku max.35MP)

▶Tlak curenja ulja:

Maksimalno dopušteni tlak curenja ulja (na priključku T):

P_trbušnjaci= 0,2 MP

▶ Raspon temperature tekućine:

t_min= - 25 ℃

t_max= +80 ℃

▶Raspon viskoznosti:

V_min=10 mm²/s

V_max=(za kratka razdoblja)1000mm²/s

▶Optimalna radna viskoznost:

V_opt=16-36 mm²/s

▶Preporuka tekućine

Rad Preporučeno

Temperatura stupnja viskoznosti prema DIN51519 rasponu ISO(VG)

Značajka proizvoda i primjena varijabilnog aksijalnog klipnog motora A6V

Značajke:

▶ Veliki raspon upravljanja s hidrostatskim prijenosima.

▶Sekundarna regulacija upravljanja s različitim upravljačkim uređajima

▶ Povećana maksimalna snaga. brzine pri smanjuje kut zakretanja

▶Ušteda zbog mogućnosti korištenja manjih pumpi

▶Uklanja prijenos prijenosa omjera s više brzina.

▶Velika gustoća snage.

▶Opcionalni položaj ugradnje

▶Visoka učinkovitost.

▶Izvrsne startne karakteristike.

▶Niska inercija.

Primjena:

Varijabilni aksijalni klipni motor A6V dizajniran je za otvorene i zatvorene krugove.
