Kako prilagoditi ventil za kontrolu protoka: potpuni vodič

Jeste li ikada gledali kako vaša hidraulička oprema iznenada usporava? Ili ste primijetili da se tlak u vašem vodovodnom sustavu čudno ponaša? Devet puta od deset, krivac je ventil za regulaciju protoka kojem treba posvetiti pozornost. Ako ste se češkali po glavi pitajući se kako fino podesiti ove ključne komponente, na pravom ste mjestu.

Ventili za kontrolu protoka su poput gumba za volumen fluidnih sustava - oni kontroliraju koliko brzo tekućina ili plin teče kroz cijevi. Baš kao i podešavanje tempomata vašeg automobila, ispravno podešavanje ovih ventila može značiti razliku između glatkog rada i skupih kvarova.

Bilo da rješavate probleme s podešavanjem ventila u hidrauličkim sustavima, upravljate protokom vode u industrijskim procesima ili fino podešavate pneumatsku opremu, ovaj cjeloviti vodič će vas provesti kroz sve što trebate znati o sigurnom i učinkovitom podešavanju ventila za kontrolu protoka.

Sadržaj vodiča

01Što je ventil za kontrolu protoka?
02Vrste ventila za regulaciju protoka
03Industrijski standardi i usklađenost
04Alati koji će vam trebati
05Korak po korak vodič za prilagodbu
06Podešavanje specifičnih tipova ventila
07Uobičajeni problemi i rješenja
08Razumijevanje kavitacije
09Održavanje i najbolje prakse

Što je ventil za kontrolu protoka?

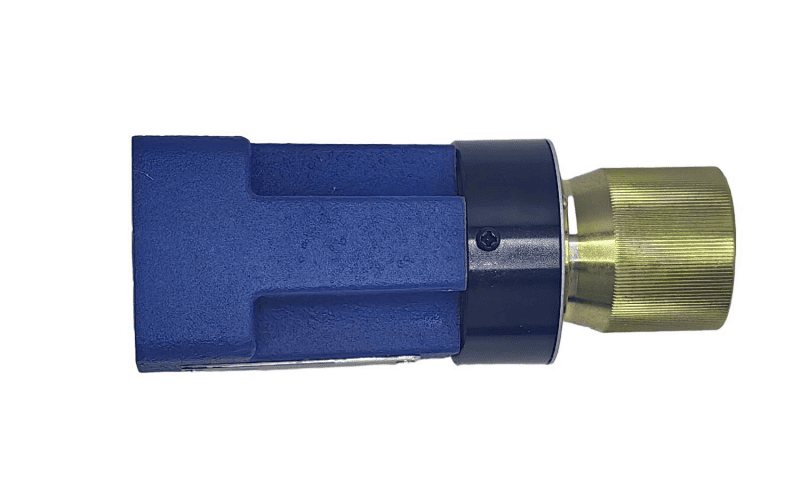

What Is a Flow Control Valve

Ventil za kontrolu protoka je uređaj koji kontrolira koliko tekućine (tekućine ili plina) prolazi kroz cijev ili sustav. Zamislite to kao slavinu u svojoj kuhinji – možete je okrenuti da istječe više ili manje vode. Ali ventili za kontrolu protoka mnogo su precizniji i koriste se u industrijskim sustavima, strojevima i opremi.

Prema Međunarodnom društvu za automatizaciju (ISA), ventili za regulaciju protoka temeljne su komponente u kontroli industrijskog procesa, služeći kao konačni kontrolni elementi koji reguliraju protok tekućine kako bi se održala željena izvedba sustava.^[1]

Zašto su ventili za regulaciju protoka važni

Ovi ventili su ključni jer:

Kontrolirajte brzinu hidrauličkih cilindara i motora
Spriječite oštećenje sustava zbog prevelikog pritiska
Uštedite energiju optimiziranjem protoka
Osigurajte nesmetan rad strojeva
Pomozite u održavanju dosljedne izvedbe

Kada ventil za regulaciju protoka nije pravilno podešen, mogli biste primijetiti:

Oprema radi prebrzo ili presporo
Trzaji ili grubi pokreti u hidrauličkim sustavima
Potrošena energija i veći troškovi
Prijevremeno trošenje komponenti sustava

Vrste ventila za regulaciju protoka

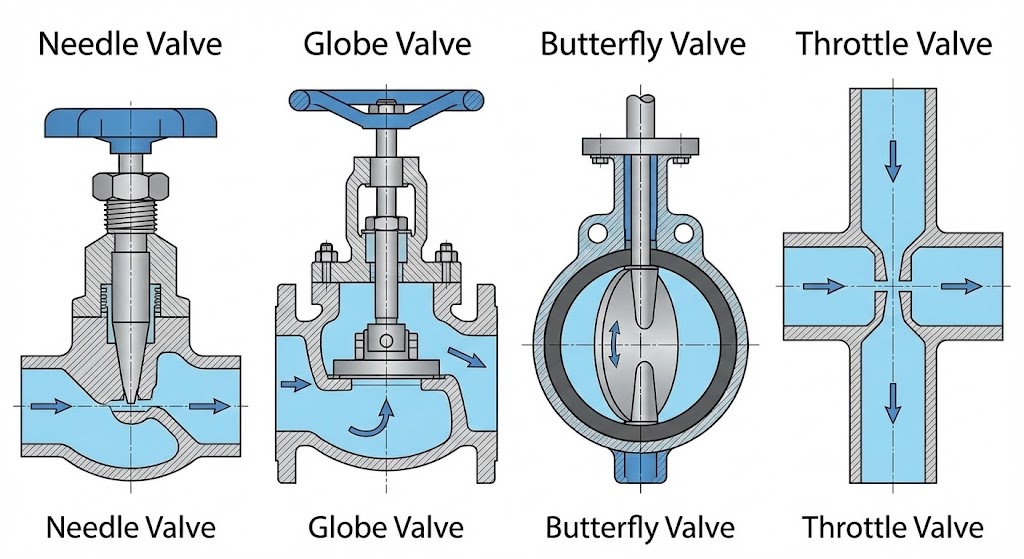

4 Types of Flow Control Valves Diagram

Prije nego što zaronimo u prilagodbe, pogledajmo glavne vrste s kojima ćete se susresti:

Igličasti ventili
Oni koriste šiljastu iglu za kontrolu protoka kroz mali otvor. Izvrsni su za preciznu kontrolu, ali stvaraju veći pad tlaka.
Najbolje za: fino podešavanje protoka u malim sustavima, mješavinama goriva ili osjetljivim primjenama.

Globus ventili
Imaju disk koji se pomiče gore-dolje za kontrolu protoka. Izvrsni su za prigušivanje (postupna kontrola protoka), ali mogu biti glomazni.
Najbolje za: sustave vode, parne aplikacije i situacije u kojima vam je potrebna dobra sposobnost zatvaranja.

Leptir ventili
Oni koriste rotirajući disk za kontrolu protoka. Brzo rade, ali su manje precizni za fina podešavanja.
Najbolje za: velike sustave cijevi, aplikacije za brzo zatvaranje i sustave gdje je prostor ograničen.

Prigušni ventili
Jednostavni ventili koji ograničavaju protok kroz podesivi otvor. Uobičajeno u pneumatskim (zračnim) sustavima.
Najbolje za: Osnovnu kontrolu protoka u zračnim sustavima i jednostavnim hidrauličkim krugovima.

Ventili s kompenziranim tlakom nasuprot nekompenziranim

Ovo je važna razlika koja utječe na to kako ćete prilagoditi svoj ventil:

Nekompenzirani ventili

Kako rade:Protok se mijenja kada se mijenja tlak u sustavu
Prednosti:Jednostavan, pouzdan i isplativ
Protiv:Праверце наяўнасць уцечак падчас планавых праверак
Najbolje za:Sustavi sa stabilnim tlakom

Ventili s kompenzacijom tlaka

Kako rade:Održavajte konstantan protok čak i kada se tlak mijenja
Prednosti:Dosljedna izvedba bez obzira na varijacije tlaka
Protiv:Složeniji i skuplji
Najbolje za:Магчымыя прычыны: зношаныя ўшчыльненні, пашкоджаны корпус клапана

Istraživanje objavljeno u časopisuStrojevipokazuje da ventili za regulaciju protoka s kompenzacijom tlaka koriste unutarnje mehanizme kompenzatora za automatsku prilagodbu varijacijama tlaka, čime održavaju konzistentne brzine protoka u uvjetima dinamičkog opterećenja.^[2]

Industrijski standardi i usklađenost

Prilikom podešavanja ventila za regulaciju protoka, bitno je slijediti utvrđene industrijske standarde. Primarne standardističke organizacije koje upravljaju dizajnom i ispitivanjem ventila uključuju:^[3][4]

ANSI/ISA standardi:Međunarodno društvo za automatizaciju objavljuje seriju standarda ISA-75, koje daju sveobuhvatne smjernice za dizajn, testiranje i izvedbu regulacijskih ventila. Ključni standardi uključuju:
- ANSI/ISA-75.01.01 (Jednadžbe za dimenzioniranje kapaciteta protoka)
- ANSI/ISA-75.05.01 (terminologija upravljačkih ventila)
- Прадухіленне кавітацыі мае вырашальнае значэнне для даўгавечнасці клапана. Эксперты галіны рэкамендуюць некалькі падыходаў:
ISO standardi:Međunarodna organizacija za standardizaciju osigurava globalno priznate standarde kao što su:
- ISO 5208 (ispitivanje tlaka industrijskih ventila)
- ISO 6263 (površine za ugradnju kompenziranih ventila za kontrolu protoka)
- ISO 6403 (Metode ispitivanja ventila za kontrolu protoka i tlaka)
API standardi:Američki institut za naftu uspostavlja standarde koji su posebno relevantni za primjene nafte i plina, uključujući API 598 za inspekciju ventila i postupke ispitivanja.

Ovi standardi osiguravaju sigurnost, pouzdanost i interoperabilnost kod različitih proizvođača ventila i aplikacija.

Alati koji će vam trebati

Prije početka bilo kakvog podešavanja ventila, prikupite ove osnovne alate:

Alat	Svrha
Mjerač protoka	Mjeri stvarni protok tekućine
Manometar	Prati tlak u sustavu
Podesivi ključ	Vrši podešavanja ventila
Sigurnosne matice ili kopče	Sva neobična zapažanja
Sigurnosna oprema	Štiti vas tijekom rada

⚠️ Sigurnost na prvom mjestu: važne mjere opreza

Nikada ne preskačite sigurnosne korake! Rad sa sustavima pod tlakom može biti opasan. Evo što morate učiniti:

Prije nego počnete:

Isključite sustav i otpustite sav pritisak
Pričekajte da se sustav ohladi ako je bio vruć
Nosite zaštitne naočale i rukavice
Imajte kolegu u blizini u slučaju nužde
Pročitajte priručnik za sustav za specifične sigurnosne upute

Postupci zaključavanja/označavanja:

Zaključajte i označite izvore energije kako biste spriječili slučajno pokretanje
Provjerite je li otpušten sav pritisak
Obavijestite ostale radnike o radovima na održavanju

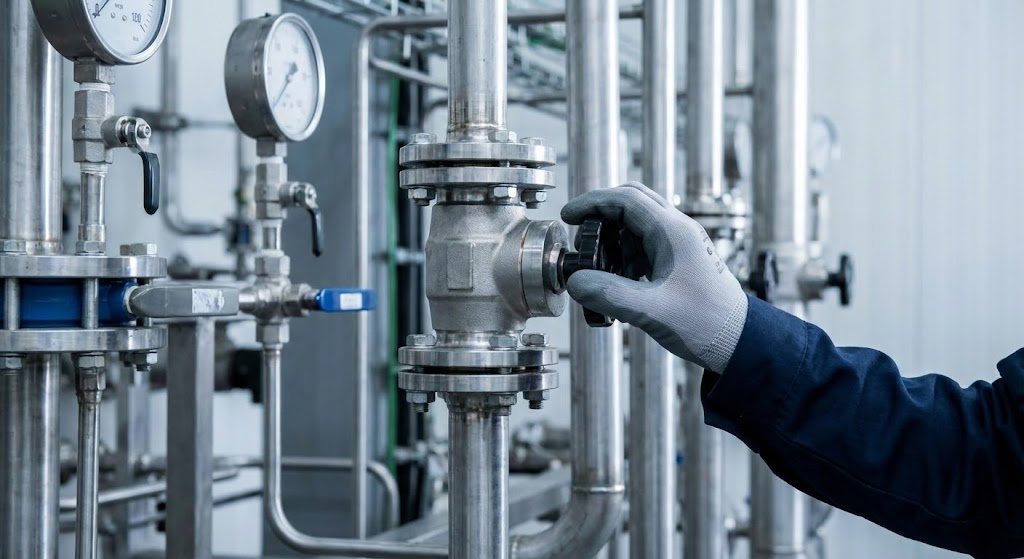

Vodič korak po korak za podešavanje ventila za kontrolu protoka

Korak 1: Pripremite se za prilagodbu

Sigurno isključite sustav prateći odgovarajuće postupke
Odredite svoj ciljni protok prema specifikacijama sustava
Provjerite trenutni položaj ventila i zabilježite postojeće postavke
Ugradite mjerač protoka i manometre ako već nisu prisutni

Korak 2: Osnovni postupak prilagodbe

Počnite s malim prilagodbama - nikada nemojte raditi velike promjene odjednom.

Polako okrećite vijak za podešavanje ili gumb:
- U smjeru kazaljke na satu (zatezanje)= Manji protok
- Suprotno od kazaljke na satu (labavljenje)= Veći protok
Napravite samo 1/8 do 1/4 okreta odjednom
Testirajte sustav nakon svake male prilagodbe

Napomena: ovo je standardni smjer za većinu ventila za regulaciju protoka. Međutim, uvijek provjerite dokumentaciju vašeg ventila, jer neki specijalizirani ventili mogu imati različite smjerove podešavanja.

Korak 3: Pratite i fino ugađajte

Zapalite sustav i gledajte očitanje mjerača protoka
Usporedite ono što vidite s onim što želite - pogađate li cilj?
Napravite sitne izmjene po potrebi - strpljenje je ovdje ključno
Pripazite na te mjerače tlaka kako biste ostali unutar sigurnih granica
Dajte sustavu minutu da se smiri nakon svake prilagodbe - nemojte žuriti!

Nedavna istraživanja o digitalnoj hidrauličkoj kontroli protoka pokazuju da je pravilno vrijeme podešavanja kritično - sustavi zahtijevaju periode stabilizacije između podešavanja kako bi se postigla točna mjerenja protoka.^[5]

Korak 4: Zaključajte svoje postavke i sve dokumentirajte

Nakon što postignete savršen protok, vrijeme je da osigurate tu prilagodbu.

Гэтыя клапаны лягчэй рэгуляваць, таму што яны падтрымліваюць стабільны расход:
Testirajte sve u normalnim radnim uvjetima - ne samo u praznom hodu
Zapišite svoje postavke - vjerujte mi, zahvalit ćete sebi kasnije

Što snimiti:

Početni položaj ventila (okreće se iz zatvorenog)
Postignuti konačni protok
Tlak sustava tijekom rada
Datum prilagodbe
Sva neobična zapažanja

Podešavanje specifičnih tipova ventila

Podešavanje igličastog ventila

Igličasti ventili zahtijevaju dodatnu njegu jer su vrlo osjetljivi:

Potpuno zatvorite ventil okretanjem u smjeru kazaljke na satu dok ne nalegne (nemojte previše zategnuti!)
Otvorite polako okretanjem u smjeru suprotnom od kazaljke na satu
Napravite vrlo mala podešavanja - 1/8 okretaja ili manje
Pažljivo promatrajte mjerač protoka jer se promjene događaju brzo

StrojeviAko podešavate igličasti ventil mješavine goriva, počnite sa siromašnom (manje goriva) i postupno dodajte više dok ne postignete glatki rad. Time se sprječavaju poplave i potencijalna šteta.

pokazuje da ventili za regulaciju protoka s kompenzacijom tlaka koriste unutarnje mehanizme kompenzatora za automatsku prilagodbu varijacijama tlaka, čime održavaju konzistentne brzine protoka u uvjetima dinamičkog opterećenja.

Prigušivač kuglastog ventila

Globusni ventili su lakši za prilagodbe:

Potpuno zatvorite ventil
Otvorite jedan puni krug kao početnu točku
Postupno prilagođavajte dok ne postignete željeni protok

Ovi ventili podnose veće prilagodbe bolje od igličastih ventila.

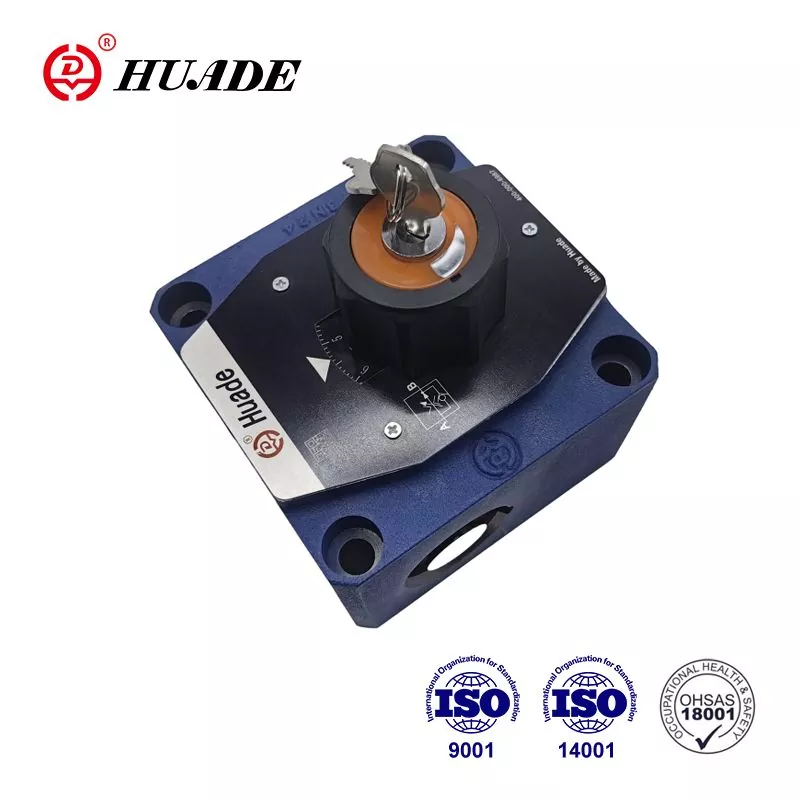

Podešavanje ventila s kompenzacijom tlaka

Ove ventile je lakše prilagoditi jer održavaju dosljedan protok:

Otključajte mehanizam za podešavanje ako ima bravu
Okrenite gumb za podešavanje.
Važno: Provjerite oznaku ventila. Obično u smjeru kazaljke na satu = manji protok, ali neki proizvođači su suprotni.
Unutarnji kompenzator automatski upravlja varijacijama tlaka
Zaključajte postavku kada ste zadovoljni protokom

Kao što je navedeno u istraživanju hidrauličkog sustava, ventili s kompenzacijom tlaka koriste kalemove kompenzatora koji održavaju konstantan protok automatskim prilagođavanjem promjenama tlaka, s mehanizmima prigušivanja kako bi se spriječilo lutanje između pumpe i ventila.^[6]

Podešavanje ventila bez kompenzacije

Ovo zahtijeva više pažnje na tlak u sustavu:

Pratite protok i tlak tijekom podešavanja
Koristite tablice proizvođača kako biste povezali postavke s brzinama protoka
Budite svjesni da će promjene tlaka utjecati na vaš protok
Možda će trebati ponovno podešavanje ako tlak sustava varira tijekom rada

Uobičajeni problemi i rješenja

Problem: Ventil se ne podešava glatko

Mogući uzroci: Prljavština, korozija ili nedostatak podmazivanja
Rješenje: Očistite i podmažite mehanizam za podešavanje

Problem: tok se stalno mijenja (problem zanošenja)

Mogući uzroci: labavi vijak za podešavanje, istrošene komponente, promjene tlaka u sustavu
Rješenje: Još jednom provjerite jesu li sve sigurnosne matice zategnute, zamijenite istrošene dijelove ako je potrebno, razmislite o nadogradnji na ventile s kompenzacijom tlaka za nestabilne sustave

Problem: bučan rad (vrišteći ventil)

Odredite svoj ciljni protok prema specifikacijama sustava
Rješenje: Provjerite je li ventil odgovarajuće veličine za vašu primjenu, smanjite pad tlaka ili postavite antikavitacijski dodatak

Problem: Curenje oko ventila

Mogući uzroci: Istrošene brtve, oštećeno tijelo ventila
Rješenje: Zamijenite brtve ili cijeli ventil ako je tijelo oštećeno

Problem: Spor odgovor na prilagodbe

Mogući uzroci: Začepljeni prolazi, istrošeni unutarnji dijelovi
Rješenje: Očistite ventil iznutra, zamijenite istrošene komponente

Razumijevanje kavitacije u regulacijskim ventilima

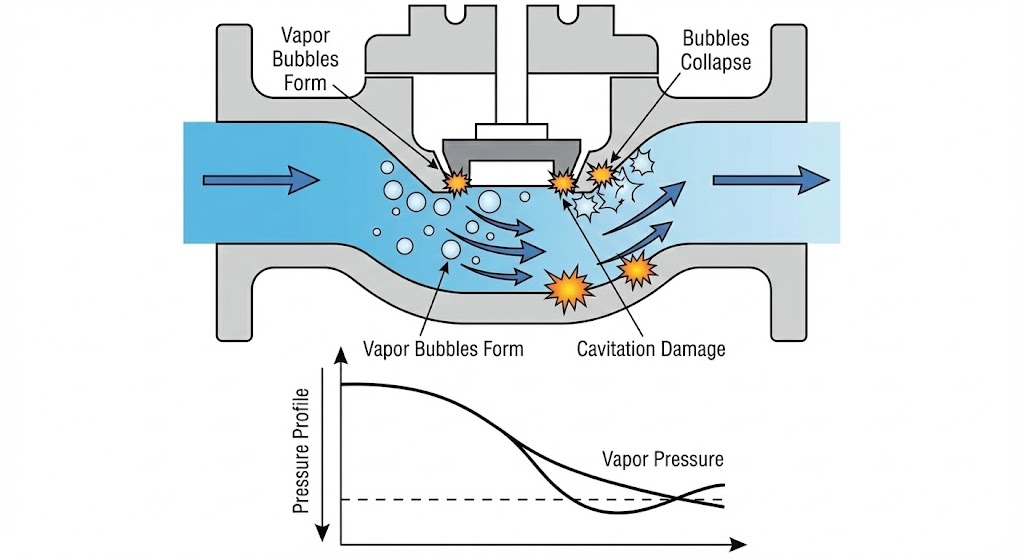

Cavitation in Control Valves

Kavitacija je jedan od najdestruktivnijih fenomena koji utječe na regulacijske ventile. Nastaje kada lokalni tlak u ventilu padne ispod tlaka pare tekućine, uzrokujući stvaranje mjehurića pare. Kada se ti mjehurići naknadno skupe u područjima s višim tlakom, stvaraju udarne valove koji mogu uzrokovati ozbiljna oštećenja unutarnjih dijelova ventila.^[7]

Prema istraživanjima Emersona, kavitaciju karakteriziraju četiri primarna negativna učinka: visoke razine buke (često preko 110 dB), pretjerane vibracije, materijalna šteta zbog rupa i pogoršanje učinkovitosti kontrole protoka.^[8]Oštećenje se obično pojavljuje kao hrapava površina poput pepela na komponentama ventila.

Strategije prevencije

Sprječavanje kavitacije ključno je za dugovječnost ventila. Stručnjaci iz industrije preporučuju nekoliko pristupa:^[9][10]

Ispravna veličina ventila:Provjerite je li ventil odgovarajuće veličine za primjenu kako biste izbjegli pretjerane padove tlaka
Stupanj pada tlaka:Koristite višestruke ventile u nizu ili višestupanjske izvedbe za postupnu raspodjelu pada tlaka
Trim protiv kavitacije:Instalirajte specijalizirani trim s više putanja protoka koji povećavaju koeficijent kavitacije (Xfz)
Dizajn sustava:Postavite ventile na niže nadmorske visine ili u hladnija područja kako biste povećali nizvodni tlak
Izbor materijala:Koristite otvrdnute materijale za komponente ventila izložene kavitaciji

Standard Međunarodne elektrotehničke komisije IEC 60534-8-4 daje detaljne metode za predviđanje stvaranja kavitacije i buke u regulacijskim ventilima.^[11]

Čimbenici koji utječu na rad ventila

Razumijevanje ovih čimbenika pomoći će vam da napravite bolje prilagodbe:

Svojstva tekućine:Guste tekućine (visoke viskoznosti) teku sporije od rijetkih tekućina; promjene temperature utječu na debljinu tekućine; korozivne tekućine mogu zahtijevati posebne materijale ventila.
Istraživanja pokazuju da parametri ventila kao što su promjer jezgre, krutost opruge i promjer otvora za prigušivanje značajno utječu na dinamičke performanse protoka.^[12]
Dizajn sustava:Veličina i raspored cijevi utječu na pad tlaka; odgovarajuća veličina ventila ključna je za dobru kontrolu; podrška i poravnanje sprječavaju mehanički stres.
Radni uvjeti:Fluktuacije tlaka više utječu na nekompenzirane ventile; ekstremne temperature mogu oštetiti komponente ventila; onečišćenje u tekućini može začepiti prolaze ventila.

Savjeti za održavanje za optimalnu izvedbu

Zadaci redovnog održavanja:

Očistite ventil i okolno područje jednom mjesečno
Provjerite ima li curenja tijekom rutinskih pregleda
Podmažite pokretne dijelove prema preporukama proizvođača
Zamijenite filtere kako bi tekućina ostala čista
Kalibrirajte postavke protoka godišnje ili kako je navedeno

Znakovi da vašem ventilu treba pozornost:

Poteškoće s prilagodbama
Nedosljedne brzine protoka
Neuobičajeni zvukovi tijekom rada
Vidljiva curenja ili korozija
Nepravilno ponašanje sustava

Scenariji primjene iz stvarnog svijeta

Oprema za proizvodnju
problem:Brzina hidrauličkog napredovanja vašeg CNC stroja je nedosljedna, što uzrokuje lošu završnu obradu površine
rješenje:Podesite ventil za kontrolu protoka kako biste održali stabilne brzine rezanja, poboljšavajući kvalitetu proizvoda i vijek trajanja alata

HVAC sustavi
problem:Neke sobe su prevruće dok su druge ledene
rješenje:Uravnotežite protok vode kroz krugove grijanja/hlađenja podešavanjem regulacijskih ventila zone

Hidraulični dizači i preše
problem:Trzavi pokreti ili spor rad utječu na produktivnost
rješenje:Fino podesite kontrolu protoka kako biste postigli glatke, dosljedne brzine koje odgovaraju vašim zahtjevima procesa

	Kada pozvati stručnjaka:
Dok mnoge prilagodbe ventila mogu izvršiti operateri, pozovite stručnjaka kada je: ventil dio kritičnog sigurnosnog sustava, niste sigurni u vezi ispravnih postupaka, sustav koristi opasne tekućine, više ventila treba koordinirano prilagodbu ili naiđete na neočekivane probleme tijekom prilagodbe.

Zaključak

Ispravno podešavanje ventila za regulaciju protoka je vještina koja se poboljšava vježbom. Počnite s malim prilagodbama, dajte prednost sigurnosti i nemojte žuriti s procesom. Imajte na umu da je svaki sustav drugačiji, pa ono što radi za jednu aplikaciju možda treba modificirati za drugu.

Ključ uspjeha je razumijevanje vašeg specifičnog tipa ventila, poštivanje odgovarajućih sigurnosnih procedura i industrijskih standarda te postupno prilagođavanje uz praćenje performansi sustava. Uz strpljenje i pažnju posvećenu detaljima, moći ćete optimizirati performanse vašeg sustava i produžiti vijek trajanja vaše opreme.

Držite ovaj vodič pri ruci za referencu i nemojte se ustručavati pogledati priručnik za svoj sustav ili kontaktirati stručnjaka ako niste sigurni oko bilo kojeg postupka. Pravilno podešavanje ventila ulaganje je u pouzdanost i učinkovitost vašeg sustava.

Popis za brzu referencu

Prije početka:

☑ Sustav je isključen i bez tlaka
☑ Sigurnosna oprema uključena
☑ Alati skupljeni
☑ Određen ciljni protok

Tijekom prilagodbe:

☑ Samo male inkrementalne promjene
☑ Pratite protok i tlak
☑ Dopustite sustavu da se stabilizira
☑ Postavke snimanja

Nakon prilagodbe:

☑ Postavke zaključane na mjestu
☑ Sustav testiran u normalnim uvjetima
☑ Dokumentirana izvedba
☑ Planirano održavanje

Upamtite: ako ste u nedoumici, posavjetujte se s iskusnim tehničarom ili proizvođačem ventila za smjernice specifične za vaš sustav. Uvijek se obratite važećim ANSI, ISA i ISO standardima za vašu specifičnu vrstu ventila i primjenu.
