Kada radite s teškim industrijskim strojevima, neophodno je razumjeti kako se struja fluida kreće kroz vaš sustav. U središtu mnogih hidrauličkih sustava velikog protoka nalazi se kritična komponenta koja se naziva upravljački ventil usmjerenog upravljanja, posebno serije WH tvrtke Bosch Rexroth. Ovi ventili možda ne izgledaju impresivno na prvi pogled, ali obavljaju ozbiljan posao u tvornicama i industrijskim okruženjima diljem svijeta.
Što čini usmjerne regulacijske ventile tako važnima
Zamislite upravljački ventil smjera kao prometnog policajca za hidrauličku tekućinu. Njegov glavni zadatak je odlučiti kamo ide tekućina, što izravno kontrolira kretanje vašeg stroja. Bez obzira pokrećete li, zaustavljate se, ubrzavate ili mijenjate smjer hidrauličkog cilindra, upravljački ventil smjera to čini.
Tip WH posebno se odnosi na upravljačko upravljane upravljačke ventile koji koriste hidraulički tlak za kontrolu glavnog protoka. Ovo je važnije nego što mislite. Kada imate posla s velikim protokom i velikim količinama tekućine, jednostavan ventil s izravnim upravljanjem jednostavno nema dovoljno mišića da obavi posao. Sile koje djeluju na veliki kalem ventila su goleme, i tu je pilot rad neophodan.
Bosch Rexroth dizajnirao je svoju seriju WH kako bi se nosio upravo s ovim zahtjevnim situacijama. Ovi ventili mogu upravljati tlakom do 350 bara i protokom koji doseže 1100 litara u minuti. Da to stavimo u perspektivu, govorimo o premještanju dovoljno hidrauličke tekućine za pogon masivnih industrijskih preša, teške opreme za kalupljenje i velikih sustava za rukovanje materijalom.
Kako zapravo rade upravljački ventili serije WH
Ljepota WH upravljačkog ventila leži u njegovom dvostupanjskom dizajnu. Umjesto pokušaja izravnog pomicanja velikog, teškog kalema, sustav koristi mali pilot ventil za kontrolu puno većeg glavnog ventila. To je pojačanje snage na djelu.
Evo kako to funkcionira u praksi. Pilot stupanj koristi malu količinu hidrauličkog tlaka za pomicanje malog kalema ventila. To stvara razliku tlaka koja djeluje na krajeve mnogo većeg glavnog kalema. Ta razlika tlaka stvara dovoljno sile da nadvlada sile tekućine i trenje, dopuštajući glavnom kolutu da promijeni položaj i preusmjeri cijeli protok sustava.
Oznaka WH govori vam da je ovo čisto hidraulička pilotska kontrola. Svi upravljački signali dolaze iz izvora hidrauličkog tlaka, a ne iz električnih solenoida. Zbog toga su WH ventili posebno vrijedni u okruženjima gdje bi električni sustavi mogli biti problematični, poput podvodnih aplikacija, ekstremnih temperatura ili eksplozivnih atmosfera.
Unutar tijela ventila pronaći ćete precizno strojno izrađenu rupu gdje kalem od kaljenog čelika klizi naprijed-natrag. Kalem ima pažljivo dizajnirane utore i utore koji su poravnati s otvorima u tijelu ventila. Kako se kalem pomiče, otvara i zatvara te putove protoka, usmjeravajući tekućinu prema različitim pokretačima ili natrag u spremnik.
Različite konfiguracije za različite potrebe
Smjerni regulacijski ventili dolaze u različitim konfiguracijama, a razumijevanje terminologije pomaže pri odabiru pravog ventila. Brojevi koje vidite u opisima ventila odnose se na broj otvora i položaja.
Četverosmjerni ventil s tri položaja (napisan kao 4/3) ima četiri priključka za tekućinu i tri različita radna položaja. Četiri priključka obično uključuju dovod pumpe, povrat spremnika i dva radna priključka koji se spajaju na vaš aktuator. Tri položaja obično uključuju dva aktivna položaja za pomicanje vašeg cilindra ili motora u bilo kojem smjeru, plus središnji položaj.
Taj središnji položaj važniji je nego što mnogi ljudi shvaćaju. U konfiguraciji zatvorenog središta, sav protok prestaje kada se ventil vrati u središte. Ovo dobro funkcionira s pumpama fiksne zapremine i kada vam je potrebno precizno držanje položaja. Otvoreno središte omogućuje protok crpke da se vrati u spremnik u neutralnom položaju, smanjujući stvaranje topline, ali potencijalno dopuštajući vašem aktuatoru da zaluta pod opterećenjem. Konfiguracije tandemskog središta nude sredinu, rasterećujući pumpu dok blokiraju otvore pokretača.
Serija WH nudi sve ove središnje uvjete i više. Možete naručiti ventile s opružnim centriranjem, gdje opruge guraju kalem natrag u neutralni položaj, ili s centriranjem pod pritiskom, gdje hidraulički pritisak drži kalem u središtu. Za neke primjene potrebne su konfiguracije pomaka opruge ili hidrauličke blokade koje drže kalem u bilo kojem položaju koji mu je zadnji put naređen.
Tehničke specifikacije koje su važne
Kada uspoređujete usmjerene regulacijske ventile, određene specifikacije vam govore što ventil zapravo može učiniti u vašem sustavu. Serija WH pokriva nazivne veličine od NG10 do NG32. Ta nazivna veličina izravno je povezana s protokom koji ventil može podnijeti.
Ventil NG10 može podnijeti 200 do 300 litara u minuti, što odgovara strojevima srednje veličine. Pređite na NG32 i gledate u maksimalni kapacitet protoka od 1100 litara u minuti. Ova veća veličina je ono što biste odredili za najveće industrijske preše ili proizvodnu opremu velike brzine.
Maksimalni radni tlak od 350 bara svrstava WH ventile u kategoriju visokih performansi. Mnogi industrijski sustavi rade na 200 do 250 bara, tako da taj dodatni kapacitet tlaka osigurava sigurnosnu granicu i omogućuje ventilu rad u najzahtjevnijim krugovima.
Svi WH usmjerni regulacijski ventili montiraju se prema ISO 4401 standardima. Ova međunarodna norma točno definira gdje se nalaze priključci i kako se strojno obrađuje površina za montiranje. Zašto je ovo važno? Jer to znači da potencijalno možete zamijeniti Bosch Rexroth ventil za Parker ili Eaton ekvivalent bez mijenjanja razdjelnika ili vodovoda. Ova standardizacija štedi ogromne količine vremena i novca u dizajnu i održavanju sustava.
Ventili rade s mineralnim uljem ili hidrauličkim tekućinama od fosfatnog estera u temperaturnom rasponu od minus 30 do plus 80 stupnjeva Celzijusa. Ovaj široki radni prozor pokriva većinu industrijskih okruženja bez potrebe za posebnom temperaturnom kompenzacijom.
Primjene u stvarnom svijetu gdje WH Valves Excel
Uđite u bilo koje teško proizvodno postrojenje i vjerojatno ćete pronaći usmjerene regulacijske ventile serije WH na djelu. Čeličane ih koriste za upravljanje masivnim prešama za oblikovanje. Pogoni za injekcijsko prešanje oslanjaju se na njih za sustave stezanja velike sile koji drže kalupe zatvorene pod ekstremnim pritiskom.
Veliki alatni strojevi predstavljaju još jednu uobičajenu primjenu. Kada CNC obradni centar treba brzo pozicionirati teški stol ili stegnuti obradak, WH upravljački ventil pruža odlučnu, snažnu potrebnu akciju prebacivanja. Sposobnost ventila da se nosi s velikim protokom znači da se ti pokreti odvijaju brzo, smanjujući vrijeme ciklusa i povećavajući produktivnost.
Oprema za rukovanje materijalom poput hidrauličnih dizala i platformi za podizanje također ima koristi od WH tehnologije. Ove primjene zahtijevaju pouzdanost iznad svega ostalog, a jednostavan, robustan dizajn pilot upravljanog upravljačkog ventila pruža upravo to.
Ono što ventile WH čini posebno prikladnima za ove primjene je njihova tolerancija na manje od savršene radne uvjete. Industrijski hidraulički sustavi često ne mogu održavati ultra čiste uvjete tekućine koje zahtijevaju sofisticiraniji proporcionalni ventili. WH ventili rade pouzdano s čistoćom hidrauličke tekućine oko ISO 4406 20/18/15, dok će proporcionalni ventili možda trebati 19/16/13 ili bolje. Ta razlika u zahtjevima za filtriranjem izravno se prevodi u niže operativne troškove i dulje servisne intervale.
Usporedba WH ventila s konkurencijom
Tržište industrijskih regulacijskih ventila uključuje nekoliko velikih igrača izvan Bosch Rexrotha. Eatonov Vickers odjel nudi seriju DG3V-10 za hidraulički pilotski rad i DG5V-10 za solenoidni pilotski rad. Oni se izravno natječu s WH i WEH ventilima, nudeći slične kapacitete protoka i nazivne tlakove.
Parker Hannifin proizvodi velike probno upravljane ventile u svojoj seriji D81VW i široj liniji D-serije. Kao i drugi, ovi ventili su u skladu sa standardima za montažu ISO 4401 i daju usporedive performanse.
Zanimljiva stvar u ovom konkurentskom krajoliku je koliko su vrhunske specifikacije postale slične. Sva tri glavna proizvođača nude ventile za tlak od 350 bara i protok od 1100 litara u minuti. Svi slijede iste standarde za montažu. Ova konvergencija odražava tržišne zahtjeve za zamjenjivošću i stvorila je situaciju u kojoj se konkurencija više događa na sekundarnim čimbenicima kao što su vrijeme isporuke, tehnička podrška i specifične opcije konfiguracije, a ne na čistim ograničenjima performansi.

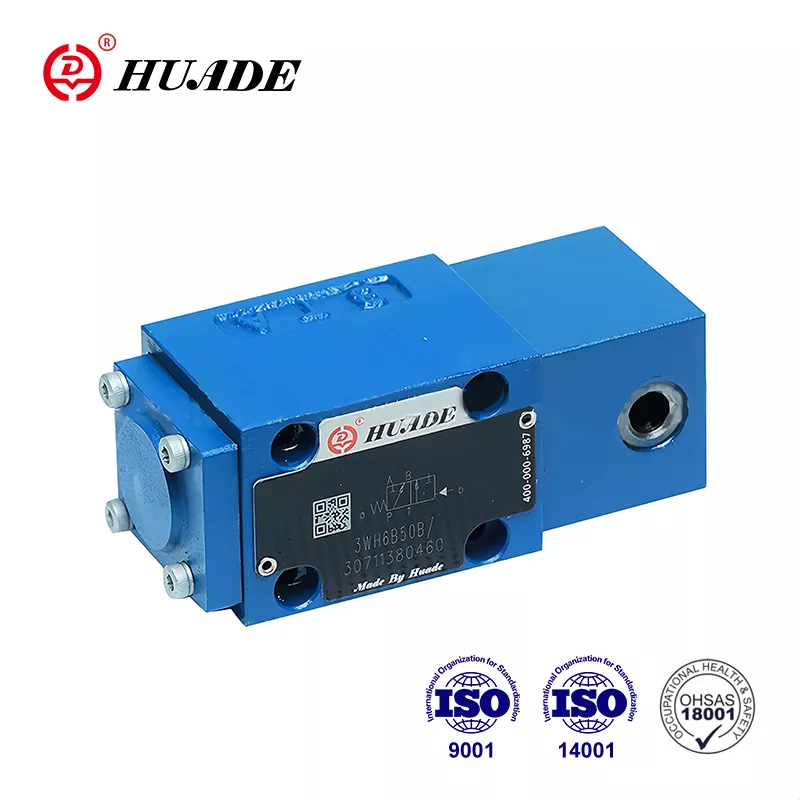

Azijski proizvođači također su ušli na tržište s ISO 4401 kompatibilnim ventilima. Tvrtke poput Huade i Shanghai Lixin nude WH-kompatibilne proizvode po konkurentnim cijenama, posebno privlačne kupcima u regijama koje se brzo industrijaliziraju. Iako ove alternative možda neće imati istu prepoznatljivost robne marke, slijede iste osnovne principe dizajna i standarde ugradnje.
Razmatranja održavanja i uobičajeni problemi
Jedna značajna prednost usmjerenih regulacijskih ventila serije WH je njihov relativno jednostavan profil održavanja. Za razliku od sofisticiranih proporcionalnih ventila sa svojim uskim tolerancijama i složenim sustavima povratne sprege, tradicionalni pilotski ventili prilično su popustljivi.
Najčešći način kvara je zapinjanje kalema, obično uzrokovano onečišćenjem hidrauličke tekućine. Sitne čestice mogu se nakupiti u malim razmacima između kalema i provrta, sprječavajući glatko kretanje. Redovite izmjene tekućine i odgovarajuća filtracija sprječavaju većinu ovih problema.
Unutarnje curenje se razvija tijekom vremena jer normalno trošenje povećava zazor između kalema i provrta. To se očituje kao sporije brzine pokretača, smanjena sila i povećano stvaranje topline. Kada unutarnje curenje postane prekomjerno, jedino pravo rješenje je zamjena ventila. Trošak ponovne izrade obično premašuje trošak novog ventila za većinu veličina.
Vanjsko curenje iz brtvi ili priključaka fitinga obično je lakše riješiti. Mnoge brtve se mogu zamijeniti bez specijaliziranih alata. Međutim, ako je sam kalem oštećen u području brtvljenja, zamjena postaje neophodna.
Upravljački opskrbni tlak zaslužuje posebnu pozornost na WH ventilima. Budući da pilotski krug kontrolira položaj glavnog kalema, svi problemi s upravljačkim tlakom izravno utječu na funkciju ventila. Bilo da koristite unutarnje pilot napajanje iz glavne pumpe ili vanjsko pilot napajanje iz zasebnog izvora, taj tlak mora ostati stabilan i primjeren za pouzdano prebacivanje stupnjeva prijenosa.
Početna cijena kvalitetnog upravljačkog ventila može se činiti značajnom. Bosch Rexroth sklopovi srednje klase mogu koštati oko 450 dolara, a veće ili složenije konfiguracije koštaju više. Međutim, ukupni trošak vlasništva uvelike ovisi o pouzdanosti i vijeku trajanja. WH ventili zarađuju godinama pouzdanog rada uz minimalnu pažnju.
Budućnost tehnologije usmjerenog upravljanja
Industrija hidrauličkih ventila ne miruje. Dva glavna trenda preoblikuju krajolik, iako ni jedan još nije učinio ventile u stilu WH zastarjelima.
Proporcionalni usmjereni regulacijski ventili nude kontinuirano promjenjivu kontrolu protoka umjesto jednostavnog uključivanja i isključivanja. Variranjem ulaznog signala možete precizno kontrolirati brzinu i silu pokretača. Ovo donosi značajne prednosti za aplikacije koje zahtijevaju glatko kretanje ili točno pozicioniranje. Međutim, proporcionalni ventili zahtijevaju mnogo čišću hidrauličku tekućinu, zahtijevaju redovitu kalibraciju i općenito koštaju više za kupnju i održavanje.
Digitalna hidraulika predstavlja temeljniju promjenu u pristupu. Umjesto upotrebe analognih ventila poput serije WH ili proporcionalnih ventila, digitalni hidraulički sustavi koriste nizove ventila za brzo uključivanje i isključivanje. Brzim pulsiranjem ovih ventila, sustav može postići preciznu kontrolu koja se može mjeriti ili nadmašiti proporcionalne ventile, a istovremeno zadržati jednostavnost i robusnost on-off komponenti.
Digitalna hidraulika obećava velike uštede energije eliminacijom mnogih gubitaka zbog prigušenja koji su svojstveni tradicionalnim sustavima. Tehnologija također pruža ugrađenu redundanciju jer više malih ventila može kompenzirati ako jedan zakaže. Troškovi proizvodnje mogli bi značajno pasti kada se količine povećaju, budući da je digitalne ventile jednostavnije proizvesti od preciznih proporcionalnih ventila.
Unatoč ovim napretcima, tradicionalni WH usmjereni regulacijski ventili zadržavaju važne prednosti. Zahtijevaju manje sofisticiranu upravljačku elektroniku, podnose kontaminaciju bolje od proporcionalnih ventila i neprimjetno se integriraju u postojeće sustave izgrađene oko standarda ISO 4401. Za aplikacije koje zahtijevaju robusno prebacivanje velikog protoka bez kontinuirane kontrole, WH ventili ostaju najisplativije rješenje.
Bosch Rexroth prepoznaje ove konkurentske pritiske i razvio je svoju strategiju povezane hidraulike. Ovaj pristup dodaje senzore i digitalna sučelja tradicionalnim hidrauličkim komponentama, dovodeći ih u okruženja Industrije 4.0 bez potrebe za potpunim redizajnom sustava. WH ventil s integriranim senzorima tlaka i nadzorom položaja može pružiti dragocjene podatke za prediktivno održavanje dok još uvijek obavlja svoju osnovnu funkciju prebacivanja.
Odabir pravog ventila
Odabir između tradicionalnog WH usmjerenog regulacijskog ventila i novijih tehnologija ovisi o vašim specifičnim zahtjevima primjene. Za nove sustave koji zahtijevaju preciznu kontrolu brzine ili složene profile gibanja, proporcionalni ventili ili digitalna hidraulika imaju smisla unatoč višim troškovima i zahtjevima za održavanje.
Za zamjenske dijelove u postojećim sustavima WH ventili obično predstavljaju najpraktičniji izbor. Oni se uklapaju u standardne ISO 4401 obrasce za montažu, rade s postojećim pilot krugovima i pružaju dokazanu pouzdanost. Usmjerite svoj odabir dobavljača na tvrtke koje nude dobru tehničku podršku i specifične opcije konfiguracije koje su vam potrebne, poput podesivih vremena prebacivanja ili centriranja tlaka.
Kada je kontrolu kontaminacije teško ili nemoguće postići, tradicionalni upravljani usmjereni ventili jasno nadmašuju proporcionalne alternative. Industrije poput rudarstva, šumarstva i rušenja često spadaju u ovu kategoriju. Veći unutarnji zazori i jednostavniji dizajn ventila WH toleriraju uvjete koji bi brzo uništili sofisticiranije kontrole.
Ključ je u usklađivanju tehnologije ventila sa stvarnim potrebama sustava umjesto automatskog odabira najnovije opcije. Smjerni regulacijski ventili serije WH ostali su u proizvodnji desetljećima jer učinkovito rješavaju stvarne probleme. Nastavit će opsluživati industrijske sustave sve dok postoje aplikacije koje cijene jednostavnost, robusnost i kapacitet velikog protoka u odnosu na kontinuiranu varijabilnu kontrolu.
Razumijevanje kako ovi ventili rade, što rade dobro i gdje bi alternative mogle poslužiti bolje pomaže vam u donošenju informiranih odluka za vaše specifične hidraulične sustave. Bilo da održavate postojeću opremu ili projektirate nove instalacije, WH usmjereni regulacijski ventil zaslužuje razmatranje kao dokazano, pouzdano rješenje za aplikacije upravljanja tekućinom velike snage.
