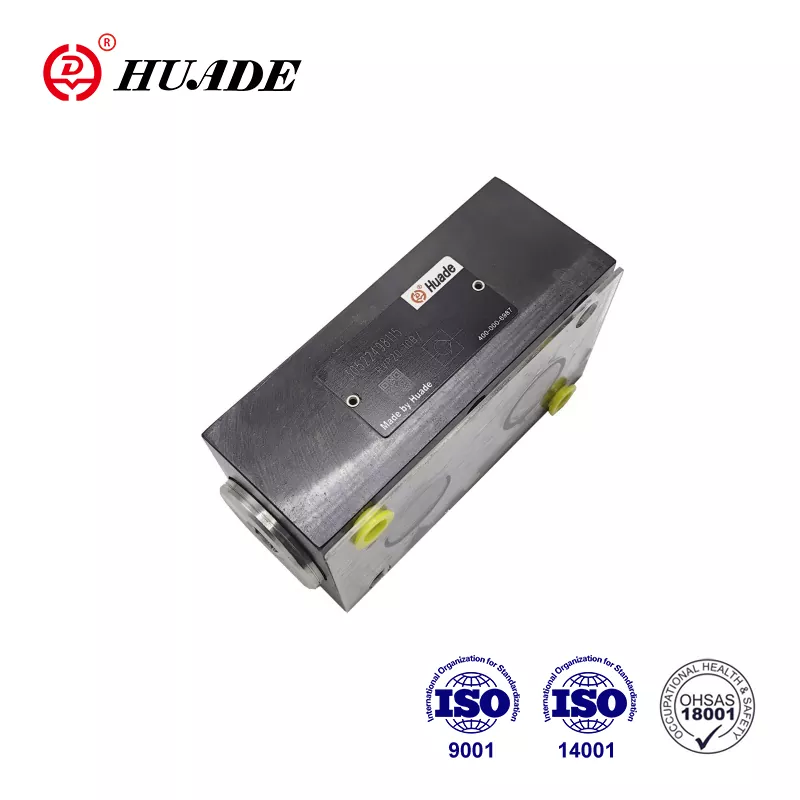

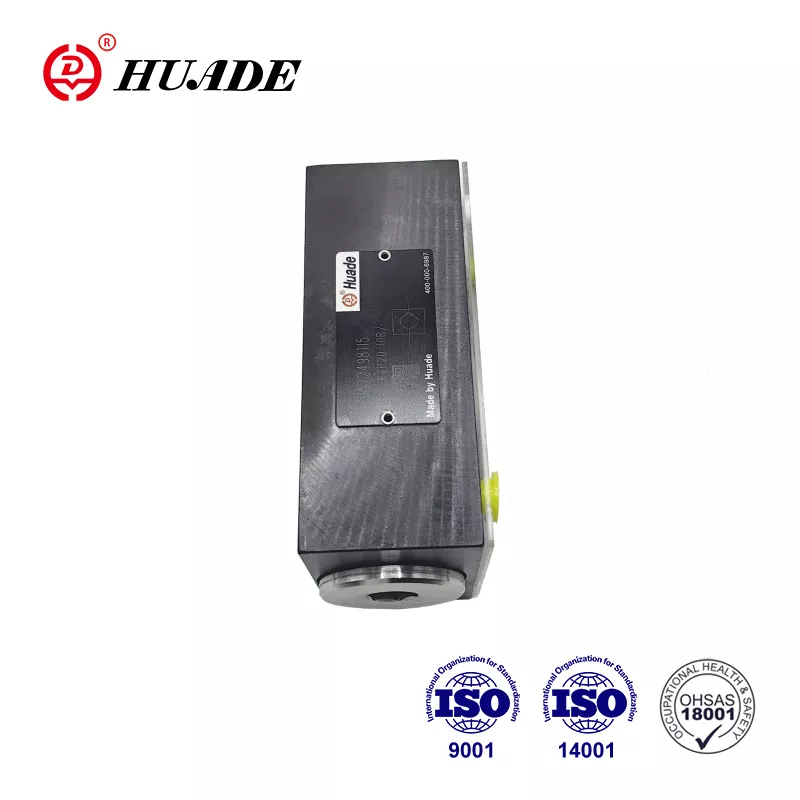

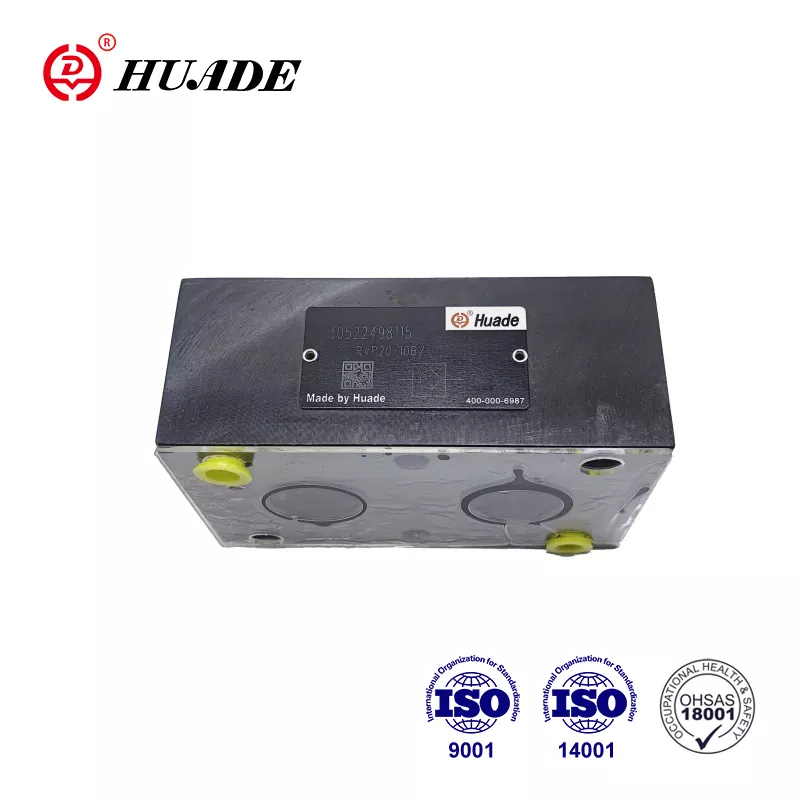

Provjerite ventil RVP 20

Suradnja s Rexrothom po drugi put 1995. godine, Huadeov ventil za provjeru visokih performansi RVP 20 može u potpunosti zamijeniti isti tip ventila koji nudi Rexroth. Cijena je razumnija. Sav Huade® Check Valve RVP 20 imaju jednogodišnje jamstvo. Tvornica je prošla ISO9001, ISO14001 i ISO45001. HUADE® kontrolni ventili naširoko se koriste u inženjerskim i građevinskim strojevima, metalurgiji, strojnim alatima itd. Ovo je stara marka u Kini.

Parametar proizvoda RVP 20

Značajka proizvoda i primjena kontrolnog ventila RVP 20

Značajke:

▶ Podplatna veza

▶ Zatvaranje bez curenja u jednom smjeru

Prijava:

RVP za kontrolni ventil 20 uglavnom se koristi na izlazu crpke kao ventil stražnjeg tlaka i zaobilaznog ventila.

Pojedinosti o proizvodnji RVP -a za provjeru 20

RVP 20 kontrolni ventil ima zadatak, po mogućnosti zatvaranje protoka protoka u jednom smjeru i omogućavanje slobodnog protoka u suprotnom smjeru. Dijagram strukture je sljedeći. U osnovi se sastoji od kućišta (1), poppeta (2) Kompresijske opruge (3) i proljetnog sjedala (4). Stroj poppeta (2), koji se vodi na vanjskom promjeru, ograničen je mehaničkim zaustavljanjem. Ugrađena opruga kompresije (3) podržava pokret za zatvaranje. Nadalje, opruga kompresije (3) drži poppet (2) u zatvorenom položaju, čak i kad nema protoka kroz ventil.

Simbol

Dijagram strukture

①USING ②POPPET ③SPRING ④SPRING SEAT

Obavijest o kontrolnom ventilu RVP 20

1. Tekućina se mora filtrirati. Minimalna finoća filtra je 20 ㎛.

2. Spremnik mora biti zapečaćeno i na ulaz zraka mora biti ugrađen filter zraka.

3. Proizvodi bez podloge prilikom napuštanja tvornice, ako ih treba, molimo vas da naručite posebno.

4. Vijci za pričvršćivanje ventila moraju biti visoka razina intenziteta (klasa 10.9). Odaberite i koristite ih prema parametru navedenom u uzorku knjige.

5. hrapavost površine povezane s ventilom potrebna je na 0,8.

6. Površinska završna obrada parenja potrebna je na 0,01/100 mm.
