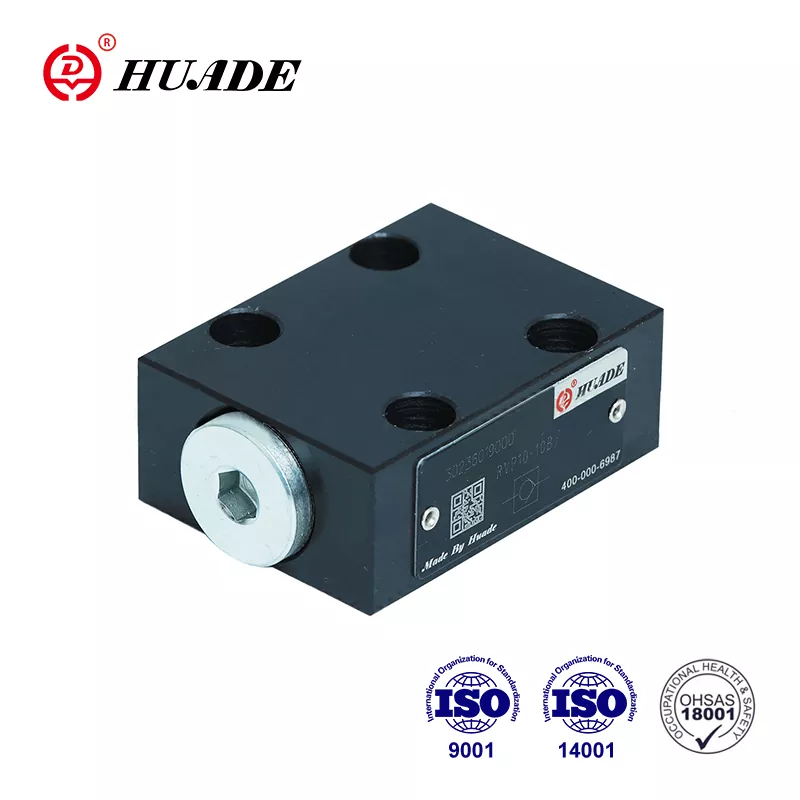

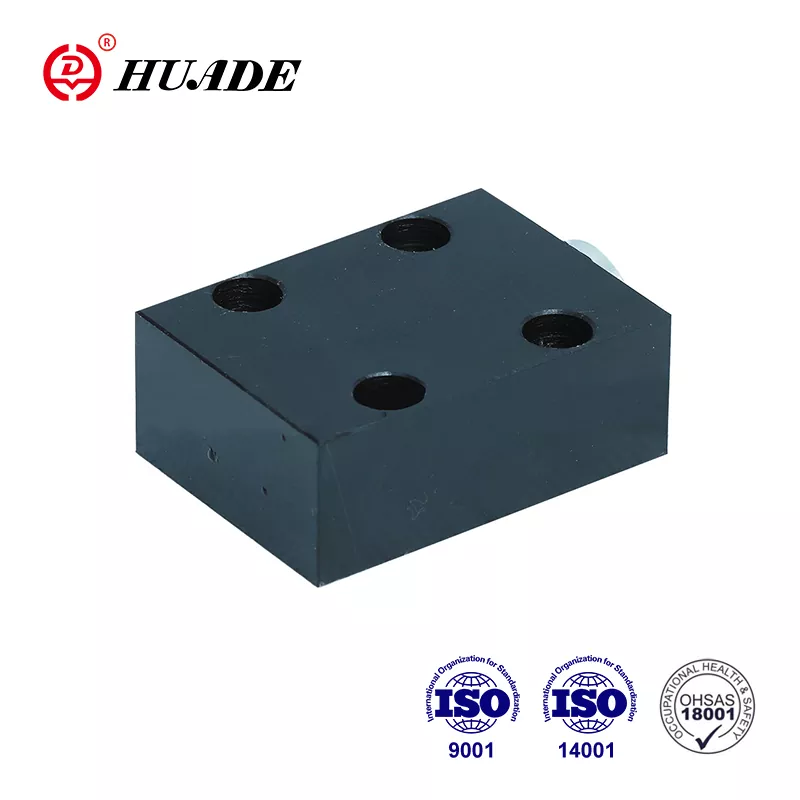

Kao vodeći kineski proizvođač tehnologije hidrauličkog prijenosa i upravljanja, povratni ventil vrhunske kvalitete Huade® RVP 8 može u potpunosti zamijeniti seriju RVP 8 koju nudi Rexroth. Cijena je razumnija. Tvornica je prošla ISO9001, ISO14001 i OH SAS18001. Huade® hidraulički nepovratni ventili imaju vrhunske performanse i već su popularni među kineskim potrošačima. Huade® hidraulički ventili naširoko se koriste u inženjerskim i građevinskim strojevima, metalurgiji, alatnim strojevima itd. Svi će proizvodi proći stroga testiranja prije nego napuste tvornicu. Jamčimo kvalitetu svakog povratnog ventila godinu dana. Tijekom jamstvenog roka popravak je besplatan.
|
Tehnički podaci |
|||||||||
|
Veličina |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Radni tlak, max (MPa) |
31.5 |
||||||||
|
Tlak otvaranja (MPa) |
0.05 |
||||||||
|
Tlačna tekućina |
mineralna ulja ili fosfatni ester |
||||||||
|
Raspon temperature fluida pod pritiskom（℃） |
-30～+80 |
||||||||
|
Raspon viskoznosti (mm2/s) |
2,8~500 |
||||||||
|
Položaj za fiksiranje |
neobavezan |
||||||||
|
Težina (kg) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
Značajke:
▶ Spoj ploče
▶ Zatvaranje bez curenja u jednom smjeru
Primjena:
Nepovratni ventil RVP 8 uglavnom se koristi na izlazu iz crpke kao protutlačni ventil i premosni ventil.
Nepovratni ventil RVP 8 ima zadatak, po mogućnosti, zatvoriti protok bez propuštanja u jednom smjeru i omogućiti slobodan protok u suprotnom smjeru. U osnovi se sastoji od kućišta (1), tanjira (2), tlačne opruge (3) i opružno sjedalo(4). Hod tanjira (2), koji se vodi na svom
vanjski promjer, ograničen je mehaničkim graničnikom. Ugrađena tlačna opruga (3) podupire pokret zatvaranja. Nadalje, kompresijska opruga (3) drži ručicu (2) u zatvorenom položaju čak i kada nema protoka kroz ventil.
Simbol
Dijagram strukture
①Kućište ②Kuća ③Opruga ④Sjedište opruge
1. Tekućina mora biti filtrirana. Minimalna finoća filtera je 20 ㎛.
2. Spremnik mora biti zatvoren, a filtar za zrak mora biti instaliran na ulazu za zrak
3. Proizvodi bez podloške kada napuštaju tvornicu, ako su potrebni, naručite posebno.
4. Vijci za pričvršćivanje ventila moraju biti visoke razine intenziteta (klasa 10.9). Odaberite ih i koristite prema parametrima navedenim u knjizi uzoraka
5. Hrapavost površine povezane s ventilom mora biti 0,8/
6. Površinska obrada spojnog dijela potrebna je na 0,01/100 mm.
