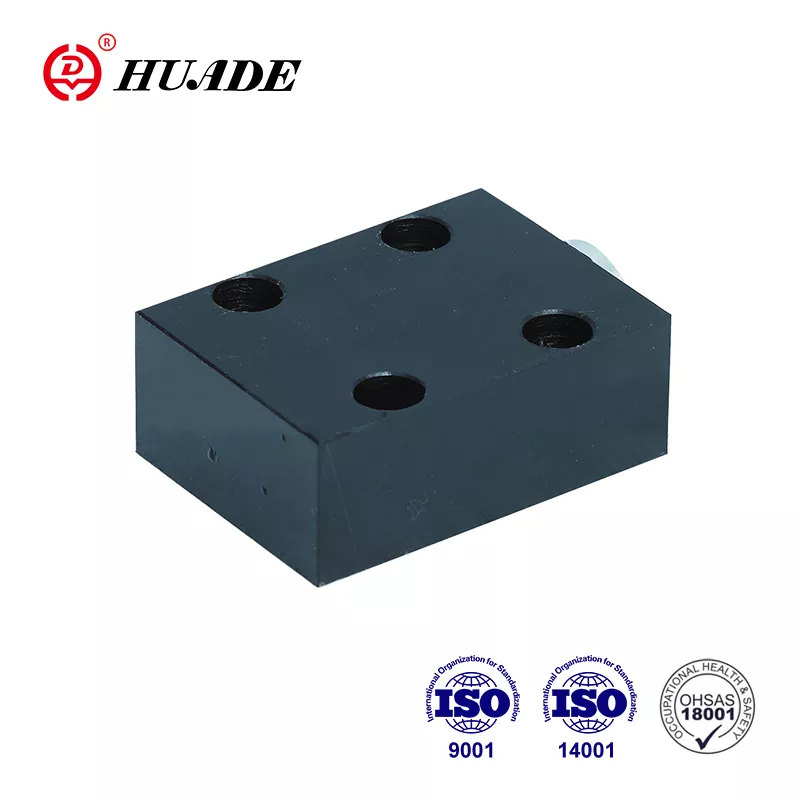

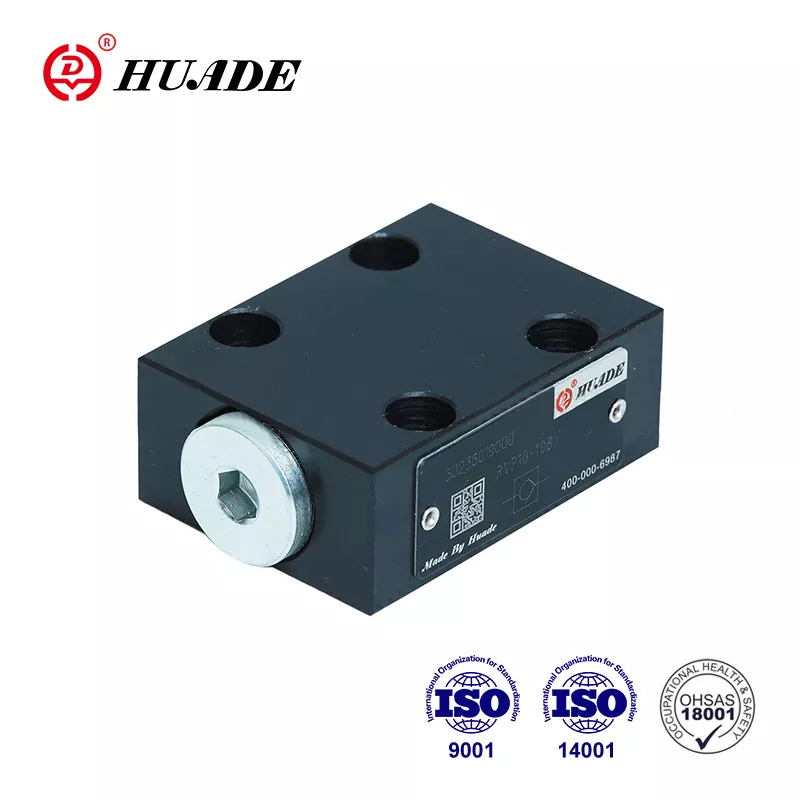

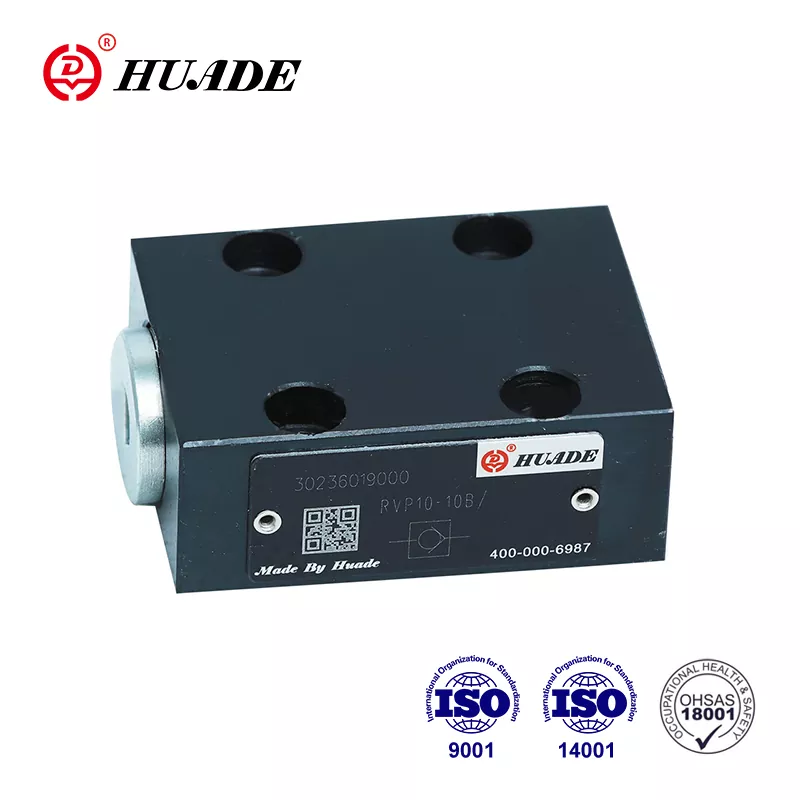

Kontrolni ventil RVP 6

Suradnja s Rexrothom više od 7 godina od 1979., Huade® povratni ventil RVP 6 može u potpunosti zamijeniti isti tip ventila koji nudi Rexroth. Tvornica je prošla ISO9001, ISO14001 i ISO45001. Huadeovi nepovratni ventili naširoko se koriste u inženjerskim i građevinskim strojevima, metalurgiji, alatnim strojevima itd. Svi nepovratni ventili RVP 6 proći će stroga testiranja prije napuštanja tvornice kako bi se osigurala izvrsna kvaliteta.

Parametar proizvoda povratnog ventila RVP 6

Značajka proizvoda i primjena nepovratnog ventila RVP 6

Značajke:

▶ Spoj ploče

▶ Zatvaranje bez curenja u jednom smjeru

Primjena:

Nepovratni ventil RVP 6 uglavnom se koristi na izlazu iz crpke kao povratni ventil i premosni ventil.

Pojedinosti o proizvodnji nepovratnog ventila RVP 6

Nepovratni ventil tipa RVP 6 ima zadaću, po mogućnosti, zatvoriti protok bez propuštanja u jednom smjeru i omogućiti slobodan protok u suprotnom smjeru. U osnovi se sastoji od kućišta (1), lamele (2), tlačne opruge (3), i opružno sjedalo(4). Hod tanjira (2), koji se vodi na svom

vanjski promjer, ograničen je mehaničkim graničnikom. Ugrađena tlačna opruga (3) podupire pokret zatvaranja. Nadalje, kompresijska opruga (3) drži ručicu (2) u zatvorenom položaju čak i kada nema protoka kroz ventil.

Simbol

Dijagram strukture

①Kućište  ②Kuća  ③Opruga  ④Sjedište opruge

Obavijest o povratnom ventilu RVP 6

1. Tekućina mora biti filtrirana. Minimalna finoća filtera je 20 ㎛.

2. Spremnik mora biti zatvoren, a filtar za zrak mora biti instaliran na ulazu za zrak

3. Proizvodi bez podloške kada napuštaju tvornicu, ako su potrebni, naručite posebno.

4. Vijci za pričvršćivanje ventila moraju biti visoke razine intenziteta (klasa 10.9). Odaberite ih i koristite prema parametrima navedenim u knjizi uzoraka

5. Hrapavost površine povezane s ventilom mora biti 0,8/

6. Površinska obrada spojnog dijela je 0,01/100 mm.
