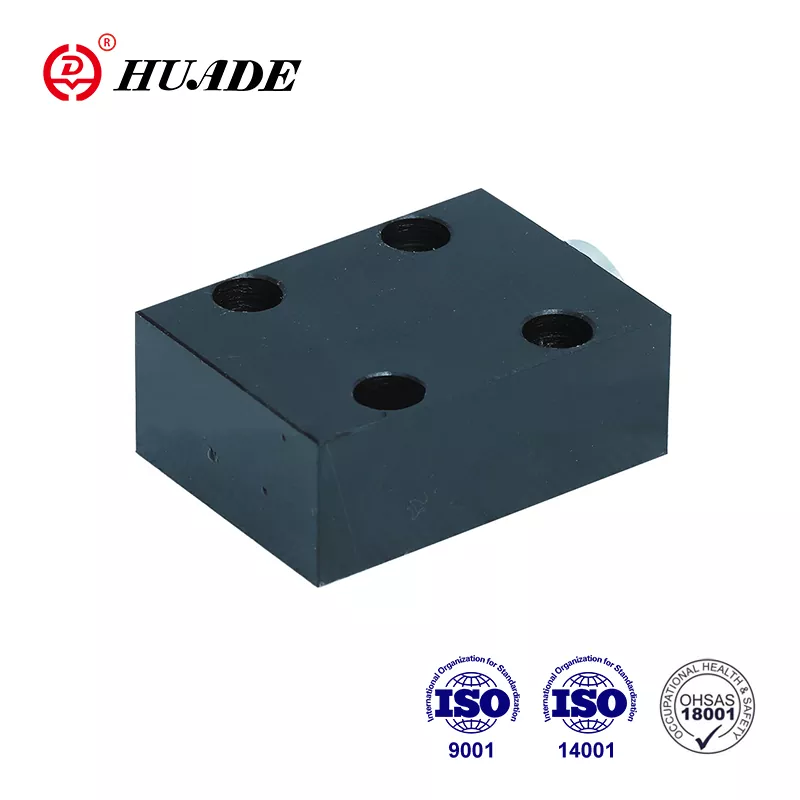

Suradnja s Rexrothom više od 7 godina od 1979., povratni ventil Huade® RVP 25 kompatibilan je s Rexroth RVP 25 uz razumnu cijenu. Izrađen je od izdržljivog čelika. Svi Huade® proizvodi prolaze stroga testiranja prije napuštanja tvornice kako bi se osigurala visoka kvaliteta i jednogodišnje jamstvo. Unutar jamstvenog roka, popravak je besplatan. Huadeova roba zadovoljava međunarodne standarde, naime ISO9001, ISO14001 i ISO45001. Nepovratni ventili Huade® naširoko se koriste u inženjerskim i građevinskim strojevima, metalurgiji, alatnim strojevima itd. Ovo je stari nacionalni brend u Kini.
|
Tehnički podaci |
|||||||||
|
Veličina |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Radni tlak, max (MPa) |
31.5 |
||||||||
|
Tlak otvaranja (MPa) |
0.05 |
||||||||
|
Fluik pod pritiskom |
mineralna ulja ili fosfatni ester |
||||||||
|
Raspon temperature fluida pod pritiskom（℃） |
-30～+80 |
||||||||
|
Raspon viskoznosti (mm2/s) |
2,8~500 |
||||||||
|
Položaj za fiksiranje |
neobavezan |
||||||||
Značajke:
▶ Spoj ploče
▶ Zatvaranje bez curenja u jednom smjeru
Primjena:
Nepovratni ventil RVP 25 uglavnom se koristi na izlazu iz crpke kao protutlačni ventil i premosni ventil.
Nepovratni ventil tipa RVP 25 može se koristiti u različitim industrijskim okruženjima visokog tlaka. Ima zadaću, po mogućnosti, zatvoriti protok bez curenja u jednom smjeru i omogućiti slobodan protok u suprotnom smjeru. Dijagram strukture je sljedeći. U osnovi se sastoji od kućišta (1), poluge (2), kompresijske opruge (3) i sjedišta opruge (4). Hod tanjira (2), koji se vodi po vanjskom promjeru, ograničen je mehaničkim graničnikom. Ugrađena tlačna opruga (3) podupire pokret zatvaranja. Nadalje, kompresijska opruga (3) drži ručicu (2) u zatvorenom položaju čak i kada nema protoka kroz ventil.
Simbol
Dijagram strukture
①Kućište ②Kuća ③Opruga ④Sjedište opruge
1. Tekućina mora biti filtrirana. Minimalna finoća filtera je 20 ㎛.
2. Spremnik mora biti zatvoren, a filtar za zrak mora biti instaliran na ulazu za zrak.
3. Proizvodi bez podloške kada napuštaju tvornicu, ako su potrebni, naručite posebno.
4. Vijci za pričvršćivanje ventila moraju biti visoke razine intenziteta (klasa 10.9). Odaberite ih i koristite prema parametrima navedenim u knjizi uzoraka.
5. Hrapavost površine povezane s ventilom mora biti 0,8.
6. Površinska obrada spojnog dijela je 0,01/100 mm.
