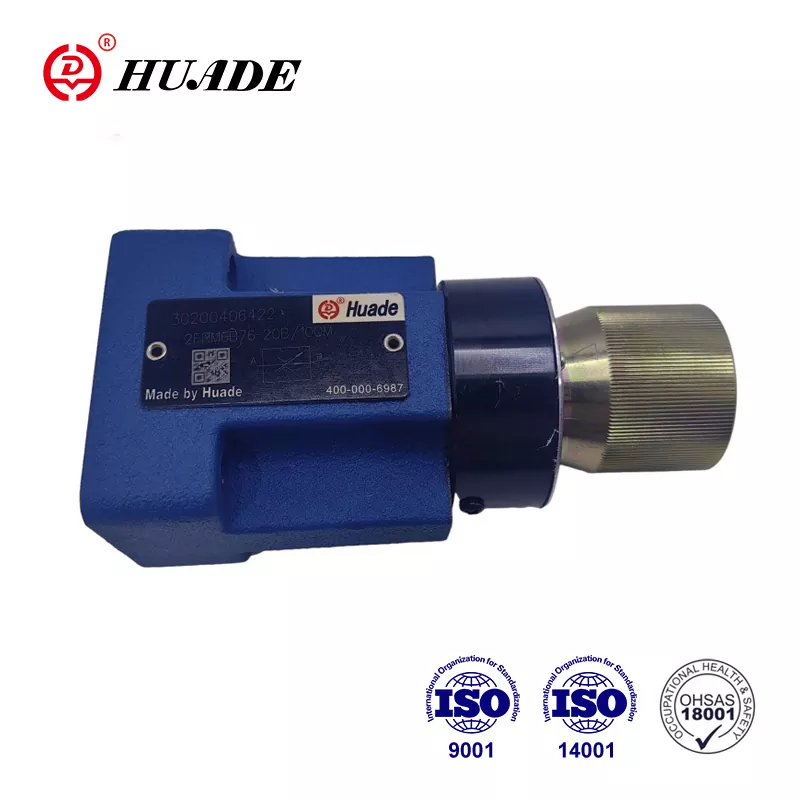

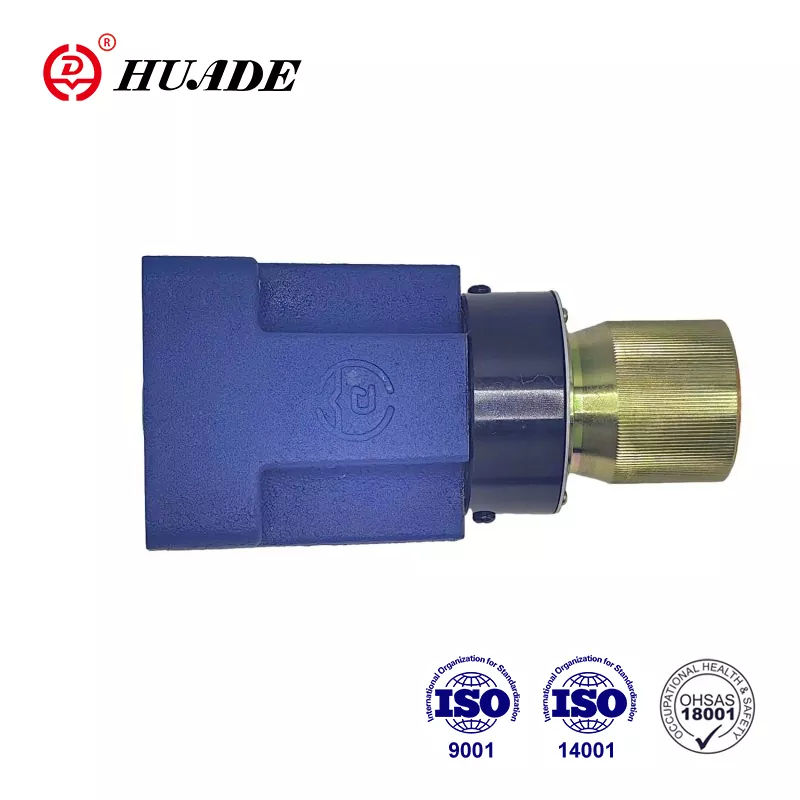

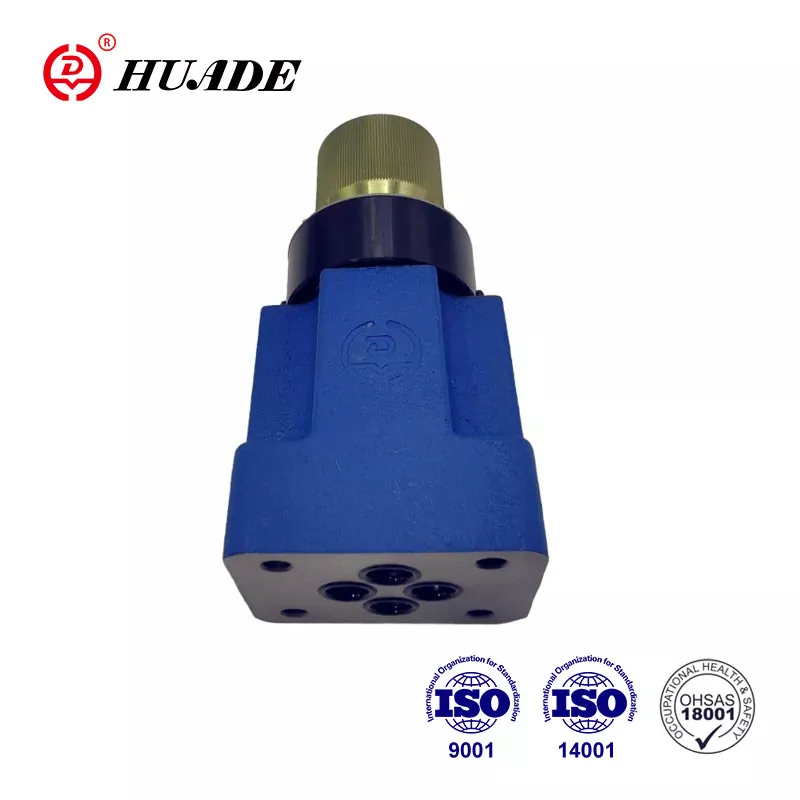

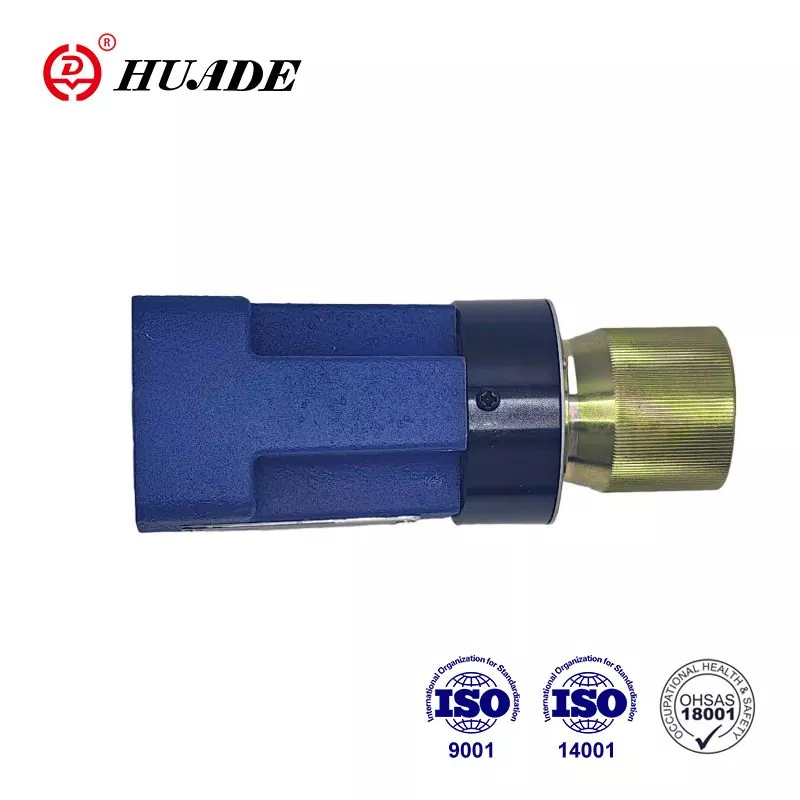

Ventil za regulaciju protoka tip 2 FRM je dvosmjerni ventil za regulaciju protoka. Tvornica se fokusira na praktičnost proizvoda dok strogo kontrolira kvalitetu proizvoda. Cilj mu je isporučiti visokokvalitetne hidraulične ventile protoka koje kupci mogu priuštiti.Huade® ventili protoka 2FRM 6 su napredniji u tehnologiji zbog uvođenja najsuvremenije tehnologije. Pakiranje proizvoda može se prilagoditi, kao što je drvena kutija, plastična ambalaža i standardna kartonska ambalaža.
|
Tlačna tekućina |
Mineralno ulje (za NBR brtvu) ili fosfatni ester (za FPM brtvu) |
|||||
|
Raspon temperature tekućine pod pritiskom (℃) |
-30 do +80 |
|||||
|
Raspon viskoznosti (mm²/s) |
10 do 800 |
|||||
|
Protok qv max (L/min) |
1.5 |
3.0 |
6.0 |
10.0 |
16.0 |
25.0 |
|
Protok qv min do 10MPa (L/min) |
0.015 |
0.015 |
0.025 |
0.05 |
0.07 |
0.1 |
|
Protok qv min do 31,5MPa (L/min) |
0.025 |
0.025 |
0.025 |
0.05 |
0.07 |
0.1 |
|
Razlika tlaka ∆p za slobodni povratni tok B → A (MPa) |
0.1 |
0.12 |
0.17 |
0.25 |
0.38 |
0.66 |
|
Minimalna razlika tlaka (MPa) |
0,6 do 1,2 |
|||||
|
Stabilnost tlaka do ∆p = 31,5 MPa (%) |
Glavni 2 (Qmax) |
|||||
|
Maksimalni radni tlak na priključku A (MPa) |
do 31.5 |
|||||
|
Kontaminacija (μm) |
25 (Q<5L/min) 10 (Q<0,5L/min) |
|||||
|
Težina (kg) |
cca 1.3 |
|||||
Značajke:
▶ Vanjsko zatvaranje kompenzatora tlaka, opcija
▶ Nepovratni ventil, opcija
▶ Okretni gumb sa skalom
▶ Može se zaključati.opcija
1) Kada se koristi u kombinaciji s ispravljačkom pločom do 21 MPa
Primjena:
Ventil za regulaciju protoka 2FRM 6 služi za održavanje konstantnog protoka, neovisno o tlaku i temperaturi.
General:
2-smjerni ventil za regulaciju protoka 2FRM 6 u osnovi se sastoji od kućišta (1), rotirajućeg gumba (2), otvora (3), kompenzatora tlaka (4) i dodatnog povratnog ventila.
Ventil za regulaciju protoka tip 2FRM 6 B.._20B/M
(bez vanjskog zatvaranja, bez povratnog ventila)
Protok od priključka A do B je prigušen u položaju prigušnice (5). Presjek prigušnice mijenja se okretanjem okretnog gumba (2). Kako bi protok bio konstantan, neovisno o tlaku,
kompenzator tlaka (4) postavljen je u priključak B nizvodno od položaja leptira za gas (5). Tlačna opruga (6) pritišće otvor (3) i kompenzator tlaka (4) prema van do njihovih graničnika i tako održava kompenzator tlaka (4) u otvorenom položaju kada nema protoka kroz ventil. Kada tekućina teče kroz ventil, tlak koji djeluje u priključku A primjenjuje silu na kompenzator tlaka (4) preko otvora (7). Kompenzator tlaka (4) se pomiče u kompenzacijski položaj dok se sile ne uravnoteže. Ako tlak u priključku A poraste, kompenzator tlaka (4) pomiče se u smjeru zatvaranja, dok se ponovo ne postigne ravnoteža sila. Zbog ovog kontinuiranog kompenzacijskog djelovanja kompenzatora tlaka, postiže se konstantan protok. Kako bi se kontrolirao protok kroz ventil u oba smjera, ispravljačka sendvič ploča tipa Z4S 6 može se ugraditi ispod ovog ventila za regulaciju protoka.
Struktura ventila za regulaciju protoka 2FRM 6-20B/...M...
Tip 2FRM 6A..-20B/..R
Funkcija ovog ventila je u osnovi ista kao kod tipa ventila 2FRM 6 B..-20B/..M
Međutim, ovaj tip regulacijskog ventila protoka ima vanjski priključak koji omogućuje spajanje kompenzatora tlaka (4) preko priključka P(11). Vanjski tlak koji djeluje u priključku P(11) preko otvora (10) drži kompenzator tlaka (4) zatvorenim protiv sile tlačne opruge (6). Kada se priključeni usmjereni ventil (9) aktivira kako bi se omogućio protok od P do B, postiže se upravljanje zatvorenom petljom kao kod tipa 2 FRM 6 B. Tako se izbjegava skok pri pokretanju.
Ova izvedba s vanjskim zatvaranjem kompenzatora smije se koristiti samo za kontrolu mjerača.
Slobodan povratni tok iz priključka B u A je preko povratnog ventila (8).
Struktura ventila za regulaciju protoka 2FRM 6A..-20B/..R
Primjeri primjene
Simbol 2-smjernog regulacijskog ventila protoka 2FRM 6
