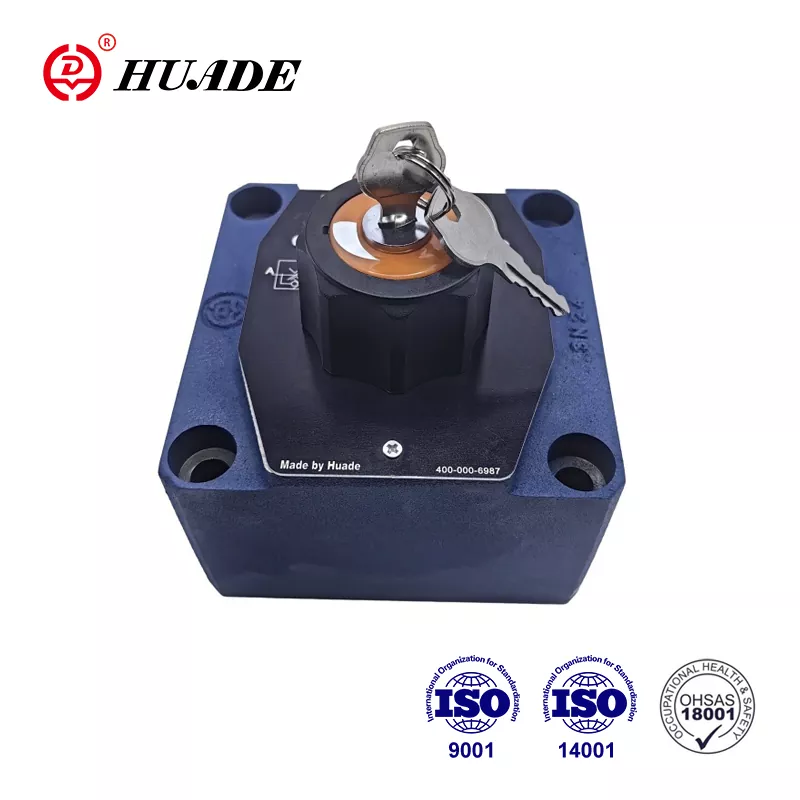

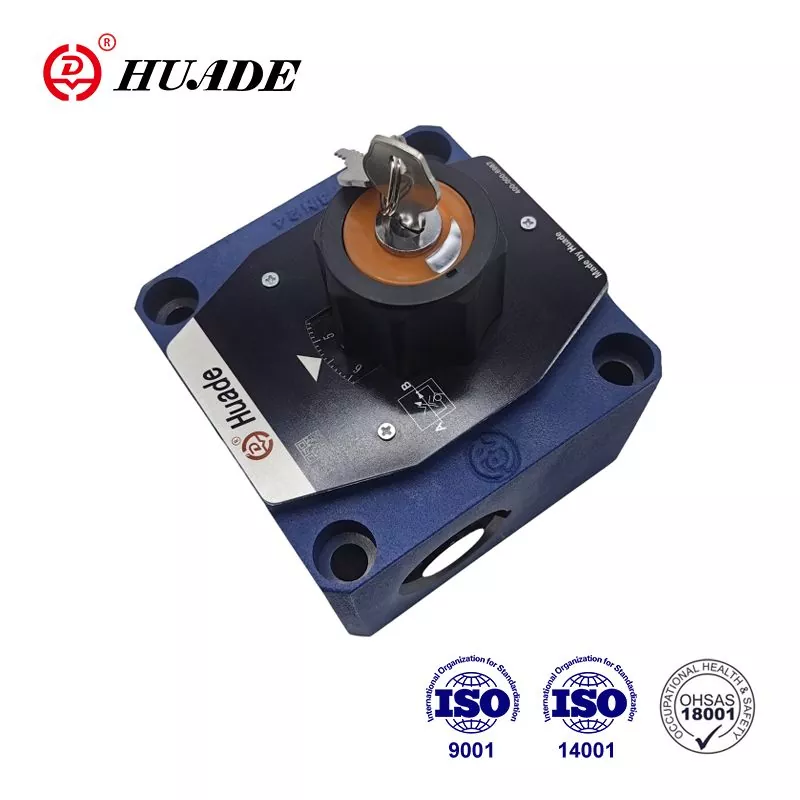

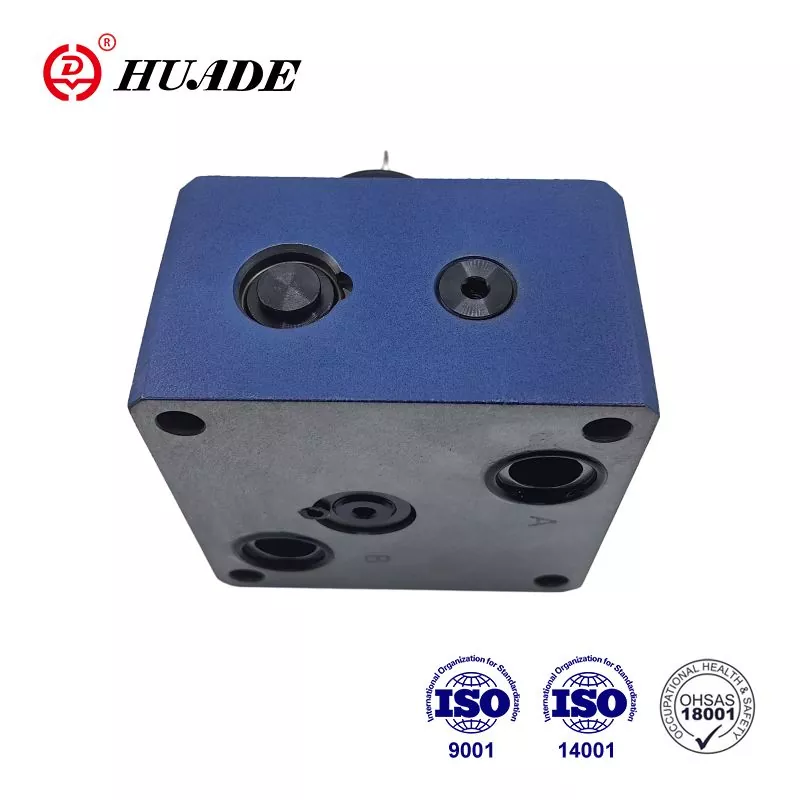

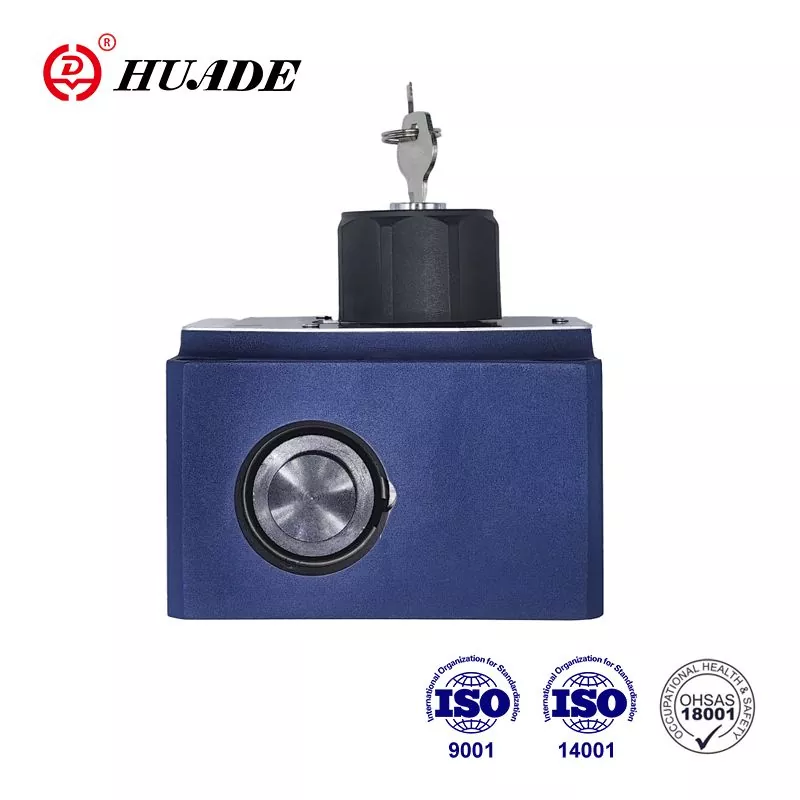

Ventili za regulaciju protoka su dvosmjerni ventili za regulaciju protoka. Zahvaljujući suradnji s Rexrothom dvaput od 1979., Huade je ugradio vrhunsku tehnologiju iz Rexrotha. Kvaliteta Huade® ventila za regulaciju protoka može se mjeriti s kvalitetom međunarodnih marki prve razine, a cijena proizvoda je još niža. Niz ventila za regulaciju protoka može se koristiti u hidrauličkom sustavu upravljača. Huade Hydraulic posjeduje veliki broj kupaca u pomorskoj industriji.
|
General |
|
|
Hidraulička tekućina |
Mineralno ulje (za NBR brtvu) ili fosfatni ester (za FPM brtvu) |
|
Raspon temperature (℃) |
-30 do +80 |
|
Raspon viskoznosti (mm²/s) |
10 do 800 |
|
Sendvič ploča ispravljača |
||
|
Protok.max (L/min) |
10 |
16 |
|
do 50 |
do 160 |
|
|
Radni tlak (MPa) |
do 31.5 |
|
|
Tlak pucanja (MPa) |
0.15 |
|
|
Težina (kg) |
3.2 |
9.3 |
|
Protok. Q max (L/min) |
veličina 10 |
veličina 16 |
||||||
|
10 |
16 |
25 |
50 |
60 |
100 |
160 |
||
|
∆p sa slobodnim povratnim tokom B → A, ovisno o Q (MPa) |
0.2 |
0.25 |
0.35 |
0.6 |
0.28 |
0.43 |
0.73 |
|
|
Kontrola protoka |
temperaturno stabilan |
±2% (Q max) |
||||||
|
stabilan na pritisak (do |
±2% (Q max) |
±5% (Q max) |
||||||
|
Radni tlak, max.- priključak A (MPa) |
do 31.5 |
|||||||
|
Raspon minimalne razlike tlaka (MPa) |
0,3 do 0,7 |
0,5~1,2 |
||||||
|
Stupanj kontaminacije (μ m) |
25 (Q< 5L/min) |
10 (Q < 0,5 L/min) |
||||||
|
Težina (kg) |
5.6 |
11.3 |
||||||
Značajke:
▶ Uzorak spajanja prema DIN 24 340, od A, ISO 4401 i CETOP - RP 121H
▶ Ograničivač hoda kompenzatora tlaka, opcija
▶ Mehanički rad
▶ Smanjenje skoka pri pokretanju
▶ Kontrola protoka u oba smjera pomoću sendvič ploče ispravljača
Primjena:
Ventili za regulaciju protoka 2FRM 10 koriste se za održavanje konstantnog protoka neovisno o tlaku i temperaturi.
Ventili 2FRM 10 u osnovi se sastoje od kućišta (1), čahure otvora (3), kompenzatora tlaka (4) s opcijskim limitatorom hoda, povratnog ventila (5), elementa za podešavanje (2).
Protok iz kanala A u kanal B je prigušivač na otvoru (6). Kako bi se protok kroz otvor održao konstantnim, kompenzator tlaka je spojen uzvodno od otvora (6). Protok se održava uglavnom neovisno o temperaturi zahvaljujući dizajnu otvora. Slobodni povratni tok iz kanala B u kanal A usmjeren je preko nepovratnog ventila (5). Protok se kontrolira samo od A do B. Kako bi se kontrolirali protoki u oba smjera, ispravljačka sendvič ploča tipa Z4S može se ugraditi ispod protoka kontrolni ventil.
Struktura ventila za kontrolu protoka 2FRM 10
Simbol ventila za kontrolu protoka 2FRM 10
