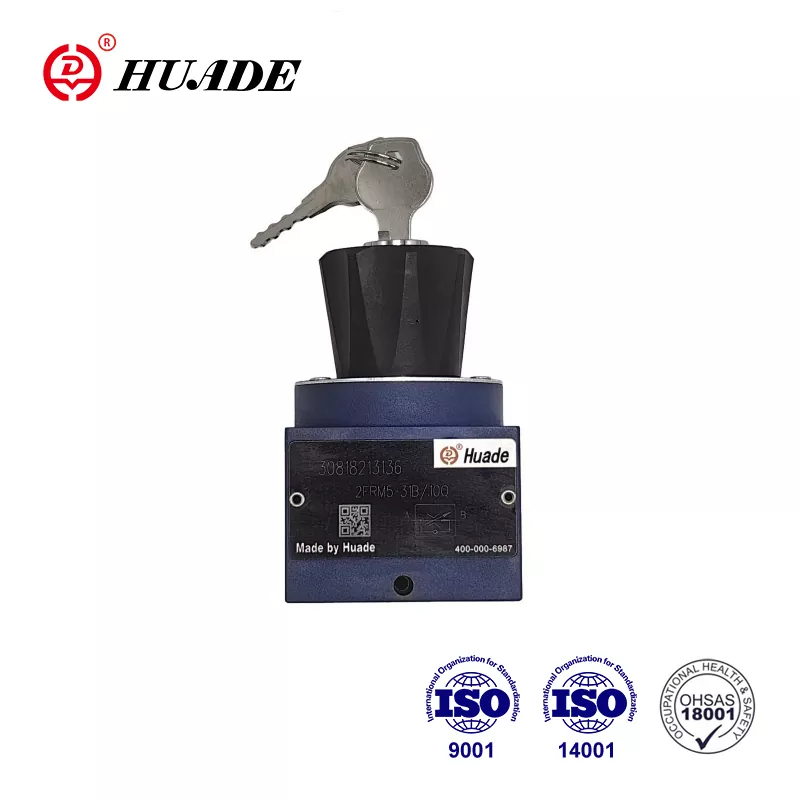

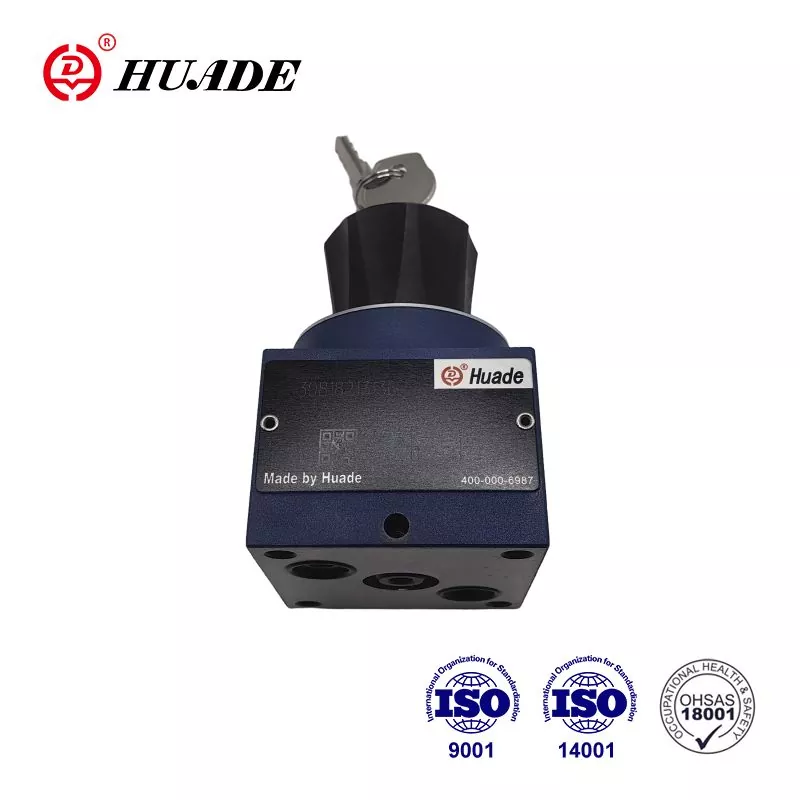

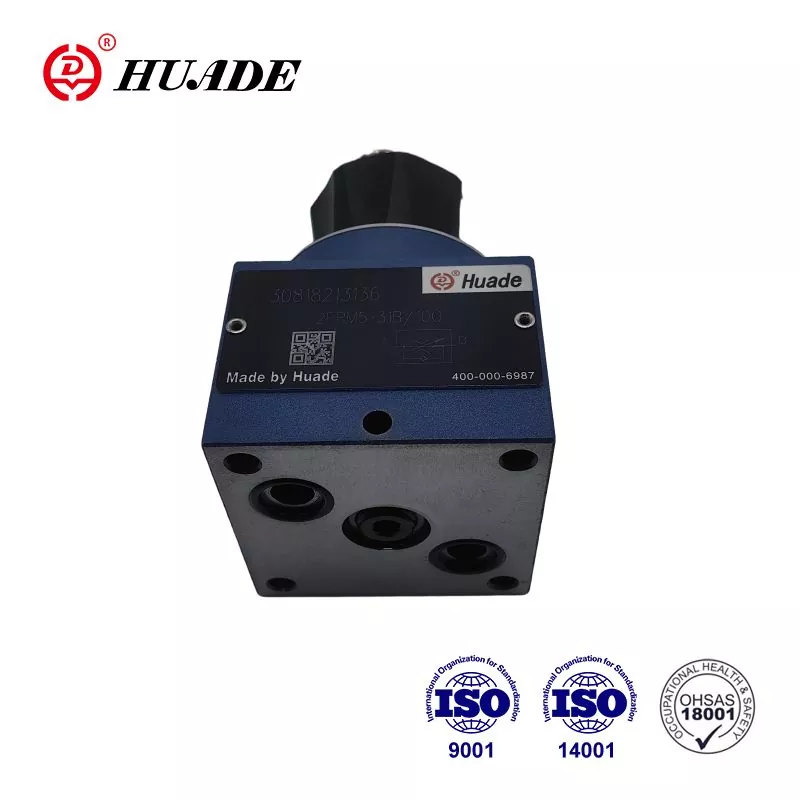

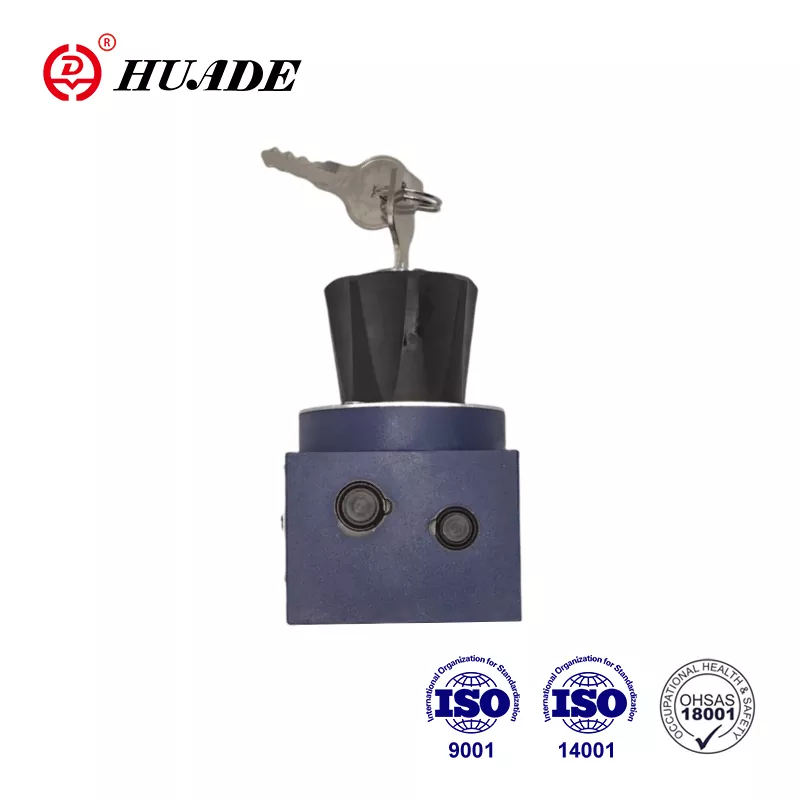

2FRM ventil protoka je dvosmjerni ventil za regulaciju protoka. Koristi se za prigušivanje. Huade® je doista marka od povjerenja u Kini. Kroz dvije dugogodišnje suradnje s Rexrothom, ventili za regulaciju protoka Huade® kompatibilni su s istom serijom koju nudi Rexroth. Bilo da se radi o kvaliteti proizvoda, tehnološkim inovacijama, korisničkoj službi ili reputaciji robne marke, Huade Hydraulic se dobro pokazao i stekao široku reputaciju na tržištu i kod potrošača.
|
General |
|
|
Hidraulička tekućina |
Mineralno ulje (za NBR brtvu) ili fosfatni ester (za FPM brtvu) |
|
Raspon temperature (℃) |
-30 do +80 |
|
Raspon viskoznosti (mm²/s) |
10 do 800 |
|
Sendvič ploča ispravljača |
|
|
Protok.max (L/min) |
15 |
|
Radni tlak (MPa) |
do 21 |
|
Tlak pucanja (MPa) |
0.1 |
|
Težina (kg) |
0.6 |
|
2-smjerni ventil za regulaciju protoka |
||||||||
|
Protok. qv max (L/min) |
0.2 |
0.6 |
1.2 |
3.0 |
6.0 |
10.0 |
15.0 |
|
|
∆p sa slobodnim povratnim tokom B → A, ovisno o qv (MPa) |
0.05 |
0.05 |
0.06 |
0.09 |
0.18 |
0.36 |
0.67 |
|
|
Kontrola protoka |
temperaturno stabilan |
±5% |
±3% |
± 2% |
||||
|
stabilan na pritisak (do |
±2% |
4% |
||||||
|
Radni tlak, max.- priključak A (MPa) |
do 21 |
|||||||
|
Raspon minimalne razlike tlaka (MPa) |
0,3 do 0,5 |
0,6~0,8 |
||||||
|
Stupanj onečišćenja (μm) |
25 (Q<5L/min) |
10 (Q < 0,5 L/min) |
||||||
|
Težina (kg) |
1.6 |
|||||||
Značajke:
▶ Uzorak spajanja prema DIN 24 340, od A, ISO 4401 i CETOP - RP 121H
▶ Ograničivač hoda kompenzatora tlaka, opcija
▶ Smanjenje startnog skoka
▶ Kontrola protoka u oba smjera pomoću sendvič ploče ispravljača
▶ Okretni gumb koji se može zaključati
Primjena:
Ventil za regulaciju protoka, tip 2FRM je dvosmjerni ventil za regulaciju protoka, koji se koristi za prigušivanje i na njega ne utječu tlak i temperatura.
2-smjerni ventil za regulaciju protoka 2FRM uglavnom se sastoji od kućišta (1), elementa za podešavanje (2), otvora (3), kompenzatora tlaka (4) po izboru s limitatorom hoda kao i povratnog ventila (5) i koristi se za prigušivanje protoka pri niskom tlaku i ovisnosti o temperaturi.
Poprečni presjek prigušnice postavlja se rotacijom krivuljnog vijka (7). Kako bi protok bio konstantan neovisan o tlaku u točki prigušnice (8), spojen je kompenzator tlaka (4). Umjerena neovisnost je rezultat toga što je prigušna točka konstruirana kao otvor.
Povratak slobodnog protoka iz B u A je preko povratnog ventila (5).
Kako bi se postigao kontrolirani protok ventila u bilo kojem smjeru, postoji mogućnost ugradnje ispravljačke sendvič ploče tipa Z4S ispod regulacijskog ventila protoka.
Struktura ventila za kontrolu protoka 2FRM 5
Simbol ventila za kontrolu protoka 2FRM 5
