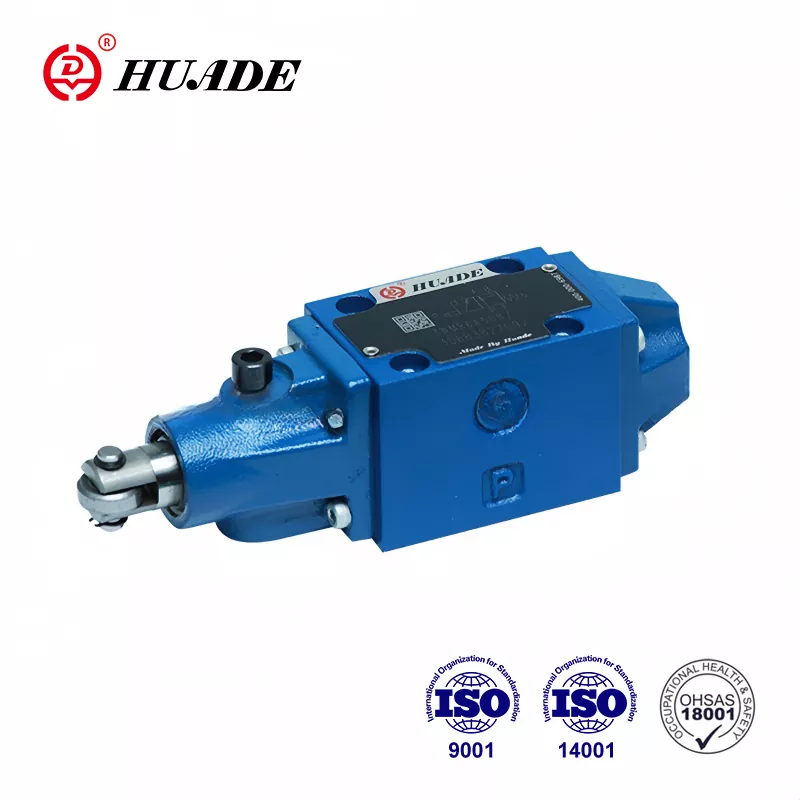

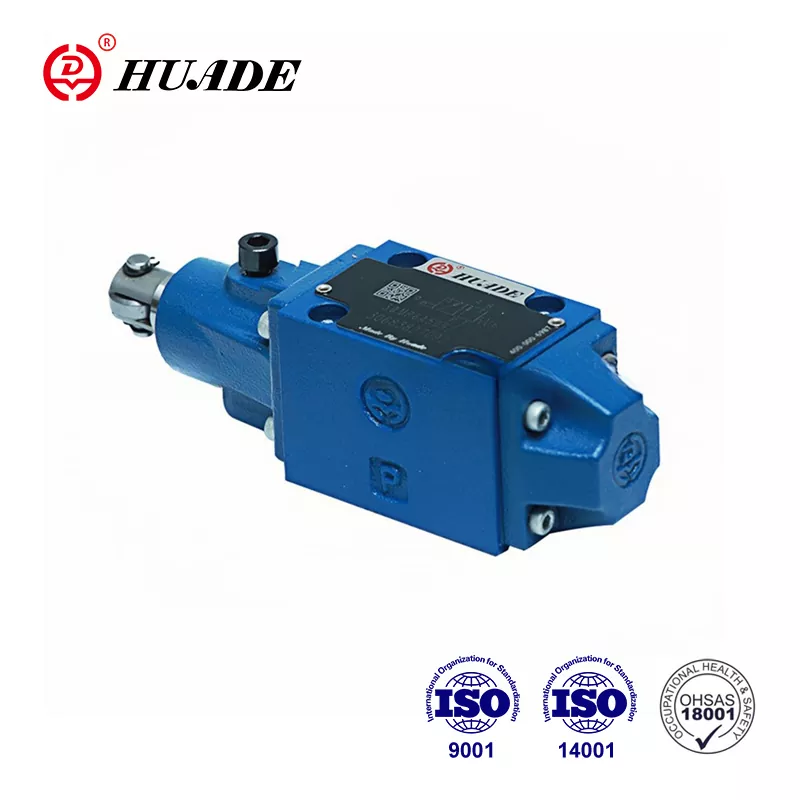

Kada industrijski strojevi moraju pouzdano promijeniti smjer, serija upravljačkih ventila smjera WMR nudi rješenje kojem se vjeruje desetljećima. Ovi mehanički upravljani ventili kontroliraju protok hidrauličke tekućine u industrijskim sustavima, određujući kada se cilindri izvlače ili uvlače i kada se motori okreću naprijed ili natrag.
WMR ventil se ističe jer radi putem čistog mehaničkog djelovanja. Valjak ili klip gura ekscentrični ili pokretni dio, koji pomiče unutarnji kalem i preusmjerava protok ulja. Ova izravna fizička veza znači da ventil reagira na stvarni položaj stroja, a ne na električne signale, što ga čini idealnim za primjene u kojima je mehanička pouzdanost najvažnija.
Razumijevanje osnovne funkcije
Smjerni regulacijski ventil WMR radi kao kalemni ventil montiran na podlošku. Kada ništa ne gura valjak, povratne opruge drže kalem u neutralnom položaju. Jednom kada vanjski brijeg ili mehanička komponenta pritisne klip valjka, kalem klizi unutar tijela ventila i povezuje različite otvore. Ova radnja preusmjerava hidrauličku tekućinu za pokretanje pokretača u željenom smjeru.
Ova filozofija dizajna stvara izravnu vezu između fizičkog položaja i hidrauličkog djelovanja. Alatni strojevi, dizalice i oprema za rukovanje materijalom koriste ovo načelo kako bi osigurali da se pokreti odvijaju u ispravnom slijedu. Ventil se ne može prebaciti dok nešto fizički ne pomakne valjak, što pruža inherentnu sigurnost u mnogim primjenama.
Tehničke specifikacije koje su važne
Smjerni regulacijski ventil serije WMR dolazi u dvije glavne veličine prema ISO 4401 standardima. Ručke veličine NG6 imaju protok do 60 litara u minuti i tlak do 315 bara na P, A i B priključcima. Veličina NG10 nudi slične vrijednosti tlaka s većim kapacitetom protoka. Ove specifikacije omogućuju rad ventila u zahtjevnim industrijskim okruženjima.
Radna temperatura se kreće od minus 20 stupnjeva Celzija do pozitivnih 80 stupnjeva Celzija sa standardnim NBR brtvama. Ventil prihvaća hidrauličke tekućine s viskoznošću između 2,8 i 500 kvadratnih milimetara u sekundi. Održavanje čistoće tekućine prema ISO 4406 klasi 20/18/15 ili boljoj pomaže u sprječavanju unutarnjeg trošenja i produljuje vijek trajanja.
Jedno ograničenje zahtijeva pažnju tijekom projektiranja sustava. T priključak, koji vraća tekućinu u spremnik, ima standardno ograničenje tlaka od 60 bara. Dok glavni radni otvori lako podnose 315 bara, prekoračenje 60 bara na T priključku može oštetiti brtve ili uzrokovati curenje. Neke varijante visokih specifikacija povećavaju ovo ograničenje na 210 bara za primjene s višim povratnim tlakom.
Različite konfiguracije za različite potrebe
Serija usmjernog upravljačkog ventila WMR nudi više konfiguracija kalema, obično prikazanih kao hidraulički simboli. Ventil s četiri priključka i tri položaja može držati sve priključke blokirane u neutralnom položaju ili može spojiti određene priključke na spremnik. Kodovi simbola kao što su C, E, J, L i M pokazuju koji se priključci spajaju na svakom položaju. Proizvođači nude oko 19 različitih varijacija simbola koji odgovaraju različitim zahtjevima strujnog kruga.
Ventili s dva položaja omogućuju jednostavniju on-off kontrolu. Ventili s tri položaja dodaju neutralno stanje koje može blokirati protok, omogućiti slobodno kretanje ili stvoriti druge uvjete ovisno o dizajnu kalema. Odabir prave konfiguracije ovisi o tome trebaju li cilindri zadržati svoj položaj kada se ventil vrati u neutralni položaj ili trebaju slobodno plutati.
Proizvođači i varijante modela
Bosch Rexroth proizvodi originalnu WMR seriju kao dio svoje Hydronorma obitelji proizvoda. Njihova serija NG6 veličine 5X uključuje različite rasporede valjaka i mogućnosti montaže. Ventili se postavljaju na standardizirane podploče slijedeći CETOP uzorke, što pojednostavljuje zamjenu i omogućuje miješanje komponenti različitih proizvođača.
Hengli Hydraulics nudi WMR/U10 seriju za NG10 aplikacije. Njihova serija L3X nudi 19 opcija simbola s R-tipom i U-tipom konfiguracije valjka. Ova raznolikost pomaže inženjerima odabrati točan položaj valjka i smjer pokretanja koji je potreban za njihov specifični raspored strojeva.
Drugi dobavljači poput PONAR Wadowice i Leader Hydraulics proizvode kompatibilne ventile. Standardizacija prema ISO 4401 znači da se ovi ventili mogu fizički međusobno izmjenjivati, iako bi projektanti trebali provjeriti da nazivni tlak, kapacitet protoka i konfiguracije kalema odgovaraju njihovim potrebama primjene.
Zahtjevi za instalaciju
Pravilna ugradnja regulacijskog ventila WMR počinje pripremom površine. Montažna površina na podploči mora zadovoljavati specifikacije ravnosti od 0,01 na 100 milimetara s maksimalnom hrapavošću površine od Rz 4. Sve nepravilnosti mogu stvoriti putove curenja oko baze ventila.
Četiri vijka s cilindričnom glavom M6 x 40 milimetara pričvršćuju ventil na podlošku. Zatezanje ovih vijaka na 9 newton metara s tolerancijom od plus ili minus 15 posto osigurava odgovarajuću silu stezanja bez izobličenja tijela ventila. Križno zatezanje u dijagonalnom uzorku osigurava ravnomjernu raspodjelu pritiska.
Hidraulički sustav mora koristiti odgovarajuću filtraciju prije spajanja na upravljački ventil smjera WMR. Ugradnja filtara koji održavaju čistoću ISO 4406 klase 20/18/15 štiti male razmake između kalema i tijela. Čak i male čestice mogu izgrebati ove površine, uzrokujući unutarnje curenje ili lijepljenje.
Aplikacije iz stvarnog svijeta
Alatni strojevi koriste upravljački ventil smjera WMR za sekvence izmjene alata i operacije stezanja. Kako se vreteno stroja ili izmjenjivač alata pomiče u određene položaje, bregovi aktiviraju valjak i pokreću hidrauličke pokrete. To osigurava da se točan slijed odvija automatski bez elektroničkih kontrola.
Rudarska i metalurška oprema oslanja se na ove ventile za pozicioniranje transportera i kontrolu vrata. Oštri uvjeti u tim industrijama čine mehaničko aktiviranje atraktivnim jer nema električnih spojeva koji bi korodirali ili pokvarili. Prašina i vlaga koje bi uništile elektroničke senzore imaju minimalan utjecaj na jednostavan raspored valjka i brijega.
Platforme za podizanje i dizala sa škarama imaju WMR ventile u sigurnosnim sustavima. Položaj valjka može pokazati jesu li sigurnosne šipke na mjestu ili je platforma dosegla određene visine. Ova fizička provjera dodaje redundantnost sigurnosnim krugovima i u skladu je s propisima koji zahtijevaju mehaničke blokade.
Održavanje i rješavanje problema
Vanjsko curenje oko montažne površine obično ukazuje na oštećene O-prstenove ili neispravno zategnut ventil. Provjera i zamjena montažne brtve rješava većinu problema s vanjskim curenjem. Provjera ostaje li površina za montiranje ravna i neoštećena kako bi se spriječilo ponavljanje.
Unutarnje curenje se pojavljuje kao pokretači koji se polako pomiču kada bi ih ventil trebao držati u položaju. To je često posljedica kontaminirane tekućine koja troši kalem i provrt. Provjera čistoće tekućine i zamjena filtera rješava glavni uzrok. U teškim slučajevima, ventil će možda trebati zamijeniti ako istrošenost prijeđe prihvatljive granice.
Ljepljiv ili spor rad događa se kada se kalem ne kreće slobodno unutar otvora. Kontaminacija je opet na vrhu popisa uzroka, ali rad izvan navedenih raspona temperature ili viskoznosti također stvara probleme. Osiguravanje da hidraulička tekućina ostane unutar specifikacija sprječava većinu operativnih problema s upravljačkim ventilom smjera WMR.
Usporedba s drugim tipovima ventila
WMM serija koristi ručnu polugu umjesto valjka za pokretanje. Operateri ručno pomiču ručicu za promjenu položaja ventila, što dobro funkcionira za kontrole kojima ljudi izravno upravljaju. Serija WMD zamjenjuje polugu rotirajućim gumbom, nudeći kompaktniju opciju ručnog upravljanja.
Električni elektromagnetski ventili omogućuju daljinsko upravljanje, ali zahtijevaju električnu energiju i upravljačke signale. Ovi se ventili prebacuju brže od mehaničkih tipova, ali uvode potencijalne točke kvara kroz ožičenje, solenoide i elektroničke kontrolere. Smjerni regulacijski ventil WMR eliminira te probleme u primjenama gdje mehaničko aktiviranje ima smisla.
Ventili kojima upravlja pilot koriste hidraulički tlak za pomicanje većih kalemova, omogućujući kontrolu većih protoka s manjim silama pokretanja. Ovi ventili koštaju više i dodaju složenost u usporedbi s WMR dizajnom izravnog djelovanja. Za primjene unutar mogućnosti protoka i tlaka WMR-a, jednostavniji dizajn često se pokaže pouzdanijim i ekonomičnijim.
Razmatranja upravljanja pritiskom
Dok P, A i B priključci sigurno podnose 315 bara, ograničenje T priključka zahtijeva pažnju pri dizajnu sustava. Svako ograničenje u liniji spremnika ili uporaba spremnika pod tlakom povećava tlak na T priključku. Povratni tlak iz drugih ventila koji dijele isti vod spremnika također utječe na ovaj otvor.
Instaliranje zasebnog voda spremnika za ventile sa značajnim povratnim protokom pomaže u upravljanju tlakom T priključka. Neki dizajneri koriste namjenski niskotlačni povratni razvodnik koji se spaja izravno na spremnik uz minimalna ograničenja. Za sustave u kojima je veći tlak T priključka neizbježan, specificiranje visokotlačnih varijanti upravljačkog ventila WMR sprječava prerano otkazivanje brtve.
Nepovratni ventili ili restriktori na određenim mjestima kruga mogu neočekivano stvoriti pritisak na T priključku. Pažljiva analiza sklopa tijekom projektiranja identificira ove situacije. Mjerači tlaka na T priključku tijekom puštanja u pogon potvrđuju da stvarni uvjeti ostaju unutar specifikacija.
Integracija kontrole protoka
Smjerni regulacijski ventil WMR mijenja smjer protoka, ali ne kontrolira izravno protok. Većina aplikacija zahtijeva dodatnu kontrolu protoka za regulaciju brzine aktuatora. Igličasti ventili ili kontrole protoka s kompenzacijom tlaka ugrađuju se ili u krug ili izravno u otvore ventila.
Neki WMR modeli prihvaćaju ograničavače spremnika s navojem koji se ugrađuju izravno u P priključak. Ovi čepovi veličine B08, B10 ili B12 omogućuju jednostavno ograničenje protoka i prigušivanje skokova tlaka. Integrirani dizajn štedi prostor i smanjuje broj zasebnih komponenti u hidrauličnom razvodniku.
Kontrola ulaznog protoka mjerača ograničava ulaz tekućine u aktuator, dok kontrola izlaznog mjerača ograničava povratni protok. Izbor ovisi o karakteristikama opterećenja i željenoj kvaliteti upravljanja. Smjerni regulacijski ventil WMR prilagođava se bilo kojem pristupu putem pravilnog dizajna kruga oko ventila.
Tržišna razmatranja za 2025
Izazovi u lancu opskrbe i dalje utječu na dostupnost hidrauličkih komponenti. Rok isporuke za specijalizirane WMR konfiguracije može se produžiti nekoliko mjeseci, a neki proizvođači navode datume isporuke do rujna 2025. Planiranje unaprijed i održavanje strateških zaliha pomaže u izbjegavanju kašnjenja u proizvodnji.
Cijene za standardne konfiguracije NG6 počinju oko 800 američkih dolara kod velikih proizvođača. Sekundarno tržište nudi alternative, s rabljenim ventilima koji su ponekad dostupni u rasponu od 150 do 200 dolara. Međutim, kupnja rabljenih ventila zahtijeva pažljiv pregled kako bi se provjerilo unutarnje stanje i izbjegao preuranjeni kvar.
Strategije pronalaženja više izvora koje uključuju vrhunske robne marke poput Bosch Rexrotha i kompatibilne alternative proizvođača poput Henglija pružaju fleksibilnost opskrbe. Standardizacija ISO 4401 znači da je promjena robnih marki moguća ako se specifikacije podudaraju. Održavanje odobrenih popisa dobavljača za više dobavljača smanjuje rizik u trenutnom tržišnom okruženju.
Uloga u modernoj automatizaciji
Kako tvornice dodaju sve više senzora, kontrolera i povezivanja na mrežu, jednostavni mehanički upravljački ventil WMR nudi strateške prednosti. Ne može se hakirati, ne zahtijeva ažuriranje softvera i kvari na predvidljiv način. Ova pouzdanost postaje vrijedna za sigurnosno kritične funkcije kojima je potrebna mehanička podrška.
Europski propisi kao što je Cyber Resilience Act usmjereni su na sigurnost digitalnih proizvoda. Čisto mehaničke komponente poput WMR ventila ne izlaze iz ovih zahtjeva, što pojednostavljuje usklađenost za proizvođače strojeva. Ventil pruža siguran temeljni sloj koji ne unosi ranjivosti kibernetičke sigurnosti u sustav.
Problemi energetske učinkovitosti potiču interes za optimizaciju hidrauličkih sustava. Dok sam usmjereni regulacijski ventil WMR ne štedi energiju, njegova pouzdanost i malo unutarnje curenje pridonose ukupnoj učinkovitosti sustava. Ventili odgovarajuće veličine s odgovarajućim protokom smanjuju pad tlaka i gubitak topline.
Odabir prave konfiguracije
Odabir usmjerenog regulacijskog ventila WMR počinje razumijevanjem zahtjeva primjene. Maksimalna brzina protoka i tlak određuju je li odgovarajuće dimenzioniranje NG6 ili NG10. Vrsta aktuatora i željeno neutralno ponašanje određuju potrebnu konfiguraciju simbola.
Pozicioniranje valjka utječe na to kako se ventil integrira s mehaničkim sustavom. Valjci tipa R postavljaju se na jednu stranu dok se valjci tipa U postavljaju na drugu, što omogućuje fleksibilnost u postavljanju brijega. Potrebna sila aktiviranja i dostupna geometrija brijega utječu na ovaj izbor.
Izbor materijala za brtvljenje ovisi o vrsti tekućine i ekstremnim temperaturama. Standardne NBR brtve rade s hidrauličkim uljem na bazi nafte u tipičnim industrijskim rasponima temperatura. Primjene na visokim temperaturama ili sintetičke tekućine mogu zahtijevati FKM brtve koje toleriraju različite uvjete. Provjera kemijske kompatibilnosti sprječava bubrenje ili propadanje brtve.
Dokumentacija i resursi podrške
Proizvođači pružaju detaljnu tehničku dokumentaciju za regulacijski ventil WMR putem svojih web stranica. Tehnički listovi navode točne specifikacije, dimenzije i kodove za narudžbu. Priručnici za montažu detaljno pokrivaju postupke montaže i vrijednosti zakretnog momenta.
CAD modeli u različitim formatima pomažu u dizajnu stroja i rasporedu razdjelnika. Ovi 3D prikazi prikazuju točne ovojnice ventila i lokacije priključaka, omogućujući provjeru smetnji prije izrade fizičkog prototipa. Većina proizvođača nudi modele u STEP ili IGES formatima koji se uvoze u uobičajeni softver za dizajn.
Podrška inženjeringa aplikacija pomaže u rješavanju složenih pitanja dizajna sklopova. Proizvođači održavaju tehničke timove koji mogu preporučiti specifične konfiguracije za neobične primjene ili otkloniti probleme u postojećim sustavima. Iskorištavanje ovih resursa tijekom faze projektiranja sprječava skupe pogreške i redizajniranje.
Završna razmatranja
Smjerni regulacijski ventil WMR služi aplikacijama gdje su mehanička kontrola položaja i pouzdano prebacivanje važniji od elektroničke sofisticiranosti. Njegov dokazani dizajn podnosi zahtjevne uvjete u rudarstvu, obradi metala i rukovanju materijalima bez ranjivosti elektroničkih kontrola. Razumijevanje njegovih mogućnosti i ograničenja omogućuje inženjerima da ga učinkovito primjenjuju.
Pravilno upravljanje tekućinom značajno produljuje vijek trajanja ventila. Održavanje standarda čistoće, rad unutar specificiranih raspona temperature i viskoznosti i upravljanje tlakom T porta sprječava većinu načina kvarova. Ove jednostavne mjere opreza čine upravljački ventil WMR dugotrajnom komponentom koja pruža desetljeća rada.
U svijetu koji gura prema digitalnoj transformaciji, WMR ventil dokazuje da mehanička rješenja još uvijek imaju važnu ulogu. Njegova nemogućnost hakiranja ili daljinske manipulacije pruža inherentnu sigurnost. Fizička veza između položaja stroja i hidrauličkog djelovanja stvara predvidljivo ponašanje na koje se sigurnosni sustavi mogu oslanjati. Iz tih razloga, smjerni regulacijski ventil WMR ostaje relevantan u modernoj industrijskoj hidraulici.
