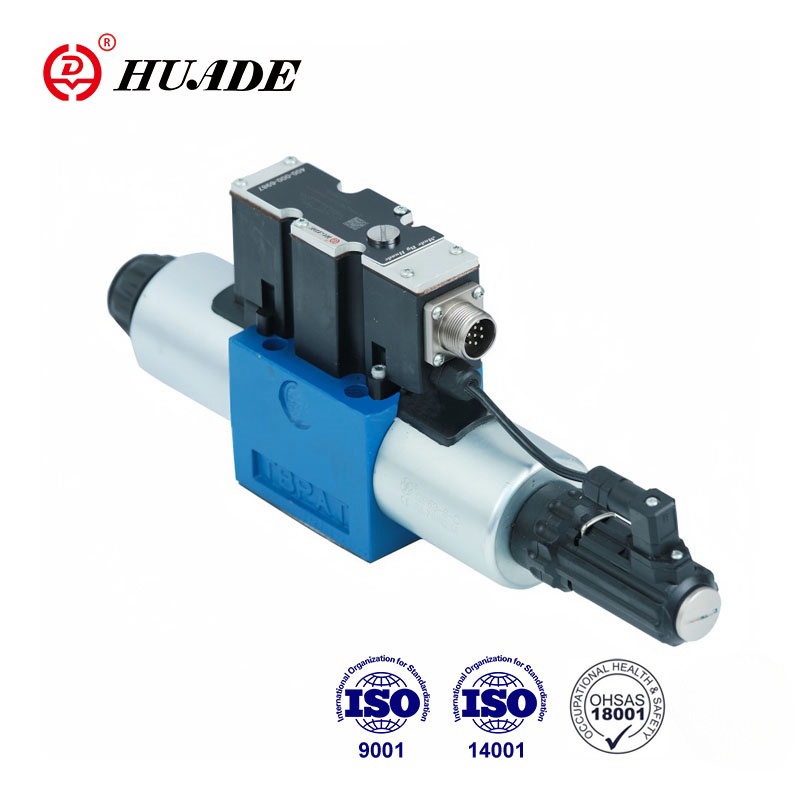

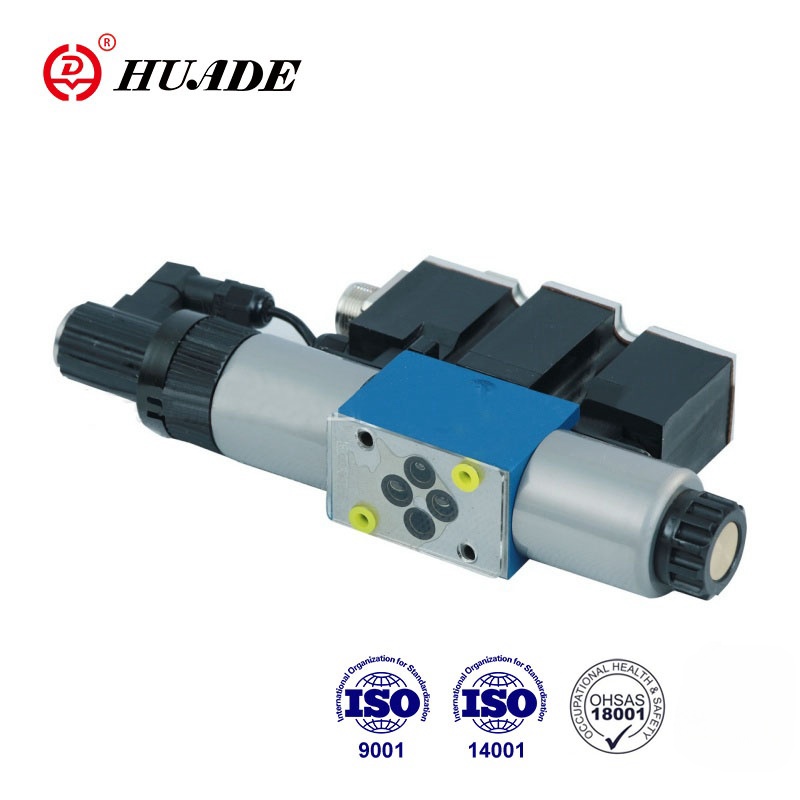

Ovaj 4WREE-2X ventil je proporcionalni usmjereni ventil s izravnim djelovanjem kojim upravlja proporcionalni solenoid za kontrolu protoka i smjera protoka hidrauličke tekućine. Upravljanje elektromagnetom može se ostvariti preko ugrađenog pojačala. Performanse proizvoda kompatibilne su s Rexrothovom serijom 4WREE-2X.
| Hidraulički | |||
| Veličina | 6 | 10 | |
| Radni tlak | Priključci A、P、B | 31.5 | 31.5 |
| Priključak T | 21 | 21 | |
| Nazivni protok Qvnom pri △ P=1MPa(L/min) | 8、16、32 | 25、50、75 | |
| Maks. dopušteni protok (L/min) | 80 | 180 | |
| Stupanj onečišćenja (μm) | ≤20 (preporučeno 10) | ||
| Histereza(%) | ≤0,1 | ||
| Raspon preokreta (%) | ≤0,05 | ||
| Osjetljivost odziva (%) | ≤0,05 | ||
| Tlačna tekućina | Mineralna ulja, fosfatni ester | ||
| Raspon viskoznosti mm2/S | 20 do 380 | ||
| Raspon temperature okoline (℃) | 4WRE | -20 do +70 | |
| 4WREE | -20 do +50 | ||
| Težina (kg) | 4WRE | 2.2 | 6.3 |
| 4WREE | 2.4 | 6.5 | |
| Elektrika (integrirana elektronika) | |||
| Veličina | 6 | 10 | |
| Vrsta opskrbe | DC | DC | |
| Nazivni napon (V) | 24 | ||
| Nazivna struja solenoida (A) | 2.5 | ||
| Otpor svitka solenoida (Ω) | Otpor zavojnice na 20 ℃) | 2.7 | 3.7 |
| 4.05 | 5.55 | ||
| Dužnost | 100% | ||
| Maks. temperatura zavojnice (℃) | do 150 | ||
| Izolacija prema DIN40050 | IP65 | ||
| Tehnički podaci pridruženog pojačala | |||
| Pripadajuće pojačalo | 4WRE | HD-VT-VRPA2-.-1X/ | HD-VT-VRPA2-.-1X/ |
| 4WREE | HD-VT-4WREE6-2X | HD-VT-4WREE10-2X | |
| Napon napajanja | Nazivni napon VDC | 24 | |
| Donja granična vrijednost V | 19.4 | ||
| Gornja granična vrijednost V | 35 | ||
| Snaga pojačala | Imax A | <2 | |
| Impulsna struja A | 3 | ||
Značajke:
▶Izravno upravljani proporcionalni usmjereni ventil za kontrolu smjera i veličine protoka
▶Za montažu na podlošku
▶Električna povratna informacija o položaju
▶Upravljački kalem s centriranjem opruge
▶Tip 4WREE, integrirana elektronika ventila sa sučeljem A1 ili F1
▶Pokretanje je proporcionalnim solenoidima sa središnjim navojem i uklonjivim svitkom
▶Ventil i elektronička kontrola iz jednog izvora
Primjena:
Proporcionalni ventil 4WREE-2X može se koristiti u raznim područjima kao što su alatni strojevi, laka industrija, metalurgija, rudarstvo, zrakoplovstvo itd.
4/2 i 4/3 proporcionalni usmjereni ventili izravno su kontrolirane komponente konstrukcije za montažu na podlošku.
Njima upravljaju proporcionalni solenoidi sa središnjim navojem i svitkom koji se može ukloniti. Solenoidima po izboru upravlja integrirana upravljačka elektronika.
Funkcionalni opis:
Kada su solenoidi (5 i 6), bez napona, upravljački kalem (2) drže u središnjem položaju tlačne opruge (3 i 4)
Izravni rad upravljačkog kalema (2) uključivanjem jednog od proporcionalnih solenoida, npr. kontrola solenoida "b" (6)
→Kretanje upravljačkog kalema (2) ulijevo proporcionalno električnom ulaznom signalu
→Spajanje od P do A i B do T preko poprečnih presjeka poput otvora s progresivnim karakteristikama protoka
Isključivanje solenoida (6)
→Upravljački kalem (2) se pomoću tlačne opruge (3) vraća u središnji položaj.
HD-4WREE...A-2X
U stanju bez napona kalem (2) se drži u mehaničkom središnjem položaju povratnim oprugama solenoida. Ovo, za simbol kalema "V", ne odnosi se na položaj hidrauličkog središta! Kada je krug upravljanja zatvorenom petljom električnog ventila zatvoren, kalem se postavlja u hidraulički središnji položaj.
Dizajn:
Ventil se u osnovi sastoji od:
•Kućište (1) s montažnom stranom
• Kontrolni kalem (2) s kompresijskim oprugama (3 i 4)
• Solenoidi (5 i 6) sa središnjim navojem
• Sonda položaja (7)
• Opcijska integrirana upravljačka elektronika (8)
• Mehaničko podešavanje nulte točke (9) dostupno je putem Pg 13.5, a električna nulta točka dostupna je putem Pg 7(10) (tip 4WREE)
Simbol proporcionalnog usmjerenog ventila 4WREE-2X
