Kada radite s hidrauličkim sustavima, kontrola smjera protoka ključna je za sigurnost i učinkovitost. Bosch Rexroth M-SR uložni ventil služi kao pouzdan nepovratni ventil koji omogućuje protok tekućine u jednom smjeru dok potpuno blokira obrnuti protok. Ova je komponenta postala standardni izbor u industrijskoj hidrauličkoj primjeni zbog svog kompaktnog dizajna i performansi bez curenja.
Što je M-SR patronski ventil
M-SR patronski ventil je hidraulički nepovratni ventil s uvrtanjem kojeg proizvodi Bosch Rexroth, jedna od vodećih tvrtki u hidrauličkoj tehnologiji. Ovaj patronski ventil M-SR pripada seriji 1X i koristi tanjirasti dizajn za kontrolu protoka tekućine. Ventil se uklapa izravno u blok razdjelnika, što štedi prostor u usporedbi s tradicionalnim ventilima montiranim na vodu.
Osnovna operacija je jednostavna. Kada hidraulička tekućina pritisne ventil u smjeru prema naprijed s dovoljnim pritiskom, lopatica se otvara i omogućuje protok. Kada pritisak dolazi iz obrnutog smjera, lamela čvrsto prianja uz svoje sjedište, sprječavajući povratni tok. Ovo brtvljenje metala na metal stvara nepropusno zatvaranje koje održava tlak u sustavu bez degradacije tijekom vremena.
Uložni ventil M-SR dolazi u dvije vrste ugradnje: KE kutni ventil za staze protoka od 90 stupnjeva i KD inline ventil za ravne staze protoka. Ova fleksibilnost pomaže inženjerima dizajnirati kompaktne hidrauličke krugove koji stanu unutar ograničenog prostora.
Tehničke specifikacije i raspon veličina
M-SR uložni ventil dostupan je u sedam nominalnih veličina, označenih kao NG 6 do NG 30. Svaka veličina podnosi različite brzine protoka i razine tlaka ovisno o zahtjevima primjene.
Za manje sustave, NG 6 uložni ventil M-SR handles ima protok do 6 litara u minuti i radi pri tlaku do 420 bara. Kako se veličina povećava, kapacitet protoka značajno raste. Verzija NG 10 ima 50 litara u minuti, dok NG 15 može podnijeti 120 litara u minuti. Najveća standardna veličina, NG 30, podržava protoke do 400 litara u minuti, iako maksimalni tlak pada na 250 bara.
Tlak pucanja, koji je minimalni tlak potreban za otvaranje ventila, kreće se od nule (za verzije bez opruge) do 5 bara. Većina primjena koristi standardnu oprugu od 0,5 bara, koja osigurava pouzdano brtvljenje dok se lako otvara kada započne protok naprijed. Viši pritisci pucanja poput 1,5 bara ili 3 bara dostupni su za sustave koji trebaju jaču obrnutu silu brtvljenja.
Raspon radne temperature ovisi o materijalu brtve. Standardne NBR brtve rade od negativnih 30 stupnjeva Celzija do pozitivnih 80 stupnjeva Celzija. Za aplikacije otporne na visoke temperature ili kemikalije, FKM brtve proširuju gornju granicu dok malo sužavaju raspon niske temperature.
Uložak ventila M-SR radi s različitim hidrauličkim tekućinama uključujući mineralna ulja, biorazgradive tekućine i opcije otporne na vatru. Kada koristite tekućine na bazi vode, radna temperatura treba ostati ispod 60 stupnjeva Celzijusa kako bi se održala dugotrajnost brtve.
Zahtjevi za instalaciju i detalji montaže
Ugradnja M-SR uložnog ventila zahtijeva pozornost na nekoliko specifikacija dimenzija i površine. Duljina tijela ventila varira ovisno o veličini, u rasponu od 33,3 milimetra za NG 6 do 83,3 milimetra za NG 30, s negativnom tolerancijom od 0,1 milimetra. Ugradbena šupljina slijedi standard ZN 10001, koji osigurava kompatibilnost s pravilno dizajniranim blokovima razdjelnika.
Svaka veličina zahtijeva poseban čep s navojem za brtvljenje šupljine. Na primjer, NG 10 patronski ventil M-SR koristi broj dijela R913011603, koji ima promjer promjera 18 milimetara i cijevni navoj G 1/2. Verzija NG 20 koristi veći čep s provrtom od 30 milimetara i G 1 navojem. Ovi čepovi moraju biti lagano podmazani uljem prije postavljanja kako bi se spriječilo nagrizanje i osiguralo pravilno brtvljenje.
Površinska obrada važna je za pouzdan rad. Površine za brtvljenje trebaju imati vrijednost hrapavosti između Rz 8 i Rz 16. Ventil se može montirati u bilo kojoj orijentaciji, iako izbjegavanje zračnih džepova u krugu pomaže u sprječavanju kavitacije i buke.
Za visokotlačne primjene iznad 350 bara, nanošenje Loctite 243 osigurača navoja na navoje utikača dodaje sigurnost protiv popuštanja uslijed vibracija. Uložni ventil M-SR održava svoj nazivni kapacitet tlaka kada je ispravno instaliran s odgovarajućim vrijednostima zakretnog momenta.
Radne karakteristike i krivulje protoka
Razumijevanje načina na koji se M-SR patronski ventil ponaša u različitim uvjetima pomaže inženjerima odabrati pravu veličinu i oprugu. Odnos između brzine protoka i pada tlaka slijedi nelinearnu krivulju koja varira ovisno o veličini ventila i postavci tlaka pucanja.
Uzimajući NG 15 patronski ventil M-SR kao primjer, pri protoku od 100 litara u minuti s oprugom od 0,5 bara, pad tlaka na ventilu iznosi približno 0,8 bara. Kako se protok povećava, pad tlaka raste brže zbog povećane brzine kroz otvor ventila. Pri 120 litara u minuti pad tlaka doseže otprilike 1,2 bara.
Za veće ventile kao što je NG 30, pad tlaka ostaje niži pri ekvivalentnim brzinama protoka zbog veće površine protoka. Pri 400 litara u minuti, NG 30 uložni ventil M-SR pokazuje pad tlaka od oko 10 bara, što je prihvatljivo u većini krugova visokog protoka.
Ove krivulje performansi pretpostavljaju korištenje hidrauličkog ulja HLP 46 na 40 stupnjeva Celzijusa. Promjene viskoznosti utječu na pad tlaka, pri čemu gušće tekućine stvaraju veći otpor. Ventil podnosi viskoznosti od 2,8 do 500 četvornih milimetara u sekundi, premda bi za posebne primjene trebalo provjeriti učinkovitost izvan tipičnog raspona.
Izvedba obrnutog brtvljenja je u biti savršena. Kada pritisak djeluje u suprotnom smjeru od zatvaranja, poluga čvrsto sjedi i sprječava curenje. Ova karakteristika nepropusnosti čini uložni ventil M-SR pogodnim za održavanje tlaka u cilindrima ili sprječavanje obrnutog protoka u krugovima pumpe.
Uobičajene primjene i slučajevi korištenja
M-SR patronski ventil nalazi primjenu u mnogim industrijama gdje je potrebna pouzdana funkcija povratnog ventila. U proizvodnji automobila ovi ventili štite ispitne stalke mjenjača i krugove kočionog sustava. Tipična instalacija može koristiti NG 20 uložni ventil M-SR u ispitnom krugu prijenosa koji teče 200 litara u minuti, gdje sprječavanje povratnog protoka osigurava točne rezultate ispitivanja i štiti skupu opremu.
Strojevi za pakiranje oslanjaju se na precizno pozicioniranje cilindra, a patronski ventil M-SR sprječava pomicanje tereta blokiranjem obrnutog protoka kada se usmjerni ventil centrira. Ova aplikacija često koristi manje veličine kao što su NG 10 ili NG 15, usklađene sa zahtjevima protoka cilindra.
Medicinska i farmaceutska oprema zahtijeva čist rad bez rizika od kontaminacije. Dizajn zatvorenog uloška M-SR ventila eliminira vanjske putove istjecanja koji bi mogli unijeti onečišćenja. Ovi sustavi obično rade pri umjerenim pritiscima gdje nazivni tlak od 420 bara pruža dovoljno sigurnosne granice.
Industrijski alatni strojevi koriste patronski ventil M-SR u premosnim krugovima crpke i aplikacijama za držanje opterećenja cilindra. Kompaktna instalacija štedi prostor na ploči dok pruža pouzdan rad u zahtjevnim proizvodnim okruženjima. Građevinska oprema i sustavi za kontrolu nagiba vjetroturbina također uključuju ove ventile zbog njihove robusne sposobnosti visokog tlaka.
Svestranost uložnog ventila M-SR dolazi od jednostavnog rukovanja i širokog raspona veličina. Inženjeri mogu odrediti točnu kombinaciju veličine, pritiska pucanja i materijala za brtvljenje kako bi odgovarali njihovim specifičnim zahtjevima.
Razmatranja održavanja i životni vijek
Jedna prednost M-SR uložnog ventila je njegov dug radni vijek uz minimalno održavanje. Bosch Rexroth procjenjuje srednje vrijeme do opasnog kvara na 150 godina u normalnim radnim uvjetima, što znači rad bez održavanja za većinu instalacija.
Glavni servisni zahtjev uključuje održavanje odgovarajuće čistoće tekućine. Ventil zahtijeva filtraciju od 20 mikrometara ili finiju kako bi se spriječila kontaminacija česticama koje bi mogle oštetiti brtvene površine. Slijedeći ISO 4406 razinu čistoće 20/18/15 osigurava pouzdan rad i maksimalan vijek trajanja.
Čep s navojem koji brtvi šupljinu smatra se habajućim predmetom, iako je rijetko potrebna zamjena osim ako se ventil više puta ukloni i ponovno ugradi. Zamjenski utikači dostupni su zasebno koristeći iste brojeve dijelova koji su navedeni za početnu ugradnju.
Prilikom rada uložnog ventila M-SR u teškim okruženjima s visokim temperaturama, agresivnim tekućinama ili teškim onečišćenjem, intervali pregleda trebali bi se skratiti u odnosu na standardnu pretpostavku. Praćenje vanjskog curenja oko čepa s navojem i povremena provjera tlaka u sustavu pomaže u otkrivanju potencijalnih problema prije kvara.
Dizajn zatvorenog uloška štiti unutarnje komponente od izloženosti okoliša, što pridonosi izvrsnoj pouzdanosti. Za razliku od vanjskih povratnih ventila koji bi mogli pretrpjeti koroziju ili fizička oštećenja, M-SR ventil zaštićen je unutar bloka razdjelnika.
Usporedba alternativa i kompatibilnih proizvoda
Dok Bosch Rexroth M-SR uložni ventil postavlja standard za rad visokotlačnog povratnog ventila, na tržištu postoji nekoliko alternativa. Razumijevanje razlika pomaže pri donošenju odluka o izvoru i pitanjima kompatibilnosti.
Hydac nudi CSBN seriju nepovratnih ventila s uloškom sa sličnim uvrtanjem, ali obično s ocjenom od 350 bara umjesto 420 bara. Ovi ventili koštaju nešto manje, a daju usporedivu izvedbu u primjenama koje ne zahtijevaju puni nazivni tlak. Parker proizvodi seriju D1VW, koja uključuje opcije elektroničkog nadzora za sustave kojima je potrebna povratna informacija o statusu ventila.

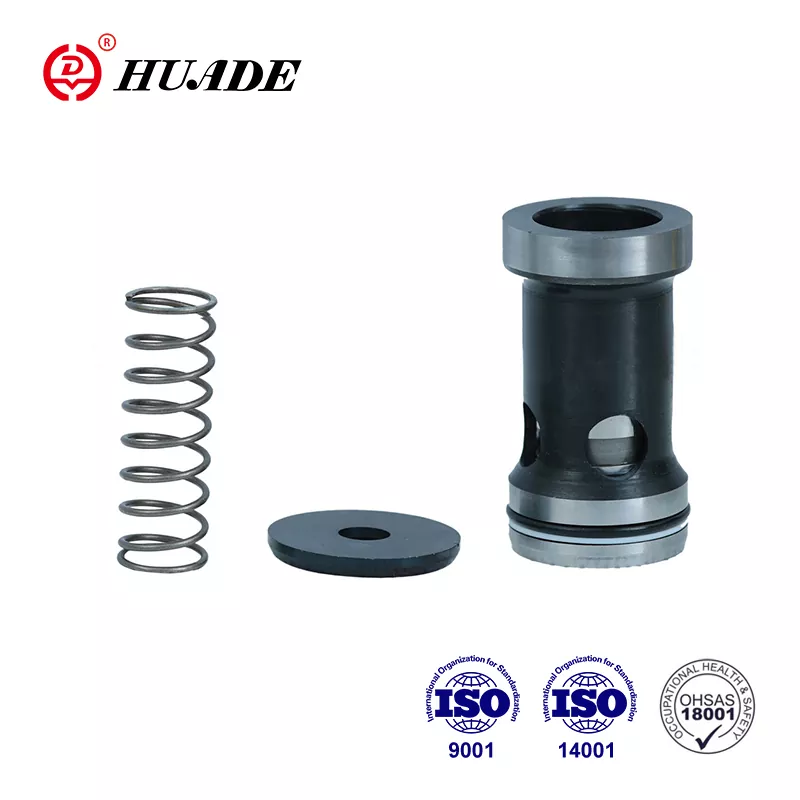

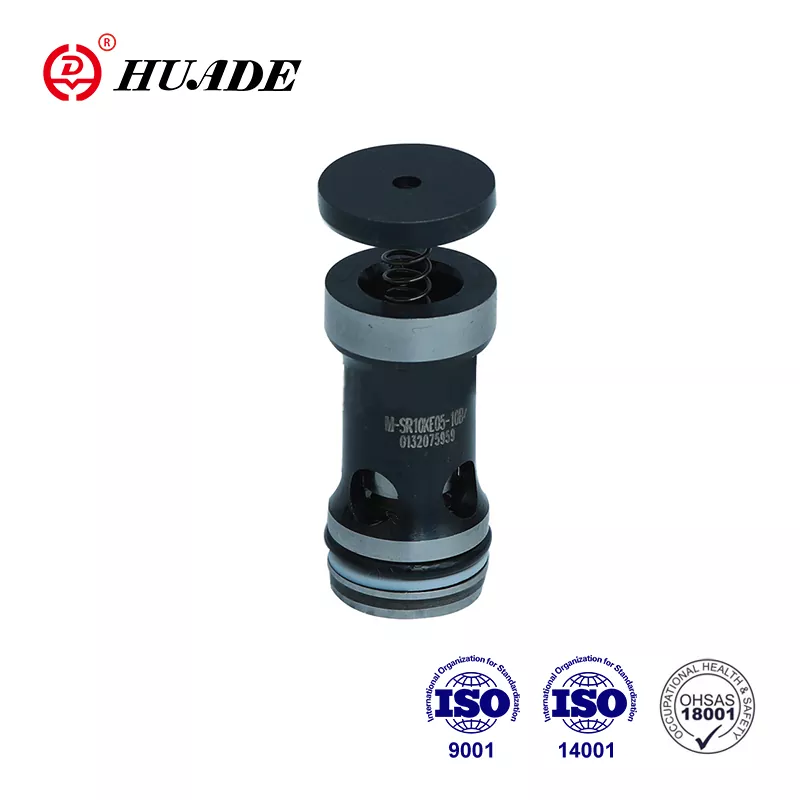

Nekoliko proizvođača u Kini proizvodi patronske ventile kompatibilne sa specifikacijama M-SR. Tvrtke poput Huade i Hengli proizvode ventile koji odgovaraju karakteristikama dimenzija i performansi po nižim cijenama. Ove alternative mogu dobro funkcionirati u nekritičnim aplikacijama ili tamo gdje su proračunska ograničenja značajna. Ključno je provjeriti održava li proizvođač odgovarajuću kontrolu kvalitete i osigurava li dokumentaciju ISO certifikata.
Prilikom odabira između originalnog Bosch Rexroth uložnog ventila M-SR i kompatibilnih alternativa, uzmite u obzir kritičnost primjene, potrebne razine certifikacije i dostupnost lokalne podrške. Kritični sustavi koji ne mogu tolerirati kvar trebaju koristiti originalnu opremu. Manje zahtjevne aplikacije mogu prihvatiti kompatibilne proizvode radi smanjenja troškova.
Gdje kupiti i informacije o cijenama
M-SR patronski ventil dostupan je putem više kanala, ovisno o vašoj lokaciji i zahtjevima za količinom. Bosch Rexroth vodi službenu internetsku trgovinu na [store.boschrexroth.com](http://store.boschrexroth.com/) gdje se standardne konfiguracije isporučuju u roku od jednog do tri dana. Brojevi dijelova slijede određeni format, kao što je R900350797 za kutni ventil NG 30 KE s oprugom od 0,5 bara.
Ovlašteni distributeri kao što je BuyRexroth osiguravaju kartušni ventil M-SR s transparentnim cijenama i opcijama dostave diljem svijeta. Ovi distributeri obično imaju uobičajene veličine i mogu naručiti posebne konfiguracije izravno iz tvornice. Rok isporuke za standardne dijelove obično je kratak, dok prilagođene specifikacije mogu zahtijevati nekoliko tjedana.
Cijene se značajno razlikuju ovisno o veličini i konfiguraciji ventila. Manje veličine poput NG 6 obično koštaju između 50 i 80 dolara, dok veliki ventili NG 30 mogu doseći 200 dolara ili više. Kompatibilne alternative kineskih proizvođača mogu imati 20 do 40 posto niže cijene, iako bi minimalne količine za narudžbu mogle biti veće od poželjnih za male projekte.
Za specijalizirane primjene koje zahtijevaju FKM brtve ili nestandardne pritiske pucanja, traženje ponude izravno od distributera ili proizvođača često daje najbolje rezultate. Tehnička podrška može pomoći potvrditi da odabrana konfiguracija uložnog ventila M-SR odgovara zahtjevima aplikacije prije kupnje.
Razmatranja dizajna za integraciju sustava
Integracija M-SR uložnog ventila u hidraulički sustav zahtijeva posebnu pozornost na dizajn razvodnika i raspored kruga. Ventil se ugrađuje u standardnu šupljinu koja se mora strojno obraditi na precizne dimenzije. Suradnja s dobavljačima razdjelnika koji slijede standard ZN 10001 osigurava odgovarajuću prilagodbu i izvedbu.
Smjer protoka kroz uložni ventil M-SR mora biti usklađen s projektom kruga. Strelica na tijelu ventila ili kataloški simbol označava smjer slobodnog protoka. Ugradnja ventila unazad blokirat će sav protok, stoga je provjera tijekom sastavljanja važna. Neki inženjeri označavaju blok razdjelnika strelicama smjera protoka kako bi spriječili pogreške pri instalaciji.
Izračuni pada tlaka trebaju uzeti u obzir karakteristike ventila pri očekivanim brzinama protoka. Dok je pad tlaka kroz uložni ventil M-SR obično malen u usporedbi s drugim ograničenjima kruga, aplikacije s velikim protokom imaju koristi od odabira sljedeće veće veličine kako bi se smanjio gubitak energije i stvaranje topline.
Odabir tlaka pucanja utječe i na otpor prema naprijed i na obrnutu silu brtvljenja. Prijave koje zahtijevaju minimalni otpor prema naprijed trebale bi koristiti niže pritiske pucanja poput 0,2 bara ili čak verziju bez opruge. Sustavi koji moraju održavati pritisak protiv različitih opterećenja imaju koristi od viših pritisaka pucanja koji osiguravaju jače brtvljenje.
Temperaturne cikluse i kompatibilnost fluida treba provjeriti tijekom faze projektiranja. Ako sustav doživljava ekstremne temperature ili koristi specijalne tekućine, potvrda kompatibilnosti materijala brtve sprječava preuranjeni kvar. FKM brtva opcija proširuje kemijsku otpornost za primjene koje uključuju agresivne aditive ili povišene temperature.
Zaključak
Bosch Rexroth M-SR uložni ventil pruža pouzdanu funkciju nepovratnog ventila u kompaktnom paketu prikladnom za visokotlačne hidrauličke sustave. Njegov dizajn uloška s uvrtanjem pojednostavljuje instalaciju dok eliminira vanjske putove curenja. Raspon veličina od NG 6 do NG 30 pokriva zahtjeve protoka od malih cilindara do velikih industrijskih krugova.
Odabir prave konfiguracije M-SR uložnog ventila uključuje usklađivanje veličine ventila sa zahtjevima protoka, odabir odgovarajućeg tlaka pucanja za primjenu i provjeru kompatibilnosti brtve s radnim uvjetima. Izvrstan vijek trajanja i minimalni zahtjevi za održavanjem čine ovaj ventil isplativim izborom tijekom životnog vijeka sustava.
Bilo da se radi o projektiranju novog hidrauličkog kruga ili zamjeni postojećih komponenti, razumijevanje mogućnosti i zahtjeva ugradnje M-SR uložnog ventila pomaže u osiguravanju uspješne implementacije. Rasprostranjena dostupnost i opsežna povijest primjene pružaju povjerenje u specifikaciju ove dokazane hidrauličke komponente.
