Kada radite s hidrauličkim sustavima, potrebne su vam komponente koje održavaju protok tekućine u pravom smjeru. Kontrolni ventil RVP 25 pouzdan je uređaj dizajniran za upravo to. Ovaj ventil dopušta slobodno strujanje hidrauličkog ulja u jednom smjeru dok blokira povratni tok. To je jednostavan koncept, ali nepovratni ventil RVP 25 obavlja ovaj posao izuzetno dobro u sustavima srednjeg do visokog tlaka.
RVP 25 pripada obitelji povratnih ventila poznatih europskih proizvođača kao što su HYDAC i MHA Zentgraf. Također možete pronaći kompatibilne verzije tvrtki kao što su Huade i Hengli. Ovi se ventili montiraju izravno na razdjelnike, koji su metalni blokovi koji organiziraju hidrauličke veze. Ovaj dizajn štedi prostor i čini instalaciju čišćom od korištenja pojedinačnih cijevnih spojnica.
Broj "25" odnosi se na nazivnu veličinu ventila, koja je DN25 ili otprilike jedan inč u promjeru. Ova veličina podnosi srednje do velike protoke, obično između 150 i 550 litara u minuti. To je dovoljno za građevinsku opremu, industrijske strojeve i automatizirane sustave. Kontrolni ventil RVP 25 najbolje radi u primjenama gdje vam je potreban dosljedan jednosmjerni protok bez čestih ciklusa.
Kako povratni ventil RVP 25 zapravo radi
Unutar povratnog ventila RVP 25 pronaći ćete nekoliko osnovnih dijelova koji rade zajedno. Tu je tijelo ventila, stožasto sjedište, pokretni klip ili kugla, opruga i gumene brtve koje se zovu O-prstenovi. Dizajn je jednostavan, što ga čini pouzdanim.
Kada hidraulička tekućina gura kroz ventil u ispravnom smjeru, tlak nadmašuje silu opruge. To gura klip dalje od njegovog sjedišta, stvarajući otvor za prolaz tekućine. Pad tlaka tijekom ovog protoka prema naprijed je relativno nizak, obično samo nekoliko bara čak i pri velikim brzinama protoka. Ova učinkovitost znači da vaša pumpa ne radi više nego što je potrebno.
Kada tekućina pokuša teći unatrag, opruga odmah gura klip natrag na sjedište. Konusni oblik stvara čvrsto brtvljenje, a obrnuti pritisak zapravo pomaže da se brtvljenje još čvršće pritisne. Ovaj kontakt metala na metal zaustavlja gotovo sva curenja. Prema industrijskim standardima kao što je DIN EN 12266, nepovratni ventil RVP 25 postiže ono što se naziva klasifikacijom "nula curenja", iako je minimalno curenje normalno u stvarnim uvjetima.
Različiti proizvođači koriste malo različite unutarnje dizajne. HYDAC verzije obično koriste stožasti klip za preciznu kontrolu. Zentgraf modeli često koriste kuglični dizajn, koji brže reagira pri nižim pritiscima. Oba pristupa dobro funkcioniraju, ali konusni dizajn općenito pruža strože tolerancije. Kontrolni ventil RVP 25 bilo kojeg proizvođača radi s hidrauličkim uljima na bazi minerala s viskozitetom između 2,8 i 500 četvornih milimetara u sekundi. Htjet ćete držati svoju hidrauličku tekućinu filtriranom na najmanje 20 mikrona kako biste spriječili kontaminaciju unutar ventila.
Tehničke specifikacije koje su važne
Razumijevanje specifikacija povratnog ventila RVP 25 pomaže vam odabrati pravi ventil za vaš sustav. Radni tlak je jedan od najvažnijih brojeva. Većina RVP 25 ventila podnosi do 350 bara, što je jednako oko 5000 funti po kvadratnom inču. Neke verzije dobavljača kao što su Huade i Hengli ocijenjene su za 315 bara, što je još uvijek dovoljno za većinu primjena. Ova vrijednost tlaka primjenjuje se kada koristite standardno mineralno ulje na normalnim temperaturama.
Maksimalni protok malo se razlikuje od proizvođača do proizvođača. HYDAC ocjenjuje svoj povratni ventil RVP 25 na 150 galona u minuti ili oko 568 litara u minuti. Zentgraf i kompatibilni kineski proizvođači tvrde da je protok između 400 i 550 litara u minuti. Stvarni protok koji vaš sustav može podnijeti ovisi o tome koliki pad tlaka možete prihvatiti. Pri većim brzinama protoka, pad tlaka se povećava, što može utjecati na ukupnu učinkovitost sustava.
Tlak otvaranja, koji se naziva i tlak pucanja, određuje kada se povratni ventil RVP 25 počinje otvarati. Standardne verzije otvaraju se na oko 7 psi ili 0,5 bara. To je dovoljno nisko da ventil ne stvara nepotreban otpor tijekom normalnog rada. Međutim, možete naručiti verzije s višim tlakom otvaranja, u rasponu od 25 psi do 65 psi ili 4,5 bara. Viši tlakovi otvaranja bolje funkcioniraju u sustavima u kojima morate spriječiti blagi povratni tok, čak i pod minimalnim povratnim tlakom. Imajte na umu da proizvođači dopuštaju toleranciju od plus ili minus 30 posto na ovim vrijednostima tlaka otvaranja.
Temperaturni raspon još je jedno praktično razmatranje. Kontrolni ventil RVP 25 radi sigurno od minus 20 stupnjeva Celzijusa do pozitivnih 100 stupnjeva Celzijusa. To je negativnih 4 stupnja Fahrenheita do 212 stupnjeva Fahrenheita. Ova ograničenja dolaze od gumenih O-prstenova, koji su obično izrađeni od FPM ili NBR materijala. FPM bolje podnosi više temperature, dok je NBR jeftiniji i radi dobro u umjerenim uvjetima.
Samo tijelo ventila izrađeno je od ugljičnog čelika, često s fosfatnim premazom za otpornost na koroziju. Klip ili kugla koja se kreće koristi se od kaljenog čelika kako bi izdržao milijune ciklusa bez habanja. Neki proizvođači nude pocinčavanje kao alternativnu površinsku obradu. Ovi izbori materijala čine povratni ventil RVP 25 izdržljivim u prljavim industrijskim okruženjima.
Mogućnosti spajanja uključuju NPT navoje, SAE O-ring priključke i BSPP navoje. Međutim, većina korisnika ugrađuje nepovratni ventil RVP 25 izravno na razvodnik pomoću vijaka umjesto navojnih spojeva. Ovaj stil montaže je čistiji i pouzdaniji za sustave s više ventila.
Fizičke dimenzije i zahtjevi za ugradnju
Određivanje pravih dimenzija je važno kada integrirate kontrolni ventil RVP 25 u svoj hidraulički razvodnik. Ventil je dug otprilike 172 milimetra, visok 79,5 milimetara, a širina varira ovisno o specifičnom modelu. To je oko 6,8 inča dugo i 3,1 inča visoko. Montažna površina gdje se ventil pričvršćuje za razvodnik duga je 165 milimetara i široka 120 milimetara na verzijama HYDAC.
Otvori kroz koje tekućina ulazi i izlazi udaljeni su 100 milimetara od središta do središta. Ovo je standardni razmak koji se koristi u mnogim hidrauličkim komponentama, što olakšava projektiranje razdjelnika koji prihvaćaju više ventila. Sam promjer otvora je 28 milimetara, pogodan za spojnice od jednog inča.
Morat ćete izbušiti montažne rupe u vašem razdjelniku kako biste prihvatili nepovratni ventil RVP 25. Ove rupe bi trebale biti promjera 11,5 milimetara, razmaknute jedna od druge 60 milimetara. Većina instalacija koristi četiri do šest vijaka M10 promjera 10 milimetara. Preporučeni zakretni moment za ove vijke je 70 Newton-metara, što osigurava čvrsto brtvljenje bez oštećenja kućišta ventila ili razvodnika. Pretjerano zatezanje može napuknuti kućište ili deformirati brtvenu površinu.
Prije nego što instalirate povratni ventil RVP 25, provjerite je li vaša montažna površina razdjelnika ravna i glatka. Površinska hrapavost treba biti veća od 0,8 mikrometara, a ravnost unutar 0,01 milimetara na 100 milimetara duljine. Ove male tolerancije sprječavaju curenje oko brtve O-prstena. Standardna veličina O-prstena za RVP 25 je 32 milimetra sa 3 milimetra poprečnog presjeka.
Kada ste spremni za ugradnju, nanesite tanak sloj kompatibilnog hidrauličkog ulja ili masti na O-prsten. Ovo podmazivanje pomaže ispravno sjedište O-prstena bez uvijanja ili priklještenja. Postavite povratni ventil RVP 25 na razvodnik i ručno pokrenite sve pričvrsne vijke. Zatim ih postupno zatežite u križnom obrascu, slično kao što ste zategli matice kotača na automobilu. Ovo ravnomjerno zatezanje sprječava savijanje tijela ventila.
Kontrolni ventil RVP 25 može se ugraditi u bilo kojoj orijentaciji. Možete ga montirati vodoravno, okomito ili pod kutom. Samo provjerite odgovara li smjer protoka strelici označenoj na tijelu ventila. Strelica pokazuje smjer slobodnog protoka, gdje tekućina treba ući u priključak P1 i izaći u priključak P2. Ugradnja ventila unazad spriječit će sav protok, što bi moglo oštetiti vašu pumpu ili druge komponente.
Težina je još jedno razmatranje ako dizajnirate mobilni sustav. Kontrolni ventil RVP 25 teži otprilike 5,8 kilograma, što je oko 12,8 funti. To uključuje tijelo ventila i standardni hardver za montažu. Veće inačice s različitim konfiguracijama priključaka mogu biti malo veće.
Usporedba različitih proizvođača i dobavljača
Nekoliko tvrtki proizvodi kontrolni ventil RVP 25 ili kompatibilne ekvivalente. Razumijevanje razlika pomaže vam da donesete pametnu odluku o kupnji na temelju vašeg proračuna i potreba za učinkom.
HYDAC je vjerojatno najprepoznatljivije ime u hidrauličkim povratnim ventilima. Njihov povratni ventil RVP 25 nudi najširi raspon opcija tlaka otvaranja, od 7 psi do 65 psi. HYDAC ventili podvrgavaju se rigoroznim ispitivanjima i imaju ISO 9001 certifikat. HYDAC proizvode ćete pronaći preko distributera kao što su ValinOnline i Motion Industries diljem Sjeverne Amerike i Europe. Loša strana je trošak. Jedinice HYDAC povratnog ventila RVP 25 obično koštaju između 300 i 500 američkih dolara, ovisno o konfiguraciji. Međutim, dostupnost je izvrsna i obično možete brzo dobiti zamjenske dijelove.
MHA Zentgraf proizvodi modele nepovratnih ventila RVP 25 prvenstveno za europsko tržište. Njihovi ventili koriste kuglasti dizajn umjesto konusnog klipa, koji neki inženjeri preferiraju za niže tlakove otvaranja. Zentgraf ventili su kompaktni i dobro rade u uskim prostorima. Zadovoljavaju DIN standarde i nude mogućnosti prilagođavanja. Cijene padaju između 200 i 400 dolara. Zentgraf ventile možete pronaći putem DirectIndustryja, a ponekad i na eBayu, iako dostupnost izvan Europe može biti ograničena.

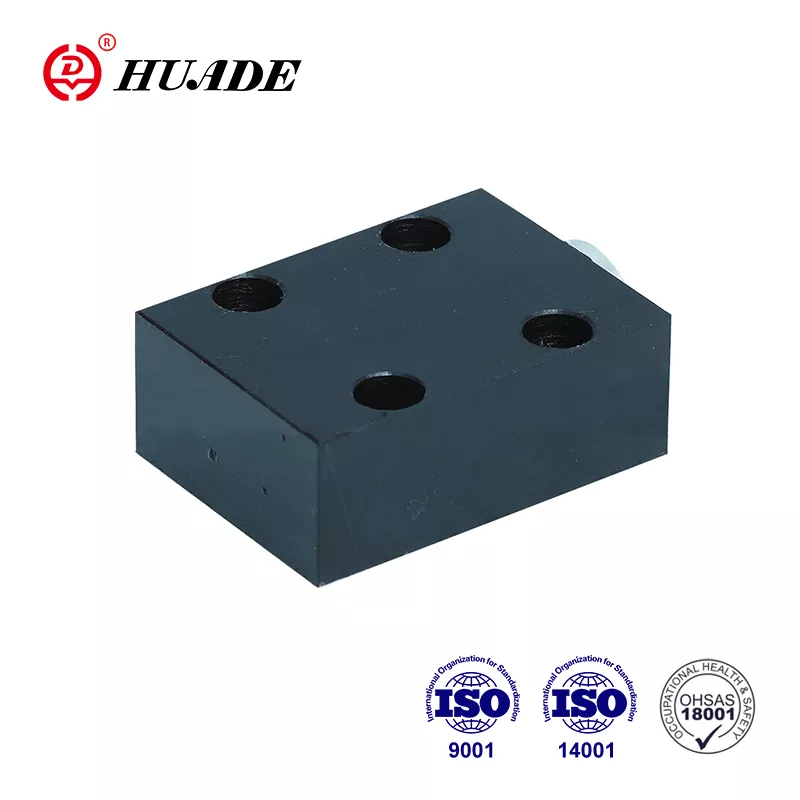

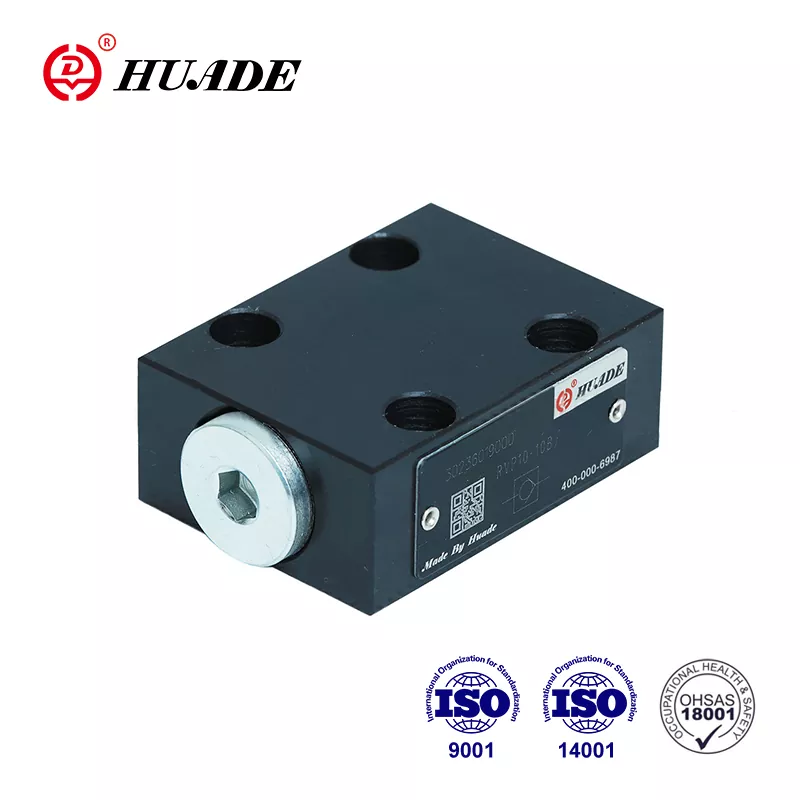

Kineski proizvođači kao što su Huade i Hengli proizvode kompatibilne verzije povratnog ventila RVP 25 po mnogo nižim cijenama. Huade prodaje svoje ventile kao Rexroth kompatibilne, što znači da će fizički stati na mjesta dizajnirana za Rexroth komponente. Cijene počinju oko 42 dolara FOB iz Kine, iako ćete morati uzeti u obzir dostavu i uvozne carine. Minimalne količine za narudžbu često su samo jedan komad, što Huade čini privlačnim za male projekte ili popravke. Hengli nudi slične cijene i dodaje opcije poput poboljšane otpornosti na koroziju kroz posebne premaze.
Postoje razlike u kvaliteti između premium i jeftinih marki. HYDAC i Zentgraf ventili obično imaju strože proizvodne tolerancije, što znači dosljednije pritiske otvaranja i duži životni vijek. Jedinice povratnog ventila RVP 25 kineske proizvodnje dobro funkcioniraju za mnoge primjene, no možda ćete vidjeti više varijacija od ventila do ventila. Ako gradite kritičan sustav gdje kvar može biti opasan ili skup, dodatno plaćanje za HYDAC ili Zentgraf ventil ima smisla. Za opću industrijsku opremu s manje zahtjevnim zahtjevima, Huade ili Hengli ventili pružaju dobru vrijednost.
Svi ovi proizvođači nude certifikat ISO 9001, što znači da slijede standarde upravljanja kvalitetom. Neki također imaju ekološke certifikate kao što je ISO 14001 i sigurnosne certifikate kao što je ISO 45001. Prilikom naručivanja provjerite može li vaš dobavljač osigurati materijalne certifikate i izvješća o ispitivanju ako su vam potrebni za usklađenost s propisima.
Primjene povratnog ventila RVP 25 u stvarnom svijetu
Nepovratni ventil RVP 25 pojavljuje se u mnogim vrstama hidrauličke opreme u različitim industrijama. Razumijevanje ovih primjena pomaže vam vidjeti gdje se ovaj ventil uklapa u stvarne sustave.
Građevinska oprema i oprema za zemljane radove često koristi nepovratni ventil RVP 25. Bageri, na primjer, imaju hidrauličke ruke koje trebaju zadržati svoj položaj kada operater prestane pomicati kontrole. Nepovratni ventil RVP 25 ugrađen na cilindar sprječava protok ulja unatrag, što bi dovelo do pada kraka. Ova funkcija držanja tereta štiti rukovatelje i omogućuje preciznu kontrolu. Slične primjene pojavljuju se u buldožerima, dizalicama i viličarima.
Proizvodni strojevi imaju koristi od instalacije povratnog ventila RVP 25 na nekoliko načina. CNC obradni centri koriste hidrauličke stezaljke za mirno držanje obradaka tijekom operacija rezanja. Nepovratni ventili osiguravaju da stezaljke ostanu čvrste čak i ako tlak pumpe varira. Strojevi za injekcijsko prešanje pumpaju vruću plastiku u kalupe pod visokim pritiskom. Nepovratni ventil RVP 25 sprječava protok plastike unatrag kroz krug ubrizgavanja, što bi dovelo do gubitka materijala i usporavanja proizvodnje.
Oprema za obradu metala poput preša i škara stvara ogromne sile kroz hidrauličke cilindre. Ovi sustavi trebaju pouzdane nepovratne ventile kako bi spriječili nekontrolirano kretanje kada operater otpusti kontrole. Nepovratni ventil RVP 25 podnosi visoke tlakove i protoke tipične u obradi metala. Njegov nizak pad tlaka znači da sustav ostaje učinkovit čak i tijekom brzih ciklusa.
Poljoprivredna oprema uključujući traktore i kombajne uključuje hidraulične sustave za priključke i upravljanje. Nepovratni ventil RVP 25 štiti hidrauličke pumpe od oštećenja u suprotnom smjeru do kojih bi moglo doći kada se motor traktora ugasi. Ventil također pomaže u održavanju tlaka u krugovima podizanja, sprječavajući polagano spuštanje priključaka kada su parkirani na padinama.
Automatizirane proizvodne linije često koriste hidrauličku snagu za zadatke koji se ponavljaju kao što su štancanje, prešanje i rukovanje materijalom. Kontrolni ventil RVP 25 uklapa se u blokove razvodnika koji kontroliraju više cilindara sa središnjeg mjesta. Ovaj organizirani pristup smanjuje cjevovode, štedi prostor i pojednostavljuje rješavanje problema. Brzine protoka do 550 litara u minuti čine RVP 25 prikladnim čak i za brzu proizvodnu opremu.
Jedan specifičan primjer uključuje robotski sustav montaže gdje povratni ventil RVP 25 radi uz ventile za smanjenje tlaka u kompaktnom razvodniku. Ruka robota kreće se brzo i precizno, zahtijevajući protok od oko 600 litara u minuti. Ugradnjom nepovratnog ventila RVP 25 inženjeri su postigli 15 posto bolju učinkovitost sustava u usporedbi s prethodnom postavom. Nizak pad tlaka značio je da crpka troši manje energije, smanjujući troškove rada.
Stacionarne hidrauličke pogonske jedinice u tvornicama često uključuju jedinice povratnog ventila RVP 25 na izlazima crpki. To sprječava povratni tok tlaka u sustavu kroz pumpu kada se zaustavi, što bi moglo uzrokovati štetu. Ventil također omogućuje glatko pokretanje jer pumpa ne mora odmah nadvladati tlak sustava. Ova aplikacija je jednostavna, ali ključna za pouzdanost.
Održavanje i rješavanje problema vašeg povratnog ventila RVP 25
Redovito održavanje održava vaš povratni ventil RVP 25 u ispravnom radu godinama. Dobra vijest je da ovi ventili zahtijevaju minimalnu pozornost ako su ispravno instalirani i rade unutar svojih projektiranih ograničenja.
Započnite s vizualnim pregledom svakih šest do dvanaest mjeseci, ovisno o tome koliko vaš sustav radi. Potražite curenje ulja oko tijela ventila ili površine za montiranje. Nekoliko kapi može ukazivati na istrošeni O-prsten koji treba zamijeniti. Jako curenje može značiti da su pričvrsni vijci olabavljeni ili da je površina razdjelnika oštećena. Provjerite ostaju li svi pričvrsni vijci zategnuti pri specificiranom zakretnom momentu od 70 Nm.
Ispitivanje tlaka otvaranja govori vam radi li unutarnja opruga i dalje ispravno. Trebat će vam ispitni uređaj s podesivim kontrolama tlaka i protoka. Spojite kontrolni ventil RVP 25 na ispitni uređaj i postupno povećavajte tlak u smjeru prema naprijed. Zabilježite tlak pri kojem počinje protok. Usporedite ovo sa specifikacijom ventila. Ako se tlak otvaranja značajno povećao, ventil bi mogao imati kontaminaciju koja drži klip izvan njegovog sjedišta. Ako se tlak otvaranja smanjio, opruga možda slabi zbog zamora ili korozije.
Unutarnje čišćenje postaje neophodno ako primijetite da nepovratni ventil RVP 25 zapinje ili sporo reagira. Izvadite ventil iz razvodnika i pažljivo ga rastavite. Neki ventili zahtijevaju posebne alate kako bi se izbjeglo oštećenje unutarnjih dijelova. Očistite sve komponente otapalom koje je kompatibilno s vašom hidrauličnom tekućinom. Mineralni alkohol dobro funkcionira za sustave s mineralnim uljem. Pregledajte sjedište konusa i klip na istrošenost ili ogrebotine. Čak i mali nedostaci mogu uzrokovati curenje. Provjerite ima li opruga korozije ili trajne deformacije.
Zamijenite O-prstenove tijekom bilo kojeg većeg servisa. Ove gumene brtve s vremenom gube fleksibilnost, osobito ako su izložene ekstremnim temperaturama ili nekompatibilnim tekućinama. Koristite originalne zamjenske O-prstenove koji odgovaraju originalnom materijalu. FPM O-prstenovi koštaju više od NBR-a, ali traju duže u vrućim uvjetima. Nanesite tanak sloj hidrauličke tekućine na nove O-prstenove tijekom sastavljanja.
Uložak ventila unutar povratnog ventila RVP 25 je zamjenjiv na većini modela. Ako uočite značajnu istrošenost ili oštećenje, naručivanje novog uloška često je ekonomičnije od pokušaja popravka pojedinačnih komponenti. Provjerite dolaze li zamjenski dijelovi od izvornog proizvođača ili provjerenog kompatibilnog izvora. Generički dijelovi možda neće zadovoljiti iste specifikacije tolerancije.
Pohranite rezervne jedinice nepovratnog ventila RVP 25 na čisto i suho mjesto. Zatvorite otvore plastičnim čepovima kako biste spriječili kontaminaciju. Skladištenje na ekstremnoj temperaturi može oštetiti O-prstenove, stoga rezervne dijelove držite u klimatiziranom prostoru ako je moguće. Provjerite uskladištene ventile jednom godišnje i zamijenite sve O-prstenove koji pokazuju znakove propadanja.
Važna radna razmatranja
Nekoliko čimbenika utječe na to koliko dobro nepovratni ventil RVP 25 radi u vašem specifičnom sustavu. Razumijevanje ovih razmatranja pomaže vam u izbjegavanju problema.
Učestalost ciklusa važnija je nego što većina ljudi shvaća. Nepovratni ventil RVP 25 vrlo dobro podnosi povremene cikluse, ali nije dizajniran za brz, neprekidan rad. Proizvođači obično određuju maksimalni životni ciklus od 10 000 operacija za standardne verzije. Ako se vaša aplikacija češće ponavlja, opruga i brtvene površine će se brže istrošiti. Umjesto toga razmislite o upravljanom nepovratnom ventilu za aplikacije s visokim ciklusom.
Viskoznost tekućine mijenja pad tlaka kroz povratni ventil RVP 25. Specifikacije pretpostavljaju mineralno ulje s viskozitetom oko 335 SUS, što je tipično za industrijsku hidrauliku. Gušće tekućine stvaraju veće padove tlaka, što smanjuje učinkovitost sustava i stvara više topline. Razrjeđivače tekućine možda neće dovoljno podmazati unutarnje dijelove, uzrokujući brže trošenje. Držite se navedenog raspona viskoznosti od 2,8 do 500 kvadratnih milimetara u sekundi za najbolje rezultate.
Onečišćenje je glavni neprijatelj svih hidrauličkih ventila, uključujući nepovratni ventil RVP 25. Uski zazori unutar ventila ne mogu tolerirati prljavštinu ili metalne čestice. Uvijek filtrirajte svoju hidrauličku tekućinu na najmanje 20 mikrona, a po mogućnosti 10 mikrona ili finije. Ugradite filtar ispred povratnog ventila RVP 25 kako biste uhvatili onečišćenje prije nego što dođe do ventila. Redovito mijenjajte filtere prema rasporedu proizvođača.
Ekstremne temperature utječu na performanse i životni vijek. Dok povratni ventil RVP 25 radi od minus 20 do plus 100 stupnjeva Celzijusa, bolje je ostati u sredini ovog raspona. Vrlo niske temperature čine brtve krutim i mogu povećati tlak otvaranja. Vrlo visoke temperature omekšavaju brtve i ubrzavaju trošenje. Ako je vaš sustav konstantno vruć, razmislite o nadogradnji na FPM O-prstenove ili dodavanju izmjenjivača topline u vaš hidraulički krug.
Orijentacija instalacije ne utječe mehanički na kontrolni ventil RVP 25, ali može biti važna za pristup održavanju. Montirajte ventil na mjesto gdje možete dosegnuti pričvrsne vijke za budući servis. Ako je moguće, usmjerite ga tako da svi zarobljeni mjehurići zraka mogu prirodno izaći. Dok ventil radi u bilo kojem položaju, njegova montaža s vodoravnim otvorima olakšava ispuštanje zraka tijekom početnog pokretanja.
Skokovi tlaka u sustavu mogu oštetiti bilo koju hidrauličku komponentu, uključujući povratne ventile. Provjerite uključuje li vaš sustav odgovarajuće ventile za smanjenje tlaka dimenzionirane za protok vaše pumpe. Nepovratni ventil RVP 25 predviđen je za kontinuirani tlak od 350 bara, no ponovljeni skokovi iznad ove vrijednosti skratit će mu vijek trajanja. Razmislite o ugradnji prigušivača tlaka ili akumulatora ako vaš sustav ima česte skokove tlaka.
Odabir pravog povratnog ventila RVP 25 za vaš sustav
Odabir ispravne specifikacije ventila zahtijeva usklađivanje mogućnosti ventila sa zahtjevima vašeg sustava. Započnite identificiranjem maksimalnog radnog tlaka vašeg sustava. Dodajte sigurnosnu granicu od najmanje 20 posto kako biste uzeli u obzir skokove tlaka. Ako vaš sustav normalno radi na 280 bara, vrijednost povratnog ventila RVP 25 od 350 bara osigurava odgovarajuću marginu. Za veće tlakove trebat će vam druga serija ventila.
Slijedi izračun protoka. Odredite maksimalni protok kroz krug gdje ćete instalirati povratni ventil RVP 25. Usporedite to s protokom ventila, obično 150 do 550 litara u minuti, ovisno o proizvođaču. Ne zaboravite provjeriti krivulje pada tlaka. Veći protok uzrokuje veće padove tlaka, što gubi energiju i stvara toplinu. Ako vaš potrebni protok stvara pad tlaka veći od 10 bara, razmislite o većoj veličini ventila ili dva paralelna ventila.
Odabir tlaka otvaranja ovisi o vašoj specifičnoj primjeni. Za većinu namjena, standardni tlak otvaranja od 0,5 bara dobro funkcionira. Ova niska postavka smanjuje otpor tijekom normalnog rada. Međutim, možda ćete trebati veći pritisak otvaranja u određenim situacijama. Ako pokušavate držati teret okomito, veći pritisak otvaranja pruža bolju sigurnost od zanošenja. Ako trebate spriječiti bilo kakav povratni tok, čak i blagi protutlak, odaberite tlak otvaranja od 4,5 bara. Ne zaboravite da viši tlak otvaranja također povećava pad tlaka prema naprijed.
Konfiguracija priključka mora odgovarati vašem razdjelniku ili cjevovodu. Nepovratni ventil RVP 25 dolazi s različitim opcijama priključaka uključujući NPT navoje, SAE O-ring priključke i BSPP navoje. Za montažu razdjelnika, provjerite odgovaraju li razmak otvora i uzorak rupa za montažu vašem dizajnu razdjelnika. Većina proizvođača nudi CAD modele koje možete uvesti u svoj softver za dizajn kako biste provjerili prikladnost. Preuzmite ove modele prije dovršetka kupnje.
Kompatibilnost materijala ključna je za dug životni vijek ventila. Standardni nepovratni ventil RVP 25 radi s hidrauličkim uljima na bazi minerala i tekućinama fosfatnog estera. Ako koristite mješavine vode i glikola, sintetičke tekućine ili biorazgradiva ulja, provjerite kompatibilnost s tijelom ventila i brtvama. Neki proizvođači nude posebne materijale za brtvljenje za neobične tekućine. Ako ste u nedoumici, obratite se tehničkoj podršci proizvođača za smjernice.
Razmatranja proračuna utječu na vaš izbor marke. Ako je cijena vaša primarna briga i vaša primjena nije kritična, Huade ili Hengli verzije nepovratnog ventila RVP 25 nude značajne uštede. Za zahtjevne primjene gdje je pouzdanost najvažnija, HYDAC ili Zentgraf ventili opravdavaju svoju višu cijenu boljom dosljednošću i podrškom. Uzmite u obzir ukupne troškove vlasništva, uključujući moguće zastoje ako ventil zakaže, a ne samo početnu nabavnu cijenu.
Vrijeme isporuke i dostupnost važni su za planiranje projekta. HYDAC ventili su lako dostupni u Sjevernoj Americi i Europi, često se isporučuju u roku od nekoliko dana. Kineskim proizvođačima može biti potrebno nekoliko tjedana za isporuku, posebno ako trebate prilagodbu. Planirajte svoju narudžbu u skladu s tim kako biste izbjegli kašnjenja projekta.
Kako se kontrolni ventil RVP 25 uspoređuje s drugim opcijama
Razumijevanje alternativa pomaže vam potvrditi da je kontrolni ventil RVP 25 pravi izbor za vašu primjenu. Nekoliko drugih tipova ventila omogućuje jednosmjernu kontrolu protoka, svaki s različitim snagama.
Standardni linijski povratni ventili poput serije RV koriste isti osnovni princip kao i RVP 25, ali se spajaju s navojnim otvorima umjesto vijcima na razvodnik. Serija RV radi dobro za jednostavne sustave cjevovoda, ali nepovratni ventil RVP 25 štedi znatno prostor u dizajnu razdjelnika. Možete upakirati više RVP 25 ventila u kompaktni blok umjesto postavljanja cijevi do pojedinačnih RV ventila. To smanjuje mjesta curenja i čini sustav organiziranijim. Međutim, ako naknadno opremate postojeći sustav cijevi, RV ventile bi moglo biti lakše ugraditi nego redizajnirati za montažu na razdjelnik.
Nepovratni ventili s pilot-upravljanjem nude dodatni kontrolni priključak koji vam omogućuje otvaranje ventila čak i protiv obrnutog tlaka. Ova značajka je korisna kada trebate uvući cilindar koji je zaključan nepovratnim ventilom. Kontrolni ventil RVP 25 nema ovu pilotsku funkciju, što ga čini jednostavnijim i jeftinijim. Ako vam definitivno treba pilot rad, trebat ćete drugu vrstu ventila. Ali za osnovnu jednosmjernu kontrolu protoka, jednostavniji nepovratni ventil RVP 25 je pouzdaniji jer ima manje dijelova koji se kvare.
Kuglasti nepovratni ventili proizvođača poput Zentgrafa reagiraju vrlo brzo jer lopta ima manju masu od konusnog klipa. Ova brza reakcija dobro funkcionira u sustavima s brzim promjenama tlaka. Međutim, dizajn konusa poput onih koji se koriste u jedinicama HYDAC nepovratnog ventila RVP 25 obično bolje brtvi jer konus pruža više kontaktne površine sa sjedištem. Konusni dizajn također pouzdanije podnosi visoke tlakove tijekom milijuna ciklusa. Vaš izbor između lopte i čunja ovisi o tome trebate li brži odziv ili bolje brtvljenje.
Proporcionalni ventili omogućuju promjenjivu kontrolu protoka umjesto jednostavnog uključivanja i isključivanja. Oni su potpuno različiti od nepovratnih ventila i imaju drugu svrhu. Nemojte brkati to dvoje. Proporcionalni ventili koštaju puno više i zahtijevaju elektroničko upravljanje. Kontrolni ventil RVP 25 je pasivni uređaj koji radi automatski na temelju razlike tlaka. Ova jednostavnost ga čini iznimno pouzdanim i prikladnim za osnovne zadatke kontrole protoka.
Sigurnosni ventili s oprugom izgledaju slično nepovratnim ventilima, ali imaju drugačiju funkciju. Sigurnosni ventili štite sustave od prekomjernog tlaka otvaranjem kada tlak prijeđe postavljenu granicu. Kontrolni ventil RVP 25 radi na temelju smjera protoka, a ne razine tlaka. Mnogi sustavi koriste obje vrste ventila zajedno. Nepovratni ventil RVP 25 sprječava povratni tok dok sigurnosni ventili podnose skokove tlaka.
Budući trendovi i integracija tehnologije
Hidraulička tehnologija nastavlja se razvijati, a povratni ventil RVP 25 prilagođava se zajedno s industrijom. Neki proizvođači sada nude povratne ventile s integriranim senzorima koji prate protok, tlak i temperaturu. Ovi pametni ventili povezuju se s industrijskim mrežama Internet of Things, omogućujući praćenje sustava u stvarnom vremenu. Iako integracija senzora još nije uobičajena u RVP 25, ona predstavlja smjer tehnologije. Prediktivno održavanje postaje moguće kada daljinski možete pratiti rad ventila.
Poboljšanja znanosti o materijalima čine da hidrauličke komponente traju dulje u teškim uvjetima. Novi brtveni materijali otporniji su na više temperature i agresivne tekućine bolje od tradicionalne gume. Površinski tretmani na tijelima ventila pružaju bolju otpornost na koroziju bez dodatnih troškova. Kako ove tehnologije budu sazrijevale, možemo očekivati da će jedinice povratnog ventila RVP 25 nositi sa sve zahtjevnijim aplikacijama.
Minijaturizacija je još jedan trend koji utječe na hidrauličke ventile. Kako mobilna oprema postaje sve kompaktnija, postoji pritisak da se hidrauličke komponente smanjuju uz zadržavanje performansi. Dizajn nepovratnog ventila RVP 25 koji se montira na razvodnik već zadovoljava ovu potrebu bolje od tradicionalnih inline ventila. Buduće verzije mogle bi pakirati još više funkcionalnosti u manje pakete kroz napredne proizvodne tehnike poput aditivne proizvodnje.
Završne misli o nepovratnom ventilu RVP 25
Kontrolni ventil RVP 25 predstavlja zrelo, pouzdano rješenje za jednosmjernu kontrolu protoka u hidrauličkim sustavima srednjeg tlaka. Njegov jednostavan dizajn pruža dosljednu izvedbu u širokom rasponu primjena, od građevinske opreme do automatizirane proizvodnje. Sposobnost ventila da podnese tlak do 350 bara i protok od 550 litara u minuti čini ga prikladnim za zahtjevnu industrijsku uporabu.
Odabir između proizvođača svodi se na balansiranje troškova i zahtjeva kvalitete. HYDAC nudi vrhunske performanse i najveću dostupnost. Zentgraf pruža europski inženjering uz dobru prilagodbu. Huade i Hengli pružaju funkcionalne performanse po povoljnim cijenama. Sve te opcije daju vam fleksibilnost da prilagodite izbor ventila zahtjevima projekta.
Pravilna ugradnja i održavanje jamče dug radni vijek. Postavite nepovratni ventil RVP 25 na ravnu, čistu površinu razdjelnika s pravilno zategnutim vijcima. Održavajte hidrauličku tekućinu čistom i unutar navedenog temperaturnog raspona. Povremeno provjeravajte tlak otvaranja i zamijenite O-prstenove tijekom većih servisnih intervala.
Za detaljne specifikacije i CAD modele posjetite web stranice proizvođača poput HYDAC službene stranice ili inženjerske platforme poput DirectIndustry. Ako ste spremni za kupnju, dobavljači kao što su ValinOnline, Motion Industries i Made-in-China nude različite opcije cijena. Bilo da dizajnirate novi sustav ili mijenjate istrošeni ventil, povratni ventil RVP 25 pruža dokazane performanse na koje možete računati.
