Kada radite s hidrauličkim sustavima, održavanje protoka tekućine u pravom smjeru važnije je nego što mislite. Sendvič ploča nepovratnog ventila Z1S tvrtke Bosch Rexroth čini upravo to - dopušta tekućini da prođe u jednom smjeru dok je blokira da se vrati unatrag. Ovaj jednostavan posao ključan je u svemu, od tvorničkih strojeva do građevinske opreme.
Po čemu se sendvič ploča povratnog ventila Z1S razlikuje
Sendvič ploča povratnog ventila Z1S dobila je ime po načinu na koji se postavlja. Umjesto povezivanja s crijevima i priključcima, nalazi se između ostalih komponenti poput sloja sendviča. Ovaj dizajn štedi prostor i smanjuje broj spojnih točaka na kojima bi moglo doći do curenja. Ventil koristi pokretni mehanizam s oprugom koji se čvrsto zatvara protiv obrnutog protoka, postižući gotovo nulto curenje čak i kada tlak dosegne 350 bara.
Dizajn sendvič ploče povratnog ventila dobro funkcionira u skučenim prostorima. Proizvođači strojeva često slažu više jedinica Z1S okomito u hidrauličke razvodnike, stvarajući složene upravljačke krugove bez dodavanja glomaznih vanjskih cjevovoda. Ovaj modularni pristup slijedi standarde ISO 4401, što znači da sendvič ploča nepovratnog ventila Z1S odgovara komponentama različitih proizvođača.
Kako radi sendvič ploča povratnog ventila Z1S
Unutar svake sendvič ploče nepovratnog ventila Z1S nalazi se tanjir—obično izrađen od plastike visokih performansi—koji se oprugom drži uz svoje sjedište. Kada tlak tekućine iz smjera prema naprijed dosegne prag tlaka pucanja, lopatica se podiže i tekućina teče kroz nju. U trenutku kada tlak padne ili se preokrene, opruga gura polugu natrag prema dolje, zatvarajući prolaz.
Serija Z1S nudi različite pritiske pucanja: opcije od 0,5, 1,5, 3 i 5 bara. Niži pritisci pucanja rade bolje u sustavima u kojima želite minimalan otpor, dok više postavke sprječavaju slučajno otvaranje uslijed skokova pritiska. Konfiguracija sendvič ploča povratnog ventila upravlja protokom do 40 litara u minuti u modelima veličine 6 i 100 litara u minuti u varijantama veličine 10.
Odabir prave sendvič ploče povratnog ventila Z1S
Bosch Rexroth proizvodi osam različitih varijanti funkcije zatvaranja sendvič ploče nepovratnog ventila Z1S. Neki blokiraju protok u jednom kanalu, dok drugi rukuju s dva kanala istovremeno. Najčešća inačica blokira protok od priključka A2 do A1, ali naći ćete opcije za gotovo svaku konfiguraciju kruga.
Veličina je bitna pri odabiru sendvič ploče povratnog ventila. Veličina 6 Z1S teži oko 0,8 kilograma i podnosi tlakove do 350 bara. Jedinice veličine 10 veće su s 2,3 kilograma, ali mogu upravljati protokom od 100 litara u minuti. Obje verzije rade s mineralnim hidrauličkim uljima i mogu se prilagoditi za biorazgradive tekućine kada odaberete kompatibilne brtve.
Materijal brtve značajno utječe na performanse. Standardne FKM brtve dobro podnose većinu primjena, posebno kada brzina tekućine prelazi 4 metra u sekundi. Za situacije s nižim tlakom i sporijim protokom, mekane NBR brtve smanjuju trošenje spojnih površina. Vaša sendvič ploča povratnog ventila trajat će dulje ako brtva odgovara vašim radnim uvjetima.
Ugradnja sendvič ploče povratnog ventila Z1S
Ispravna instalacija određuje koliko će dobro funkcionirati sendvič ploča povratnog ventila Z1S. Montažna površina mora biti ravna unutar 0,01 milimetara na 100 milimetara i glatka s površinskom hrapavošću ne većom od 4 mikrometra. Ove specifikacije mogu zvučati precizno, ali sprječavaju curenje do kojeg bi moglo doći tijekom vremena.
Sendvič ploča nepovratnog ventila montira se pomoću četiri vijka—M5 za modele veličine 6 ili M6 za modele veličine 10. Okretni moment je ovdje bitan. Jedinice veličine 6 trebaju 8 do 10 njutn-metara, dok veličina 10 zahtijeva 15,5 njutn-metara plus ili minus 10 posto. Korištenje vijaka s klasom čvrstoće 10.9 osigurava da montaža ostaje sigurna čak i pod vibracijama.
Sendvič ploču povratnog ventila Z1S možete postaviti u bilo kojem smjeru. Funkcija dizajna ne ovisi o gravitaciji. Samo pazite da plava plastična čahura koja dolazi s nekim modelima ostane zaštićena tijekom sastavljanja. Ova čahura pruža dodatno brtvljenje i ne bi se trebala oštetiti ili ukloniti osim ako ne mijenjate cijeli ventil.
Gdje sendvič ploča povratnog ventila Z1S najbolje radi
Hidrauličke preše oslanjaju se na sendvič ploče povratnog ventila za sigurno držanje tereta. Kada preša pauzira između ciklusa, Z1S sprječava protok tekućine unatrag, što bi omogućilo klin preše da se povuče prema dolje. Ova funkcija držanja tereta važna je i za sigurnost i za preciznost.
Alatni strojevi koriste sendvič ploču povratnog ventila Z1S u CNC vretenima i izmjenjivačima alata. Kompaktni sendvič dizajn uklapa se u uske prostore oko rotirajućih komponenti. Krugovi velikih brzina u ovim strojevima imaju koristi od opcije metalne brtve ventila, koja podnosi brzine iznad 4 metra u sekundi bez pretjeranog trošenja.
Mobilna oprema poput bagera i dizalica treba pouzdanu kontrolu protoka u izazovnim uvjetima. Sendvič ploča povratnog ventila Z1S podnosi promjene temperature i vibracije uobičajene na gradilištima. Kutne varijante sendvič ploče nepovratnog ventila pomažu u učinkovitom usmjeravanju protoka tekućine u skučenim okvirima mobilnih strojeva.
Održavanje sendvič ploče povratnog ventila Z1S
Čista hidraulička tekućina održava pravilan rad sendvič ploče nepovratnog ventila. Bosch Rexroth navodi ISO 4406 klasu kontaminacije 20/18/15, koja zahtijeva filtraciju do 20 mikrometara. Prljava tekućina uzrokuje zapinjanje ili prerano trošenje, što dovodi do curenja ili nemogućnosti zatvaranja.
Redovitim pregledima treba provjeriti postoje li vanjska curenja oko montažne površine i izmjeriti pad tlaka na ventilu. Povećanje pada tlaka često signalizira nakupljanje onečišćenja iznutra. Sendvič ploča nepovratnog ventila Z1S ne nudi mogućnosti popravka na terenu—ako interni sklop lamele ne uspije, zamijenit ćete cijelu jedinicu.
Temperatura utječe na rad vaše sendvič ploče povratnog ventila. Z1S radi od -20°C do +80°C, što odgovara većini temperaturnih raspona hidrauličke tekućine. Viskoznost tekućine trebala bi ostati između 2,8 i 500 kvadratnih milimetara u sekundi. Izvan ovih raspona, ventil se možda neće otvoriti pri navedenom tlaku pucanja ili može doći do curenja.
Rješavanje uobičajenih problema sa sendvič pločom povratnog ventila Z1S
Kada se sendvič ploča nepovratnog ventila ne otvara, problem obično uzrokuje kontaminacija. Ispiranje sustava u skladu s ISO standardima čistoće često rješava probleme s lijepljenjem. Ako ispiranje ne uspije, opruga je možda iscrpljena i treba je zamijeniti—što znači zamijeniti cijeli ventil.
Prekomjerno curenje kroz sendvič ploču nepovratnog ventila Z1S obično ukazuje na istrošene brtve ili upotrebu tekućine koja nije kompatibilna s materijalom brtve. Provjerite koristite li odgovarajuću vrstu hidrauličkog ulja i odgovaraju li brtve vašoj primjeni. Tekućine na biološkoj bazi zahtijevaju drugačije brtve od standardnih mineralnih ulja.
Veliki pad tlaka na ventilu sugerira da ste možda odabrali pogrešan tlak pucanja ili da krhotine ograničavaju protok. Sendvič ploča povratnog ventila trebala bi pokazivati postupno povećanje tlaka s brzinom protoka. Nagli skok pada tlaka ukazuje na unutarnju blokadu koja zahtijeva zamjenu ventila.
Bučan rad često dolazi od kavitacije—kada brzina tekućine postane previsoka i stvara mjehuriće pare koji se nasilno skupljaju. Dodavanje prigušenja protoka uzvodno ili prebacivanje na sendvič ploču povratnog ventila s metalnim brtvama može smanjiti buku od kavitacije. Ponekad povećanje tlaka u sustavu eliminira uvjete koji uzrokuju kavitaciju.
Usporedba sendvič ploče povratnog ventila Z1S s drugim opcijama
Inline nepovratni ventili koštaju manje od sendvič ploča, ali zauzimaju više prostora i trebaju dodatne priključke za crijeva. Sendvič ploča nepovratnog ventila Z1S integrira se izravno u vaš sklop ventila, eliminirajući četiri kraja crijeva i njihova potencijalna mjesta curenja. Za sustave montirane na razdjelnik, sendvič dizajn ima više smisla.
Nepovratni ventili s pilot-upravljanjem nude mogućnosti daljinskog upravljanja koje nedostaju sendvič ploči nepovratnog ventila Z1S. Međutim, zahtijevaju dodatne vodeće vodove i kontrolne ventile, što dodatno usložnjava vaš sustav koji možda neće trebati. Za jednostavnu jednosmjernu kontrolu protoka, Z1S s izravnim upravljanjem pruža pouzdan rad bez dodatnih komponenti.

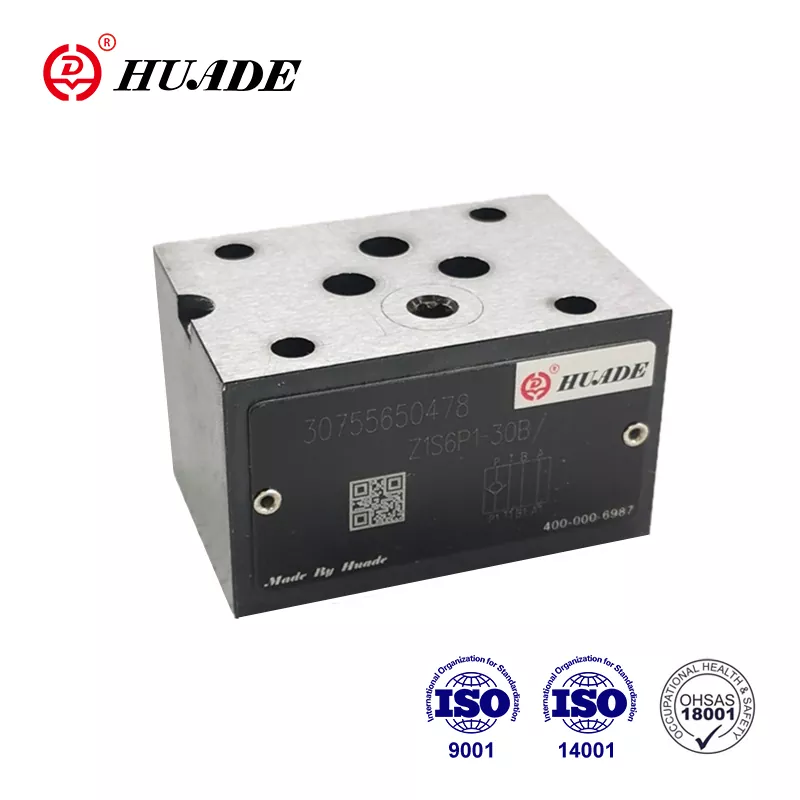

Alternativni proizvođači kao što su Huade i Hengli proizvode sendvič ploče nepovratnih ventila kompatibilne sa standardima ISO 4401. Ove opcije mogu koštati 30 do 50 posto manje od originalnih Bosch Rexroth jedinica. Kvaliteta obično zadovoljava zahtjeve za nekritične primjene, ali originalni Z1S ventili nude dokazanu pouzdanost u zahtjevnim okruženjima.
Dobivanje najviše od sendvič ploče nepovratnog ventila Z1S
Sendvič ploča povratnog ventila Z1S pruža pouzdanu jednosmjernu kontrolu protoka kada prilagodite ventil svojoj primjeni. Odabir pravog tlaka pucanja, vrste brtve i veličine osigurava optimalnu izvedbu. Ispravna ugradnja s pravilnim momentom zatezanja i pripremom površine sprječava curenje. Održavanje čiste tekućine i zadržavanje unutar temperaturnih ograničenja produljuje vijek trajanja.
Ova sendvič ploča nepovratnog ventila radi u sustavima u rasponu tlaka od 0,5 bara do 350 bara i rukuje mineralnim uljima ili biorazgradivim tekućinama s odgovarajućim brtvama. Kompaktna sendvič montaža smanjuje zahtjeve za prostorom dok omogućuje rad bez curenja. Bilo da projektirate novi hidraulički sustav ili nadograđujete postojeći, sendvič ploča povratnog ventila Z1S nudi dokazano rješenje za kontrolu usmjerenog protoka.
Za detaljne specifikacije i informacije o narudžbi, Bosch Rexroth osigurava sveobuhvatne podatkovne tablice preko svojih distributera. Odvajanje vremena za pregled ovih dokumenata pomaže vam odabrati točnu varijantu sendvič ploče nepovratnog ventila Z1S koju vaša aplikacija zahtijeva.
