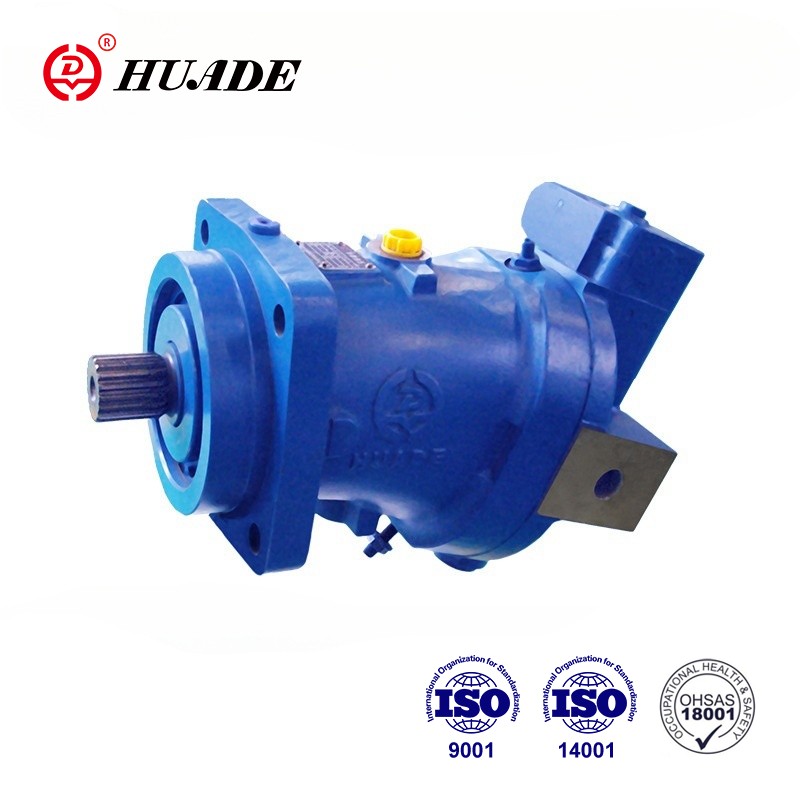

Kako djeluje hidraulički aksijalni klipni motor?

Hidraulički aksijalni klipni motorizastupati jedan od najsofisticiranijih i učinkovitijih rješenja u tehnologiji fluidne energije. Ovi uređaji s precizno izrađenim pretvaraju hidrauličku energiju u rotaciju mehanička energija, čineći ih neophodnim u primjenama u rasponu od teških Građevinska oprema do preciznih proizvodnih strojeva. Razumijevanje Njihova operacija otkriva elegantna inženjerska principa koja čine modernim Mogući hidraulički sustavi.

Temeljni princip

U svojoj jezgri, hidraulički aksijalni motor klipa djeluje na Pascalovom principu, u kojem se navodi da je pritisak primijenjen na a Ograničena tekućina prenosi se jednako u svim smjerovima. Motorički pojasevi Ovaj princip korištenjem hidrauličke tekućine pod tlakom za vožnju klipova u kružnom uzorku oko središnje osi. Kako se ti klipovi kreću natrag i naprijed, oni stvaraju rotacijsko kretanje kroz pažljivo dizajnirani mehanički sustav povezivanja.

Izraz "aksijalni" odnosi se na Orijentacija klipova, koji su postavljeni paralelno s glavnim motorom Os rotacije. Ovaj se raspored razlikuje od radijalnih motora klipa, gdje Klipovi su smješteni okomito na os. Aksijalna konfiguracija nudi različite prednosti u pogledu gustoće snage, učinkovitosti i kompaktnost.

Temeljne komponente i njihove funkcije

Blok cilindra

Blok cilindra služi kao srce Motor, koji sadrži više precizno obrađenih cilindara simetrično oko središnje osi. Obično se motori prikazuju između pet i devet cilindara, a sedam je uobičajena konfiguracija. Svaki cilindar Smješta klip koji se kreće aksijalno dok se nanosi hidraulički tlak. A Blok cilindra okreta se kao jedinica, vođena kolektivnim djelovanjem svih klipovi.

Klipovi i povezivanje elemenata

Pojedinačni klipovi čvrsto se uklapaju u svaki Cilindar, zapečaćen preciznim prstenima kako bi se spriječilo unutarnje istjecanje. Svaki klip povezuje se na spojnu šipku ili papuče, koji prenosi linearno gibanje od klipa do rotacijskog pokreta. Ovi poveznički elementi moraju izdržati ogromne sile zadržavajući precizno usklađivanje tijekom rotacije ciklus.

Ploča

Swesh ploča predstavlja možda najviše Genijalna komponenta motora aksijalnog klipa. Ova kutna ploča, koja se također naziva a CAM ploča pretvara linearno gibanje klipova u rotacijsko gibanje. Kao Blok cilindra se okreće, klipovi slijede konturu ploče swash, krećući se i izlazili iz svojih cilindara. Kut swash ploče izravno određuje pomak svakog hoda klipa i u promjenjivom pomaku Motori, ovaj se kut može prilagoditi za kontrolu brzine motora i okretnog momenta.

Vremenski ventil i vrijeme priključka

Ploča ventila kontrolira vrijeme Hidraulička tekućina protok do i iz svakog cilindra. Ova stacionarna komponenta sadrži precizno postavljene portove koji se usklađuju s rotirajućim cilindrom blokirati. Kako se svaki cilindar okreće pored ploče ventila, naizmjenično se povezuje do ulaza visokog tlaka i izlaza niskog tlaka, osiguravajući da su klipovi Primajte tekućinu pod pritiskom u točno pravom trenutku u njihovom ciklusu.

Operativni ciklus

Rad hidrauličkog aksijalnog klipa Motor prati pažljivo orkestrirani ciklus koji se neprestano ponavlja kako se isporučuje tekućina pod pritiskom.

Faza unosa

Tijekom faze unosa započinje klip Njegov vanjski moždani udar dok se njegov cilindar poklapa s portom visokog pritiska na Ploča ventila. Hidraulička tekućina pod pritiskom žuri u cilindar koji se širi Prostor, gurajući se na klip. Generirana sila ovisi o oba Hidraulički tlak i učinkovito područje klipa.

Faza snage

Dok se cilindar i dalje okreće, Klip dostiže maksimalno produženje i započinje svoj unutarnji hod. Pod pritiskom Tekućina zarobljena u cilindru djeluje na klip, što to prenosi Prođite kroz spojnu šipku na pločicu SWASH. Budući da je tanjur Fiksirana pod kutom, ova aksijalna sila stvara rotacijski trenutak, doprinoseći na izlazni moment motora.

Ispušna faza

Kad se cilindar poravna s Priključak niskog tlaka, komprimirana tekućina se protjera kako klip dovršava Unutarnji moždani udar. Ovo vrijeme osigurava da se svaki cilindar isprazni od potrošene tekućine Prije početka sljedećeg ciklusa usisavanja. Precizno vrijeme ove akcije ventila ključno je za održavanje nesmetanog rada i sprečavanje gubitka tlaka.

Tehnologija promjenjivog pomaka

Mnogi moderni motori klipa imaju Sposobnost promjenjivog pomaka, postignuta podešavanjem kuta ploče. Kad se kut ploče s pomičenim pločama poveća, klipovi doživljavaju dulje udare, što rezultira većim pomakom po revoluciji i većim okretnim momentom na nižoj brzine. Suprotno tome, smanjenje kuta snimke ploče smanjuje se pomak, omogućavajući veće brzine rotacije sa smanjenim okretnim momentom.

Ova značajka promjenjivog pomaka pruža Izuzetna fleksibilnost kontrole. Elektroničke kontrole mogu se automatski prilagoditi kut pločice na temelju potreba za opterećenjem, optimiziranje učinkovitosti Širok raspon radnih uvjeta. Neki napredni sustavi mogu čak i postići nulti pomak, učinkovito zaustavljajući motor bez prekida Hidraulički protok.

Učinkovitost i performanse Karakteristike

Hidraulički aksijalni motori klipa postižu Izuzetno visoke razine učinkovitosti, često veći od 95% u optimalnom poslovanju Uvjeti. Ova učinkovitost proizlazi iz nekoliko faktora dizajna, uključujući minimalno unutarnje istjecanje, precizne tolerancije komponenti i optimizirana tekućina dinamika. Aksijalni raspored doprinosi ovoj učinkovitosti pružanjem Uravnotežene radijalne sile koje smanjuju ležajeve opterećenja i mehaničko trenje.

Omjer snage i težine ovih motora iznimno je, čineći ih idealnim za mobilne aplikacije gdje je težina kritično. Jedan motor može proizvesti ogroman moment dok održava relativno kompaktne dimenzije. Uz to, svojstvena zaštita od preopterećenja hidrauličkih sustava znači da ovi motori mogu podnijeti privremena preopterećenja bez oštećenje.

Prijave i prednosti

Hidraulički aksijalni motori klipa pronalaze Prijave u brojnim industrijama. U građevinskoj opremi, oni napajaju Tragovi bagera i kotača utovarivača. Morske prijave uključuju sidrene vjetrove i pogonski sustavi. Industrijska upotreba kreće se od transportera pogoni do strojnih vretena.

Prednosti aksijalnih motora klipa protežu se izvan njihove visoke učinkovitosti i gustoće snage. Nude izvrsno kontrola brzine, može raditi u oba smjera s jednakim performansama i Omogućite trenutne mogućnosti pokretanja i zaustavljanja. Njihova sposobnost održavanja Stalni okretni moment kroz različite brzine čini ih idealnim za primjene zahtijeva precizno kontrolu pokreta.
