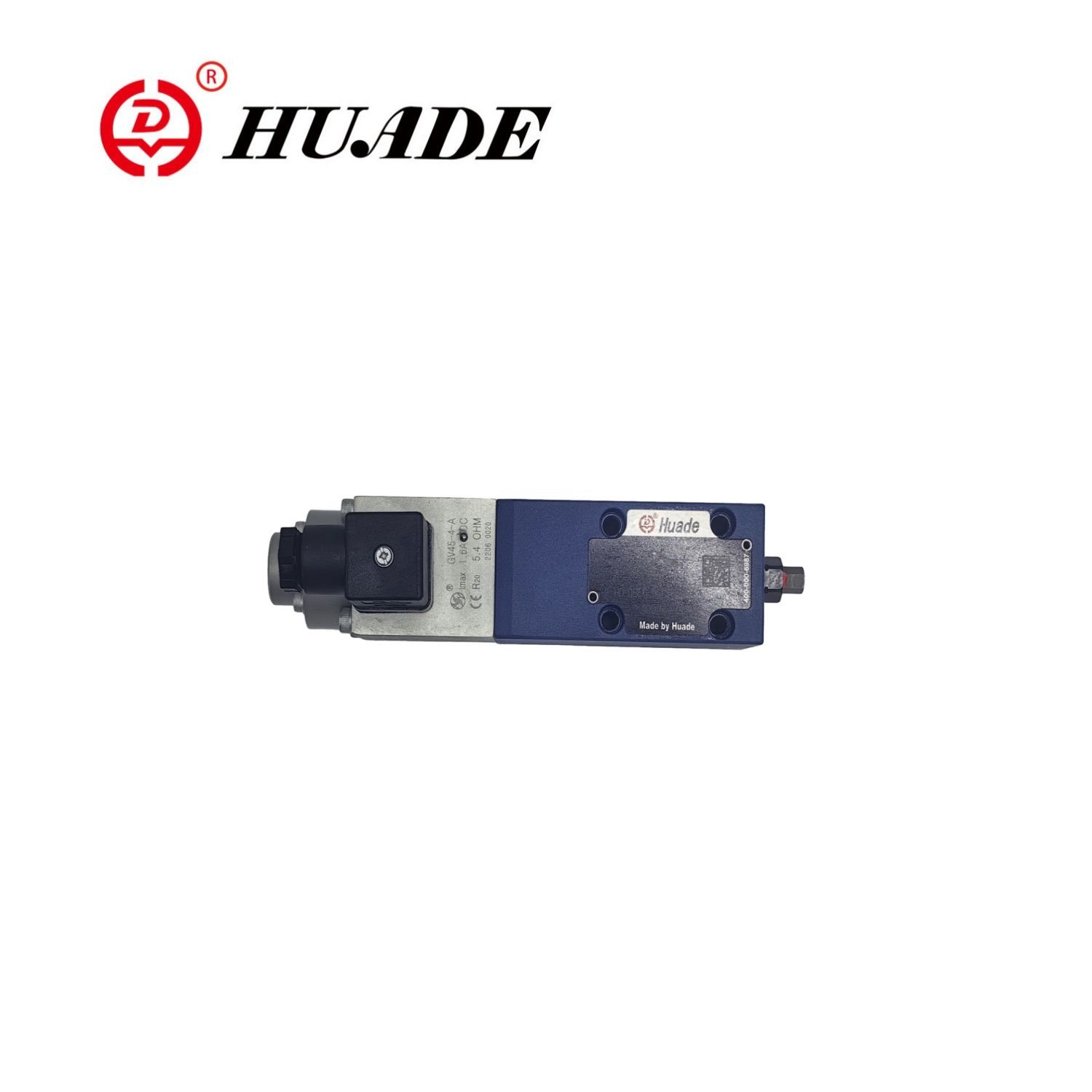

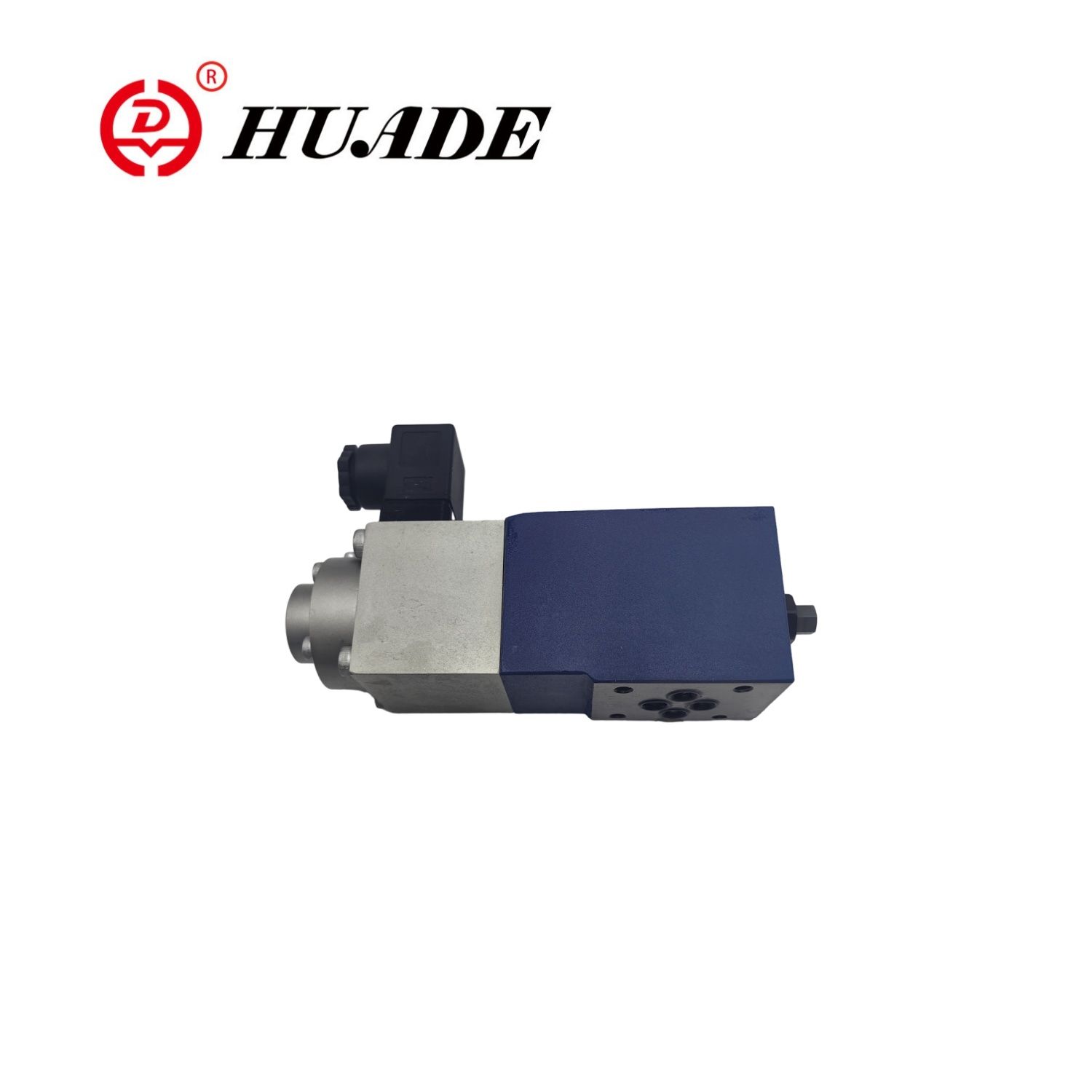

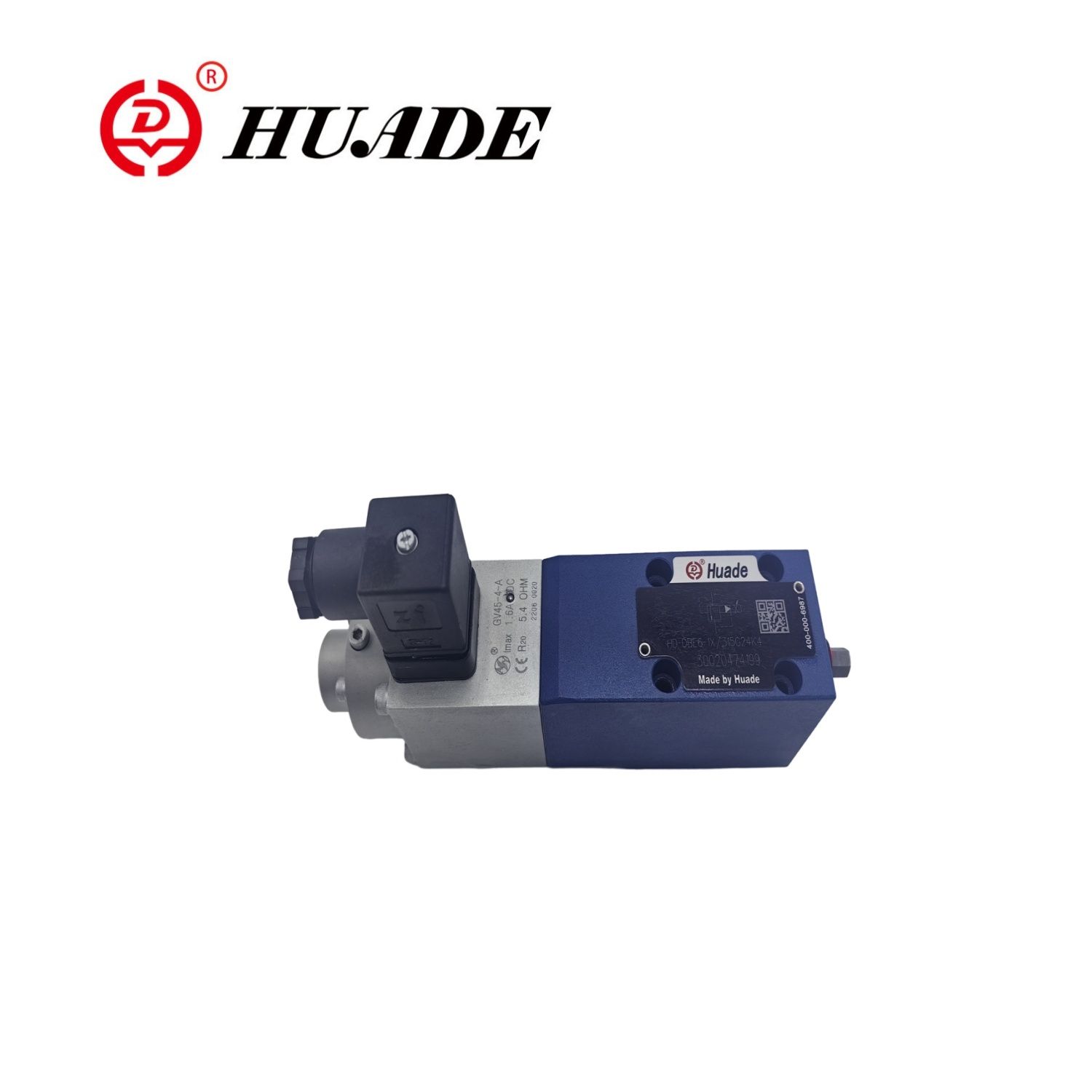

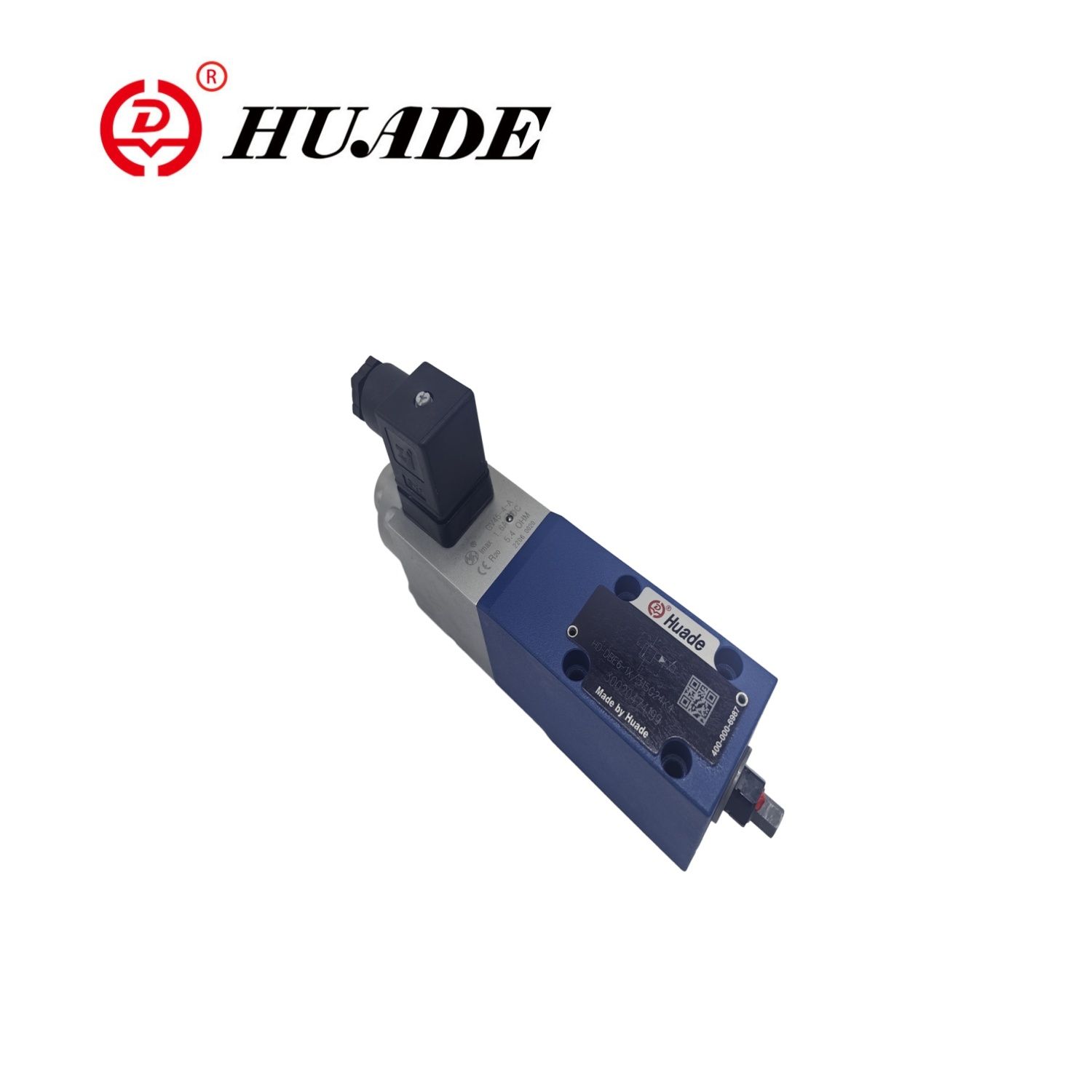

Proporcionalni ventil za ublažavanje tlaka ZDBE-1x

Model:

Kao distribucijska tvrtka, Huafilter isporučuje proporcionalni ventil za ublažavanje tlaka ZDBE-1x. Huade hidraulički proporcionalni ventili certificirani su međunarodno autoritativnim sustavom kvalitete i usvajaju napredne proizvodne tehnologije, što učinkovito smanjuje troškove proizvodnje. To osigurava da Huadeovi hidraulički ventili održavaju visoku kvalitetu, a pristupačniji su. Huade hidraulički proporcionalni ventili prodaju se širom svijeta s visokom i povoljnom cijenom.

Pošaljite upit PDF preuzimanje

Opis proizvoda

Proporcionalni ventil za pomoć ZDBE-1x kontrolira položaj kalema ventila kroz proporcionalni solenoid, postižući tako da se prilagođava tlak sustava. Proporcionalni ventil ZDBE-1X u skladu je sa zahtjevima CE, ispunjava međunarodne standarde i kompatibilan je s Rexrothovim proizvodima.

Parametar proizvoda proporcionalnog ventila za ublažavanje tlaka ZDBE-1x

General
Montaža		neobavezan
Raspon temperature skladištenja (℃)		-20 do +80
Raspon ambijentalnog temperature	DBE i ZDBE (℃)	-20 do+70
	Dbee i Zdbee (℃)	-20 do +50
Težina	Dbe i zdbe (kg)	2.4
	Dbee i zdbee (kg)	2.5
Hidraulična (mjerena na ʋ = 46 mm2/s i t = 40 ° C ± 5 ℃
Maksimum radni pritisak	Portovi P: P1-P2: A1-A2: B1-B2 MPa	31.5
	Luka t mpa	5
Maksimum podložni pritisak	Tlačni faza 5 MPa	5
	Tlačni faza 10 MPa	10
	Tlačni faza 20 MPa	20
	Tlačni faza 31.5 MPa	31.5
Min. Posmjenjivi tlak na vrijednosti signala 0 MPa	Pogledajte karakteristične krivulje
Port za povratak tlaka A; s vanjskim odljevom pilotskog ulja (y)	odvojeni i pri nultom pritisku za spremnik
Pilot protok ulja l/min	0,6o1.2
Maksimum protok l/min	30
Tlačna tekućina	Mineralno ulje (HL, HLP) do DIN 51 524
Temperaturni raspon tlačne tekućine	-20to+80
Raspon viskoznosti mm2/s	15 do 380

Električni	24V DC
Min.kontrol struja (MA)	100
Max.kontrol struja ma	1600
Otpornost na solenoidnu zavojnicu	Hladna vrijednost na 20 ° C (ω)	0.54
	Max.warm vrijednost (ω)	7.8
Dužnost	100
Električni spojevi	Dbe i zdbe	S komponentnim utikačem na din en 175 301 ~ 803
		Priključak za dodatak za DIN EN 175 301-803
	Dbee i Zdbee	S komponentnim utikačem dln 43 563-am6-3
		Plug-in priključak toe din 43 563-BF6-3
Zaštita ventila za DIN 40 050	IP 65
Upravljačka elektronika za DBEE i ZDBEE	Integrirano u ventil
Za DBE i ZDBE
Pojačalo u analognom formatu Eurocard formata	Hd-vt-vspa1-1-1x/

Značajka proizvoda i primjena proporcionalnog ventila za ublažavanje tlaka ZDBE-1X

Značajke:

▶ Ventil za ograničavanje tlaka sustava

▶ Aktiviranje putem proporcionalnih solenoida

▶ Za ugradnju pod pločama ili dizajn sendviča

▶ Ventil i upravljačka elektronika iz jednog izvora

Prijava:

Proporcionalni ventil za pomoć ZDBE-1X široko se koristi u različitim hidrauličkim sustavima koji zahtijevaju precizno kontrolu tlaka, poput građevinskih strojeva, metalurške opreme, brodogradnje i drugih polja.

Funkcija i dio proporcionalnog ventila za ublažavanje tlaka ZDBE-1x

Proporcionalni ventili za ublažavanje tlaka, tipovi HD-ZDBE aktiviraju se proporcionalnim solenoidom. Ti se ventili koriste za ograničavanje tlaka sustava. Pomoću ovih ventila moguće je nepomično prilagoditi tlak sustava, koji će biti ograničen u odnosu na vrijednost električne naredbe.

Ti se ventili u osnovi sastoje od proporcionalnog solenoida (1), kućišta (2), uloška ventila (3), kalema (4) i pilot poppeta (8). Proporcionalni solenoid proporcionalno pretvara električnu struju u mehaničku silu. Povećanje struje uzrokuje odgovarajući porast solenoidne sile. Komora solenoidne armature napunjena je hidrauličkom tekućinom i uravnotežena je tlakom. Postavljanje tlaka sustava provodi se putem proporcionalnih solenoida (1) u odnosu na naredbenu vrijednost. Pritisak koji proizlazi iz sustava u luci P djeluje s desne strane kalema (4). Istodobno, tlak sustava djeluje preko upravljačke linije (6) koja je opremljena otvorom (5) na opružnoj strani kalema (4). Pomoću daljnjeg pucanja (7) tlak sustava djeluje na pilot poppet (8) protiv sile proporcionalnog solenoida (1). Nakon što tlak sustava dosegne unaprijed postavljenu vrijednost, pilot poppet (8) podiže sa svog sjedala. Ovisno o modelu, pilotsko ulje sada može izvući izvana preko priključka A (Y) ili interno u spremnik, to ima za posljedicu ograničavanje tlaka na opružnu stranu kalema (4). Ako se tlak sustava i dalje malo raste, veći tlak na desnoj strani kalema gura kalem u lijevu u kontrolni položaj P do T. Pri minimalnoj kontrolnoj struji -postavljat će se naredbenu vrijednost od nule -minimalni pritisak bit će postavljen.

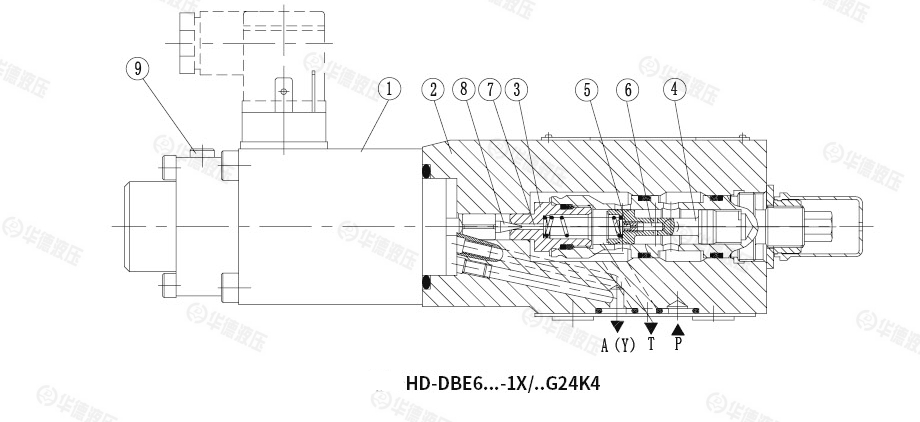

Struktura proporcionalnog ventila za ublažavanje tlaka ZDBE-1x

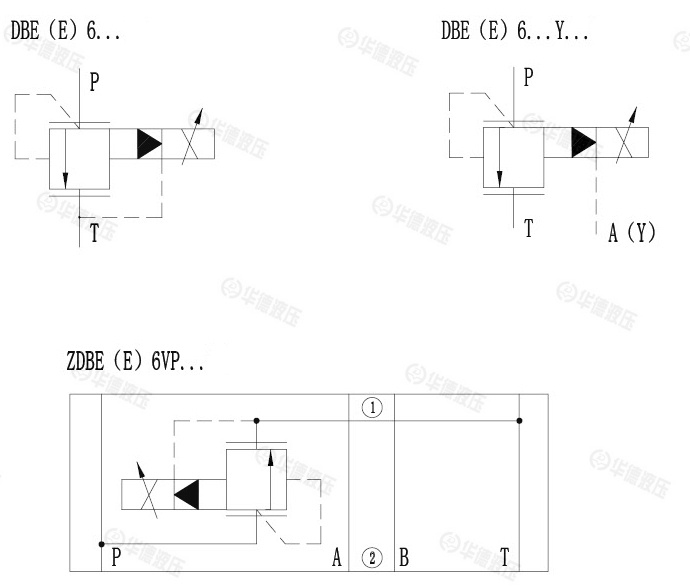

Simbol proporcionalnog ventila za ublažavanje tlaka ZDBE-1x
