Kako funkcionira ventil za upravljanje hidrauličkim protokom?

Hidraulički sustavi su okosnica bezbrojnih industrijskih primjena, od građevinske opreme i proizvodnih strojeva do zrakoplovnih sustava i automobila. U srcu ovih sustava leži kritična komponenta koja određuje performanse, učinkovitost i preciznost: ventil za upravljanje hidrauličkim protokom. Razumijevanje načina na koji ovi ventili djeluju za sve koji su uključeni u dizajn, održavanje ili rad hidrauličkih sustava.

Što je aVentil za upravljanje hidrauličkim protokom?

Ventil za upravljanje hidrauličkim protokom je uređaj s preciznom inženjerom dizajniranom za regulaciju protoka hidrauličke tekućine unutar sustava. Za razliku od jednostavnih ventila za isključivanje, ventili za upravljanje protokom pružaju promjenjivo ograničenje protoka tekućine, omogućujući operatorima da fino podešavaju brzinu i silu hidrauličkih pokretača poput cilindara i motora. Ovi ventili u osnovi djeluju kao "leptir" hidrauličkih sustava, kontrolirajući kako brzo djeluju brze ili spore hidrauličke komponente.

Primarna funkcija ovih ventila proteže se izvan jednostavne regulacije protoka. Oni održavaju dosljedne performanse u različitim uvjetima opterećenja, nadoknađuju fluktuacije tlaka i osiguravaju glatko, kontrolirano kretanje hidrauličkih strojeva. Ova razina kontrole ključna je u aplikacijama gdje su precizno vrijeme, regulacija brzine i nesmetani rad najvažniji.

Osnovni principi rada

Temeljni princip iza hidrauličkih protoka za kontrolu protoka vrti se oko kontroliranog ograničenja protoka tekućine. Kada se hidraulička tekućina susreće s ograničenjem u svom putu, brzina protoka smanjuje se dok se tlak povećava uzvodno od ograničenja. Promjenom veličine ovog ograničenja, ventili za upravljanje protokom mogu precizno modulirati brzinu protoka.

Većina ventila za upravljanje protokom djeluje na principu otvora, gdje tekućina prolazi kroz kalibrirani otvor. Kako se veličina otvaranja mijenja, tako i brzina protoka. Odnos između veličine otvora, diferencijala tlaka i brzine protoka slijedi utvrđene hidrauličke principe, omogućujući predvidljivu i ponovljivu kontrolu.

Unutarnji mehanizam ventila obično se sastoji od pokretnog elementa - poput kalem, igle ili poppeta - koji se može postaviti kako bi se stvorio promjenjivo ograničenje. Ovaj se element aktivira različitim sredstvima, uključujući ručno podešavanje, oprugu opruge ili elektroničku kontrolu, ovisno o zahtjevima za dizajnom i primjenom ventila.

Vrste ventila za upravljanje hidrauličkim protokom

Ventili za iglu

Ventili s iglama predstavljaju najjednostavniji oblik kontrole protoka, koji sadrži konusnu iglu koja se kreće unutra i izlazi iz precizno obrađenog sjedala. Kako se igla podešava, mijenja efektivno područje protoka, pružajući finu kontrolu nad protokom. Ovi se ventili izvrsno snalaze u aplikacijama koje zahtijevaju precizno, ručno podešavanje i obično se nalaze u aplikacijama za instrumentaciju i nisko protok.

Dizajn ventila igle omogućuje izuzetno fino podešavanje protoka, što ga čini idealnim za kalibracijske svrhe i situacije u kojima male promjene protoka mogu značajno utjecati na performanse sustava. Međutim, obično zahtijevaju ručno podešavanje i možda nisu prikladne za aplikacije koje zahtijevaju česte promjene protoka.

Ventili za gas

Ventili za gas, također poznati kao fiksni ventili za otvor, koriste jednostavno ograničenje za upravljanje protokom. Iako su osnovni u dizajnu, oni su vrlo učinkoviti u mnogim aplikacijama. Ti se ventili mogu ručno podesiti ili fiksirati, ovisno o zahtjevima za primjenu. Glavno ograničenje osnovnih ventila za gas je da brzina protoka varira od diferencijala tlaka kroz ventil.

Napredni dizajni ventila za gas sadrže mehanizme kompenzacije tlaka za održavanje konzistentnih brzina protoka usprkos varijacijama tlaka. Ova značajka čini ih prikladnim za aplikacije gdje se uvjeti opterećenja mijenjaju, ali potrebna je konzistentna brzina pokretača.

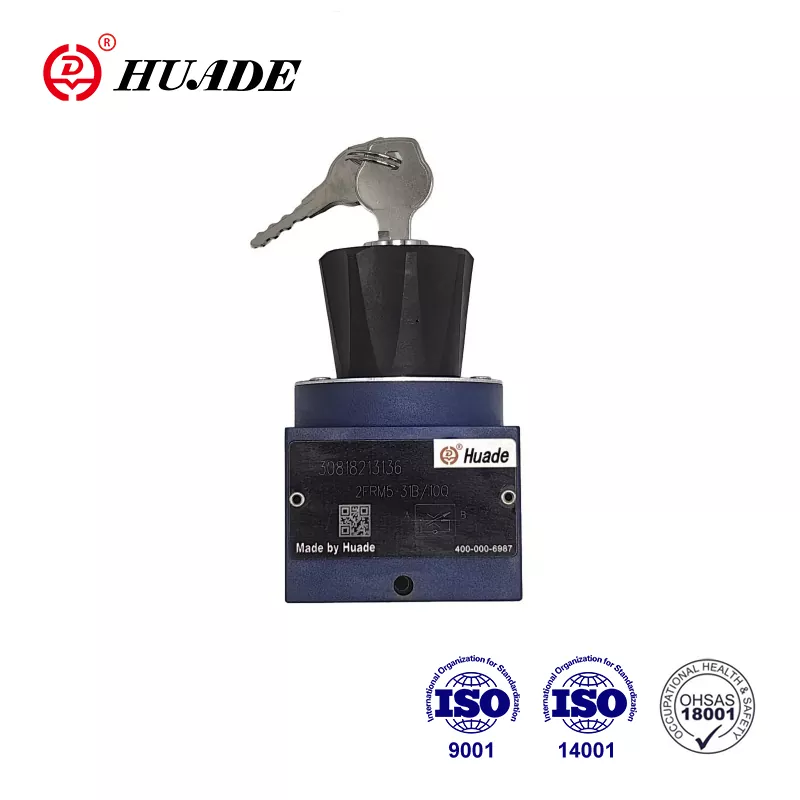

Kompenzirani protočni ventili

Ovi sofisticirani ventili predstavljaju značajan napredak u tehnologiji kontrole protoka. Oni održavaju konstantne brzine protoka bez obzira na varijacije tlaka kroz ventil, unutar svog radnog raspona. To se postiže kroz mehanizam kompenzacije unutarnjeg tlaka koji automatski podešava veličinu otvora na temelju diferencijala tlaka.

Dizajn kompenziranog tlaka obično uključuje opružni kompenzatorski kalem koji reagira na promjene tlaka. Kad se tlak nizvodno poveća, kompenzator automatski otvara širi otvor za održavanje konstantnog protoka. Suprotno tome, kada se tlak nizvodno smanji, otvor je ograničen kako bi se spriječilo povećanje protoka.

Proporcionalni ventili za upravljanje protokom

Proporcionalni ventili za upravljanje protokom koriste elektroničke upravljačke signale za moduliranje brzine protoka. Ovi ventili pretvaraju električne ulazne signale - tipično napon ili struju - u izlaz proporcionalnog protoka. Nude precizne mogućnosti daljinskog upravljanja i mogu se lako integrirati u automatizirane sustave.

Elektronička kontrola omogućuje dinamičko podešavanje protoka na temelju povratnih informacija sustava, omogućavajući sofisticirane strategije upravljanja kao što su kontrola protoka u zatvorenom krugu, programirani profili protoka i integracija s računalnim upravljačkim sustavima.

Ključne komponente i njihove funkcije

Unutarnja konstrukcija ventila za upravljanje hidrauličkim protokom varira ovisno o vrsti, ali nekoliko je ključnih komponenti uobičajeno u dizajnu. Tijelo ventila sadrži sve unutarnje komponente i osigurava ulazne i izlazne luke za vezu s tekućinom. Mora izdržati tlak sustava, istovremeno pružajući precizne unutarnje prolaze.

Kontrolni element - bilo igle, kalem ili poppet - stvara promjenjivo ograničenje koje kontrolira protok. Ova komponenta mora se precizno proizvesti kako bi se osigurala glatka, točna kontrola protoka u radnom rasponu ventila. Mehanizam za pokretanje pozicionira upravljački element i može se ručno, opruga ili elektronički upravljati.

Elementi za brtvljenje sprječavaju unutarnje i vanjsko curenje, osiguravajući učinkovitu radnu radnju i pouzdanost sustava. Ove brtve moraju izdržati zahtjeve kompatibilnosti s hidrauličkom tekućinom, tlačne cikluse i temperaturne varijacije tijekom radnog vijeka ventila.

U ventilima kompenziranim na tlaku, sklop kompenzatora automatski podešava efektivnu veličinu otvora na temelju uvjeta tlaka. To obično uključuje kompenzatorsku kalem, oprugu i pridružene prolaze koji omogućuju funkciju kompenzacije tlaka.

Razmatranja instalacije i aplikacije

Pravilna ugradnja ventila za upravljanje hidrauličkim protokom ključna je za optimalne performanse i dugovječnost. Mora se primijetiti smjer protoka, jer je većina ventila dizajnirana za jednosmjerni protok. Ventil bi trebao biti montiran na pristupačnom mjestu za podešavanje i održavanje, uz odgovarajuće zazor za priključke i usluge.

Kontaminacija sustava primarni je neprijatelj ventila za upravljanje protokom, jer čestice mogu ometati precizne zazornice potrebne za točno kontrolu protoka. Odgovarajuća filtracija uzvodno od ventila za upravljanje protokom je neophodna, s ocjenama filtra koje obično određuje proizvođač ventila.

Temperaturna razmatranja su također važna jer se mijenja viskoznost hidrauličke tekućine s temperaturom, što utječe na karakteristike protoka. Neke primjene mogu zahtijevati kompenzaciju temperature ili odabir ventila dizajniranih za specifični raspon temperature.

Ventili za upravljanje protokom pronalaze primjene u brojnim industrijama i sustavima. U mobilnoj hidraulici kontroliraju brzinu oružja bagera, pokreta dizalica i poljoprivrednog provedbe pozicioniranja. Industrijske aplikacije uključuju kontrolu stopa dovoda u proizvodnim procesima, sustavima za pozicioniranje i opremom za rukovanje materijalima.

Održavanje i rješavanje problema

Redovito održavanje osigurava pouzdan rad i proširuje vijek trajanja ventila. To uključuje periodični pregled vanjskih komponenti, provjeru mehanizama za prilagodbu i praćenje razine onečišćenja sustava. Unutarnje održavanje obično uključuje zamjenu brtve i pregled kontrolnih elemenata za habanje ili oštećenje.

Uobičajena pitanja rješavanja problema uključuju pogrešnu kontrolu protoka, što može ukazivati na kontaminaciju ili istrošene kontrolne elemente i nemogućnost postizanja željenih brzina protoka, što bi moglo sugerirati unutarnje oštećenja ili netočno dimenzioniranje ventila. Razumijevanje ovih načina neuspjeha pomaže osoblju održavanja da brzo dijagnosticira i riješi probleme.
