Proporcionalni ventil za ublažavanje tlaka dbe

Huafilter isporučuje proporcionalni ventil za ublažavanje tlaka HUADE -a DBE. Mi smo odobrena distribucijska tvrtka Huade Hydraulic. Proporcionalni ventili Huade Hydraulic-a široko se koriste u različitim područjima kao što su proizvodnja strojeva, poljoprivredni strojevi, industrijska kontrola i još mnogo toga. Kao profesionalni proizvođač hidrauličkih proizvoda, Huade Hydraulic ima godinama proizvodnje i tehničkog nakupljanja. Proporcionalni ventili Huade Hydraulic-a isplativi su i pouzdani alternativi Rexroth proizvodima.

Pošaljite upit PDF preuzimanje

Opis proizvoda

Proporcionalni ventil za ublažavanje tlaka dbe

Proporcionalni ventil za smanjenje tlaka DBE serije može glatko postaviti tlak sustava radom proporcionalnog solenoida, udovoljavajući različitim radnim zahtjevima. Karakteristike ovog proizvoda uključuju preciznu kontrolu, stabilnost i pouzdanost i lako se održavaju. Proporcionalni ventil za smanjenje tlaka DBE dostupan je u više modela i specifikacija kako bi se zadovoljile različite potrebe. Na primjer, Huade Hydraulic proizvodi modele kao što su DBE10-30B/315MDER i DBE20-30B/200xym proporcionalni ventili za smanjenje tlaka, koji imaju različite raspone radnog tlaka i karakteristike protoka, omogućujući korisnicima da odaberu prema njihovim potrebama.

Parametar proizvoda proporcionalnog ventila za ublažavanje tlaka DBE

Hidraulički podaci
Max.operacijski tlačni portovi A. B i X (MPA)	31.5
Povratni pritisak (MPA)	Luka y, odvojena i pri nula tlaka za spremnik
Maksimum Posmjereni tlak (MPA)	5. 10. 20. 31.5 Isto kao i faza pritiska
Min. Posmjereni tlak (MPA)	Pogledajte karakteristične krivulje
Maksimum Sigurnost tlaka (MPA)	podložni pritisak
	5	10	20	31.5
	1to 6²	1to 12²	1 do 22²	1to 34²
Maksimum protok (l/min)	10	20	30
	200	400	600
Protok pilota (l/min)	0,7 do 2
Linearnost (%)	± 3,5
Ponovljivost (%)	<± 2
Tipična varijacija (%)	<± 2 max. pritisak
Histereza (%)	S naletom ± 1,5 od max.pressa. bez porasta ± 4,5 od max.pressa
Vrijeme prebacivanja	30 do 150
Tlačna tekućina	Mineralno ulje (za NBR brtvu), fosfatni ester (za FPM brtvu)
Raspon viskoznosti (mm2/s)	2,8 do 380
Raspon temperature tlačne tekućine (℃)	-20 do+70
Stupanj onečišćenja (μm)	≤20 (preporuka 10)

Električni tehnički podaci
Pojačalo	VT-200G40 isporučen s ventilom zajedno
Napon za opskrbu	DC
Min.kontrol struja (a)	0.1
Max.Control Currenl (a)	0.8
Otpor zavojnice （ω）	Hladna vrijednost na 20 ℃ je 19,5; Max.Wam vrijednost je 28,8
Raspon temperature tlačne tekućine (℃)	+50
Radno stanje	Nastaviti
Zaštita ventila	IP65
Električni spojevi	utikač

Značajka proizvoda i primjena proporcionalnog ventila za ublažavanje tlaka DBE

Značajke:

▶ Za ugradnju podloge

▶ Završen u bloku

▶ Neobavezno dodatno maksimalno ograničenje tlaka pomoću opružnog upravljačkog ventila za pilot

▶ Ventil i elektronički upravljački oblik jedan izvor

Prijava:

Proporcionalni ventil za ublažavanje tlaka DBE serije široko se koristi u različitim hidrauličkim sustavima koji zahtijevaju preciznu kontrolu tlaka, poput građevinskih strojeva, metalurške opreme, brodogradnje i drugih polja. Oni igraju ključnu ulogu u tim poljima, povećavajući stabilnost i pouzdanost sustava.

Funkcija i dio proporcionalnog ventila za ublažavanje tlaka DBE

Ti se ventili u osnovi sastoje od upravljačkog ventila pilota (1) s proporcionalnim solenoidom (2) i glavnom ventilom (3) s glavnim umetnicom kalema (4).

Tip DBE:

Podešavanje tlaka ovisi o naredbenoj vrijednosti putem proporcionalnog solenoida (2). Pritisak prisutan u priključku A djeluje na donjoj strani glavne kalem (4). Istodobno ovaj pritisak djeluje na oprugu opterećenu stranu glavne kalem (4) preko otvora (5). Hidraulička sila djeluje na pilot poppet (6). Kad hidraulička sila dođe, otvara se solenoidna sila, tada se otvara pilot poppet (6). Zbog činjenice da pilot ulje sada može preći u spremnik preko luke Y, na glavnoj kalem (4) dolazi do pada tlaka koji djeluje na glavnu kalem i podiže ga na silu povratne opruge. Otvara se veza od A do B i više nema povećanja tlaka

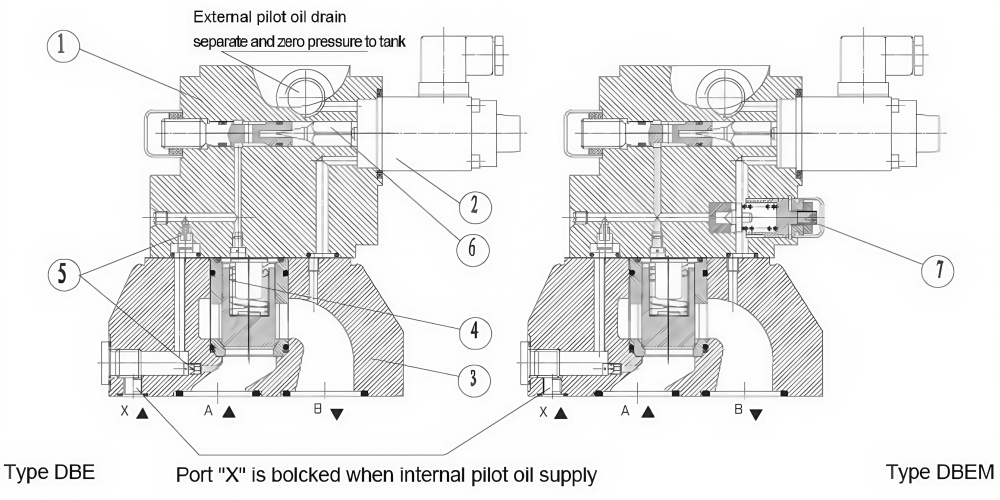

Struktura Proporcionalni ventil za ublažavanje tlaka dbe

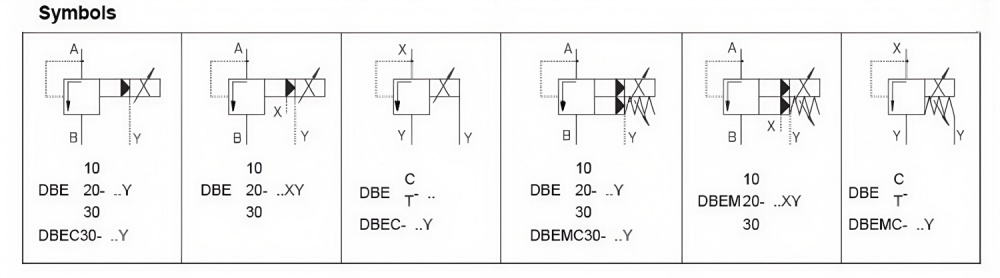

Simbol proporcionalnog ventila za ublažavanje tlaka dbe
