Kako djeluje aksijalna klipna pumpa?

Aksijalne klipne pumpesu među najviše Sofisticirane i učinkovite hidrauličke pumpe u modernim industrijskim primjenama. Od građevinske opreme i zrakoplovnih sustava do proizvodnih strojeva, Ove pumpe pružaju visokotlačnu snagu tekućine potrebne za zahtjevno Operacije. Ali kako tačno ova inženjerska čudo pretvaraju mehaničko Energija u hidraulički tlak? Zaronimo duboko u fascinantan svijet Aksijalne klip pumpa i istražuju njihovo unutarnje djelovanje.

Razumijevanje osnova

Aksijalna klipna pumpa je pozitivna Pomicanje hidrauličke pumpe koja koristi klipove raspoređene u kružnom uzorku oko središnje osi. Za razliku od radijalnih klipnih pumpi na kojima se kreću klipovi okomito na pogonsko vratilo, aksijalne klipne pumpe imaju klipove koji se kreću paralelno s osovinom osovine. Ova jedinstvena konfiguracija omogućuje kompaktni dizajn dok pružaju izvanredne karakteristike performansi.

Temeljni princip iza svih aksijalnih Klipne pumpe su relativno izravne: kako klipovi uzvrati unutar svojih Cilindri, stvaraju izmjenične cikluse usisavanja i pražnjenja. Za vrijeme Usisani udar, klipovi uvlače tekućinu u komore cilindra. Za vrijeme Kompresijski udar, oni prisiljavaju tekućinu pod visokim tlakom. Koordiniran Kretanje više klipova osigurava kontinuirani, gladak protok tekućine.

Temeljne komponente i arhitektura

Srce aksijalne klipne pumpe sastoji se od nekoliko kritičnih komponenti koje rade u savršenom skladu. Blok cilindra, ili cijev, sadrži više klipova raspoređenih u preciznom kružnom uzorku. Obično se ove crpke sadrže između 5 i 11 klipova, a 7 ili 9 su najviše uobičajeno za optimalnu ravnotežu između glatkoće protoka i mehaničke složenosti.

Svaki se klip povezuje na jastučić za papuče Kroz spoj kuglice. Ovaj aranžman omogućuje da klip slijedi Kutni gibanje zadržavajući pravilno brtvljenje unutar svog cilindra. A Jastučići s papučama voze se uz tanjur (u dizajnu tanjura) ili prstena (u dizajnu savijene osi), koji pretvara rotacijsko gibanje pogonskog vratila u pokretačko kretanje potrebno za pumpanje djelovanja.

Ploča ventila služi kao vrijeme pumpe Mehanizam, koji sadrže precizno postavljene ulazne i izlazne luke koji se usklađuju s komorama cilindra u točno pravim trenucima. Visoka preciznost Proizvodnja osigurava savršeno vrijeme između položaja klipa i luke Usklađivanje, maksimiziranje volumetrijske učinkovitosti uz minimiziranje tlaka Pulsacije.

Dvije glavne varijante dizajna

Aksijalne klipne pumpe dolaze u dvije primarne Konfiguracije, svaka s različitim principima rada i aplikacijama.

Dizajn tanjura

Dizajn tanjura najviše predstavlja Uobičajena konfiguracija aksijalne klipne pumpe. U ovom rasporedu ostaju klipovi Paralelno s pogonskim vratima dok njihovi papuča ploča. Dok se blok cilindra okreće s pogonom, svaki klip slijedi Uzorak sinusoidnog gibanja određen kutom ploče.

Kad se klip odmakne od swasha ploča, stvara usisavanje koje uvlači tekućinu kroz ulazni otvor u Komora cilindra. Kako se rotacija nastavlja i klip se približava swashu Ploča, dolazi do kompresije, prisiljavajući tekućinu kroz izlaznu luku na povišenom pritisak. Kut pločice izravno određuje duljinu udara klipa, a u pumpama za promjenjivu pomicanje, ovaj se kut može prilagoditi za kontrolni protok stopa.

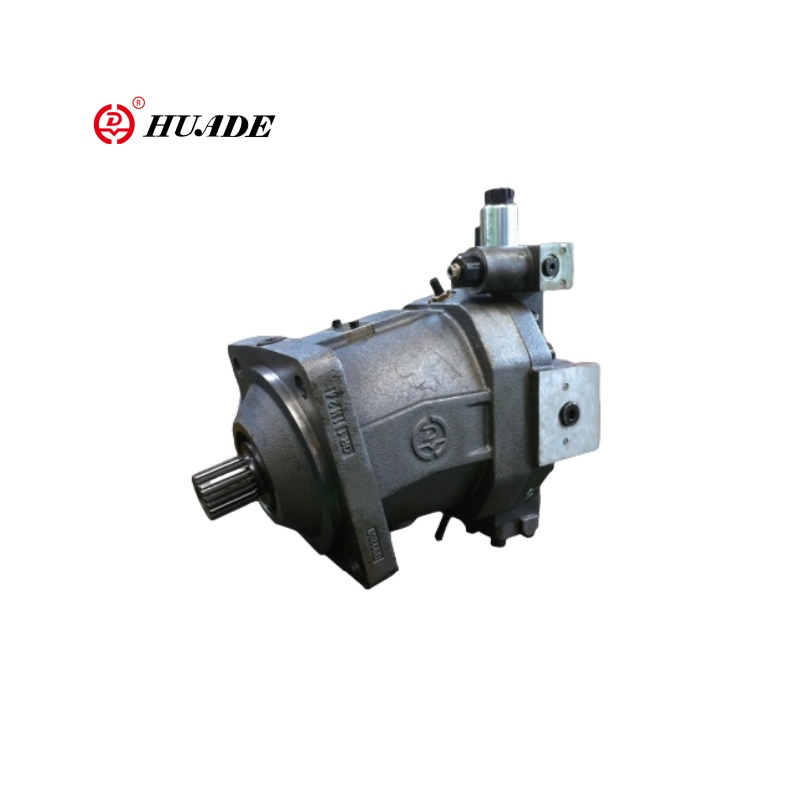

Savijeni dizajn osi

Savijene osi pumpe imaju složenije, ali potencijalno učinkovitija konfiguracija. Ovdje blok cilindra sjedi na Kut (obično 15 do 30 stupnjeva) u odnosu na pogonsku osovinu. Klipovi se povezuju izravno na pogonsku prirubnicu kroz univerzalne spojeve ili sferne veze, Eliminiranje potrebe za papučama i pločicama.

Ovaj dizajn nudi nekoliko prednosti, uključujući veće radne pritiske, bolju učinkovitost pri velikim brzinama i Smanjene komponente trošenja. Međutim, povećana mehanička složenost čini ove pumpe skuplje i izazovnije za proizvodnju, ograničavajući njihovu upotrebu do specijaliziranih aplikacija visokih performansi.

Objasnio je ciklus crpljenja

Razumijevanje potpunog ciklusa crpljenja otkriva kako aksijalne klipne pumpe postižu svoje impresivne performanse Karakteristike. Svaki klip prolazi četiri različite faze tijekom svake Revolucija pogonskog vratila.

Tijekom faze usisavanja klip se kreće Daleko od ploče ventila (u dizajniranju ploča) ili slijedi savijenu os Geometrija za povećanje volumena cilindra. Komora cilindra povezuje se s Ulazni priključak, stvarajući diferencijal tlaka koji uvlači tekućinu u komoru. Pravilan dizajn ulaza osigurava odgovarajuću opskrbu tekućinom bez kavitacije, čak i na Visoke radne brzine.

Faza kompresije započinje kako se nastavlja Rotacija pomiče klip prema maksimalnom položaju moždanog udara. Komora cilindra Odspojite se od ulaza i počinje se povezati s izlaznim priključkom. Fluidan kompresija počinje postupno, omogućavajući pritisak da se nesmetano izgradi bez Iznenadni udarni opterećenja koja bi mogla oštetiti komponente pumpe.

Vrhunska kompresija nastaje kada klip doseže svoj najbliži pristup ploči ventila ili maksimalnu točku kompresije u Dizajn savijene osi. U ovom trenutku dolazi do maksimalnog razvoja tlaka i Komora cilindra u potpunosti se poravnava s izlaznim priključkom za optimalnu tekućinu iscjedak.

Konačno, faza pražnjenja dovršava Ciklus dok klip započinje povratni udar. Zaostali tlak u cilindru Komorne sile preostale tekućine kroz izlaznu luku, dok je komora Postupno se isključuje od izlaza i priprema se za ponovno povezivanje s ulaznom ulazom za sljedeći ciklus.

Tehnologija promjenjivog pomaka

Jedna od najistaknutijih obilježja mnogih Aksijalne klipne pumpe su njihova sposobnost mijenjanja raseljavanja tijekom rada. Ovaj Sposobnost pruža neviđenu kontrolu nad hidrauličkim sustavima, omogućujući Precizno podešavanje protoka bez promjene brzine pogona ili korištenja gasa Ventili te energije za trošenje.

U varijabilnim pumpama za swish ploče, servo Mehanizmi prilagođavaju kut swish ploče na temelju potražnje ili operatora sustava ulazni. Povećanje kuta povećava duljinu udara klipa i pumpa Pomicanje, uz smanjenje kuta, smanjuje izlaz protoka. Neki napredni Sustavi mogu čak preokrenuti kut ploče, stvarajući crpke koje mogu raditi kao motori ili osigurati mogućnosti obrnutog protoka.

Upravljački sustavi za varijablu Crpke za pomicanje kreću se od jednostavnog ručnog podešavanja do sofisticiranog Elektronski sustavi za povratne informacije. Kontrole kompenzirane na pritisak automatski se prilagođavaju pomak za održavanje stalnog tlaka bez obzira na potražnju protoka, dok Sustavi osjetila opterećenje optimiziraju potrošnju energije podudaranjem izlaza crpke stvarni sistemski zahtjevi.

Karakteristike performansi i Prijava

Aksijalne klipne pumpe izvrsno u primjeni zahtijeva visoki tlak, preciznu kontrolu i pouzdan rad. Njihovi tipični Operativni pritisci kreću se od 1.000 do 10 000 psi ili više, s nekim Specijalizirani dizajni koji mogu premašiti 15 000 psi. Brzina protoka varira dramatično na temelju pomaka i brzine, od nekoliko galona u minuti u Precizna primjena na stotine galona u minuti u industrijskim sustavima.

Učinkovitost dobro dizajniranog aksijalnog Klipne pumpe obično prelaze 90%, što ih čini idealnim za mobilnu opremu gdje potrošnja goriva izravno utječe na operativne troškove. Njihova kompaktna veličina U odnosu na izlaznu sposobnost čini ih posebno vrijednim u zrakoplovima Hidraulika, gdje su ograničenja težine i prostora kritična.

Građevinska oprema predstavlja možda Najveće područje primjene, gdje ove pumpe pokreću sve od bagera Boma do buldožera. Mogućnost varijabilnog pomaka dopušta Operatori precizno kontroliraju implementaciju pokreta uz održavanje optimalnog Učinkovitost motora u različitim uvjetima opterećenja.

Razmatranja održavanja i dugovječnosti

Pravilno održavanje je ključno za Maksimiziranje životnog vijeka i performansi aksijalne klipne pumpe. Precizna proizvodnja i uske tolerancije potrebne za optimalni rad čine ove crpke osjetljivim do kontaminacije i nepravilnih stanja tekućine. Visokokvalitetna filtracija, redovita analiza tekućine i pridržavanje specifikacija proizvođača za Razine hidrauličke tekućine i razine čistoće su neophodne.

Uzorci trošenja komponente u aksijalnom klipu Crpke su predvidljive i upravljive s pravilnim održavanjem. Jastučići papuča i Swesh tanjuri u dizajniranju swash ploča doživljavaju najviše stope habanja zbog njihov klizni kontakt pod velikim opterećenjima. Moderni premazi i materijali imaju dramatično produženi životni vijek, ali redovita inspekcija i pravovremena Zamjena ostaje važna.

Sofisticirani upravljački sustavi u Promjenjive pumpe za pomicanje zahtijevaju dodatnu pažnju na elektroničku Komponente i čistoća servo ventila. Redovita kalibracija i sustav Dijagnostika pomaže osigurati optimalne performanse i spriječiti skupe kvarove.
