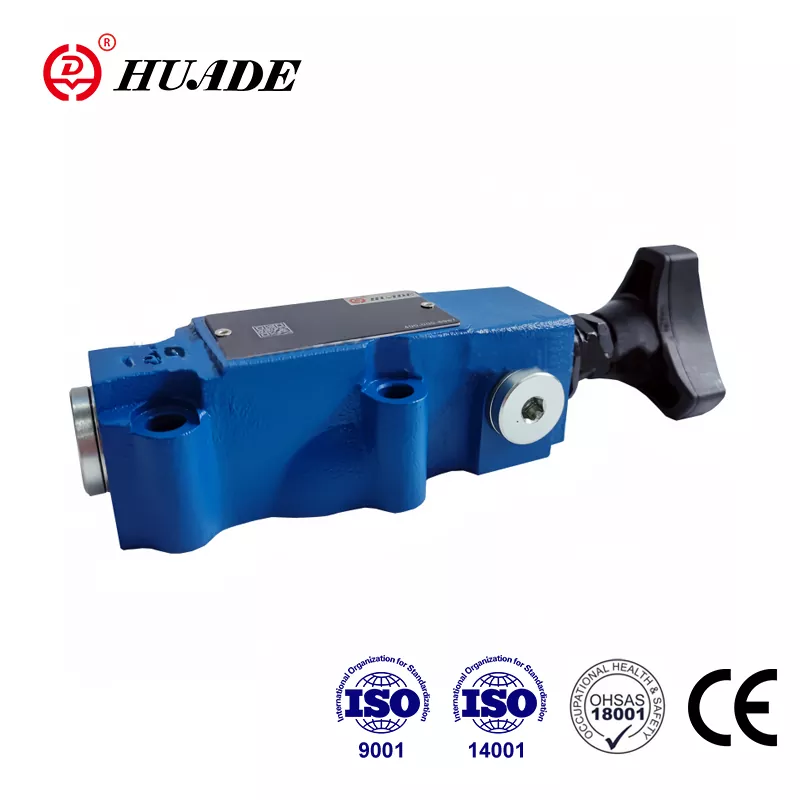

Beijing Huade Hydraulic Industrial Group je renomirana državna tvrtka specijalizirana za projektiranje, proizvodnju i servisiranje hidrauličkih proizvoda i opreme. DBWT sigurnosni ventil može zamijeniti proizvode koje nudi Rexroth®. Tvornica je prošla ISO9001, ISO14001 i OH SAS18001. Huade Hydraulic ima dobar sustav inspekcije koji osigurava visoku kvalitetu hidrauličkih ventila. Tvornica ima više od 750 komada napredne proizvodne opreme uvezene iz cijelog svijeta. Svaki tlačni ventil bit će pakiran u vodootporne plastične vrećice i standardne kartonske kutije, s pričvršćenim oznakama protiv krivotvorenja. Huade® hidraulički proizvodi naširoko se koriste u vojnoj industriji za promicanje modernizacije obrambene opreme.
|
Tehnički podaci |
||
|
Tlačna tekućina |
Mineralno ulje (za NBR brtvu) ili fosfatni ester (za FPM brtvu) |
|
|
Raspon temperature（℃） |
-30～+80 |
|
|
Raspon viskoznosti (mm2/s) |
10~800 |
|
|
maks. protok (L/min) |
3 |
|
|
max. radni tlak (MPa) |
31.5 |
|
|
max. Tlak podešavanja (MPa) |
do 10 ili 31.5 |
|
|
Povratni pritisak |
DBT (MPa) |
|
|
DBWT (MPa) |
do 10 (AC); do 16 (DC) |
|
|
Pilot ventil |
pogledajte smjerni ventil WE5 |
|
Značajke:
▶ daljinski upravljač
▶ Montaža na podlošku
▶ tri elementa za podešavanje:
▶ Okretni gumb
▶ Hex. vijak sa zaštitnom kapom
▶ Okretni gumb sa skalom koji se može zaključati
Primjena:
Tip DBWT primjenjuje se za daljinsko upravljanje tlakom sustava i odvodom aktiviranjem električno upravljanog ventila.
Tlačni ventili tipa DBWT s daljinskim upravljanjem su sigurnosni ventili s pilotskim upravljanjem.
Tip DBWT sastoji se uglavnom od glavnog ventila (1), glavnog kalema (2), sjedišta ventila (3), električno upravljanog ventila (5) i podešavanja (6)
Struktura i simboli sigurnosnog ventila DBWT
1. Tekućina mora biti filtrirana. Minimalna finoća filtera je 20 ㎛.
2. Spremnik mora biti zatvoren, a filtar za zrak mora biti instaliran na ulazu za zrak.
3.Proizvodi bez podloške kada napuštaju tvornicu, ako su potrebni, naručite posebno.
4. Vijci za pričvršćivanje ventila moraju biti visoke razine intenziteta (klasa 10.9). Odaberite i koristite ih prema parametrima navedenim u knjizi uzoraka.
5. Potrebna hrapavost površine povezane s ventilom, hrapavost površine je 0,8.
6. Površinska obrada spojnog dijela je 0,01/100 mm.
