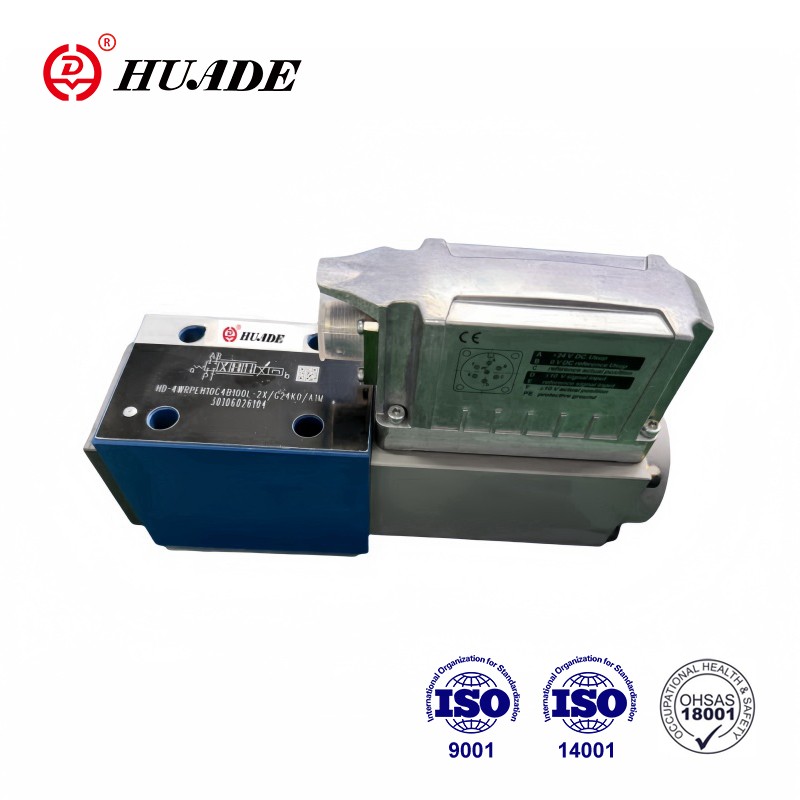

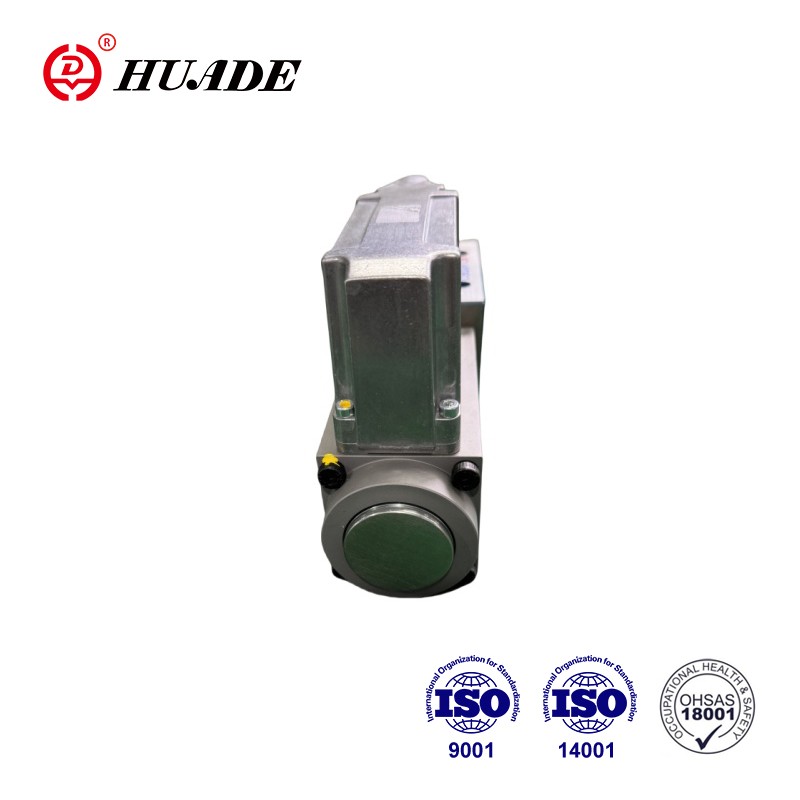

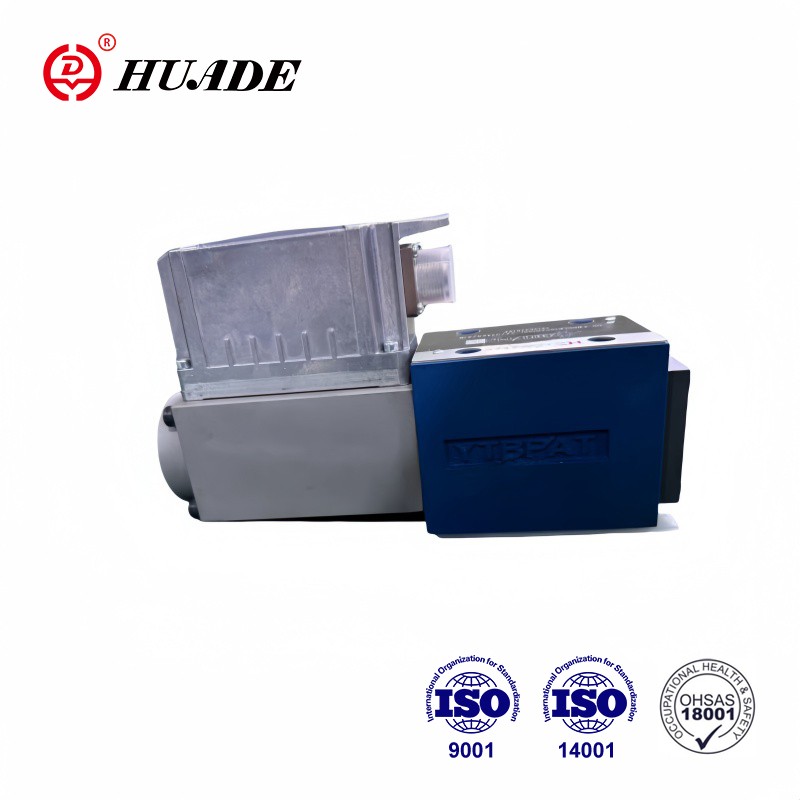

Proporcionalni servo ventil 4WRPEH-2X

Ovaj ventil 4WRPEH-2X je proporcionalni ventil za izravno djelovanje s integriranim sučeljem digitalne osi i FieldBus sučeljem. Postoje dvije veličine, naime veličine 6 i veličine 10. 4WRPEH-2X montiran je pod pločama. Integrirane elektroničke komponente 4WRPEH-2X uspoređuju određene upravljačke vrijednosti sa stvarnim vrijednostima položaja. Huadeov proporcionalni servo ventil osvojio je veliku reputaciju među svojim kupcima zbog visokih performansi i niže cijene.

Parametar proizvoda proporcionalnog servo ventila 4WREH-2X

Značajka proizvoda i primjena proporcionalnog servo ventila 4WREH-2X

Značajke:

▶ Izravno kontrolirani ventili Contro1 NG6 i NG10 s klipom za kontrolu kvalitete servo i rukava

▶ Jednostrani operacija, 4/4 Neuvjereni položaj u isključenom isključenom isključenom slučaju

Stanje:

-Integrirana funkcionalnost kontrole digitalne osi (IAC-R) za:

● Kontrola volumena protoka

● Kontrola položaja

● Upravljanje tlakom

● P/Q funkcija

● Otpustite položaj/tlak i položaj/

Propisi o napajanju:

● NC funkcionalnost (samostalna operacija)

-Analog i digitalna sučelja za ciljane i stvarne vrijednosti

● 4 x analogni senzori (+/- 10 V ili 4..20 mA) ili

● 1 x duljini mjernog sustava (1VSS ili SSI) i 2 analogni

Senzori:

-Setpoint unaprijed postavljen/stvarna vrijednost povratne informacije Analog (struja ili napon) ili putem FieldBusa

- analogni/digitalni ulazi/izlazi koji se mogu konfigurirati

- Opcijski Canopen, Modbus, Ethernet/IP, EtherCat i Profinet i drugi sabirni protokoli mogu se koristiti s glavnim PLC-ovima, kontrolerima, računalnim komunikacijama ORUPPER

Prijava:

Funkcija proporcionalnog servo ventila 4WRPEH-2X je da integrirane elektroničke komponente uspoređuju određene kontrolne vrijednosti s stvarnim vrijednostima položaja.

Odjeljak i simbol proporcionalnog ventila za usmjeravanje 4wrke-3x

Struktura:

Ventili uglavnom uključuju:

▷ izravno upravljani upravljački ventil s upravljačkim klipom i rukavom kvalitete servo (1)

Proporcionalni elektromagnet s povratnim informacijama o pomicanju ventila (2)

▷ Integrirani kontroler digitalne osi s analognim i digitalnim senzorskim sučeljima i FieldBus Connection (3)

Funkcija ventila:

U slučaju odstupanja kontrole, zavojnica se aktivira. Zbog promjena u magnetskoj sili zavojnice. Jezgra ventila Contro1 odupirat će se opruzi za podešavanje. Ventil Spool moždani udar i preko trenutnog područja poprečnog presjeka. Izravno proporcionalno signalu upute. Kad je unaprijed postavljena upravljačka vrijednost 0, elektronički element. Podesite jezgru upravljačkog ventila kako biste otporni na opružnu silu i premjestili je u središnji položaj. U neaktivnom stanju, opruga vozi jezgru ventila da stavi

to je u sigurnosnom položaju.

-Kontroler Motion osi implementira sljedeće upravljačke funkcije

• Kontrola volumena

• Kontrola položaja

• Upravljanje pritiskom/silom

• Otpustite položaj/tlak i kontrolu položaja/sile

- Naredbena vrijednost može se unijeti putem analognog sučelja (x1) ili ulaz putem sučelja sabirnice x4

-Stvarna vrijednost može se pročitati putem analognog sučelja (x1) ili dobiti putem sučelja sabirnice x4

- upravljački parametri mogu se postaviti kroz sabirnicu

-dijagnoza krivnje

Integrirane elektroničke komponente omogućuju kontrolu u sljedećim uvjetima grešaka, zavojnica gubi snagu, a jezgra upravljačkog ventila vraća u sigurni položaj.

• Neustanak napajanja

• Senzor za pomicanje jezgre ventila

• Neuspjeh u komunikaciji

• 4-20ma naredbeni signal greška otvorenog kruga

• Nekvalitetni senzor vanjskog pomaka

• Nekvalitetni senzor vanjskog pomaka
