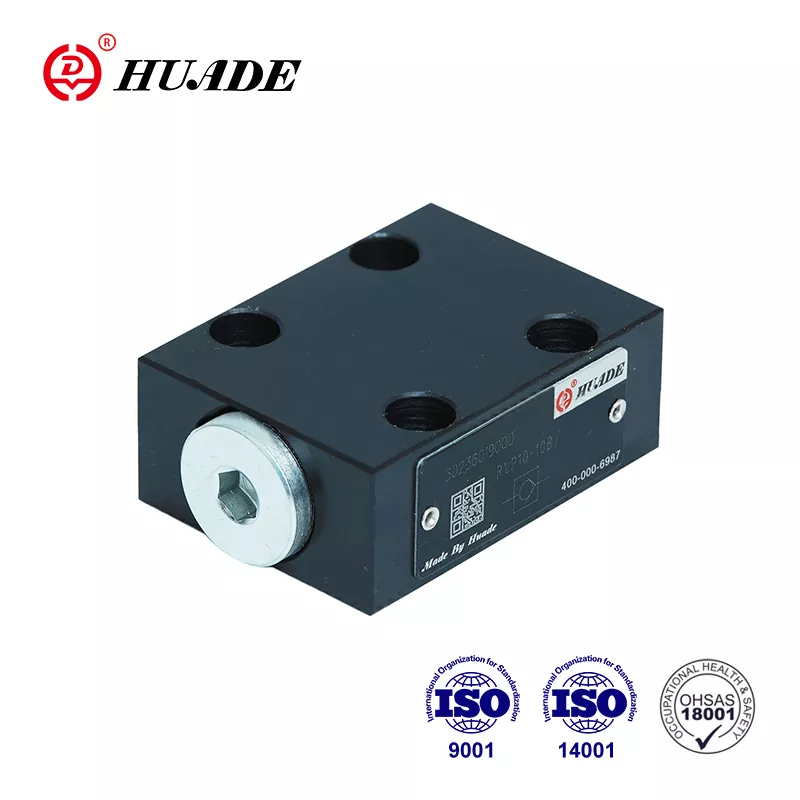

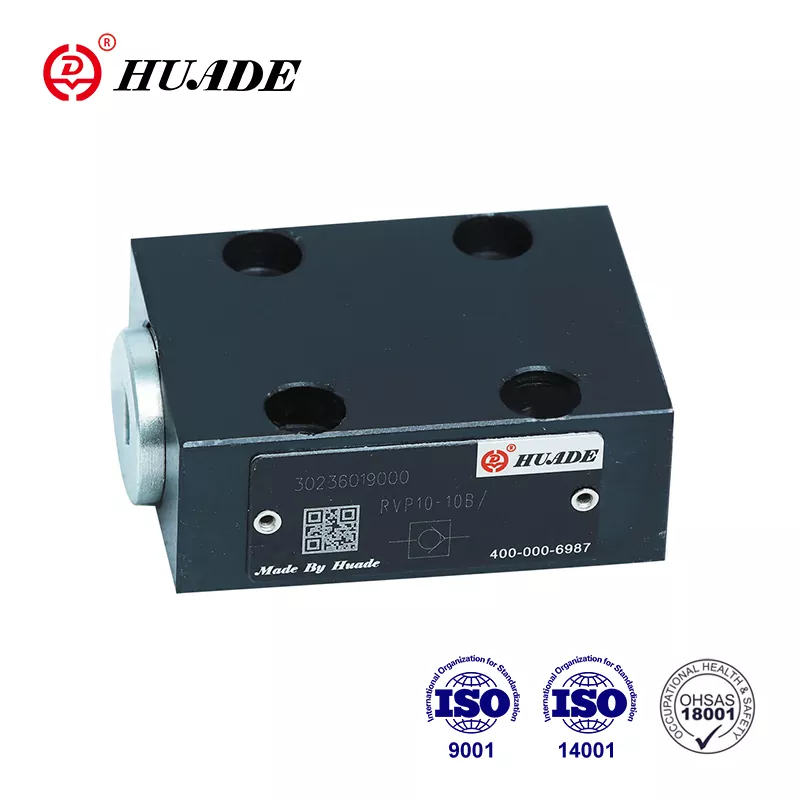

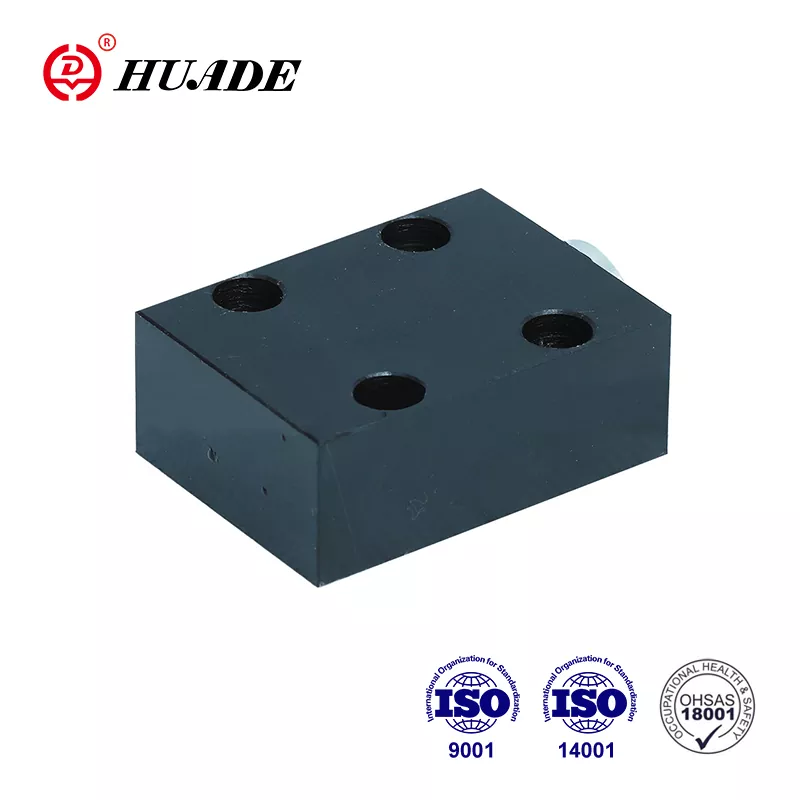

Strateška suradnja između kineske i njemačke vlade 1979. godine, Huade je uključila vrhunsku tehnologiju iz Rexrotha. Huade® nepovratni ventil RVP 12 kompatibilan je s Rexrothovim RVP 12. Huadeova roba dostigla je međunarodne standarde, naime ISO9001, ISO14001 i OH SAS18001. Tvornica stavlja veliki naglasak na kvalitetu s dobrim sustavom inspekcije kako bi se osigurala izvrsna kvaliteta svih povratnih ventila RVP 12 prije napuštanja tvornice. Huadeovi proizvodi mogu se naširoko koristiti u vojnoj industriji i drugim područjima u Kini. Ovo je pouzdan brend u Kini.
|
Tehnički podaci |
|||||||||
|
Veličina |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Radni tlak, max (MPa) |
31.5 |
||||||||
|
Tlak otvaranja (MPa) |
0.05 |
||||||||
|
Tlačna tekućina |
mineralna ulja ili fosfatni ester |
||||||||
|
Raspon temperature fluida pod pritiskom（℃） |
-30～+80 |
||||||||
|
Raspon viskoznosti (mm2/s) |
2,8~500 |
||||||||
|
Položaj za fiksiranje |
neobavezan |
||||||||
|
Težina (kg) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
Značajke:
▶ Spoj ploče
▶ Zatvaranje bez curenja u jednom smjeru
Primjena:
Nepovratni ventil RVP 12 uglavnom se koristi na izlazu iz pumpe kao protutlačni ventil i premosni ventil.
Nepovratni ventil RVP 12 je struktura kliznog ventila s malim gubitkom tlaka. Dijagram strukture je kao što je prikazano u nastavku. Ima zadatak, po mogućnosti, zatvoriti protok bez propuštanja u jednom smjeru i omogućiti slobodan protok u suprotnom smjeru. U osnovi se sastoji od kućišta (1), tanjirača (2), kompresijske opruge (3) i sjedišta opruge (4 ). Hod tanjira (2) koji se vodi po vanjskom promjeru ograničen je mehaničkim graničnikom. Ugrađena tlačna opruga (3) podupire pokret zatvaranja. Nadalje, kompresijska opruga (3) drži ručicu (2) u zatvorenom položaju čak i kada nema protoka kroz ventil.
Simbol
Dijagram strukture
①Kućište ②Kuća ③Opruga ④Sjedište opruge
1. Tekućina mora biti filtrirana. Minimalna finoća filtera je 20 ㎛.
2. Spremnik mora biti zatvoren, a filtar za zrak mora biti instaliran na ulazu za zrak
3. Proizvodi bez podloške kada napuštaju tvornicu, ako su potrebni, naručite posebno.
4. Vijci za pričvršćivanje ventila moraju biti visoke razine intenziteta (klasa 10.9). Odaberite ih i koristite prema parametrima navedenim u knjizi uzoraka
5. Hrapavost površine povezane s ventilom mora biti 0,8.
6. Površinska obrada spojnog dijela potrebna je na 0,01/100 mm.
