Kada radite s hidrauličkim sustavima, kontrola protoka tekućine u oba smjera postaje kritična za sigurnost i performanse. Kontrolni nepovratni ventil SV služi upravo ovoj svrsi dopuštajući slobodan protok u jednom smjeru dok blokira obrnuti protok dok ne dobije naredbu za otvaranje. Ovaj pametni dizajn ventila postao je bitan u modernim hidrauličkim primjenama gdje su potrebni držanje opterećenja i kontrolirano otpuštanje.
Kontrolni nepovratni ventil SV razlikuje se od standardnih nepovratnih ventila svojim jedinstvenim upravljačkim mehanizmom. Dok tradicionalni povratni ventili jednostavno sprječavaju povratni tok, verzija SV dodaje pilot kontrolni priključak koji može nadjačati funkciju blokiranja kada je to potrebno. Ovaj naizgled jednostavan dodatak pretvara ventil iz pasivne komponente u aktivni upravljački element.
Razumijevanje osnovnog dizajna

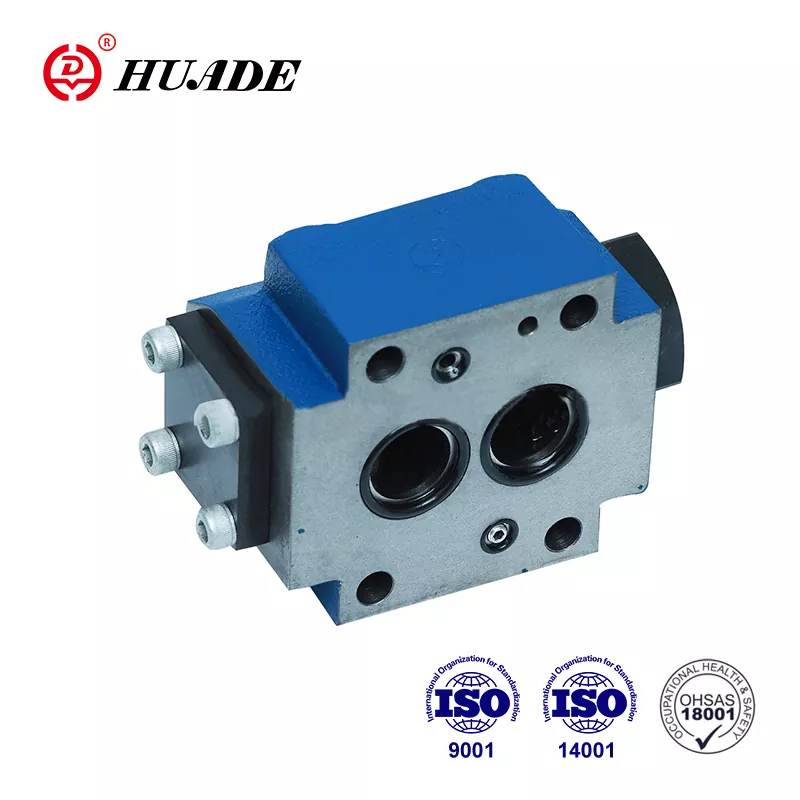

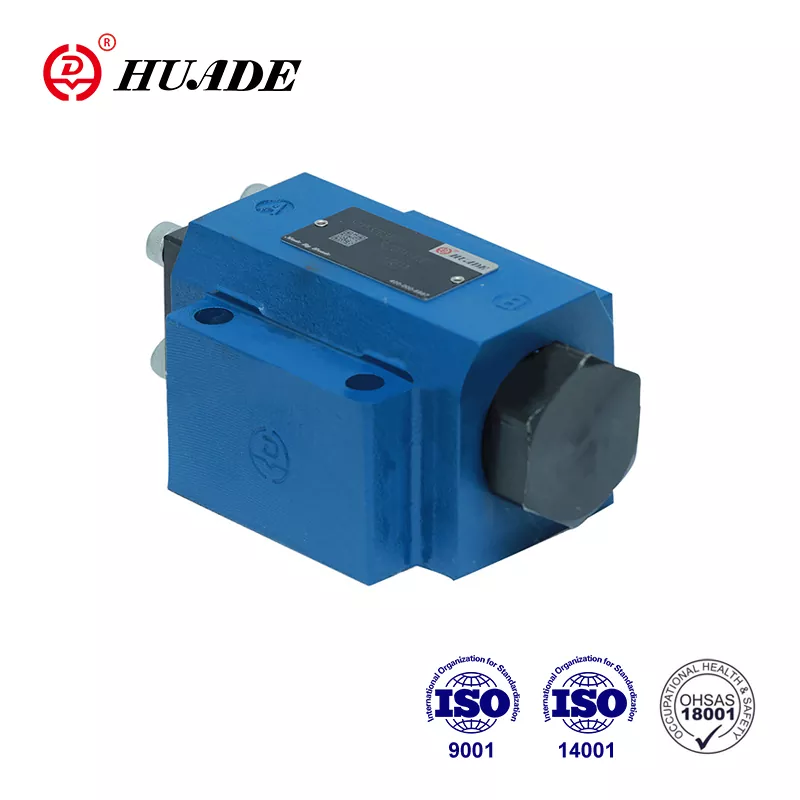

Kontrolni povratni ventil SV sastoji se od nekoliko ključnih komponenti koje rade zajedno. Glavni lapčasti ventil upravlja primarnim putem protoka od priključka A do priključka B. Kada tekućina teče u ovom smjeru, pritisak gura lopaticu da se otvori prema laganoj opruzi, dopuštajući gotovo neograničen prolaz. Pad tlaka obično iznosi oko 4 bara pri 100 litara u minuti za standardni ventil veličine NG10.
Obrnuti smjer govori drugu priču. Kada se pritisak poveća na otvoru B pokušavajući teći natrag prema otvoru A, lamela čvrsto sjedi uz svoju brtvenu površinu. Tlak u sustavu zapravo pomaže u stvaranju ovog brtvljenja, sa komprimiranom oprugom koja dodaje dodatnu silu. Ovaj dizajn postiže stope istjecanja ispod 0,1 mililitara u minuti čak i pri maksimalnom radnom tlaku od 315 bara.
Kontrolni mehanizam pilota koristi priključak X za nadjačavanje funkcije blokiranja. Kada upravljački tlak dosegne upravljački klip, on stvara dovoljnu silu da gurne glavnu lopaticu sa svog sjedišta unatoč suprotnom pritisku opterećenja. Potreban upravljački tlak obično je oko 5 bara iznad tlaka opterećenja za pouzdano otvaranje.
Kako područja pod pritiskom određuju izvedbu
Učinkovitost upravljanog povratnog ventila SV uvelike ovisi o odnosu između različitih tlačnih područja unutar ventila. Inženjeri označavaju ova područja kao A1 do A4, a svako služi određenoj svrsi u jednadžbi ravnoteže sila.
Područje A1 predstavlja glavno lice lamele izloženo pritisku opterećenja. Za ventil veličine 10, to iznosi približno 1,33 četvornih centimetra. Područje A2 prikazuje površinu upravljačkog otvora, obično jednu četvrtinu veličine A1. Područje upravljačkog klipa A3 mora biti dovoljno veliko da nadvlada kombinirane sile tlaka opterećenja i napetosti opruge, obično u rasponu od 2 do 3,8 kvadratnih centimetara za manje ventile.
Ravnoteža sila određuje kada se ventil otvara. Tlak opterećenja pomnožen efektivnom razlikom površine između A1 i A2, plus sila opruge, mora se nadvladati upravljačkim tlakom koji djeluje na površinu A3. Ovaj matematički odnos osigurava predvidljiv rad u različitim uvjetima opterećenja.
Dvije glavne vrste konfiguracije
Kontrolni povratni ventili dolaze u SV i SL konfiguracijama, od kojih svaka odgovara različitim zahtjevima kruga. Tip SV ima unutarnje usmjeravanje odvoda gdje se pilotska komora vraća natrag u priključak A. Ovaj kompaktni dizajn dobro funkcionira kada se priključak A spaja na spremnik ili niskotlačni, održavajući instalaciju jednostavnom i minimizirajući vanjske veze.
SL konfiguracija dodaje zaseban vanjski odvodni priključak Y. Ovaj raspored se pokazao nužnim kada priključak A nosi značajan pritisak koji bi ometao rad pilota. Neovisnim usmjeravanjem drenaže kontrolne komore, ventil radi pouzdano čak i s predopterećenim ili stlačenim A otvorima. Prstenasto područje A4, manje od A3, određuje učinkovito područje upravljanja u SL ventilima.
Odabir između SV i SL ovisi o vašem dizajnu kruga. Ako priključak A ostaje blizu atmosferskog tlaka, obično je dovoljna jednostavnija SV verzija. Kada priključak A osjeti značajan pritisak ili se poveže s drugom komponentom pod tlakom, SL konfiguracija sprječava neželjene smetnje pilota.
Značajka dekompresije
Standardni kontrolni ventili mogu stvoriti značajne skokove tlaka pri otvaranju pod velikim opterećenjem. Iznenadno otpuštanje zarobljenog tlaka stvara hidraulički udar koji opterećuje komponente i stvara buku. Kako bi riješili ovaj problem, proizvođači su razvili varijantu dekompresije tipa A.
Mehanizam za dekompresiju uključuje mali kuglasti ventil koji se otvara malo prije glavnog ventila. To omogućuje kontrolirano smanjenje tlaka u kontrolnom volumenu, obično ograničavajući pad tlaka ispod 50 bara. Za ventil veličine 10, kontrolni volumen mjeri oko 2,5 kubičnih centimetara, koji se mora dekomprimirati prije nego što se potpuno otvori.
Proces dekompresije dodaje kratku odgodu odgovoru ventila, ali značajno smanjuje stres sustava. Prijave koje uključuju velike cilindre ili velika inercijska opterećenja imaju posebnu korist od ove značajke. Kompromis između vremena odziva i glatkog rada zahtijeva pažljivo razmatranje tijekom projektiranja sustava.
Rasponi veličina i kapacitet protoka
Serija nepovratnih ventila SV s pilot upravljanjem obuhvaća veličine od 06 do 32, slijedeći standarde ISO 5781. Svaka oznaka veličine otprilike odgovara nominalnom promjeru priključka u milimetrima podijeljenom s približno 1,6. Ova standardizacija pomaže inženjerima da brzo procijene kapacitet ventila i zahtjeve za montažu.
Ručka ventila veličine 06 i 10 ima protok do 150 litara u minuti, težine između 0,8 i 1,8 kilograma. Ove kompaktne jedinice odgovaraju uskim prostorima, a istovremeno pružaju pouzdano držanje tereta za male do srednje cilindre. Skromni kontrolni volumen od 1,2 do 2,5 kubičnih centimetara omogućuje brzo vrijeme odziva.
Srednje veličine 16 i 20 imaju protok od 150 do 300 litara u minuti. Fizičke dimenzije rastu u skladu s tim, s ventilima veličine 20 koji teže oko 7,8 kilograma. Veći kontrolni volumeni od 5 do 10,8 kubičnih centimetara zahtijevaju više pilot ulja, ali podnose proporcionalno veće sile protoka.
Ventili veličine 25 i 32 služe za teške primjene s kapacitetom protoka koji doseže 550 litara u minuti. Ovi veliki ventili teže od 8 do 12 kilograma i zahtijevaju robusnu montažu. Kontrolni volumeni od 12 do 19,27 kubičnih centimetara osiguravaju odgovarajuću pilotsku snagu čak i protiv maksimalnog pritiska opterećenja.
Razmatranja instalacije
Pravilna montaža osigurava dug vijek trajanja i pouzdan rad. Kontrolni nepovratni ventil SV obično se montira na podlošku u skladu sa standardima sučelja ISO 5781. Površina za montiranje zahtijeva maksimalnu hrapavost od 1 mikrometra kako bi se spriječile staze curenja oko brtve za brtvljenje.
Montažni vijci moraju biti pravilno zategnuti kako bi se postiglo ispravno brtvljenje bez deformacije tijela ventila. Standardne specifikacije zahtijevaju 75 newton-metara s koeficijentom trenja od 0,14. Ventili veličine 10 koriste četiri M10 vijka duljine 50 milimetara, dok veličina 32 zahtijeva šest M10 vijka duljine 85 milimetara. Neravnomjerna raspodjela momenta može iskriviti montažnu površinu i ugroziti cjelovitost brtve.
Orijentacija općenito nije važna za nepovratne ventile s pilotskim upravljanjem jer se oslanjaju na sile pritiska, a ne na gravitaciju. Međutim, položaj ugradnje trebao bi omogućiti lak pristup značajkama podešavanja ako postoje. Razmotrite lokaciju upravljačkih i odvodnih otvora kada planirate spajanje cjevovoda kako biste minimizirali usmjeravanje vanjskih vodova.
Zahtjevi za hidrauličku tekućinu
Kontrolni nepovratni ventil SV radi pouzdano sa standardnim hidrauličkim uljima na bazi minerala koja zadovoljavaju HL ili HLP specifikacije. Radna viskoznost kreće se od 2,8 do 500 kvadratnih milimetara u sekundi, iako se optimalna izvedba javlja između 16 i 46 centistoksa na 40 stupnjeva Celzija. Niža viskoznost smanjuje pad tlaka, ali može povećati curenje, dok veća viskoznost čini suprotno.
Ograničenja temperature ovise o materijalima za brtvljenje. Standardne brtve od nitrilne gume toleriraju minus 30 do plus 80 stupnjeva Celzijusa, pogodne za većinu industrijskih okruženja. Primjene koje uključuju visoke temperature ili sintetičke tekućine imaju koristi od brtvila od fluorougljika, koje podnose minus 20 do plus 80 stupnjeva, a otporne su na agresivne medije. Biorazgradive tekućine poput HETG-a često također zahtijevaju brtve od fluorokarbona.
Čistoća tekućine izravno utječe na vijek trajanja i pouzdanost ventila. Preporučena razina kontaminacije prema ISO 4406 20/18/15 ne znači više od 5000 čestica po mililitru iznad 4 mikrometra, 1300 iznad 6 mikrometara i 320 iznad 14 mikrometara. Ispravno filtriranje prema Bosch Rexroth standardu RE 50070 održava ove granice i sprječava prerano trošenje.
Uobičajeni scenariji primjene
Građevinska oprema predstavlja jedno od najvećih tržišta nepovratnih ventila s probnim upravljanjem. Cilindri grane bagera zahtijevaju pouzdano držanje tereta kako bi se spriječilo ispuštanje ruke kada operater otpusti komande. Kontrolni nepovratni ventil SV ugrađen u svaki priključak cilindra osigurava ovu sigurnosnu funkciju. Kada operater aktivira upravljačku polugu, upravljački tlak iz usmjernog ventila otvara povratne ventile, omogućujući kontrolirano spuštanje.
Strojevi za injekcijsko prešanje koriste ove ventile za pričvršćivanje cilindara za stezanje kalupa. Ogromne uključene sile, koje često prelaze 100 kilonewtona, zahtijevaju držanje opterećenja bez propuštanja. Dva nepovratna ventila s pilot upravljanjem u redundantnoj konfiguraciji zadovoljavaju sigurnosnu kategoriju 3 prema standardima EN ISO 13849. Ako jedan ventil otkaže, drugi održava potporu opterećenja dok održavanje ne riješi problem.
Primjene opreme za dizanje kombiniraju pilot upravljane nepovratne ventile s ventilima za kontrolu protoka za glatko spuštanje tereta. Nepovratni ventil sprječava nekontrolirano ispuštanje, dok zasebni prigušni ventil mjeri brzinu ispuštanja. Ovaj raspored zadovoljava zahtjeve ANSI B30.5 za sigurnosne sustave dizalica i dizalica. Pilot signal dolazi iz upravljačkog ventila operatera, osiguravajući da svjesna radnja prethodi svakom pokretu spuštanja.
Izvedbene karakteristike
Pad tlaka kroz kontrolni ventil SV u slobodnom smjeru protoka varira s veličinom i brzinom protoka. Ventil veličine 32 koji prolazi 400 litara u minuti obično pokazuje približno 20 bara gubitka tlaka. Ovaj relativno nizak otpor čini ventil učinkovitim tijekom normalnog rada kada se opterećenja često mijenjaju gore-dolje.
Omjer upravljačkog tlaka određuje karakteristike upravljanja. Za ventile bez dekompresije, pilot tlak mora biti jednak tlaku opterećenja plus 2 do 5 bara kako bi se zajamčilo otvaranje. Dekompresijske verzije pokazuju više varijacija, s rasponom od plus ili minus 10 bara, ovisno o brzini protoka i stanju ventila. Ova varijacija odražava postupni proces otvaranja jer kuglasti ventil ispušta tlak prije nego što se pomakne glavni ventil.
Vrijeme odziva je važno u aplikacijama koje zahtijevaju brzo oslobađanje opterećenja. Vremenski odmak između primjene pilot tlaka i postizanja punog protoka ovisi o kontrolnom volumenu i kapacitetu pilot protoka. Manji ventili reagiraju za manje od 50 milisekundi, dok većim jedinicama može biti potrebno 100 do 200 milisekundi. Dodavanje dekompresije malo povećava ta vremena, ali ostaje prihvatljivo za većinu industrijskih namjena.
Opcije tlaka pucanja
Prednapregnutost opruge u nepovratnom ventilu SV s pilot upravljanjem određuje njegov tlak pucanja u smjeru slobodnog protoka. Proizvođači obično nude četiri standardne opcije: 1,5, 3, 6 i 10 bara za manje veličine ili 2,5, 5, 7,5 i 10 bara za veće ventile. Ova podesiva značajka omogućuje prilagođavanje ventila specifičnim zahtjevima kruga.
Niži tlakovi pucanja minimiziraju gubitak energije tijekom normalnog rada, ali mogu dopustiti blago povratno curenje pod velikim opterećenjem. Prijave koje daju prednost učinkovitosti u odnosu na apsolutne performanse brtvljenja često određuju postavke od 1,5 ili 2,5 bara. Smanjena sila opruge također znači da je potreban manji pritisak pilota za otvaranje ventila unatrag.
Viši tlakovi pucanja poboljšavaju brtvljenje u ekstremnim uvjetima i sprječavaju nenamjerno otvaranje uslijed fluktuacija tlaka. Teška građevinska oprema i aplikacije kritične za sigurnost često koriste postavke od 6 ili 10 bara. Jača sila opruge pruža dodatnu sigurnost protiv kvara brtve, ali povećava pad tlaka prema naprijed i potreban pilot tlak.
Usporedba s alternativnim tipovima ventila
Jednostavni nepovratni ventili koštaju znatno manje od pilot upravljanih inačica, ali nemaju mogućnost otvaranja unazad. Njihove stope istjecanja od 5 do 10 mililitara u minuti pod opterećenjem pokazuju se neprihvatljivim za primjene koje zahtijevaju dugotrajno zadržavanje položaja. Kontrolni nepovratni ventil SV poboljšava performanse curenja za faktor pedeset, dok dodaje funkciju kontroliranog otpuštanja.
Protutežni ventili nude slično držanje opterećenja s integriranim rasterećenjem tlaka i kontrolom protoka. Ovi ventili dobro funkcioniraju za prekomjerna opterećenja poput okomitih cilindara gdje gravitacija pomaže kretanju. Međutim, oni obično koštaju više od nepovratnih ventila s pilot upravljanjem i stvaraju dodatni pad tlaka u oba smjera. Kontrolni nepovratni ventil SV ističe se kada je važan slobodan protok u jednom smjeru.
Nepovratni ventili s dvostrukim pilotom osiguravaju redundantno držanje opterećenja za aplikacije kritične za sigurnost. Svaki ventil može samostalno podnijeti puno opterećenje, zadovoljavajući više sigurnosne kategorije. Povećani troškovi i složenost imaju smisla samo tamo gdje propisi ili procjena rizika zahtijevaju redundanciju. Nepovratni ventili s jednim pilotom dovoljni su za većinu industrijskih primjena ako su odgovarajuće veličine i održavani.
Određivanje veličine i proces odabira
Određivanje ispravne veličine nepovratnog ventila SV počinje sa zahtjevima protoka. Izračunajte maksimalnu brzinu protoka kroz ventil u oba smjera, uključujući sve istodobne operacije. Odaberite veličinu ventila koja podnosi ovaj protok uz prihvatljiv pad tlaka, obično ispod 20 bara za smjer slobodnog protoka.
Provjerite ostaje li radni tlak unutar maksimalnih 315 bara ventila. Uključite sigurnosne faktore i uzmite u obzir skokove tlaka zbog brzog zatvaranja ventila ili zastoja pumpe. Izvor pilot tlaka mora pouzdano isporučiti najmanje 5 bara iznad maksimalnog tlaka opterećenja kako bi se osigurala dosljedna izvedba otvaranja.
Odaberite između SV i SL konfiguracija na temelju uvjeta priključka A. Ako se ovaj priključak spoji na spremnik ili ostane bez tlaka, jednostavniji SV dizajn dobro funkcionira. Kada priključak A nosi značajan pritisak ili opskrbljuje druge komponente, navedite SL verziju s vanjskim odvodom. Usmjerite priključak Y do spremnika kroz cjevovod odgovarajuće veličine.
Odlučite je li potrebna dekompresija procjenom potencijalnog tlačnog udara. Sustavi s velikim zarobljenim volumenima ili osjetljivim komponentama imaju koristi od verzije A-tipa. Malo kašnjenje odgovora rijetko uzrokuje probleme u tipičnim industrijskim ciklusima. Standardne verzije bez dekompresije koštaju manje i reagiraju brže za aplikacije u kojima udarno opterećenje nije problem.
Čitanje kodova za narudžbu
Proizvođači koriste sustavne šifre označavanja kako bi odredili konfiguracije nepovratnih ventila s pilot upravljanjem. Tipičan kod poput SV 10 PA1-4X rastavlja se na različite elemente. Prva slova označavaju tip ventila, SV za unutarnji odvod ili SL za vanjski. Sljedeći broj prikazuje oznaku veličine, u ovom slučaju 10.
Sljedeći položaj otkriva stil montaže, pri čemu P označava podlošku, a G označava otvore s navojem. Slovo A pojavljuje se kada je uključena dekompresija, inače je ovo mjesto prazno. Broj predstavlja odabir tlaka pucanja od 1 do 4, što odgovara rastućim opcijama prednaprezanja opruge.
Sufiks 4X identificira trenutnu generaciju serije, ukazujući na poboljšanja dizajna i ažurirane specifikacije. Kosa crta na kraju često stoji ispred dodatnih opcija kao što je materijal za brtvljenje, s V koji označava fluorougljik umjesto standardnog nitrila. Razumijevanje ovih kodova pomaže u preciznom komuniciranju zahtjeva s dobavljačima i osigurava primanje točne konfiguracije.
Zahtjevi za održavanje
Redovita provjera održava nepovratne ventile s probnim upravljanjem pouzdanim radom. Svakih 5000 radnih sati provjerite razine kontaminacije hidrauličke tekućine i zamijenite elemente filtera ako čistoća prelazi ISO 4406 20/18/15. Pogoršana kvaliteta tekućine ubrzava trošenje brtve i dopušta abrazivnim česticama da oštete dosjedne površine.
Vanjsko curenje oko tijela ventila obično ukazuje na degradaciju brtve koja zahtijeva zamjenu. Unutarnje propuštanje pokazuje se kao postupno pomicanje opterećenja kada bi ventil trebao zadržati položaj. Uklonite i rastavite ventil kako biste pregledali površinu za sjedenje lopatice na istrošenost ili usađivanje onečišćenja. Lagano poliranje može obnoviti brtvljenje na manjim oštećenjima, ali duboke brazde zahtijevaju zamjenu lamele.
Problemi s upravljanjem pilotom očituju se kao sporo otvaranje ili neuspjeh u oslobađanju opterećenja. Pomoću manometra tijekom rada provjerite da odgovarajući pilot tlak doseže priključak X. Nizak tlak može biti posljedica premalih pilot vodova, prekomjerne duljine ili ograničenja. Pregledajte upravljački ventil i kontrolni klip na kontaminaciju ili oštećenje koje bi moglo uzrokovati zaglavljivanje.
Rješavanje uobičajenih problema
Kada kontrolni ventil SV curi u smjeru blokiranja, nekoliko uzroka zaslužuje istraživanje. Čestice onečišćenja zaglavljene između čahure i sjedala sprječavaju potpuno zatvaranje. Ispiranje sustava čistim uljem ponekad uklanja krhotine, ali može biti potrebno rastavljanje i temeljito čišćenje. Provjerite zadovoljava li filtracija tekućine specifikacije kako biste spriječili ponavljanje.
Istrošenost sjedala lamele uslijed ponovljenih udaraca ili oštećenja uzrokovanih kavitacijom stvaraju putove curenja koje čišćenje ne može popraviti. Pregledajte površine za sjedenje tijekom održavanja na znakove erozije ili mehaničkih oštećenja. Zamjenske komponente sjedišta dostupne su za većinu ventila, iako velika oštećenja mogu zahtijevati potpunu zamjenu ventila. Ugradnja ventila dekompresijskog tipa smanjuje udarne sile koje uzrokuju prijevremeno trošenje.
Ventili koji se ne otvaraju unatoč odgovarajućem upravljačkom tlaku često pate od kontaminacije koja veže kontrolni klip. Stvaranje mulja od razgradnje tekućine ili progutane prljavštine može ograničiti kretanje klipa. Potpuno rastavljanje s čišćenjem otapalom obično vraća funkciju. Razmotrite poboljšanje filtracije tekućine i skraćivanje intervala izmjene kako biste spriječili nakupljanje onečišćenja.
Sigurnosna razmatranja
Kontrolni povratni ventil SV služi kritičnim sigurnosnim funkcijama u mnogim primjenama. Kvar može rezultirati nekontroliranim spuštanjem tereta, oštećenjem opreme ili ozljedom operatera. Krugovi kritični za sigurnost trebaju uključivati redundantne ventile ili rezervne sustave prema primjenjivim standardima kao što je EN ISO 13849 za sigurnost strojeva.
Redovita funkcionalna ispitivanja provjeravaju pravilan rad pod stvarnim uvjetima opterećenja. To uključuje cikličko mijenjanje tereta uz praćenje zanošenja ili neočekivanog kretanja. Dokumentirajte rezultate ispitivanja i istražite sve anomalije prije vraćanja opreme u rad. Zamijenite ventile koji pokazuju smanjene performanse prije nego što dođe do potpunog kvara.
Gubitak tlaka pilota predstavlja značajnu opasnost jer bi mogao omogućiti nenamjerno oslobađanje opterećenja. Dizajnirajte strujne krugove kako biste osigurali da pilot tlak ostane dostupan tijekom svih normalnih operacija. Razmotrite korištenje zasebnih izvora pilot tlaka neovisno o glavnom sustavu za dodatnu pouzdanost. Ugradite tlačne sklopke kako biste upozorili operatere kada pilot tlak padne ispod sigurnog minimuma.
Ekonomska razmatranja
Kontrolni nepovratni ventil SV košta otprilike dva do tri puta više od jednostavnih nepovratnih ventila, ali ima znatno bolju izvedbu. Ova premijska cijena omogućuje preciznu kontrolu, minimalno curenje i produljeni vijek trajanja. Za aplikacije koje zahtijevaju pouzdano držanje tereta, povećani trošak predstavlja zdravu investiciju u usporedbi s alternativama.
Veće veličine ventila pokazuju veće razlike u cijeni. Ventil veličine 32 s dekompresijom i vanjskim odvodom može deset puta premašiti cijenu osnovnog nepovratnog ventila iste veličine. Međutim, pilotski upravljani dizajn može eliminirati potrebu za dodatnim komponentama poput protutežnih ventila ili zasebnih mehanizama za zaključavanje. Procijenite ukupne troškove sustava, a ne pojedinačne cijene komponenti.
Energetska učinkovitost utječe na troškove rada tijekom životnog vijeka ventila. Mali pad tlaka u smjeru slobodnog protoka smanjuje potrošnju energije u usporedbi s mnogim alternativama. Smanjenje tlaka u sustavu od 5 bara pri 100 litara u minuti kontinuirano štedi oko 100 vata. Ove se uštede znatno akumuliraju u aplikacijama koje se često mijenjaju.
Prilagodljivost okolišu
Moderni nepovratni ventili s probnim upravljanjem prihvaćaju biorazgradive hidraulične tekućine koje postaju sve popularnije za zaštitu okoliša. Tekućine koje zadovoljavaju HETG specifikacije (na bazi biljnog ulja) zahtijevaju brtve od fluorokarbona umjesto standardnog nitrila. Ova kompatibilnost omogućuje ekološki osviještene operacije bez žrtvovanja performansi ili pouzdanosti.
Ekstremne temperature utječu na rad ventila kroz promjene viskoznosti tekućine i svojstva materijala brtve. Hladno okruženje povećava viskoznost, povećava pad tlaka i potencijalno usporava reakciju. Fluorokarbonske brtve bolje podnose niže temperature od nitrilnih za primjenu u hladnim vremenskim uvjetima. Visoke temperature smanjuju viskoznost i ubrzavaju degradaciju brtve, zahtijevajući kraće servisne intervale.
Korozivna okruženja mogu zahtijevati posebne površinske tretmane osim standardnog pocinčavanja. Primjene u pomorstvu često zahtijevaju dodatnu zaštitu od korozije kroz tvrdu anodizaciju ili posebne premaze. Razgovarajte o uvjetima okoline s proizvođačima pri odabiru ventila za teške uvjete rada kako biste osigurali odgovarajuću zaštitu i očekivani vijek trajanja.
Budući razvoj
Integracija senzora predstavlja trend u nastajanju za nepovratne ventile s pilot upravljanjem. Ugrađeni pretvarači tlaka mogu pratiti tlak opterećenja, pilot tlak i curenje u stvarnom vremenu. Ovi podaci omogućuju prediktivno održavanje identificiranjem degradacije prije potpunog kvara. Bežično povezivanje omogućilo bi daljinsko praćenje kritičnih ventila kroz velike instalacije.
Pametni ventili s ugrađenim mikroprocesorima mogu automatski prilagoditi karakteristike na temelju radnih uvjeta. Promjenjivi tlak pucanja prilagođen težini tereta mogao bi optimizirati učinkovitost uz održavanje sigurnosti. Mogućnosti samodijagnostike upozorile bi osoblje za održavanje na razvoj problema i usmjerile postupke za rješavanje problema.
Napredak znanosti o materijalima obećava poboljšane performanse brtvljenja i produženi radni vijek. Novi polimerni spojevi nude bolju otpornost na trošenje i veću kemijsku kompatibilnost. Specijalizirani premazi smanjuju trenje i sprječavaju prianjanje čestica. Ovi razvoji će povećati pouzdanost uz potencijalno smanjenje veličine ventila za dane kapacitete protoka.
Zaključak
Kontrolni nepovratni ventil SV osigurava bitnu kontrolu za hidraulične sustave koji zahtijevaju pouzdano držanje tereta i kontrolirano otpuštanje. Njegov jedinstveni dizajn kombinira sposobnost blokiranja nepovratnih ventila s upravljivošću usmjerenih ventila. Razumijevanje principa rada, pravilnog dimenzioniranja i zahtjeva za održavanje osigurava uspješnu primjenu.
Odabir odgovarajuće konfiguracije zahtijeva pažljivu analizu zahtjeva sustava uključujući brzinu protoka, razine tlaka i dizajn kruga. Izbor između standardne SV i SL verzije s vanjskim odvodom ovisi o uvjetima priključka A. Značajke dekompresije pogoduju aplikacijama osjetljivim na udare tlaka. Mogućnosti materijala prilagođavaju se različitim tekućinama i uvjetima okoline.
Redovito održavanje i pregled održavaju učinkovitost tijekom cijelog životnog vijeka ventila. Praćenje kvalitete tekućine, provjera curenja i provjera funkcije pilota rano otkrivaju probleme. Sigurnosno kritične aplikacije zahtijevaju posebnu pozornost testiranju i dokumentaciji. Uz pravilnu primjenu i njegu, nepovratni ventili s probnim upravljanjem pružaju godine pouzdanog rada štiteći opremu i osoblje.
