Što je kontrolni ventil?

2025-07-03

Jeste li se ikad zapitali kako voda teče samo u jednom smjeru kroz cijevi? Ili zašto zrak ne teče unatrag u određenim sustavima? Odgovor leži u jednostavnom, ali sjajnom uređaju koji se zove kontrolni ventil. Istražimo koji su kontrolni ventili, kako rade i zašto su toliko važni u našem svakodnevnom životu.

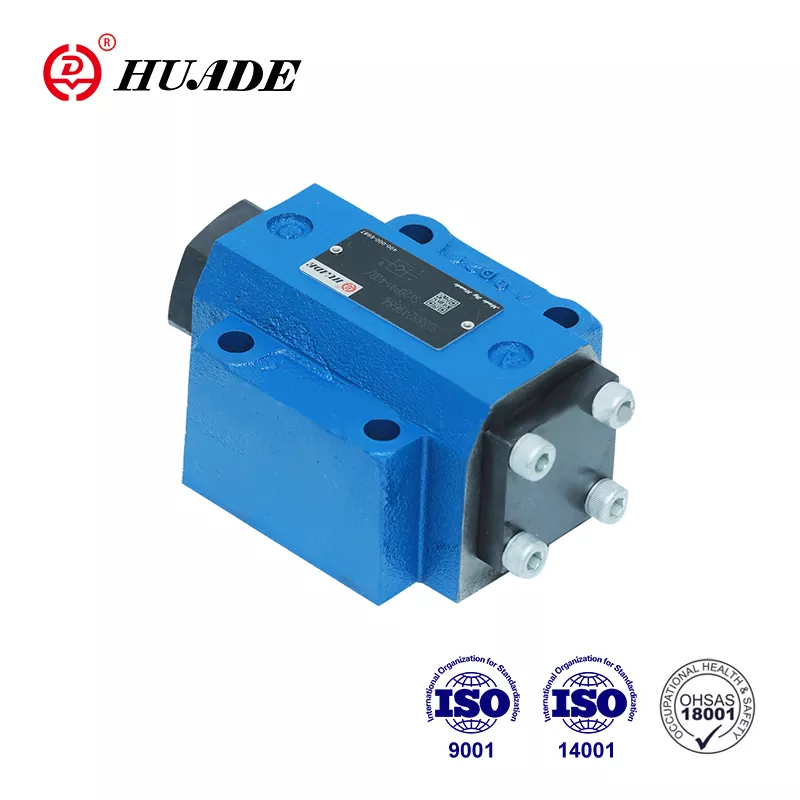

Što je kontrolni ventil?

Provjereni ventil je mehanički uređaj koji omogućuje tekućine (poput vode, zraka ili ulja) da teče u samo jednom smjeru. Zamislite to kao jednosmjerna vrata za tekućine i plinove. Baš kao što se vrata s oprugom automatski zatvaraju nakon što prođete kroz njega, ventil za provjeru automatski se zatvara kada tekućina pokušava teći unatrag.

Provjeri ventili su poznati i po drugim imenima:

Ventil bez povrata
Jednosmjerni ventil
Preventivač povratnog toka

Ovi su ventili dizajnirani za zaštitu opreme, održavaju glatko i sprečavaju da se dogodi opasne situacije.

Zašto su kontrolni ventili važni?

Provjeri ventili služe nekoliko kritičnih svrha:

Zaštita opreme:Sprječavaju oštećenja skupih pumpi i drugih strojeva za povratni protok
Sigurnost:Zaustavljaju opasan povratni tok koji bi mogao uzrokovati eksplozije ili onečišćenje
Učinkovitost sustava:Pomažu u održavanju odgovarajućeg tlaka i protoka u cjevovodnim sustavima
Ušteda troškova:Oni sprečavaju skupe popravke i kvarove u sustavu

Kako funkcioniraju kontrolni ventili?

Provjeri ventili rade na jednostavnom principu zvanom diferencijal tlaka. Evo kako to funkcionira:

Protok naprijed (normalan rad)

Kad je tlak tekućine s uzvodno (ulazne strane) dovoljno jak, gura se na pokretni dio unutar ventila koji se naziva element brtve. To bi mogao biti disk, lopta ili klip. Kad pritisak dosegne određenu razinu (nazvan tlak pucanja), brtveni element se odmakne od sjedala ventila, omogućavajući tekućinu da teče.

Prevencija obrnutog protoka

Kad se tlak uzvodno padne ili se povećava obrnuti tlak, brtveni element automatski se vraća na sjedalo ventila, blokirajući bilo koji protok unatrag. To se događa kroz:

Gravitacija(Težina elementa za brtvljenje)
Proljetna snaga(opruga gura element zatvorenog)
Zatez(Tlak obrnutog protoka gura ga zatvoreno)

Ključne komponente

Svaki kontrolni ventil ima ove glavne dijelove:

Tijelo ventila:Vanjska školjka koja se povezuje s cijevima
Sjedalo ventila:Površina na kojoj se brtveni element počiva kad je zatvoren
Element zapečaćenja:Pokretni dio (disk, lopta ili klip) koji se otvara i zatvara
Proljeće(neobavezno): Pomaže brzo zatvoriti ventil
Zglob ili okret(u nekim vrstama): Omogućuje ljuljanje elementa za brtvljenje

Vrste kontrolnih ventila

Postoji nekoliko vrsta kontrolnih ventila, od kojih je bilo dizajnirano za određene aplikacije. Pogledajmo najčešće:

1. Swing Provjerite ventil

Kako to funkcionira:Zglobni disk ljulja se kada tekućina teče naprijed i ljulja se zatvori kad se protok zaustavi ili preokrene.

Prednosti:

Pad niskog tlaka (ne odupire se puno)
Može podnijeti visoku brzinu protoka
Dobro funkcionira s tekućinama koje sadrže krute tvari
Relativno jeftin
Slabo održavanje

Nedostaci:

Može uzrokovati čekić s vodom (iznenadni tlačni šiljci)
Zatvara se polako
Mora biti instaliran u pravom položaju (orijentacijske stvari)
Nije dobar za sustave s pulsirajućim protokom

Uobičajene uporabe:Postrojenja za pročišćavanje vode, naftni cjevovodi, veliki industrijski sustavi

2. Ventil za provjeru dizanja

Kako to funkcionira:Disk ili klip podižu se ravno sa sjedala kada tekućina teče prema naprijed i spušta se natrag kada se protok zaustavi.

Podtipovi:

Ventil za provjeru klipa:Koristi cilindrični klip
Ventil za provjeru kuglice:Koristi loptu kao brtveni element

Prednosti:

Vrlo pouzdano brtvljenje
Izdržljiv i dugotrajan
Dobro obrađuje visoki tlak i temperaturu
Dobro za sustave s promjenom uzoraka protoka

Nedostaci:

Veći pad tlaka od ljuljačkih ventila
Mogu se lako začepiti krhotinama
Može uzrokovati čekić za vodu
Položaj instalacije je kritičan

Uobičajene uporabe:Parni sustavi, vodene linije visokog pritiska, hidraulička oprema

3. Dvostruka ploča (leptir) Provjerite ventil

Kako to funkcionira:Dvije polukružne ploče su zgloba u središtu. Otvaraju se prema van s protokom naprijed i blizu zajedno s obrnutim protokom ili oprugama.

Prednosti:

Kompaktan i lagan dizajn
Mali otpor protoku
Brzo se zatvara
Može se nositi s raznim vrstama tekućine
Zauzima manje prostora

Nedostaci:

Može uzrokovati čekić za vodu
Ograničeni kapacitet protoka u usporedbi s ljuljačkim ventilima
Potreban je veći pritisak otvaranja

Uobičajene uporabe:HVAC sustavi, sustavi vodoopskrbe, tijesni prostori u kojima je veličina bitna

4. Ostale važne vrste

Zaustavite ventil za provjeru:Kombinira kontrolni ventil s ručnim ventilom za isključivanje. Možete ga ručno zatvoriti za održavanje ili hitne situacije.
Provjereni ventil s oprugom:Koristi oprugu za brzo zatvaranje ventila. Radi u bilo kojem instalacijskom položaju i brzo reagira na promjene protoka.
Vafer Provjerite ventil:Vrlo tanki dizajn koji se uklapa između prirubnica cijevi. Smanjuje čekić za vodu i štedi prostor.
Ventil za provjeru dijafragme:Koristi fleksibilnu gumenu ili plastičnu dijafragmu umjesto krutog diska. U potpunosti eliminira vodeni čekić i dobro funkcionira u sustavima niskog pritiska.

Provjerite aplikacije ventila u industriji

Provjereni ventili koriste se svugdje, od masivnih industrijskih postrojenja do kućnih uređaja. Istražimo gdje biste ih mogli pronaći:

Naftna i plinska industrija

U operacijama nafte i plina, provjerni ventili sprječavaju opasni povratak u:

Cjevovodi koji nose sirovu naftu ili prirodni plin
Bušotine gdje se ulje izvlači
Spremnici i rafinerije
Crpne stanice

Ovi ventili štite skupu opremu i sprječavaju katastrofe u okolišu poput izlijevanja nafte.

Obrada vode i otpadnih voda

Općinski vodeni sustavi koriste kontrolne ventile za:

Spriječiti da kontaminirana voda teče natrag u opskrbu čistom vodom
Zaštitite vodene pumpe od oštećenja
Održavati pravilan pritisak u cijelom sustavu
Rukovanje vode koja sadrži krute tvari i krhotine

HVAC sustavi

U sustavima grijanja, ventilacije i klima uređaja za provjeru ventila:

Osigurajte da tople vode teče u pravom smjeru
Spriječiti oštećenje opreme
Održavajte učinkovitost sustava
Radite u tijesnim prostorima u kojima su potrebni kompaktni ventili

Pogona i kotlovi

Postrojenja za proizvodnju električne energije Koristite kontrolne ventile za:

Zaštitite parne turbine od povratnog toka
Upravljački protok vode u sustavima kotla
Osigurajte siguran rad parnih linija visokog pritiska
Omogućite ručnu kontrolu kad je potrebno (zaustavite provjeru ventila)

Svakodnevne aplikacije

Vjerojatno trenutno imate kontrolne ventile u svom domu:

Perilice posuđa:Spriječiti da se prljava voda vrati natrag u čiste vode
Zračni madraci:Spriječiti da zrak pobjegne kad isključite pumpu
Sustavi navodnjavanja:Osigurati da voda teče samo u biljke, a ne natrag u izvor
Pumpe za jamke:Spriječiti da pumpa da se vrati natrag u podrum

Kako odabrati pravi ventil za provjeru

Odabir pravog ventila za provjeru ovisi o nekoliko važnih čimbenika:

1. Karakteristike tekućine

Vrsta tekućine:Je li to voda, ulje, plin, parka ili nešto s česticama?

Ljuljački ventili dobro funkcioniraju s tekućinama koje sadrže krute tvari
Kuglični ventili su dobri za guste (viskozne) tekućine
Ventili za podizanje najbolje rade s čistom tekućinom

Temperatura:Provjerite mogu li materijali ventila podnijeti temperaturu vaše tekućine

Plastični ventili za umjerene temperature
Metalni ventili za visoke temperature
Posebni materijali za ekstremne uvjete

Korozivnost:Odaberite materijale koje vaša tekućina neće oštetiti

Nehrđajući čelik za korozivne kemikalije
Mesing za vodene sustave
PVC za neke kemijske primjene

2. Radni uvjeti

Pritisak:Uskladite ocjenu tlaka ventila na vaš sustav

Niski tlak: 150 psi klasa
Srednji tlak: 300-600 PSI klasa
Visoki tlak: 900+ PSI klasa

Brzina protoka:Razmotrite koliko tekućine treba teći

Ljuljački ventili za visoke protok
Ventili za podizanje za umjerene brzine protoka
Ventili s dvostrukim pločama za kompaktne instalacije

Pulsirajući protok:Ako vaš sustav ima promjenjive obrasce protoka

Podizanje ili naginjanje ventila za diskove to bolje ruča
Izbjegavajte ljuljačke ventile za brzo mijenjanje protoka

3. Zahtjevi za instalaciju

Prostor dostupan:Koliko prostora imate?

Ventili za uske za uske prostore
Standardni ventili gdje prostor nije ograničen

Položaj instalacije:Možete li ga instalirati vodoravno ili vertikalno?

Ventili za ljuljanje i dizanje obično trebaju određene orijentacije
Ventili s oprugom djeluju u bilo kojem položaju

Priključci cijevi:Kako će se povezati s vašim cijevima?

Navojni spojevi za manje cijevi
Prirubnice za veće cijevi
Zavarene veze za stalne instalacije

4. Trošak i održavanje

Početni trošak:Različite vrste imaju različite raspone cijena

Ventili za ljuljanje su obično najmanje skupo
Ventili za podizanje obično koštaju više
Posebni ventili (poput čekova zaustavljanja) koštaju najviše

Zahtjevi za održavanje:Koliko često trebate služiti?

Ventili za podizanje obično traju duže s manje održavanja
Ljuljački ventili će možda trebati češća pažnja
Razmislite o pristupu radova na održavanju

Trošak životnog ciklusa:Razmislite o ukupnom trošku s vremenom

Uključite otkupnu cijenu, instalaciju, gubitke energije i održavanje
Skuplji ventil može dugoročno uštedjeti novac

Instalacije najbolje prakse

Pravilna instalacija ključna je za performanse i dugovječnost kontrolnog ventila. Evo ključnih koraka:

Prije instalacije

Pregledajte sve:Provjerite ventil i cijevi na oštećenja, krhotine ili prepreke
Ispitajte ventil:Ručno pomaknite disk kako biste bili sigurni da djeluje glatko
Očistite cijevi:Uklonite bilo koju prljavštinu, zavarivačke krhotine ili druge onečišćenja
Poravnaj prirubnice:Provjerite jesu li priključci cijevi pravilno usklađeni

Tijekom instalacije

Slijedite smjer protoka:Ugradite ventil tako da tekućina teče u smjeru strelice označene na tijelu ventila
Podržite cijevi:Osigurati odgovarajuće nosače cijevi za smanjenje vibracija i stresa
Ostavite odobrenje:Osigurajte dovoljno prostora oko ventila za buduće održavanje
Koristite pravilno dizanje:Kada se krećete velikim ventilima, upotrijebite pramenove oko tijela, a ne za igle ili luke sa šarkama

Nakon instalacije

Provjerite ima li curenja:Ispitajte sustav pri radnom tlaku
Pročistite zrak:Uklonite zrak s linija tijekom pokretanja
Operacija monitora:Pazite na pravilno otvaranje i zatvaranje tijekom početnog rada

Važni savjeti za instalaciju

Strelica protoka:Uvijek instalirajte sa strelicom koja pokazuje u smjeru željenog protoka
Orijentacija za ljuljanje ventila:Ugradite s vertikalom šarkom i iznad središnje linije
Podigni položaj ventila:Obično vodoravni ili okomit s protokom prema gore
Prevencija kontaminacije:Ugradite filtre uzvodno kako biste zaštitili sjedalo ventila
Sigurnost prvo:Slijedite sve sigurnosne postupke pri radu sa sustavima pod tlakom

Održavanje i rješavanje problema

Redovito održavanje nastavlja da provjerni ventili rade pravilno i produžuju svoj život.

Preventivno održavanje

Stvorite raspored održavanja na temelju:

Radni tlak i temperatura sustava
Vrsta tekućine s kojom se obrađuje
Koliko se često ventil otvara i zatvara
Preporuke proizvođača

Tipični raspored:Godišnje inspekcije za većinu aplikacija, češće za kritične sustave.

Uobičajeni problemi i rješenja

Propuštanje:

Unutarnja curenja:Tekućina teče unatrag kroz zatvoreni ventil
Vanjski curenja:Tekućina bježi u atmosferu
Uzroci:Zagađenje, trošenje, nepravilna instalacija, neusklađivanje cijevi
Rješenja:Očistite ili zamijenite sjedala ventila, provjerite instalaciju, preusmjeravanje cijevi
