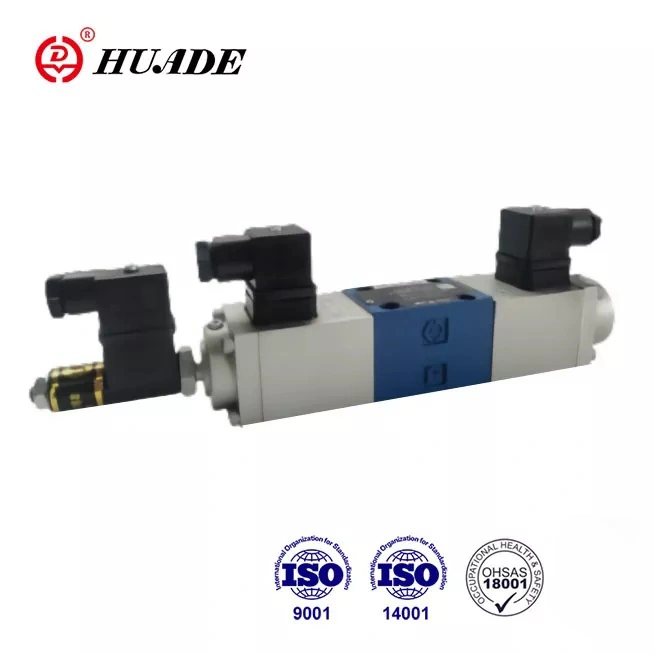

Proporcionalni ventil tipa 4WRE ima montažu na podploču, središte opruge. Dobar kapacitet protoka, visok tlak i izvrsna preciznost ponavljanja, pogodni za upotrebu. Može zamijeniti 4WRE seriju 1X koju nudi Rexroth zahvaljujući dvije dugogodišnje suradnje s Rexrothom. Učinkovitost 4WRE proporcionalnog ventila može se mjeriti s performansama međunarodnih marki prve razine. To je dobra, pristupačna alternativa.
|
Hidraulički podaci |
|||
|
Veličina |
6 |
10 |
|
|
Radni tlak (Mpa) |
priključak A, B, P |
31.5 |
31.5 |
|
luka T |
16 |
16 |
|
|
Protok (L/min) |
65 |
260 |
|
|
Stupanj kontaminacije (㎛) |
≤ 20 (preporučeno ≤10) |
||
|
Histereza (%) |
<1 |
<1 |
|
|
Ponovljivost (%) |
<1 |
<1 |
|
|
Osjetljivost odziva (%) |
≤ 0,5 nominalnog signala |
≤ 0,5 nominalnog signala |
|
|
Frekvencijski odziv (-3dB) (Hz) |
6 |
4 |
|
|
Hidraulička tekućina |
Mineralno ulje (za NBR brtvu), fosfatni ester (za FPM brtvu) |
||
|
Raspon viskoznosti (mm²/s) |
2,8 do 380 |
||
|
Raspon temperature tekućine pod pritiskom (℃) |
-20 do +70 |
||
|
Montažni položaj |
Neobavezno |
||
|
Težina (kg) |
Ventil s 1 elektromagnetom |
1.91 |
5.65 |
|
Ventil sa 2 solenoida |
2.66 |
7.65 |
|
|
Električni podaci |
|||
|
Vrsta napona |
Izravni napon 24V ili 12V |
||
|
Maks. struja po solenoidu (A) |
1.5 |
1.5 |
|
|
Zavojnica |
Hladna vrijednost na 20 ℃ |
5.4 |
10 |
|
Max.topla vrijednost |
8.1 |
15 |
|
|
Temperatura okoline ℃ |
do +50 |
||
|
Dužnost |
Stalan |
||
|
Temperatura svitka ℃ |
do +150 |
||
|
Izolacija ventila |
IP65 |
||
|
Povezano pojačalo (24V ispravljač tipa mosta) |
s 2 vremena rampe |
VT-5001S20 (za 2 položaja) |
VT-5002S20 (za 2 položaja) |
|
s 1 vremenom rampe |
VT5005S10 (za 3 položaja) |
VT 5006S10 (za 3 položaja) |
|
|
Induktivni pretvarač položaja |
|||
|
Električni mjerni sustav |
LVDT |
||
|
Kontrolni hod (mm) |
± 4,5 linearno |
||
|
Tolerancija linearnosti (%) |
1 |
||
|
Otpor zavojnice (Ω) |
ⅠR20 |
56 |
|
|
ⅡR20 |
56 |
||
|
ⅢR20 |
112 |
||
|
Induktivitet (mH) |
6 do 8 |
||
|
Frekvencija oscilatora (KHz) |
2.5 |
||
|
Izolacija ventila |
IP65 |
||
Značajke:
▶ Ventil za kontrolu smjera i protoka hidrauličke tekućine
▶ Za montažu na podlošku
▶ Električna povratna informacija o položaju
▶ Kontrolni kalem s oprugom
▶ Nizak pad tlaka preko kontrolnih spojnica
▶ I ventil i elektronička kontrola od jednog dobavljača
▶ Uzorak za montažu prema DIN 24 340 oblik A, ISO4401 i CETOP - RP121H
Primjena:
4WRE usmjereni ventil prikladan je za zatvoreni krug i naširoko se koristi u strojevima, lakoj industriji, metalurgiji, rudnicima, svemirskim letovima i drugim područjima.
Smjerni ventili tipa 4WRE izravno se upravljaju pomoću proporcionalnih solenoida i koriste se za kontrolu smjera i volumena protoka.
U osnovi se sastoje od kućišta (1), regulacijskog kalema (4), dvije povratne opruge (5), dva proporcionalna solenoida (2) i pretvarača položaja (3).
Tip 4WRE6...10B... i 4WRE10... 10B...(3 položaja)
Ako je solenoid 'a' (2) pod naponom, kalem se pomiče udesno, a hod je proporcionalan električnom ulaznom signalu. Kontrolni kalem (4) uzrokuje postupno otvaranje žljebova u obliku slova V za protok. Položaj kontrolnog kalema (4) nadzire senzor položaja (3). U elektroničkom upravljanju stvarni položaj regulacijskog kalema uspoređuje se s unaprijed postavljenom vrijednošću. Ovdje imamo krug kontrole položaja koji prepoznaje postojeće razlike
između unaprijed postavljene vrijednosti (naredbena vrijednost) i povratne vrijednosti (stvarna vrijednost) i korigirana odgovarajućim signalima na relevantnim solenoidima. Nakon što je solenoid 'a' (2) bez napona, povratna opruga (5) vraća upravljački kalem u središnji položaj.
Struktura proporcionalnog usmjerenog ventila 4WRE6... i 4WRE10...
Tip 4WRE..A...10B/...(ventil s 2 položaja)
Princip ovog tipa ventila je isti kao 4wRE...10B/ .. Međutim, ovaj tip ventila ima samo jedan senzor i jedan solenoid.
Struktura proporcionalnog usmjerenog ventila 4WRE6...A... 10B i 4WRE10...A... 10B
Simbol proporcionalnog usmjerenog ventila 4WRE
