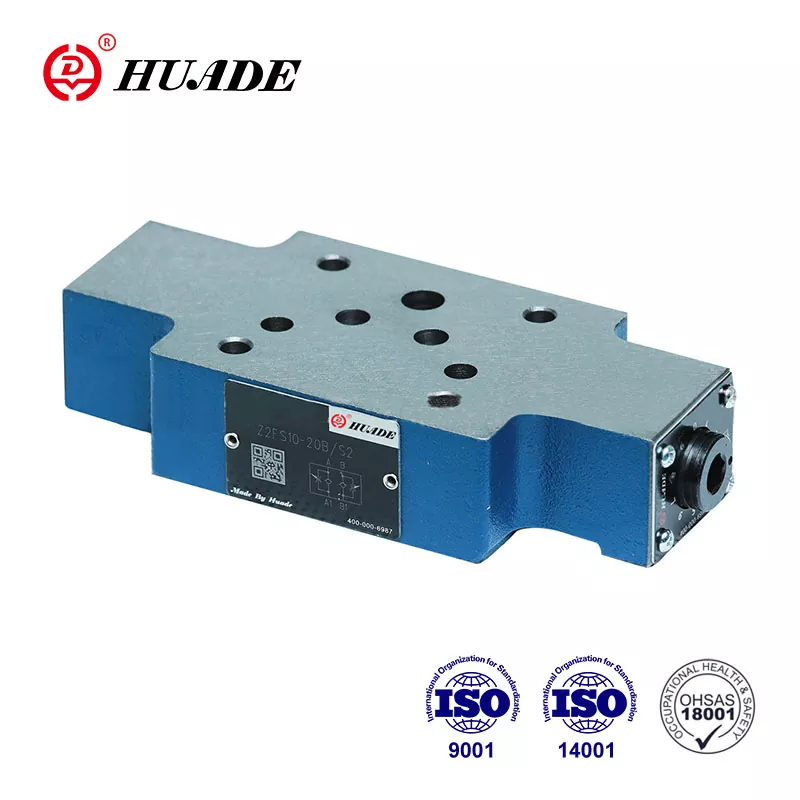

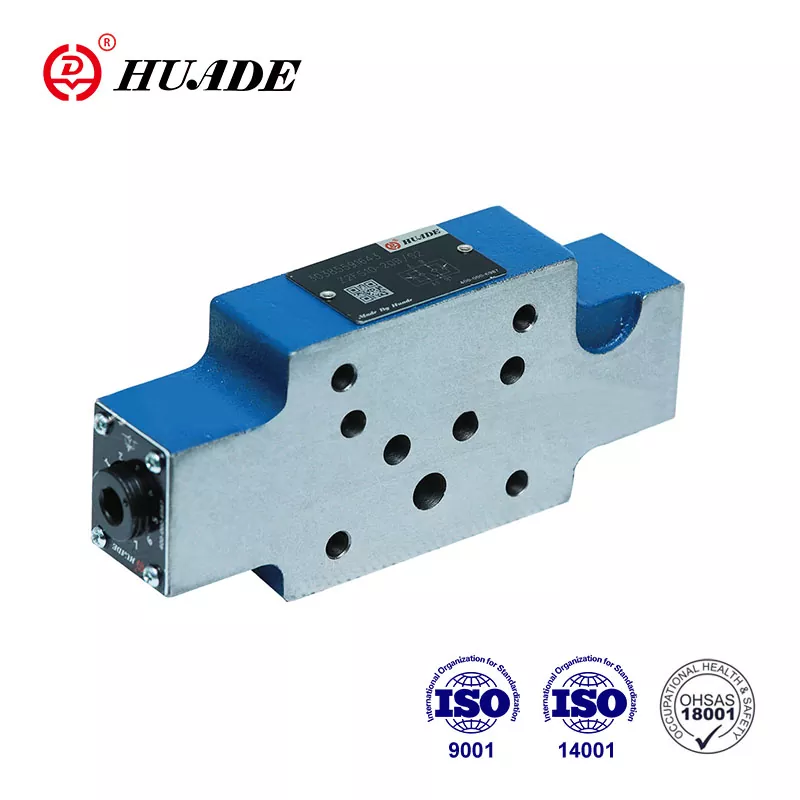

Kontrolni ventil za gas Z2FS 10

Dvostruki prigušni/povratni ventili Z 2 FS10...20B/...  u izvedbi su sendvič ploče. Mogu se sklopiti okomito. Uvođenjem vrhunske tehnologije iz Rexrotha, Huade®  Z2FS 10 može doseći istu razinu kao Rexroth proizvodi u pogledu performansi, kvalitete i kompatibilnosti.  Huade® prigušni ventili osvojili su široko priznanje na tržištu i povjerenje korisnika.

Parametar proizvoda povratnog ventila prigušnice Z2FS 10

Značajka proizvoda i primjena povratnog ventila prigušnice Z2FS 10

Značajke:

▶ Dizajn sendvič ploča

▶ Uzorak spajanja prema DIN 24 340, od A, ISO 4401 i CETOP - RP 121H

▶ Ograničenje glavnog ili pilot protoka dva servisna priključka

▶ Kontrola ulaznog ili izlaznog mjerača.

Primjena:

Dvostruki nepovratni ventili za gas Z2FS 10 koriste se za ograničavanje glavnog ili pomoćnog protoka ulja na jednom ili dva servisna priključka. Dva simetrično raspoređena prigušna/povratna ventila ograničavaju protok (pomoću podesivih kalemova za gas) u jednom smjeru i dopuštaju slobodan povratni tok u drugom smjer.

Sekcija i simbol nepovratnog ventila prigušnice Z2FS 10

Ventili tipa Z 2 FS10...20B/... su dvostruki prigušni/povratni ventili u izvedbi sendvič ploče.

Ograničenje glavnog protoka

Dvostruki prigušni/povratni ventil postavljen je između usmjernog ventila i pomoćne ploče za promjenu brzine pokretača (ograničenje glavnog protoka).

Ograničenje protoka pilota

U slučaju upravljanih usmjernih ventila, dvostruki prigušni/nepovratni ventil može se koristiti kao podešavanje prigušnice pilota (ograničenje protoka pilota). U ovom slučaju, postavlja se između glavnog ventila i pilot ventila.

Struktura dvostrukog prigušnog/povratnog ventila, tip Z 2 FS10...20B

Princip hidrauličkih sustava Z 2 FS10...20B
