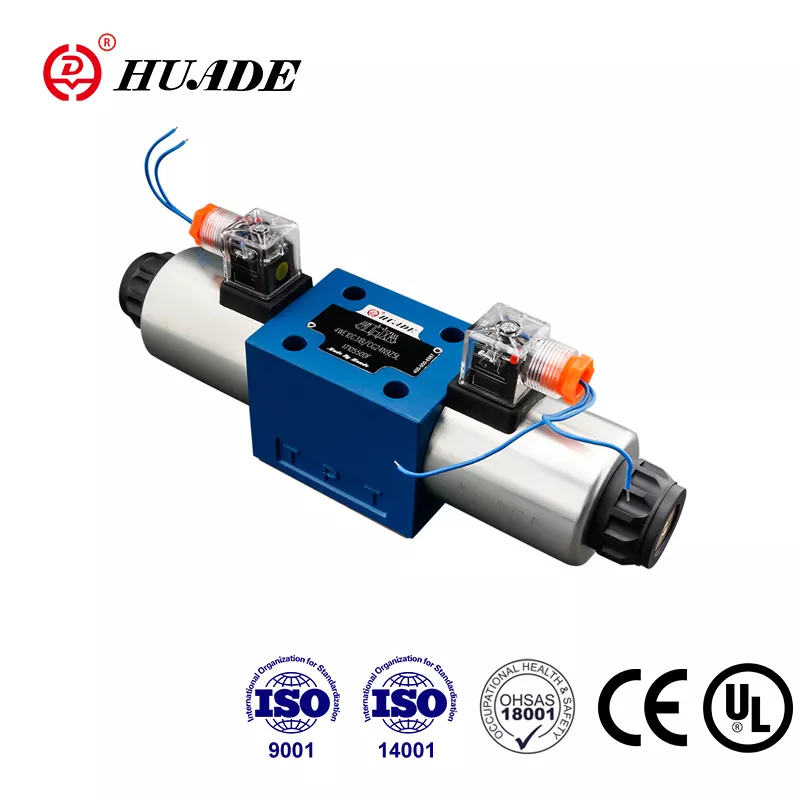

Kada radite s hidrauličkim sustavima, potrebne su vam komponente koje jednostavno rade—dan za danom, smjena za smjenom. The4WE10 usmjereni regulacijski ventilje upravo iz tog razloga stekla svoju reputaciju u tvornicama diljem svijeta. Ovaj usmjereni regulacijski ventil nije najmodernija tehnologija, ali 4WE10 obavlja osnovni posao kontrole protoka hidrauličke tekućine s izvanrednom dosljednošću.
The4WE10 ventildjeluje na jednostavnom principu. Elektromagnetska zavojnica gura kalem unutar tijela ventila, koji otvara i zatvara puteve za hidraulično ulje. Kada uključite zavojnicu, kalem se pomiče. Kada prekinete napajanje, opruga ga vraća u prvobitni položaj. Dizajn 4WE10 je izravnog djelovanja, što znači da nema pilotskog stupnja ili složenog mehanizma između električnog signala i mehaničkog pokreta.
Razumijevanje standarda NG10 za 4WE10
The4WE10 usmjereni regulacijski ventilslijedi ono što se zove standard za montažu NG10, također poznat kao CETOP 5 ili ISO 4401-05. Ova standardizacija je važnija nego što mislite za ventile usmjerene regulacije. To znači da možete zamijeniti 4WE10 jednog proizvođača s ekvivalentnim usmjerenim regulacijskim ventilom drugog proizvođača bez redizajniranja montažne ploče ili ponovnog postavljanja sustava. Za timove za održavanje i dizajnere opreme, ova zamjenjivost 4WE10 smanjuje glavobolje i troškove.
The4WE10 ventilpovezuje se kroz četiri glavna priključka: P za ulaz tlaka, A i B za dva radna priključka koji se spajaju na vaše aktuatore i T za povratni vod natrag u spremnik. Ova četverosmjerna konfiguracija daje 4WE10 kontrolu nad dvosmjernim kretanjem, zbog čega ćete naći ove upravljačke ventile koji kontroliraju cilindre koji se trebaju izvlačiti i uvlačiti.
Tehničke mogućnosti 4WE10 razvodnog ventila
The4WE10podnosi tlak do 315-350 bara, ovisno o specifičnom modelu, što znači oko 4,569 PSI. To je dovoljno za većinu industrijskih strojeva bez zalaženja u područje ekstremno teških uvjeta rada. Nominalni protok 4WE10 iznosi 120 litara u minuti, iako ovaj usmjereni kontrolni ventil može povećati do 160 litara u minuti kada je to potrebno. Za referencu, 120 litara u minuti jednako je otprilike 31,7 galona u minuti.
Ovi brojevi definiraju gdje se4WE10 ventilodgovara vašem sustavu. Ako dosljedno pokrećete veće protoke kroz svoj usmjereni regulacijski ventil, počet ćete viđati padove tlaka koji stvaraju toplinu i rasipaju energiju. Odnos između protoka i pada tlaka u 4WE10 nije linearan—on slijedi kvadratni zakon, što znači da udvostručenje brzine protoka učetverostručuje gubitak tlaka. Na nominalnih 120 litara u minuti, vaš 4WE10 upravljački ventil pokazat će oko 12 bara pada tlaka, što predstavlja energiju koja se pretvara u toplinu, a ne koristan rad.
4WE10 Vrste kalema i njihova primjena
The4WE10 ventildolazi u različitim konfiguracijama kalema, označenim slovima kao što su D, E, G i H. Svako slovo definira što se događa s putovima tekućine kada se upravljački ventil za usmjeravanje nalazi u središnjem položaju, a odabir prave konfiguracije 4WE10 važan je za ponašanje vašeg stroja.
The4WE10 H-kalemblokira sve priključke u središnjem položaju. Ovo stvara hidrauličku bravu koja drži vaš cilindar točno tamo gdje jest, čak i pod opterećenjem. Koristili biste ovu konfiguraciju 4WE10 kada je točnost pozicioniranja važna, poput držanja stezaljke zatvorene dok se odvija operacija zavarivanja. Loša strana je da svako toplinsko širenje zarobljenog ulja može povećati tlak u vašem upravljačkom ventilu, pa to morate uzeti u obzir u svom dizajnu.
The4WE10 G-kalempovezuje tlačni priključak izravno sa spremnikom u središnjem položaju. Ova konfiguracija usmjerenog upravljačkog ventila rasterećuje vašu pumpu, spuštajući tlak u sustavu gotovo na nulu dok 4WE10 miruje. Uobičajeno je u prešama gdje stroj čeka između ciklusa. Vaša pumpa radi, ali se ne bori protiv visokog tlaka kroz ventil 4WE10, koji štedi energiju i smanjuje toplinu.
The4WE10 E-kalemblokira tlačni otvor, ali povezuje radne otvore sa spremnikom. Ovo omogućuje ispuštanje zarobljenog tlaka iz vaših pokretača dok istovremeno sprječava novi protok iz crpke kroz ventil za upravljanje smjerom. Korisno je kada trebate ispustiti zaostali tlak prije početka sljedećeg ciklusa na vašem 4WE10 sustavu.
Različite primjene zahtijevaju različita ponašanja, a standardizirani slovni kodovi olakšavaju točno određivanje koji 4WE10 upravljački ventil trebate bez dugih tehničkih opisa.
Instaliranje vašeg 4WE10 usmjerenog regulacijskog ventila
Montaža4WE10je jednostavan, ali morate obratiti pozornost na nekoliko detalja. Smjerni regulacijski ventil može se montirati u bilo kojoj orijentaciji, iako biste trebali razmotriti gdje završavaju električni priključci na vašem 4WE10 radi lakšeg održavanja. Zavojnice se mogu ukloniti i mogu se okretati za 360 stupnjeva oko svoje osi, što pomaže kada imate posla s skučenim prostorom na instalaciji 4WE10.
Jedan često zanemaren detalj s4WE10 ventilje tlak u povratnom vodu. Dok glavni otvori podnose 350 bara, otvor spremnika na vašem upravljačkom ventilu trebao bi ostati ispod 160 bara. Ako koristite više jedinica 4WE10 koje dijele zajednički povratni vod, skokovi tlaka iz jednog upravljačkog ventila mogu utjecati na druge. Povratni pritisak čak može uzrokovati neželjeno pomicanje kalema u vašem 4WE10. Korištenje pojedinačnih nepovratnih ventila na svakom povratnom vodu 4WE10 ili osiguravanje odgovarajuće veličine voda sprječava ovaj problem.
The4WE10 usmjereni regulacijski ventiluključuje odredbe za ručno upravljanje, što vam omogućuje da njime upravljate ručno tijekom puštanja u pogon ili rješavanja problema. Ova značajka na 4WE10 ima ograničenje tlaka od 50 bara na otvoru spremnika. Nije dizajniran kao sigurnosna funkcija ili za redoviti rad vašeg upravljačkog ventila, samo kao pomoć pri održavanju.
4WE10 Električne specifikacije
Većina4WE10 usmjereni regulacijski ventilirade na 24V DC, iako ćete pronaći 4WE10 verzije za 12V, 48V, 110V AC i 220V AC, ovisno o standardima vašeg objekta. Zavojnica 4WE10 spaja se putem DIN EN 175301-803 električnog priključka, koji je postao nešto poput industrijskog standarda za industrijske upravljačke ventile. Mnoge verzije 4WE10 uključuju LED indikator koji svijetli kada je zavojnica pod naponom, dajući vam brzu vizualnu potvrdu bez potrebe za multimetrom.
The4WE10dizajn zavojnice koristi konstrukciju s mokrim klinom, što znači da je u izravnom kontaktu s hidrauličkim uljem koje teče kroz upravljački ventil usmjerenja. Ovaj kontakt s uljem u 4WE10 čini nekoliko korisnih stvari. Hladi zavojnicu, sprječavajući toplinsko preopterećenje u vašem upravljačkom ventilu. Prigušuje mehaničke vibracije i buku, održavajući rad 4WE10 tihim. I osigurava podmazivanje koje produljuje život svitka na vašem upravljačkom ventilu. Loša strana je da ako imate kvar zavojnice na vašem 4WE10, trebate isprazniti ili izolirati taj dio sustava prije zamjene, iako uklonjivi dizajn čini ovaj proces relativno brzim za ventil za upravljanje smjerom.
Zahtjevi za tekućinu za ventil 4WE10
The4WE10 usmjereni regulacijski ventiločekuje hidraulično ulje na bazi minerala s viskoznošću od oko 37 mm²/s na 55°C. 4WE10 tolerira široki raspon od 2,8 do 380 mm²/s, ali rad na ekstremima utječe na izvedbu vašeg upravljačkog ventila. Vrlo rijetko ulje povećava unutarnje curenje u 4WE10, dok gusto ulje usporava vrijeme odziva i povećava pad tlaka kroz upravljački ventil smjera.
Kontrola kontaminacije je važna za4WE10 ventilživot. Preporuka za usmjerene regulacijske ventile je ISO 4406 čistoća od 20/18/15 ili bolja, s filtracijom od 10-16 mikrona. To bi moglo zvučati pretjerano precizno, ali zazori između kalema i provrta u vašem 4WE10 mjere se u rasponu od 5-25 mikrona, ovisno o dizajnu upravljačkog ventila. Čestice u tom rasponu veličine ponašaju se poput brusnog papira, habajući precizne površine u vašem 4WE10 koje zatvaraju svaki priključak od ostalih.
Tvrde čestice stvaraju ogrebotine koje s vremenom povećavaju curenje u vašem4WE10 usmjereni regulacijski ventil. Meki kontaminanti i voda mogu pospješiti koroziju ili stvoriti naslage mulja. U svakom slučaju, performanse vašeg 4WE10 ventila degradiraju. U stvarno prljavim sustavima, mogli biste vidjeti zapinjanje na mjestu gdje se kalem 4WE10 odbija glatko pomicati ili se sporo vraća u središnji položaj u upravljačkom ventilu smjera.
4WE10 Pad tlaka i učinkovitost sustava
Razumijevanje pada tlaka pomaže vam u dizajniranju učinkovitijih sustava s4WE10 ventil. Pri 60 litara u minuti, vaš upravljački ventil pada za oko 3 bara. Pri 100 litara u minuti, to skače na 8 bara kroz 4WE10. Pri maksimalnih 120 litara u minuti, gubite 12 bara preko upravljačkog ventila.
Svaki bar pada tlaka pri određenoj brzini protoka predstavlja snagu pretvorenu u toplinu u vašem4WE10. Formula je jednostavna: gubitak snage jednak je protoku puta padu tlaka. Pri 100 litara u minuti s padom od 8 bara kroz vaš upravljački ventil, to je oko 1,3 kilovata topline. Vaš sustav mora raspršiti tu toplinu koju stvara 4WE10, bilo kroz hladnjak ili prihvaćanjem viših temperatura ulja.
Za sustave gdje je učinkovitost važna, održavanje protoka ispod 80 litara u minuti kroz4WE10 usmjereni regulacijski ventildaje bolju ravnotežu između veličine ventila i proizvodnje topline. Ako su vam potrebni veći protoki nego što 4WE10 može učinkovito podnijeti, razmislite o sljedećoj veličini ili paralelnoj upotrebi više usmjerenih regulacijskih ventila.
4WE10 Vrijeme prebacivanja i odziv
The4WE10 ventilobično se prebacuje za 70-120 milisekundi, što je dovoljno brzo za većinu industrijskih aplikacija, ali ne i trenutno. Unutarnje značajke prigušivanja u upravljačkom ventilu uglađuju prijelaz, sprječavajući hidraulički udar koji bi mogao oštetiti komponente ili stvoriti buku. Pronaći ćete male otvore i komore dizajnirane u kalemu 4WE10 koji mjere protok ulja tijekom događaja prebacivanja.
Neki4WE10 usmjereni regulacijski ventilmodeli uključuju vanjske vijke za podešavanje koji vam omogućuju podešavanje brzine prebacivanja. Ovo postaje korisno kada više jedinica 4WE10 dijeli zajedničke vodove, što vam omogućuje da rasporedite njihova vremena prebacivanja kako biste izbjegli prijelazne pojave tlaka u vašem sustavu upravljačkog ventila.
Uobičajene primjene za 4WE10 usmjereni regulacijski ventil
Naći ćeš4WE10 ventilikroz industrijske postavke. Primjene alatnih strojeva koriste 4WE10 usmjereni kontrolni ventil za radno stezanje, gdje se cilindar treba snažno produžiti i zadržati položaj dok se odvija rezanje. Strojevi za injekcijsko prešanje koriste 4WE10 za kontrolu klinova ventila koji reguliraju protok plastike. Automatizirane montažne linije koriste ove upravljačke ventile u robotima za odabir i postavljanje za diskretno pozicioniranje.
The4WE10ističe se u diskretnoj kontroli—pomakni se u položaj A, zaustavi, pomakni u položaj B, zaustavi. Ovaj usmjereni regulacijski ventil ne podnosi dobro proporcionalnu regulaciju jer je otvoren ili zatvoren bez ičega između. Ako vam je potrebna promjenjiva kontrola brzine ili precizna regulacija protoka izvan onoga što nudi 4WE10, umjesto toga biste prešli na proporcionalni usmjereni regulacijski ventil u seriji 4WRPE.
Održavanje vašeg ventila 4WE10
The4WE10dizajn zavojnice koji se može ukloniti pojednostavljuje održavanje ovog upravljačkog ventila. Kada se svitak pokvari na vašem 4WE10, možete ga zamijeniti bez otvaranja hidrauličkog sustava. Odspojite električni utikač, odvrnite pričvrsnu maticu, izvucite staru zavojnicu i postavite novu na svoj upravljački ventil. Zavojnica 4WE10 može se okretati tijekom instalacije, tako da možete postaviti električni konektor gdje god vam je najprikladnije.
Unutarnje trošenje kalema u4WE10 usmjereni regulacijski ventilna kraju uzrokuje povećano curenje i spor odgovor. Možda ćete primijetiti da se cilindar sporo pomiče kada bi trebao zadržati položaj ili se vrijeme prebacivanja povećava na vašem 4WE10. U tom trenutku tražite ili ponovnu izradu upravljačkog ventila s novim brtvama i eventualno novim kalemom ili potpunu zamjenu vašeg 4WE10. Ekonomski izračun ovisi o vašim troškovima rada u odnosu na cijenu ventila.
Zapinjanje povezano s kontaminacijom u4WE10prikazuje se kao povremeni rad ili potpuni neuspjeh promjene stupnja prijenosa. Ponekad možete obnoviti funkciju u svom upravljačkom ventilu ispiranjem sustava i zamjenom filtara, ali ako je došlo do zarezivanja na kalemu ili provrtu 4WE10, trebate zamjenske dijelove za upravljački ventil.
Nabavite svoj 4WE10 usmjereni regulacijski ventil
Bosch Rexroth je pokrenuo4WE10dizajn i nudi najveći izbor usmjerenih regulacijskih ventila s 53 različite konfiguracije kalema. Njihovi ventili 4WE10 služe kao referentni standard za ventile usmjerene regulacije. Hydac, Parker, Eaton Vickers i Argo Hytos proizvode kompatibilne verzije 4WE10 koje se postavljaju na isto sučelje. Kineski proizvođači kao što su CML i Huade proizvode troškovno konkurentne 4WE10 alternative koje održavaju standard montaže za ventile usmjerene regulacije.
Cijene za4WE10 usmjereni regulacijski ventilkreće se od oko 18 do 38 USD po jedinici, ovisno o količini, specifikacijama i dobavljaču. Minimalne količine za narudžbu za jedinice 4WE10 variraju od pojedinačnih komada do 50 ili više, pri čemu veće narudžbe donose niže cijene jedinica. Vrijeme isporuke obično traje 10-15 dana za standardne konfiguracije 4WE10.
Standardizacija znači da možete izvoriti4WE10 usmjereni regulacijski ventiliod više dobavljača i održavati međusobnu zamjenjivost. Za kritične primjene možete skladištiti ventile 4WE10 od dva različita proizvođača kako biste bili sigurni da nikad ne ovisite o jednom lancu opskrbe za svoje upravljačke ventile usmjerenog upravljanja.
Ograničenja 4WE10 i kada razmotriti alternative
The4WE10 usmjereni regulacijski ventildobro se nosi sa svojom dizajniranom ulogom, ali ima jasna ograničenja. Binarna priroda kontrole 4WE10 znači da ovaj usmjereni regulacijski ventil nije prikladan za aplikacije koje zahtijevaju promjenjivu brzinu ili meki start. Padovi tlaka pri velikom protoku čine 4WE10 neučinkovitim za kontinuirane operacije visokog protoka. Unutarnje curenje svojstveno dizajnu kalema 4WE10 znači da ovaj usmjereni regulacijski ventil neće neograničeno držati tlak u konfiguracijama zatvorenog središta.
Ako trebate proporcionalnu kontrolu izvan onoga što je4WE10ponude, pogledajte smjerne regulacijske ventile s integriranom elektronikom i proporcionalnim solenoidima. Ako vam je potrebno vrlo nisko curenje, razmislite o ventilima u stilu lamele umjesto 4WE10. Ako radite s protokom znatno iznad 120 litara u minuti, sljedeća veća veličina (NG16 ili NG25) ima više smisla od 4WE10 upravljačkog ventila usmjerenog upravljanja.
The4WE10tehnologija je zrela, što znači da nećete vidjeti dramatična poboljšanja u osnovnim performansama 4WE10. Inovacija u hidraulici pomaknula se prema proporcionalnim i pametnim upravljačkim ventilima s integriranom dijagnostikom. 4WE10 ostaje relevantan za primjene gdje njegove mogućnosti odgovaraju zahtjevima i gdje dokazana, standardizirana tehnologija upravljačkog ventila nadmašuje prednosti novijih pristupa.
Odabir prave konfiguracije 4WE10
Odabir a4WE10 usmjereni regulacijski ventilzahtijeva usklađivanje parametara vašeg sustava s mogućnostima ventila. Izračunajte potreban protok i osigurajte da ostane ispod 80-100 litara u minuti za učinkovitost s 4WE10. Provjerite ostaje li vaš tlak unutar granice od 315-350 bara s odgovarajućom sigurnosnom marginom za vaš upravljački ventil. Odaberite vrstu kalema 4WE10 koja pruža ponašanje centriranja koje vaša aplikacija treba.
Razmotrite dostupnost električne energije na mjestu instalacije i navedite odgovarajuću4WE10napon zavojnice za vaš usmjereni regulacijski ventil. Razmislite o pristupu za održavanje—može li netko doći do električnog konektora i svitka na vašem 4WE10 kada je potreban servis? Planirajte svoj povratni vod kako biste izbjegli probleme s protutlakom s upravljačkim ventilom.
The4WE10pouzdanost proizlazi iz njegovog jednostavnog mehaničkog dizajna i zrelih proizvodnih procesa iza ovog upravljačkog ventila. Kada se pravilno primjenjuje unutar svoje radne ovojnice i održava u skladu s osnovnim praksama hidrauličkog sustava, 4WE10 pruža godine dosljedne usluge. Ta pouzdanost, u kombinaciji s globalnom dostupnošću i konkurentnim cijenama, objašnjava zašto 4WE10 usmjereni regulacijski ventil ostaje standardni izbor za industrijsku hidrauličku kontrolu unatoč tome što je jedna od starijih tehnologija ventila koja se još uvijek proizvodi.
Za sustave koji zaista trebaju samo diskretnu kontrolu položaja pri umjerenim brzinama protoka,4WE10 usmjereni regulacijski ventilpredstavlja praktično, dobro shvaćeno rješenje. Neće vam dati sofisticiranost novijih tehnologija, ali 4WE10 će se svaki dan pojaviti na poslu i obaviti svoj posao bez drame.
