U suradnji s Rexrothom dvaput od 1979. Huade je ugradio vrhunsku tehnologiju iz Rexrotha. Huade® WMU ventil može u potpunosti zamijeniti isti model koji nudi Rexroth. Konkurentan je s dobrom kvalitetom i nižom cijenom. Svi usmjereni ventili imaju jednogodišnje jamstvo, a tijekom jamstvenog roka možete uživati u besplatnim uslugama održavanja. Huade upravlja s više od 750 komada proizvodne opreme uvezene iz SAD-a, Japana, Njemačke i Švicarske. Stavlja veliki naglasak na kvalitetu. Tvornica je prošla ISO9001, ISO14001 i OH SAS18001. Huade® hidraulički ventili naširoko se koriste u vojnoj industriji i drugim područjima zbog vrhunske izvedbe.
|
Veličina |
6 |
10 |
|||
|
Maksimalno |
priključak A. B. P(㎫) |
do 31.5 |
|||
|
priključak T (㎫) |
do 6 |
do 16 |
|||
|
U simbolima A i B, T priključak se mora koristiti kao odvodni priključak |
|||||
|
Maksimalni protok (L/min) |
do 60 |
do 120 |
|||
|
Protočni presjek |
za simbol Q, 6% nazivnog presjeka |
||||
|
za simbol W, 3% nazivnog presjeka |
|||||
|
Tlačna tekućina |
Mineralna ulja (za NBR brtvu) ili |
||||
|
Raspon temperature fluida pod pritiskom（℃） |
-30～+80 |
||||
|
Raspon viskoznosti (mm2/s) |
2,8 do 500 |
||||
|
Težina (kg) |
cca.1.4 |
cca.3.3 |
|||
|
Radna sila na poluzi valjka |
pri nultom tlaku spremnika |
100 do 121 |
dvopoložajni ventil |
70 do 140 |
|
|
(N) |
na pritisak |
184 do 205 |
tropoložajni ventil |
70 do 175 |
|
Značajke:
▶ Smjerni ventil s izravnim upravljanjem i podesivim radom valjka
▶ Sklop poluge valjka može se podići pod kutom od 90°
▶ Radijalne sile pouzdano apsorbiraju (do 30°)
▶ 19 vrsta standardne funkcije kalema

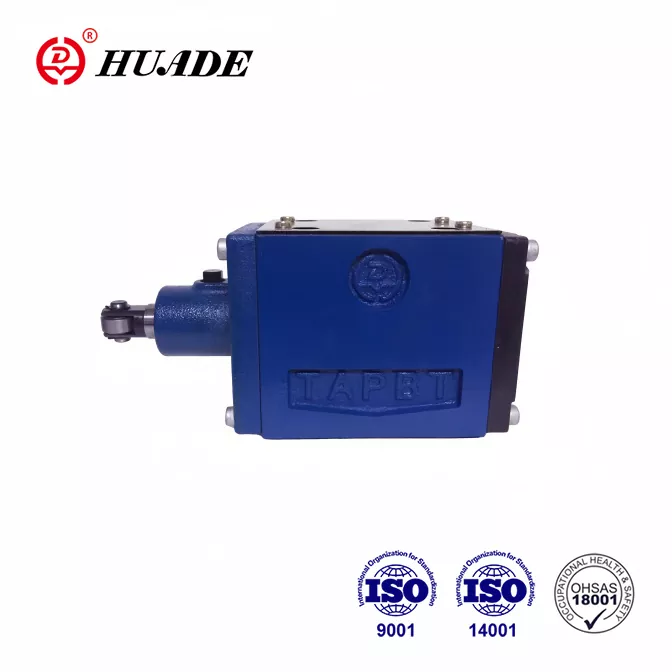

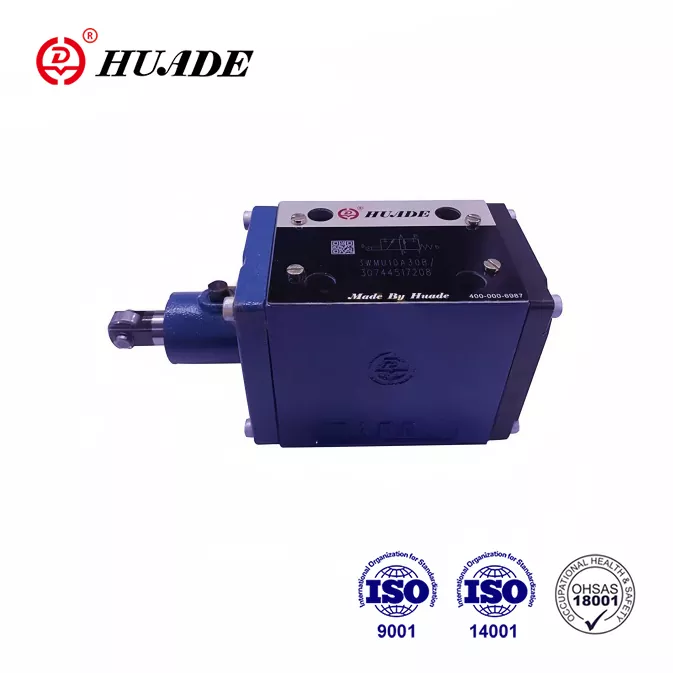

WMU usmjereni ventili su usmjereni ventili s valjkom. U osnovi se sastoje od kućišta (1), poluge valjka (2), upravljačkog kalema (3) i povratne opruge (4).
Utični prigušnik je potreban ako može doći do protoka većeg od dopuštene vrijednosti dok se kalem ventila pomiče iz jednog položaja u drugi. Utični otvor je postavljen u P priključak usmjerenog ventila.
Zbog ograničenja radnih uvjeta, protok ventila može premašiti protok naveden na karakterističnim krivuljama tijekom procesa prebacivanja. U ovom slučaju potreban je gas. Instalira se u P priključak ili krug ulja ventila.
