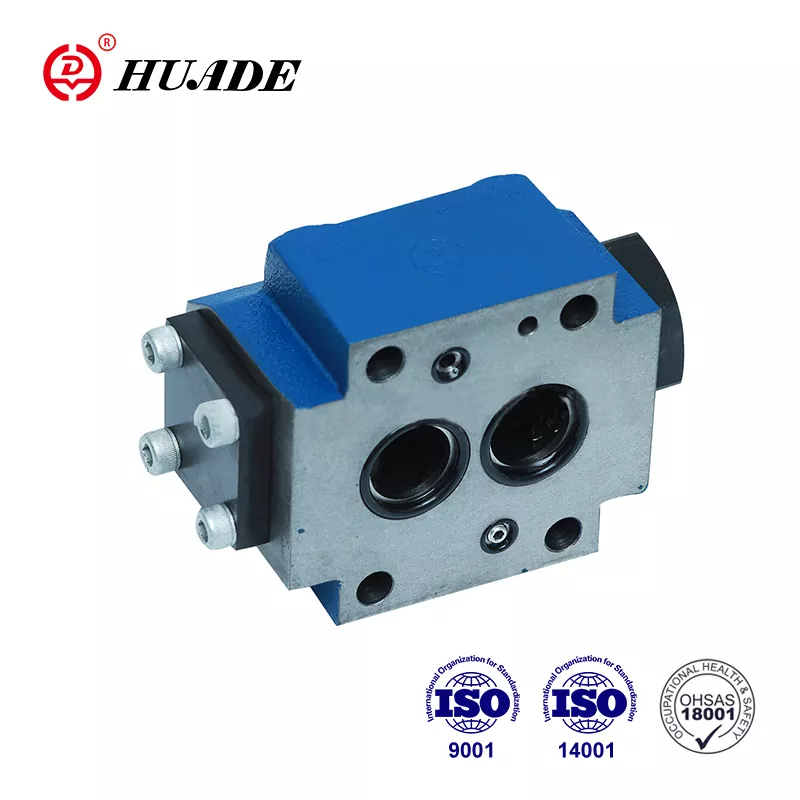

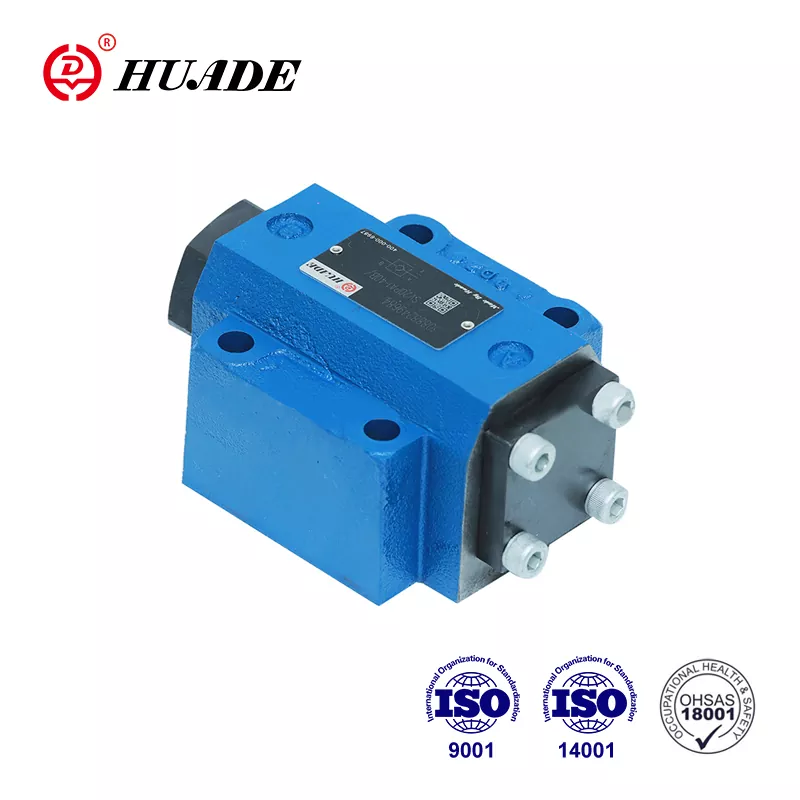

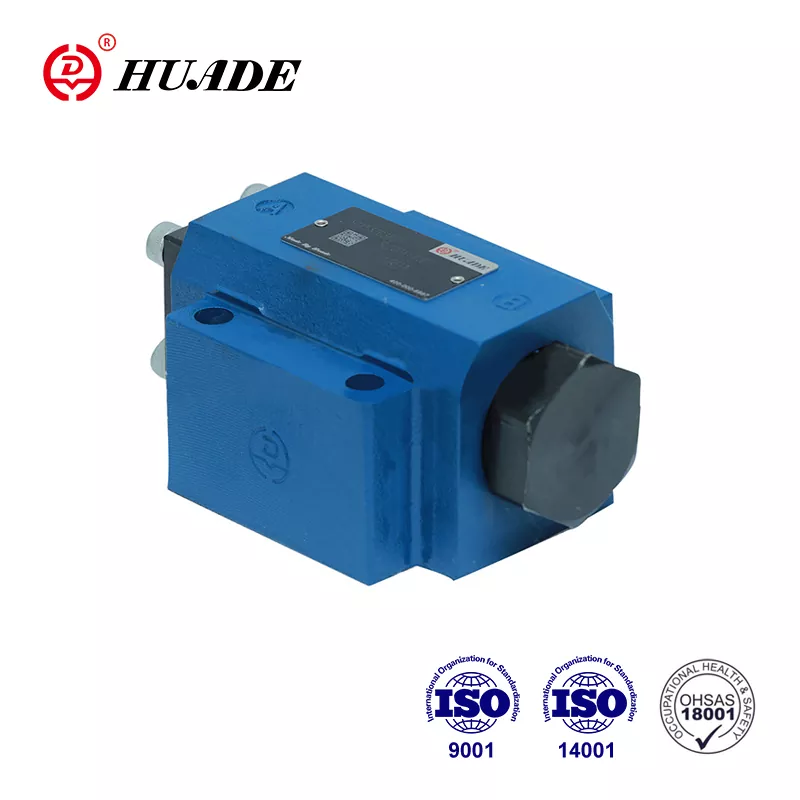

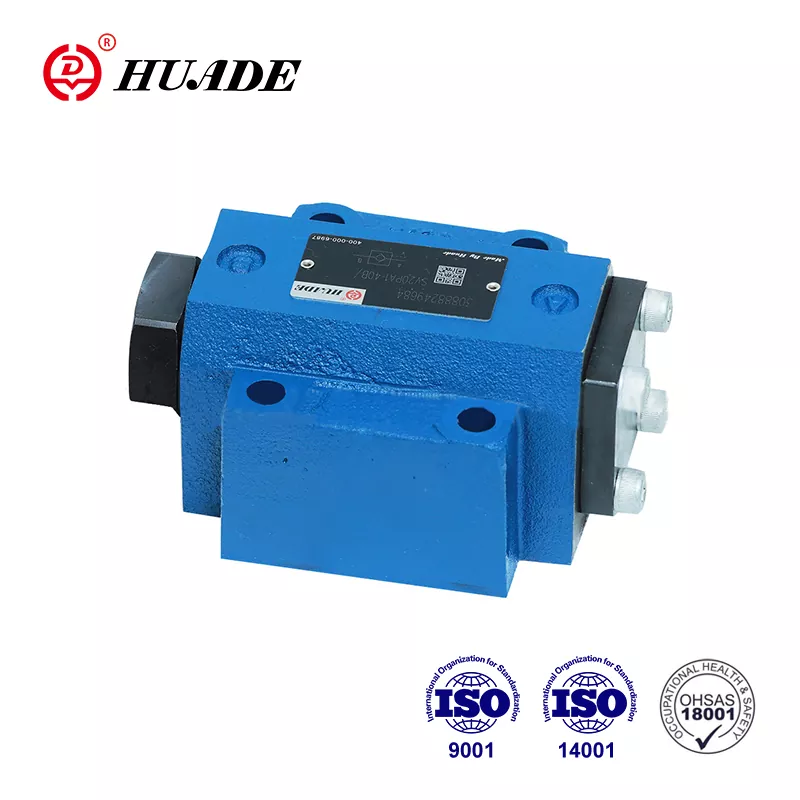

Nakon što je Huade osnovan, dva puta je surađivao s Rexrothom. Huade® nepovratni ventil SV pristupačne su zamjene za Rexrothovu istu seriju proizvoda. Konkurentan je s dobro poznatim proizvodima dobre kvalitete i niže cijene. Tvornica je prošla ISO9001, ISO14001 i OH SAS18001. To je dobro poznata nacionalna marka u Kini. Unutar jamstvenog roka, popravak je besplatan. Svi nepovratni ventili podvrgavaju se rigoroznom testiranju prije napuštanja tvornice kako bi se osigurala vrhunska i stabilna izvedba. Huade® hidraulički ventili naširoko se koriste u vojnoj industriji i drugim područjima zbog vrhunske izvedbe.
|
Tehnički podaci |
||||||
|
Stil |
10 |
16 |
20 |
25 |
30 |
|
|
Težina |
Montaža podploče (kg) |
1.8 |
- |
4.7 |
- |
7.8 |
|
navojni spoj (kg) |
2.1 |
5.4 |
5.4 |
10 |
10 |
|
|
Položaj ugradnje (MPa) |
Neobavezno |
|||||
|
Smjer protoka (MPa) |
Od A do B besplatno, od B do A kroz otvor |
|||||
|
Radni tlak, maks. (MPa) |
0,5~315 |
|||||
|
Kontrolni tlak, max (MPa) |
0,5~315 |
|||||
|
Kontrolni volumen - priključak X (cm3) |
2.5 |
10.8 |
10.8 |
19.27 |
19.27 |
|
|
Kontrolna područja - područje A1 (cm3) |
1.3 |
3.46 |
3.46 |
5.72 |
5.72 |
|
|
-površina A2 (cm3) |
0.33 |
0.7 |
0.7 |
1.33 |
1.33 |
|
|
-površina A3 (cm3) |
3.8 |
10.17 |
10.17 |
16.61 |
16.61 |
|
|
-površina A4 (cm3) |
0.79 |
1.13 |
1.54 |
1.54 |
||
|
Tlačna tekućina |
Mineralna ulja (za NBR brtvu) ili fosfatni ester (za FPM brtvu) |
|||||
|
Raspon temperature fluida pod pritiskom（℃） |
-30～+80 |
|||||
|
Raspon viskoznosti (mm2/s) |
2,8 do 500 |
|||||
Značajke:
▶ povratni ventil kojim upravlja tekućina
▶ Za montažu na podlošku, uzorak za montažu prema DIN 24 340
▶ Spoj ploča ili vijčani navojni spoj
▶ Sa ili bez otvora za curenje
▶ Sa ili bez predotvaranja
▶ Tip s predotvaranjem, prigušena dekompresija
▶ 4 pritiska otvaranja
▶ Uzorak spajanja na Din 24 340 iz A, 1SO 4401 i CETOP-RP 121H
Primjena:
Kontrolni nepovratni ventili SV koriste se za izolaciju radnih krugova pod tlakom, kao zaštita od spuštanja tereta kada dođe do prekida voda ili protiv puzajućih pokreta hidraulički zaključanih pogona.
Nepovratni ventili SV su hidraulički upravljani nepovratni ventili u izvedbi s tanjirastim tipom koji se mogu otvoriti kako bi se omogućilo nisko u bilo kojem smjeru.
Uglavnom se ovi ventili sastoje od kućišta (1), kliznog ventila (2), kompresijske opruge (3), kontrolnog kalema (4) kao i predotvornog, kao kuglastog kliznog ventila (5), po izboru.
Ventil omogućuje slobodan protok od A do B, u suprotnom smjeru lamela (2) se drži na svom sjedištu pritiskom sustava, dodatno uz silu opruge.
Preko tlačnog priključka na upravljačkom priključku X upravljački klip (4) se pomiče udesno. Ovo gura ručicu (2) iz sjedala. Sada ventil također može imati protok od B do A.
Kako bi se osiguralo pravilno otvaranje ventila preko upravljačkog klipa (4) potreban je određeni minimalni upravljački tlak.
Ovaj ventil ima dodatno predotvaranje. Preko tlačnog priključka na upravljačkom priključku X upravljački klip (4) se gura udesno.
Ovo najprije gura kuglicu (5), a zatim i polugu (2) od sjedala. Sada ventil također može imati protok od B do A. Zbog prethodnog otvaranja dolazi do prigušene dekompresije tekućine pod pritiskom. Time se izbjegavaju mogući udari pritiska
Pogled u presjeku nepovratnog ventila tipa SV. .GODIŠNJE
(bez otvora za curenje, s predotvaranjem)
