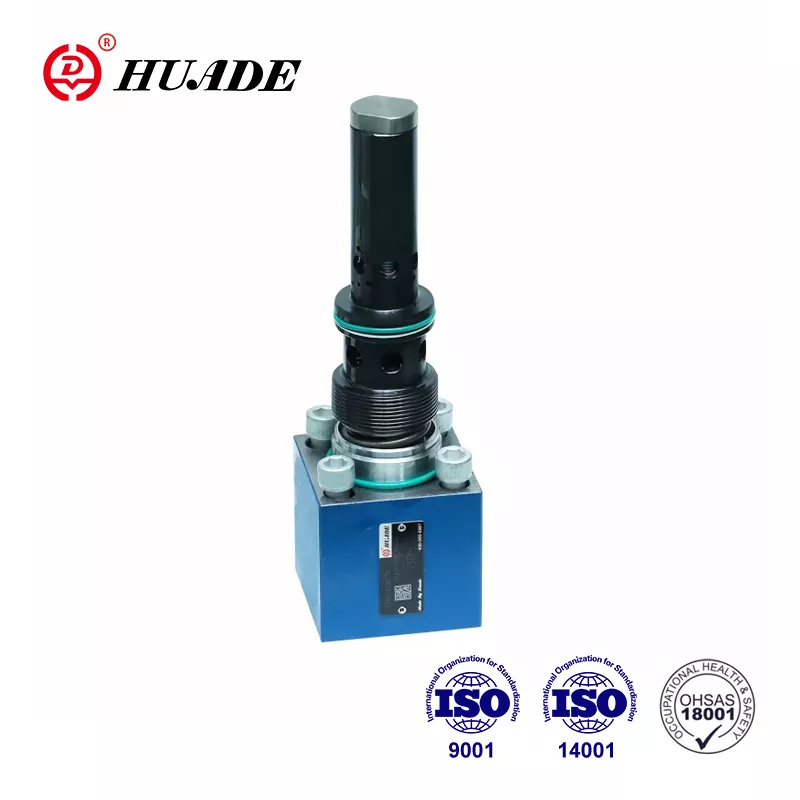

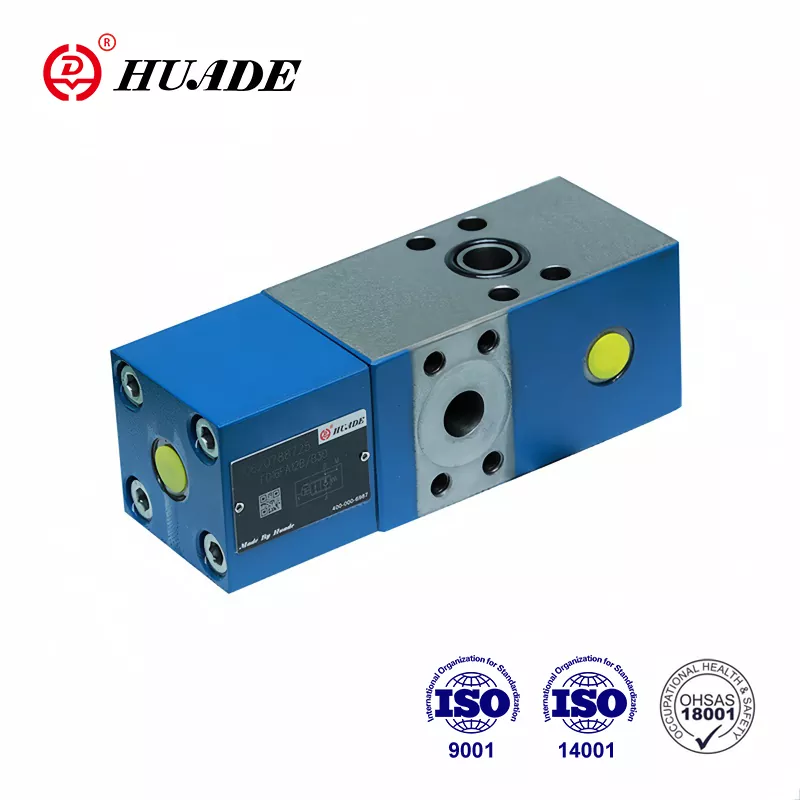

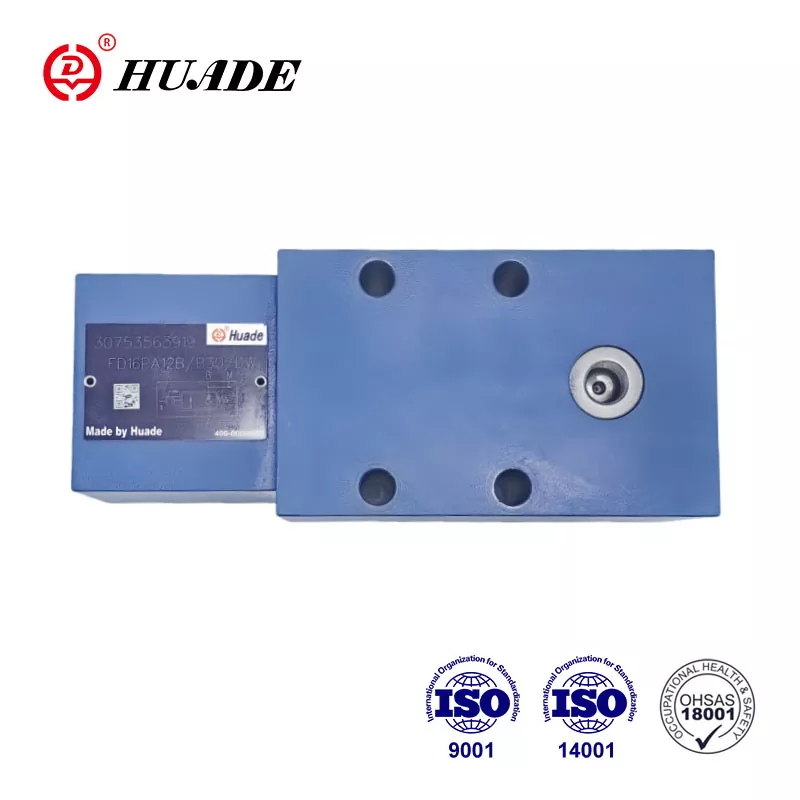

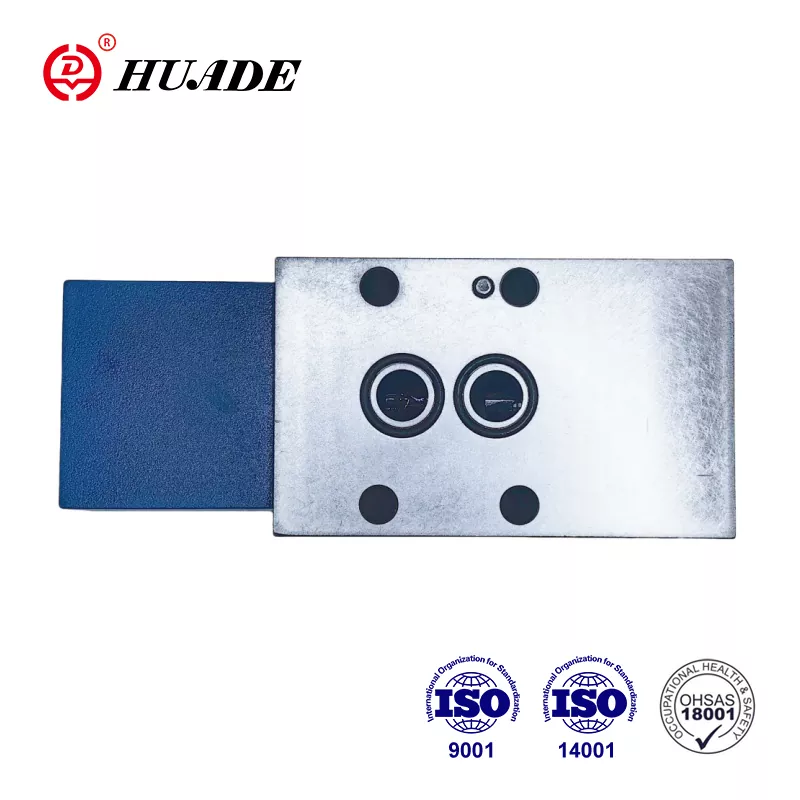

Kontrolni Q-mjerni ventil FD 16

Kontrolni Q-mjerni ventil tipa FD 16 uglavnom je poznat po svojoj funkciji regulacije protoka. Huade hidraulički ventili tipa FD 16 kompatibilni su s Rexroth proizvodima. Činjenica je da Huade Hydraulic ima dvije dugogodišnje suradnje s Rexrothom. Tvornica posvećuje više pozornosti isplativosti i praktičnosti. Tvornica ima strogi sustav testiranja i naprednu proizvodnu opremu iz cijelog svijeta kako bi se osigurala stabilna izvedba proizvoda.

Parametar proizvoda Check-Q-Meter ventila FD 16

Značajka proizvoda i primjena Check-Q-Meter ventila FD 16

Značajke:

▶ Uzorak spajanja prema DIN 24 340, od D,ISO 5781 i CETOP - RP 121H

▶ Kontrolni nepovratni ventil, ne propušta. Kontrolni Q-metar kontrolira povratni protok Q2 u odnosu na protok koji je usmjeren na suprotnu stranu aktuatora Q1 s cilindrima pri čemu se mora uzeti u obzir omjer površine ( Q2=Q1φ ).

▶ Premosni ventil, slobodni protok u suprotnom smjeru

▶ Dodatni ugrađeni sekundarni sigurnosni ventil (samo za ventil s prirubničkim priključcima).

Primjena:

Glavna funkcija check-Q-meters ventila FD16 je utjecati na brzine hidrauličkih motora i cilindara neovisno o opterećenju (spriječava bježanje). Dodatno postoji izolirana funkcija za sigurnost od pucanja cijevi.

Odjeljak i simbol ventila Check-Q-Meter FD 16

Kontrolni Q-metar se u osnovi sastoji od kućišta (1), glavnog ventila (2), pilotskog dijela (3), pilotskog kalema (4), prigušnog kalema (5) i pilotskog prigušenja (6).

Struktura Check-Q-Meter ventila FD 16

Simbol Check-Q-Meter ventila FD 16

Primjeri sklopova

Bilješka:

Dva Q-metra za provjeru ne mogu se koristiti za kontrolu dva cilindra koji su prisiljeni mehanički se kretati zajedno, budući da se ne može jamčiti sinkronizacija i isti tlak u svakom cilindru.

Zbog toga cilindri moraju biti opremljeni s dva nepovratna ventila s upravljačkim pilotom, tipa SL. Kontrolni Q-mjerač postavljen je u zajedničkom vodu.

U tom slučaju tlak opterećenja ne smije prijeći 20MPa!
