Što je proporcionalni ventil?

2024-09-25

Ažurirano 25. rujna 2025
William Leo

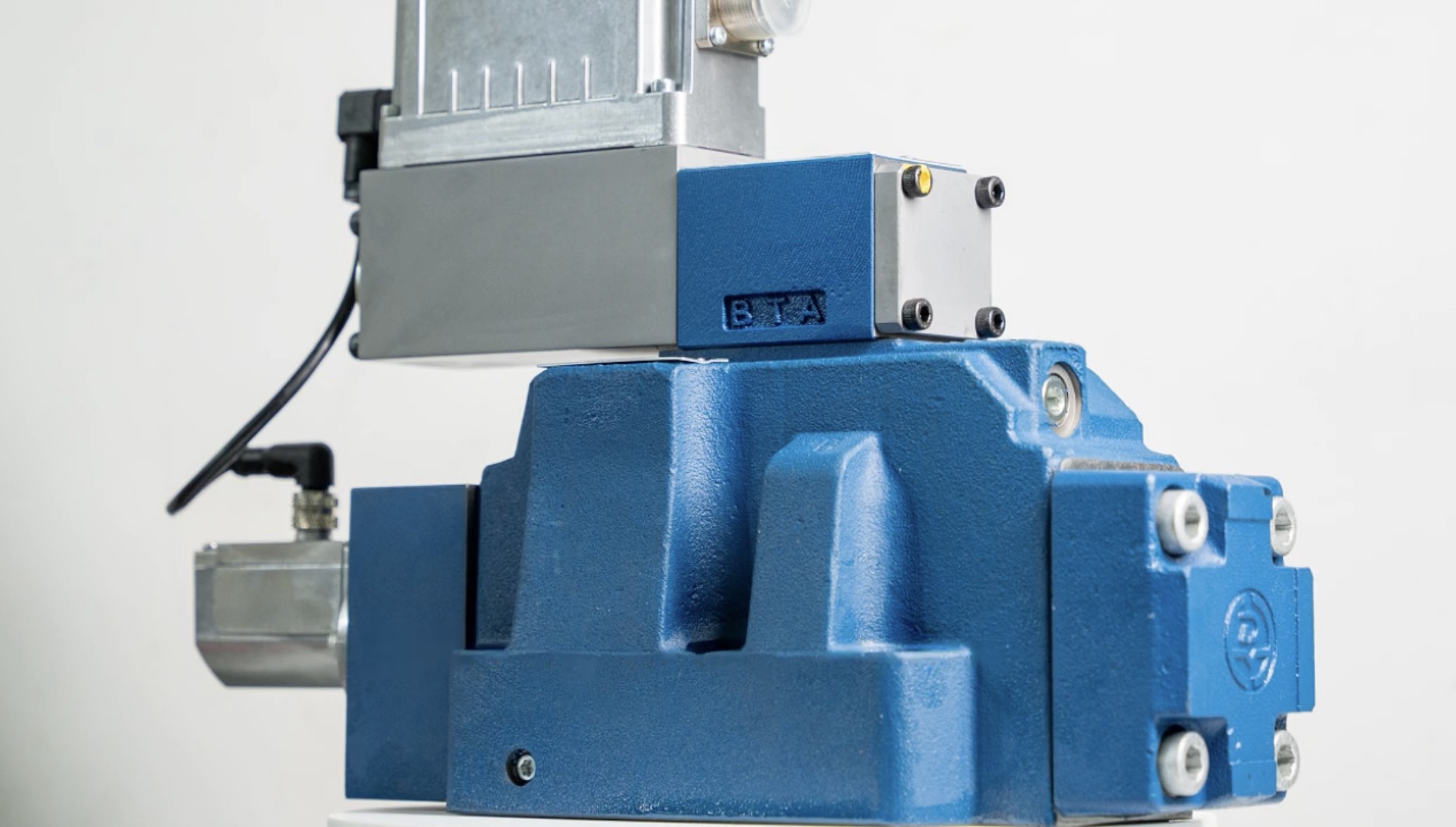

Proporcionalni ventil

Jeste li se ikada zapitali kako moderni strojevi mogu tako precizno kontrolirati tekućine? Bilo da se radi o medicinskom respiratoru koji isporučuje točnu količinu kisika pacijentu ili robotskoj ruci koja se kreće s nevjerojatnom preciznošću, tajna često leži u nečemu što se zoveproporcionalni ventil.

Prepoznajući da različiti čitatelji imaju vrlo različite potrebe za informacijama, ovaj sveobuhvatni vodič proporcionalnim ventilima pristupa iz četiri različite profesionalne perspektive. Bilo da ste znatiželjni početnik koji pokušava razumjeti osnove, inženjer koji traži tehničke specifikacije, stručnjak za nabavu koji ocjenjuje dobavljače ili promatrač industrije koji prati najnovije trendove, naš smo sadržaj skrojili posebno za vašu ulogu i zahtjeve.

Što je proporcionalni ventil?

A proporcionalni ventilje pametni uređaj koji kontrolira protok, tlak ili smjer tekućina (tekućina ili plinova) s nevjerojatnom preciznošću. Zamislite to kao sofisticiranu slavinu koja se može otvoriti i zatvoriti u bilo kojem položaju između potpuno uključenog i potpuno isključenog.

Za razliku od običnih ventila za uključivanje/isključivanje koji rade kao prekidači za svjetlo (bilo uključeni ili isključeni), proporcionalni ventili rade više kao prekidači za prigušivanje svjetla. Mogu se prilagoditi bilo kojoj razini između 0% i 100% na temelju električnog signala koji primaju.

Zašto su proporcionalni ventili važni?

Zamislite da pokušavate napuniti čašu vode vatrogasnim crijevom koje ima samo dvije postavke: potpuno isključeno ili najjače. To je ono što bi bilo kao pokušati obaviti precizan rad samo s on/off ventilima. Proporcionalni ventili daju nam kontrolu koja nam je potrebna za:

Medicinska oprema koja zahtijeva točno doziranje
Proizvodnja strojeva koji zahtijevaju glatke pokrete
Zrakoplovni sustavi u kojima preciznost znači sigurnost
Svaka aplikacija u kojoj "dovoljno blizu" nije dovoljno dobra

Proporcionalni ventili u odnosu na obične On/Off ventile

Usporedimo ove dvije vrste ventila jednu pored druge:

Značajka	Proporcionalni ventil	On/Off ventil
Kontrolirati	Varijabilno (0-100%)	Binarno (0% ili 100%)
Preciznost	Vrlo visoko (±1-5%)	Ograničeno (±10-20%)
Vrsta signala	Analogni (0-10 V, 4-20 mA)	Digitalno (uključeno/isključeno)
Odgovor	Glatko i postupno	Brzo ali naglo
trošak	viši	Donji
Najbolje za	Precizne primjene	Jednostavni zadaci uključivanja/isključivanja

Zamislite to ovako:Ako trebate parkirati automobil u tijesnom prostoru, željeli biste proporcionalnu kontrolu (blago ubrzavanje i kočenje). Ali ako samo trebate pokrenuti ili zaustaviti motor, prekidač za uključivanje/isključivanje radi savršeno.

Kako rade proporcionalni ventili?

Čarolija se događa kombinacijom električnih i mehaničkih dijelova koji rade zajedno:

Osnovni proces

Ulaz signala: Upravljač šalje električni signal (primjerice 0-10 volti)
Elektromagnetska sila: Ovaj signal stvara magnetsku silu u zavojnici (solenoidu)
Tjelesno kretanje: Magnetska sila pokreće dio koji se naziva "kalem" ili "klip"
Kontrola protoka: Kako se kalem pomiče, mijenja se količina tekućine koja može proći
Povratne informacije: Senzori provjeravaju položaj i šalju povratne informacije kako bi sve bilo točno

Ključne komponente

Evo glavnih dijelova i čemu služe:

komponenta	Posao	Kako pomaže
Napajanje	Omogućuje električnu energiju (obično 24V)	Napaja cijeli sustav
Kontroler/PLC	Šalje naredbene signale	Govori ventilu što treba učiniti
Pojačalo	Pretvara signale u pravu snagu	Osigurava da solenoid dobije odgovarajuću snagu
Solenoid	Stvara magnetsku silu	Pomiče kalem
Kalem/Klip	Kontrolira putanju tekućine	Zapravo regulira protok
Senzor povratne informacije	Prati položaj	Osigurava točnost

Pametne značajke

Moderni proporcionalni ventili često uključuju:

PWM kontrola: Koristi brze impulse uključivanja/isključivanja za glatko kretanje i smanjenje trenja
Povratna veza zatvorene petlje: Stalno provjerava i prilagođava kako bi se održala točnost
Digitalna integracija: Može se povezati s računalnim mrežama za daljinsko upravljanje

Vrste proporcionalnih ventila

Proporcionalni ventili dolaze u različitim varijantama za različite poslove:

Po funkciji

Ventili za kontrolu tlaka: Održavajte tlak na točnim razinama (kao kod hidrauličkih kočnica)
Ventili za kontrolu protoka: Regulirajte koliko tekućine teče u minuti
Ventili za kontrolu smjera: Kontrolirajte u kojem smjeru teče tekućina (naprijed/natrag/zaustavljanje)

Po dizajnu

Izravna gluma: Jednostavan dizajn gdje solenoid izravno pomiče kalem
Upravljan pilotom: Koristi mali ventil za upravljanje većim ventilom (za visokotlačne sustave)

Od strane elektronike

Elektronika na vozilu (OBE): Ima ugrađen računalni mozak
Vanjsko pojačalo: Koristi zasebnu kontrolnu kutiju

Gdje se koriste proporcionalni ventili?

Ovi svestrani uređaji pojavljuju se u mnogim industrijama:

Medicinske primjene

Ventilatori: Isporučite precizne količine kisika pacijentima
Strojevi za dijalizu: Kontrolirajte protok tekućine za liječenje bubrega
Laboratorijska oprema: Izmjerite točne količine kemikalija

Industrijska automatizacija

Robotske ruke: Omogućuje glatke, precizne pokrete
Montažne linije: Kontrolirajte brzine transportera i pozicioniranje
Alatni strojevi: Regulirajte tekućinu za rezanje i pritisak stezanja

Automobili i zrakoplovstvo

Sustavi kočenja: Omogućuje glatko, kontrolirano zaustavljanje
Kontrole leta: Omogućite precizno manevriranje zrakoplovom
Sustavi goriva: Upravljanje dovodom goriva do motora

Ostale industrije

Hrana i piće: Napunite boce točnim količinama
HVAC sustavi: Kontrolirajte temperaturu i protok zraka
Kemijska obrada: Sigurno rukovati opasnim materijalima
[Saznajte više oprimjene hidrauličkog proporcionalnog ventila]

Prednosti proporcionalnih ventila

Nevjerojatna preciznost

Može kontrolirati protok unutar 1-5% točnosti

Glatki rad

Nema iznenadnih trzaja ili skokova pritiska

Energetski učinkovit

Koristi samo potrebnu snagu

Dugotrajan

Može raditi milijune ciklusa

Pametna integracija

Lako se povezuje s računalnim sustavima

Sigurnosne značajke

Ugrađeni osigurači sprječavaju nezgode

Brojke izvedbe koje su važne

Specifikacija	Tipični raspon	Što to znači
Vrijeme odziva	10-50 milisekundi	Kako brzo reagira
Točnost	±1% do ±5%	Koliko je to precizno
Raspon tlaka	0-350 bara	Maksimalni pritisak koji može podnijeti
Raspon temperature	-20°C do +80°C	Granice radne temperature
Životni vijek	100 milijuna ciklusa	Koliko dugo traje

Izazovi i razmatranja

Na što treba paziti

Viši trošak: Skuplji od jednostavnih on/off ventila
Složenost: Potrebni su kvalificirani tehničari za montažu
Održavanje: Zahtijeva čiste tekućine i redovitu kalibraciju
Osjetljivost okoliša: Može biti pod utjecajem temperature i onečišćenja

Savjeti za održavanje

Kako bi proporcionalni ventili dobro radili:

Održavajte tekućine čistima (koristite odgovarajuće filtere)
Redovito provjeravajte kalibraciju
Održavajte odgovarajuću radnu temperaturu
Koristite ispravnu tekućinu viskoznosti (gustine)

Kako odabrati pravi proporcionalni ventil

Ključna pitanja za postavljanje

Koja vrsta tekućine?(ulje, zrak, voda, kemikalije)
Koliki ti je protok potreban?(mjereno u galonima ili litrama u minuti)
Kakav pritisak?(koliku snagu treba sustav)
Koliko precizno?(koju razinu točnosti trebate)
Kakvo okruženje?(temperatura, čistoća, opasna područja)

Kontrolni popis odabira

Odgovara tipu upravljačkog signala (napon ili struja)
Odaberite pravu veličinu za svoje zahtjeve protoka
Razmotrite potrebno vrijeme odgovora
Provjerite ekološke ocjene
Planirajte pristup održavanju
Proračun za kontrolere i dodatke

Budući trendovi

Svijet proporcionalnih ventila nastavlja se razvijati:

Što dolazi sljedeće

1. Pametnije kontrole

Ventili koje pokreće AI koji uče i prilagođavaju se

2. Manje veličine

Kompaktniji dizajni za uske prostore

3. Bolja povezanost

Poboljšana digitalna komunikacija

4. Ušteda energije

Još učinkovitiji rad

5. Prediktivno održavanje

Ventili koji vam govore kada trebaju servis

Digitalno naspram analognog upravljanja

Moderna prednost

Prednosti digitalnog upravljanja:

Postavljanje temeljeno na softveru (bez ručnih podešavanja)
Daljinski nadzor i kontrola
Bolja otpornost na buku
Ušteda energije (nisu potrebni otvori za odzračivanje)
Jednostavne promjene parametara

Tradicionalni analogni:

Jednostavna, provjerena tehnologija
Niži početni trošak
Jednostavan za rješavanje problema
Nema softverske složenosti

Primjeri iz stvarnog svijeta

Medicinski ventilator

Pacijentu s COVID-19 treba preciznu isporuku kisika. Proporcionalni ventil prima signale od senzora koji prate pacijentovo disanje i prilagođava protok kisika u stvarnom vremenu, potencijalno spašavajući živote.

Robotska montažna linija

Proizvođač automobila koristi robotske ruke s proporcionalnim ventilima za ugradnju vjetrobrana. Ventili kontroliraju pneumatske hvataljke koje moraju držati staklo čvrsto, ali nježno – previše labavo i pada, prečvrsto i razbija se.

Primjena u zrakoplovstvu

Sustav kontrole leta zrakoplova koristi proporcionalne ventile za pomicanje kontrolnih površina. Ulaz pilota pretvara se u precizne pokrete ventila koji prilagođavaju protok zraka preko krila i kontrolnih površina, omogućujući nesmetan let.

Uobičajeni problemi i rješenja

Problem: Ventil ne reagira

Mogući uzroci:

Problemi s napajanjem
Problemi s ožičenjem signala
Kontaminirana tekućina

rješenja:

Provjerite električne spojeve
Provjerite napon napajanja
Očistite ili zamijenite filtere

Problem: Loša točnost

Mogući uzroci:

Kalibracijski pomak
Istrošeni unutarnji dijelovi
Učinci temperature

rješenja:

Ponovno kalibrirajte sustav
Zamijenite istrošene komponente
Dodajte temperaturnu kompenzaciju

Razmatranja troškova

Početno ulaganje u odnosu na dugoročnu vrijednost

Dok proporcionalni ventili koštaju više unaprijed, oni često daju bolju vrijednost kroz:

Smanjeni troškovi održavanja
Ušteda energije
Poboljšana kvaliteta proizvoda
Manje zastoja
Duži vijek trajanja

Čimbenici povrata ulaganja

Zahtjevi za preciznost vaše aplikacije
Troškovi energije u vašem području
Troškovi rada na održavanju
Poboljšanja kvalitete proizvodnje
Potrebe za pouzdanošću sustava

Najbolje prakse instalacije

Treba i ne treba

učiniti:

Koristite čiste postupke instalacije
Zaštitite električne spojeve od vlage
Ugradite odgovarajuću filtraciju
Dopustite toplinsko širenje
Planirajte pristup održavanju

Nemojte:

Preskočite proces ispiranja sustava
Zanemarite zahtjeve za čistoću tekućine
Zaboravite na elektromagnetske smetnje
Smanjite veličinu napajanja
Požurite s procesom kalibracije

Zaključak: Zašto su proporcionalni ventili važni

Proporcionalni ventili predstavljaju ključnu tehnologiju koja premošćuje jaz između jednostavne on/off kontrole i složenog, preciznog upravljanja tekućinom. Omogućuju nesmetan, precizan rad bezbrojnih sustava na koje se svakodnevno oslanjamo – od medicinske opreme koja nas održava zdravim do proizvodnih sustava koji proizvode robu koju koristimo.

Kako tehnologija napreduje, proporcionalni ventili postaju pametniji, učinkovitiji i integriraniji s digitalnim sustavima upravljanja. Za inženjere, tehničare i donositelje odluka koji rade sa sustavima fluidne energije, razumijevanje ovih uređaja je neophodno za stvaranje sustava koji nisu samo funkcionalni, već optimizirani za performanse, učinkovitost i pouzdanost.

Bilo da dizajnirate novi sustav, nadograđujete postojeći ili jednostavno pokušavate razumjeti kako moderni strojevi postižu tako impresivnu preciznost, proporcionalni ventili vjerojatno igraju ključnu ulogu iza kulisa. Njihova sposobnost pružanja glatke, precizne i pouzdane kontrole čini ih nezamjenjivima u našem sve automatiziranijem svijetu.

Sljedeći put kad vidite robota kako se kreće glatko, pacijenta koji prima precizno kontrolirani medicinski tretman ili letjelicu koja glatko leti kroz turbulencije, sjetite se da bi proporcionalni ventili mogli biti neopjevani heroji koji sve to čine mogućim.

Jeste li spremni naučiti više o sustavima za kontrolu tekućine? Istražite naše druge vodiče o hidraulici, pneumatici i industrijskoj automatizaciji kako biste produbili svoje razumijevanje ovih fascinantnih tehnologija.
