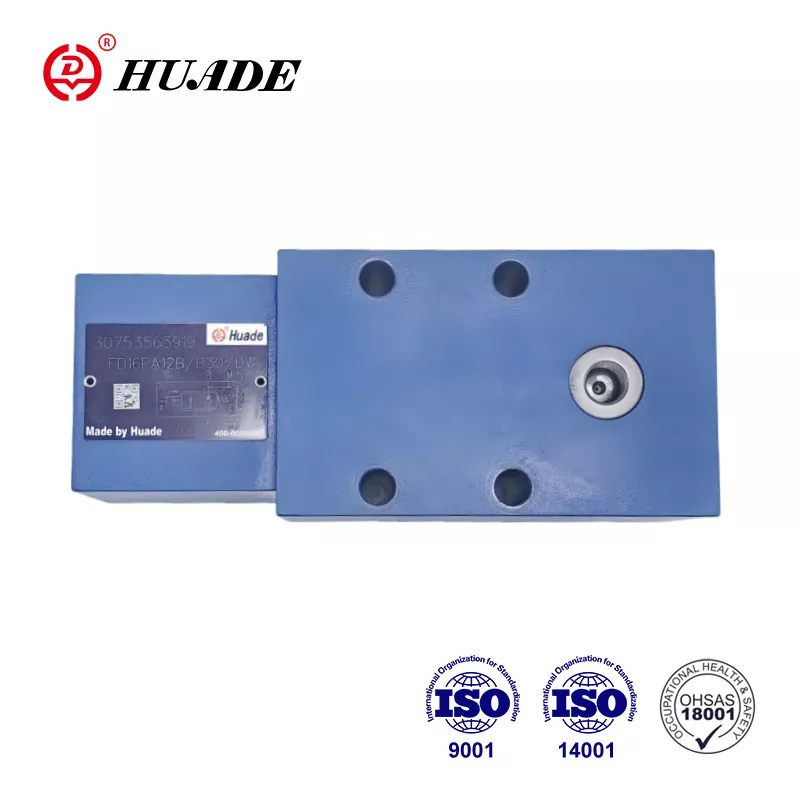

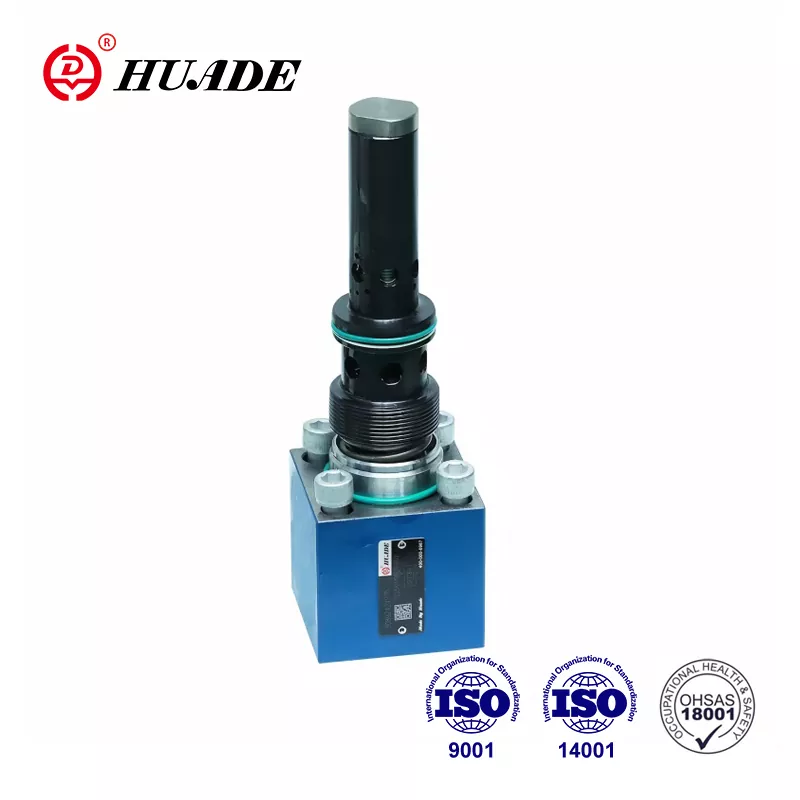

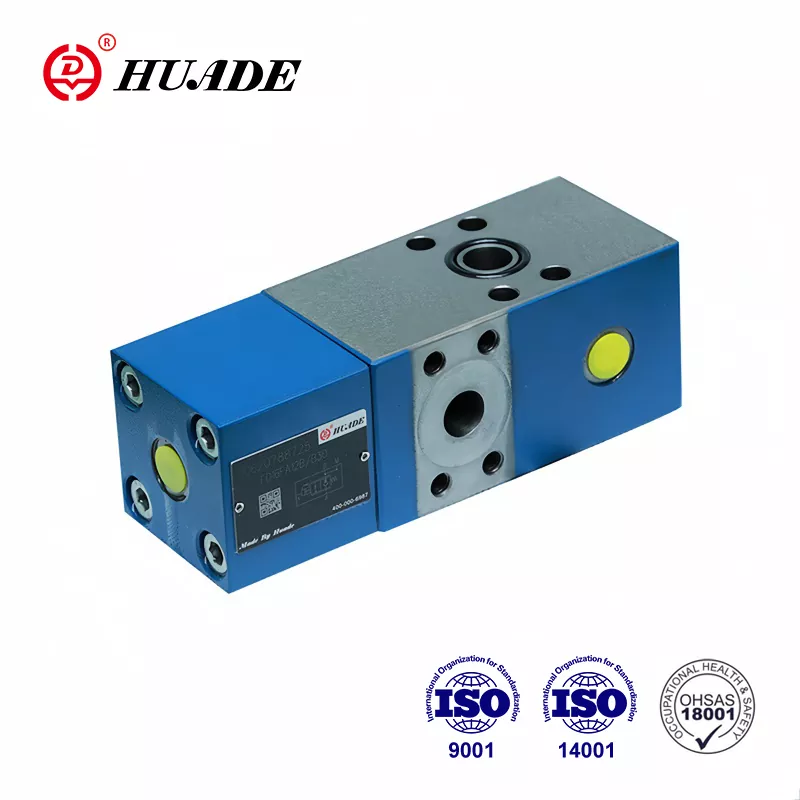

Protočni ventil FD 12 koristi se u hidrauličkom sustavu za kontrolu brzine hidrauličkog motora i cilindra. Ima visoku kvalitetu i jeftinu cijenu. Huade Hydraulic uspješno kontrolira troškove proizvoda i kupcima pruža pristupačne hidraulične FD kontrolne Q-mjerne ventile. Jedan od razloga dobre kvalitete je taj što Huade Hydraulic ima dobar sustav inspekcije. Tvornica je uvela više od 750 napredne opreme iz cijelog svijeta. Svi protočni ventili koje nudi Huade Hydraulic zadovoljavaju međunarodne standarde.
|
Radni tlak, otvori A, X (MPa) |
do 31.5 |
|
Radni tlak. priključak B (MPa) |
do 42 |
|
Upravljački tlak, priključak X (raspon kontrole protoka) (MPa) |
min.2 do 3,5, maks.31,5 |
|
Tlak pucanja, A do B (MPa) |
0.2 |
|
Podešavanje tlaka za sekundarni sigurnosni ventil (MPa) |
do 40 |
|
Protok (L/min) |
80 (veličina 12) 200 (veličina 16) |
|
Omjer površine predotvora |
površina sjedala tanjirača/područje pilotskog kalema=1/20 |
|
Raspon temperature tekućine pod pritiskom (℃) |
-30 do +80 |
|
Raspon viskoznosti (mm²/s) |
10 do 800 |
|
Tlačna tekućina |
Mineralno ulje (za NBR brtvu) ili fosfatni ester (za FPM brtvu) |
Značajke:
▶ Uzorak spajanja prema DIN 24 340, od D,ISO 5781 i CETOP - RP 121H
▶ Kontrolni nepovratni ventil, ne propušta. Kontrolni Q-metar kontrolira povratni protok Q2 u odnosu na protok koji je usmjeren na suprotnu stranu aktuatora Q1 s cilindrima pri čemu se mora uzeti u obzir omjer površine ( Q2=Q1φ ).
▶ Premosni ventil, slobodni protok u suprotnom smjeru
▶ Dodatni ugrađeni sekundarni sigurnosni ventil (samo za ventil s prirubničkim priključcima).
Primjena:
Kontrolni Q-metarski ventili FD12 koriste se u hidrauličkim sustavima za utjecaj na brzine hidrauličkih motora i cilindara neovisno o opterećenju (spriječava bježanje). Dodatno postoji izolirana funkcija za sigurnost od pucanja cijevi.
Kontrolni Q-metar se u osnovi sastoji od kućišta (1), glavnog ventila (2), pilotskog dijela (3), pilotskog kalema (4), prigušnog kalema (5) i pilotskog prigušenja (6).
Struktura Check-Q-Meter ventila FD 12
Simbol Check-Q-Meter ventila FD 12
Primjeri sklopova
Bilješka:
Dva Q-metra za provjeru ne mogu se koristiti za kontrolu dva cilindra koji su prisiljeni mehanički se kretati zajedno, budući da se ne može jamčiti sinkronizacija i isti tlak u svakom cilindru.
Zbog toga cilindri moraju biti opremljeni s dva nepovratna ventila s upravljačkim pilotom, tipa SL. Kontrolni Q-mjerač postavljen je u zajedničkom vodu.
U tom slučaju tlak opterećenja ne smije prijeći 20MPa!
