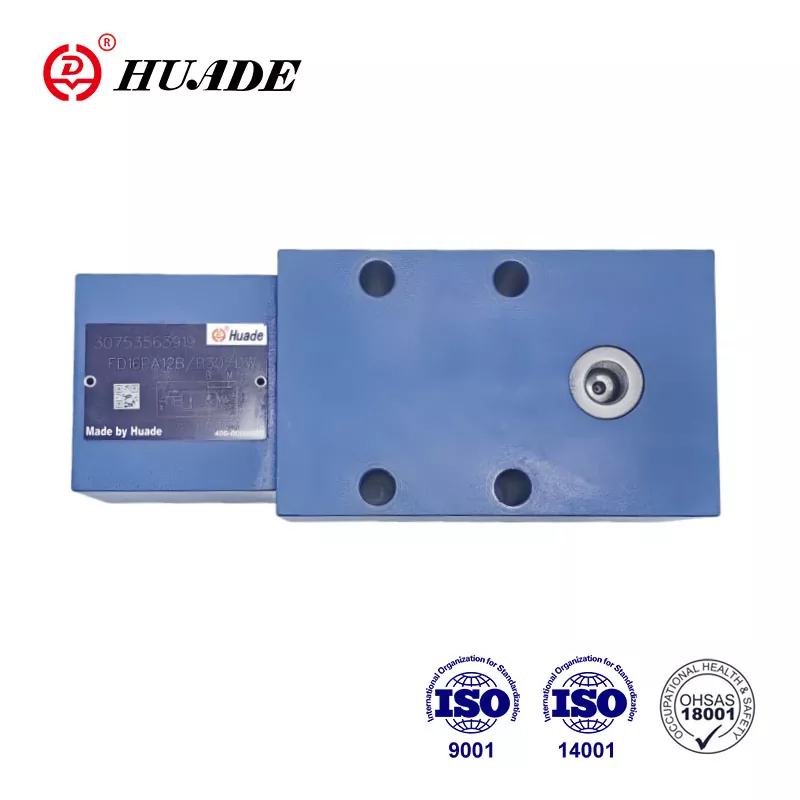

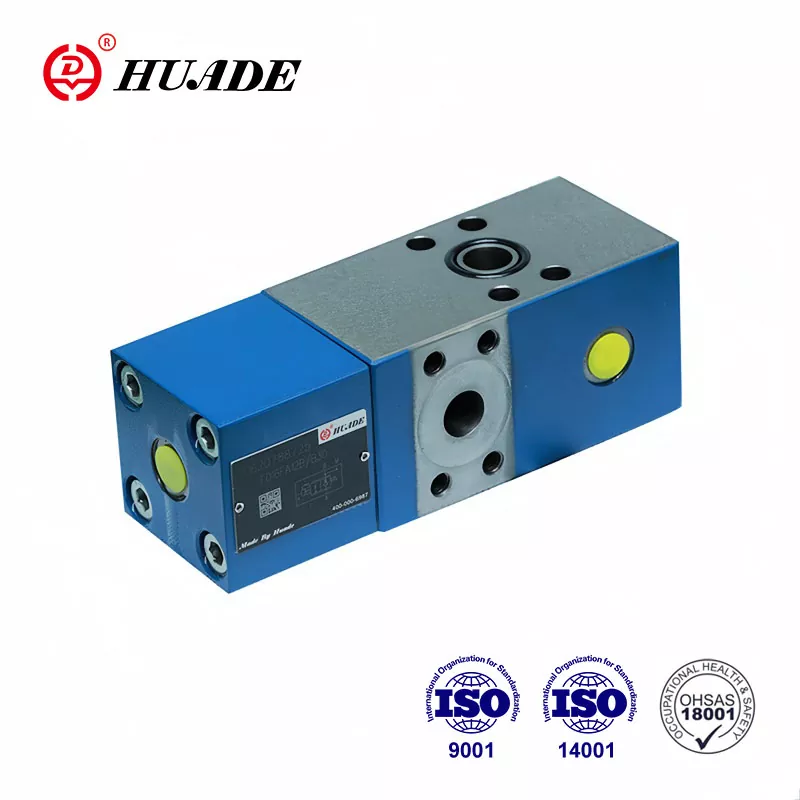

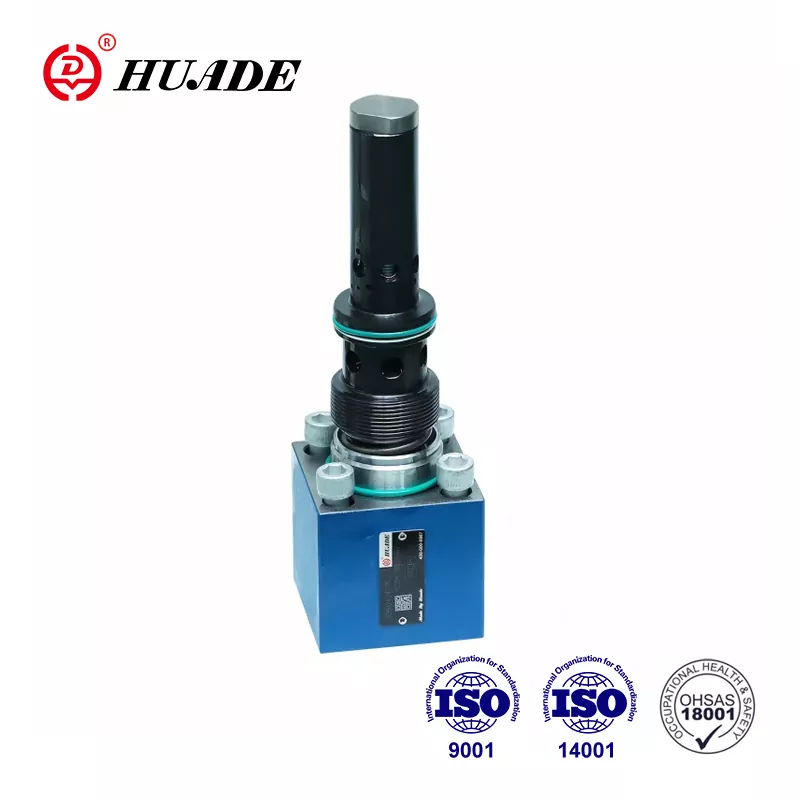

Huade® check-Q-meter ventil FD 32 može se koristiti u različitim hidrauličkim sustavima za kontrolu protoka. Oni su konkurentni s dobro poznatim proizvodima dobre kvalitete i niže cijene. Dvije dugoročne suradnje s Rexrothom omogućavaju protočnim ventilima koje proizvodi Huade Hydraulic da dosegnu istu razinu kao Rexroth proizvodi. S ovim jedinstvenim prodajnim točkama, Huade® check-Q-meter ventili već su popularni među kineskim potrošačima.
|
Radni tlak, otvori A, X (MPa) |
do 31.5 |
|
Radni tlak. priključak B (MPa) |
do 42 |
|
Upravljački tlak, priključak X (raspon kontrole protoka) (MPa) |
min.2 do 3,5, maks.31,5 |
|
Tlak pucanja, A do B (MPa) |
0.2 |
|
Podešavanje tlaka za sekundarni sigurnosni ventil (MPa) |
do 40 |
|
Protok (L/min) |
80 (veličina 12) 200 (veličina 16) |
|
Omjer površine predotvora |
površina sjedala tanjirača/područje pilotskog kalema=1/20 |
|
Raspon temperature tekućine pod pritiskom (℃) |
-30 do +80 |
|
Raspon viskoznosti (mm²/s) |
10 do 800 |
|
Tlačna tekućina |
Mineralno ulje (za NBR brtvu) ili fosfatni ester (za FPM brtvu) |
Značajke:
▶ Uzorak spajanja prema DIN 24 340, od D,ISO 5781 i CETOP - RP 121H
▶ Kontrolni nepovratni ventil, ne propušta. Kontrolni Q-metar kontrolira povratni protok Q2 u odnosu na protok koji je usmjeren na suprotnu stranu aktuatora Q1 s cilindrima pri čemu se mora uzeti u obzir omjer površine ( Q2=Q1φ ).
▶ Premosni ventil, slobodni protok u suprotnom smjeru
▶ Dodatni ugrađeni sekundarni sigurnosni ventil (samo za ventil s prirubničkim priključcima).
Primjena:
Kontrolni Q-metarski ventili FD12 koriste se za utjecaj na brzine hidrauličkih motora i cilindara neovisno o opterećenju (spriječava bježanje). Dodatno postoji izolirana funkcija za sigurnost od pucanja cijevi.
Kontrolni Q-metar se u osnovi sastoji od kućišta (1), glavnog ventila (2), pilotskog dijela (3), pilotskog kalema (4), prigušnog kalema (5) i pilotskog prigušenja (6).
Struktura Check-Q-Meter ventila FD 32
Simbol FD kontrolnog Q-mjernog ventila
Primjeri sklopova
Bilješka:
Dva Q-metra za provjeru ne mogu se koristiti za kontrolu dva cilindra koji su prisiljeni mehanički se kretati zajedno, budući da se ne može jamčiti sinkronizacija i isti tlak u svakom cilindru.
Zbog toga cilindri moraju biti opremljeni s dva nepovratna ventila s upravljačkim pilotom, tipa SL. Kontrolni Q-mjerač postavljen je u zajedničkom vodu.
U tom slučaju tlak opterećenja ne smije prijeći 20MPa!
