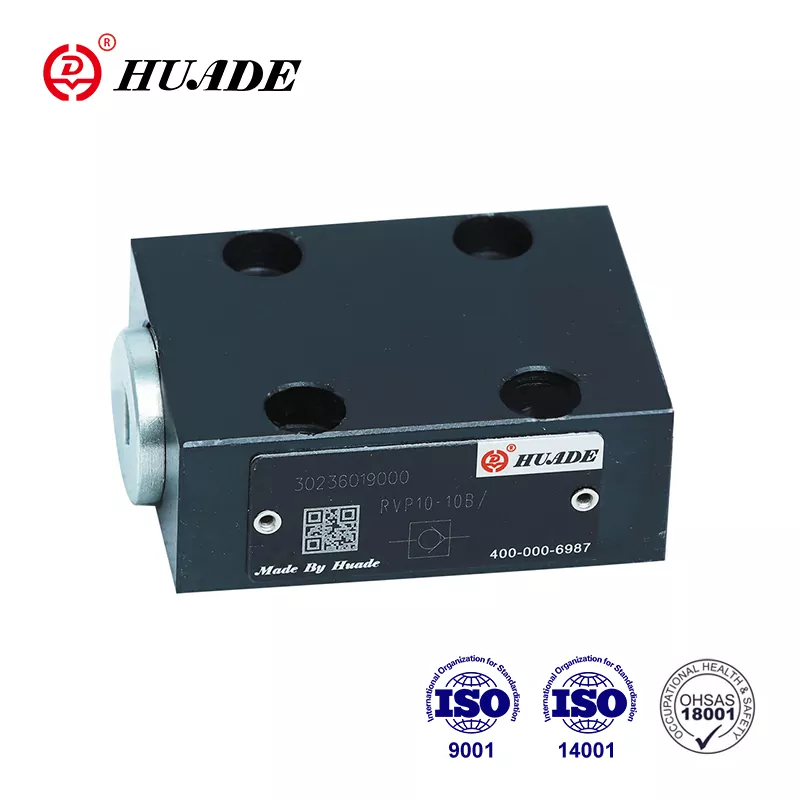

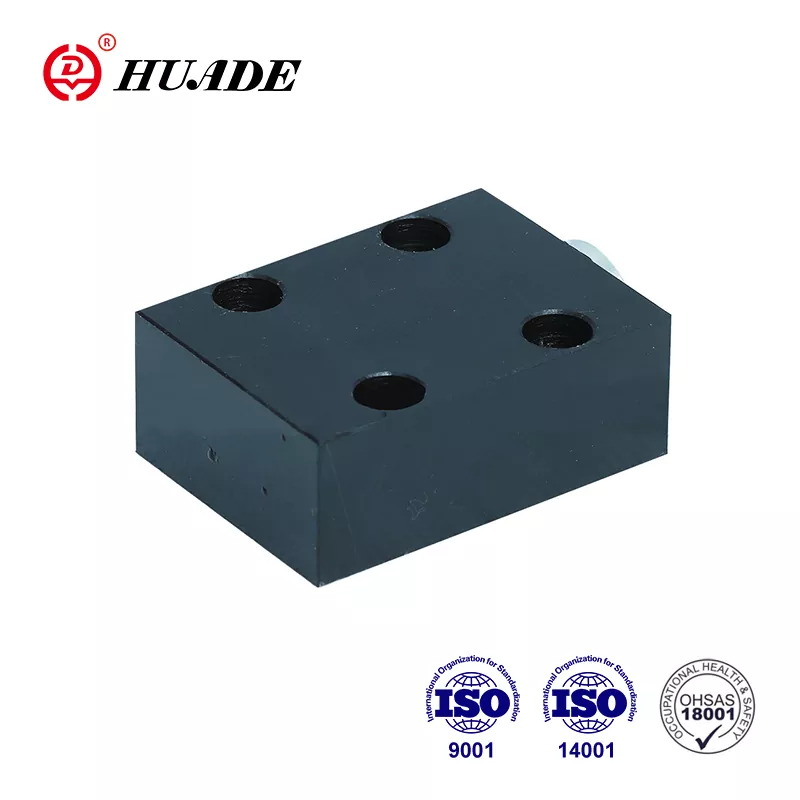

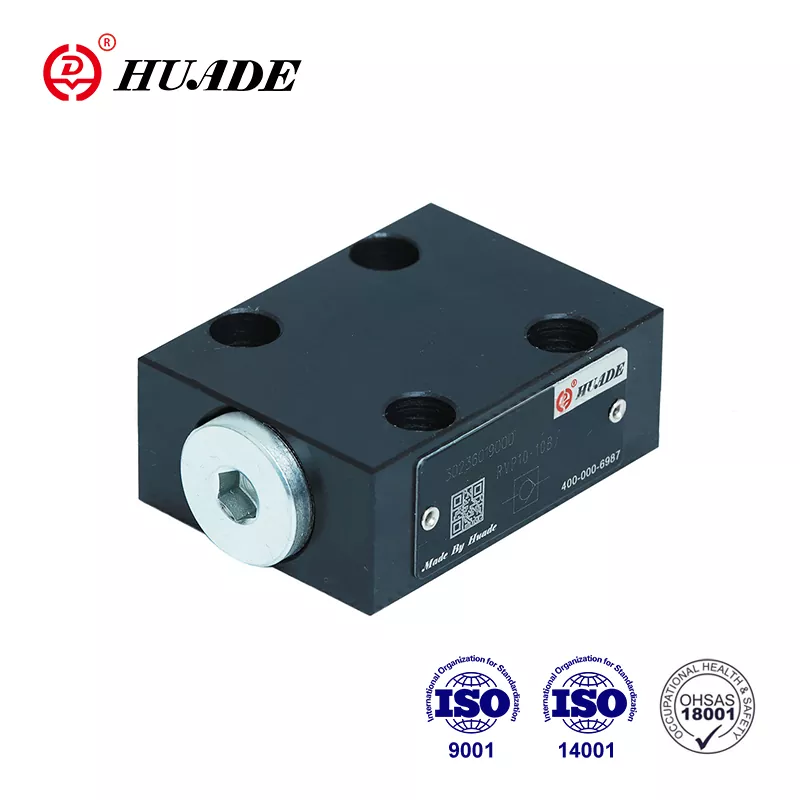

Osnovan kroz strateško partnerstvo između kineske i njemačke vlade 1979., Huade je ugradio vrhunsku tehnologiju iz Rexrotha. Huade® povratni ventil RVP 10 može u potpunosti zamijeniti Rexroth nepovratni ventil. Tvornica je prošla ISO9001, ISO14001 i OH SAS18001. Huade® povratni ventil naširoko se koristi u inženjerskim i građevinskim strojevima, metalurgiji, alatnim strojevima, zaštiti okoliša, brodogradnji, zrakoplovstvu, željezničkom prijevozu, nafti i petrokemiji i drugim područjima. Svi nepovratni ventili RVP 10 proći će stroga testiranja prije napuštanja tvornice kako bi se osigurala izvrsna kvaliteta.
|
Tehnički podaci |
|||||||||
|
Veličina |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Radni tlak, max (MPa) |
31.5 |
||||||||
|
Tlak otvaranja (MPa) |
0.05 |
||||||||
|
Tlačna tekućina |
mineralna ulja ili fosfatni ester |
||||||||
|
Raspon temperature fluida pod pritiskom（℃） |
-30～+80 |
||||||||
|
Raspon viskoznosti (mm2/s) |
2,8~500 |
||||||||
|
Položaj za fiksiranje |
neobavezan |
||||||||
|
Težina (kg) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
Značajke:
▶ Spoj ploče
▶ Zatvaranje bez curenja u jednom smjeru
Primjena:
Nepovratni ventil RVP 10 uglavnom se koristi na izlazu iz pumpe kao protutlačni ventil i premosni ventil.
Nepovratni ventil RVP 10 je struktura kliznog ventila s malim gubitkom tlaka. Ima zadatak, po mogućnosti, zatvoriti protok bez propuštanja u jednom smjeru i omogućiti slobodan protok u suprotnom smjeru. U osnovi se sastoji od kućišta (1), tanjirača (2), kompresijske opruge (3) i sjedišta opruge (4 ). Hod tanjira (2), koji se vodi na svom
vanjski promjer, ograničen je mehaničkim graničnikom. Ugrađena tlačna opruga (3) podupire pokret zatvaranja. Nadalje, kompresijska opruga (3) drži ručicu (2) u zatvorenom položaju čak i kada nema protoka kroz ventil.
Simbol
Dijagram strukture
①Kućište ②Kuća ③Opruga ④Sjedište opruge
1. Tekućina mora biti filtrirana. Minimalna finoća filtera je 20 ㎛.
2. Spremnik mora biti zatvoren, a filtar za zrak mora biti instaliran na ulazu za zrak
3. Proizvodi bez podloške kada napuštaju tvornicu, ako su potrebni, naručite posebno.
4. Vijci za pričvršćivanje ventila moraju biti visoke razine intenziteta (klasa 10.9). Odaberite ih i koristite prema parametrima navedenim u knjizi uzoraka
5. Hrapavost površine povezane s ventilom mora biti 0,8/
6. Površinska obrada spojnog dijela potrebna je na 0,01/100 mm.
